CS_150000020
외부 참조된 도면이 흐릿하게 보임
최근 업데이트 : 2022-12-02 16:27:58
대상 제품 및 버전
GstarCAD 모든 버전
증상
외부 참조 도면이 흐릿하게 보입니다.
원인
XDWGFADECTL의 변수 값을 조절하여 외부 참조 도면의 투명도를 원하는대로 조절할 수 있습니다.
해결방법

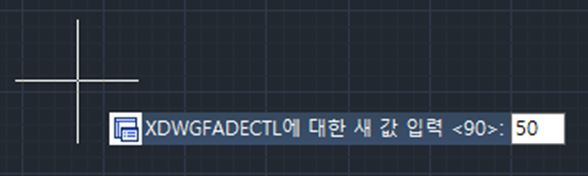

1. 명령어 XDWGFADECTL를 입력 후 변수 값을 조절합니다.

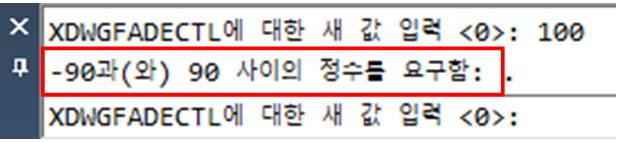

-90 ~ 90 사이의 정수만 입력 가능합니다.
2. 아래와 같이 첨부된 도면의 투명도를 비교할 수 있습니다.
(설정 값이 높을수록 외부참조된 도면은 투명하게 표현됩니다.)
