CS_150000023
블록 삽입 시 블록 기준점이 블록 형상에서 매우 떨어져 있음
최근 업데이트 : 2024-02-01 18:32:56
대상 제품 및 버전
GstarCAD 모든 버전 Professional 이상
증상

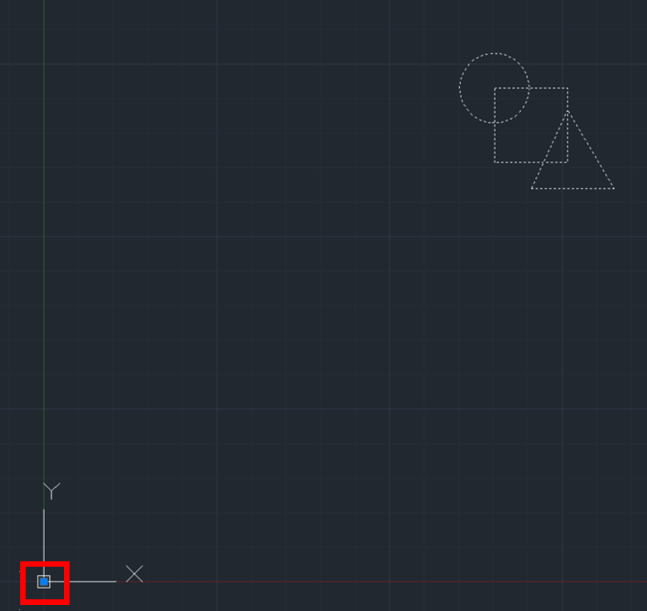

블록을 삽입할 때 블록 기준점이 블록 형상에서 매우 떨어져 있습니다.
원인
기준점이 형상으로부터 멀리 떨어진 상태에서 블록이 작성되었습니다.
해결방법

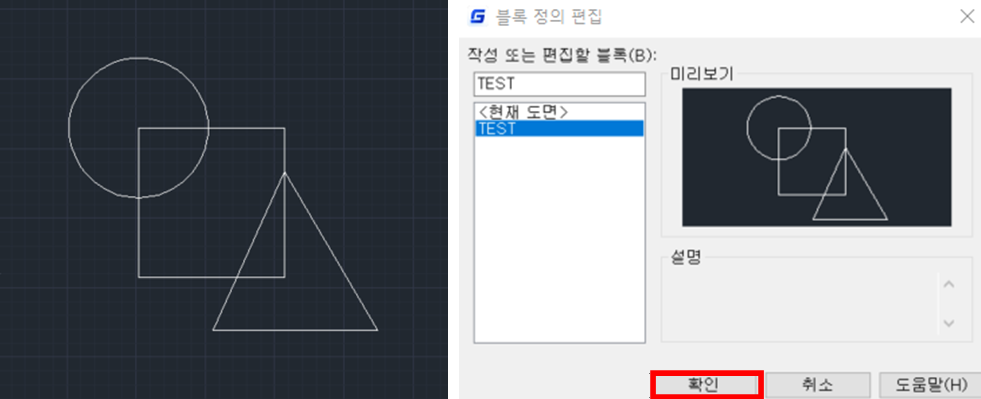

1. 수정할 블록을 더블 클릭하거나 명령어 BE(BEDIT) 입력하여 블록 이름을 선택한 후 확인을 누릅니다.

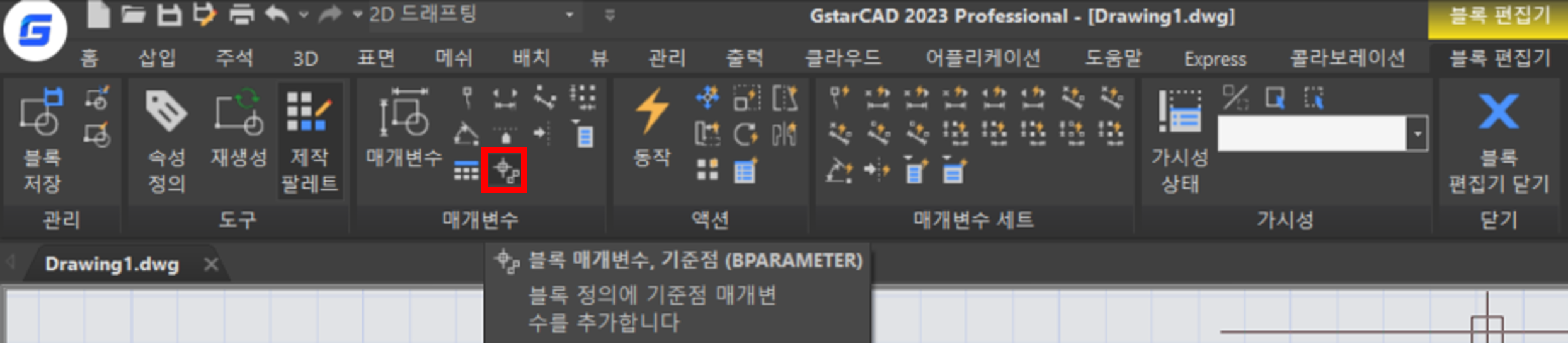

2. 블록 편집기 내에서 매개변수 탭의 블록 매개변수, 기준점을 클릭합니다.

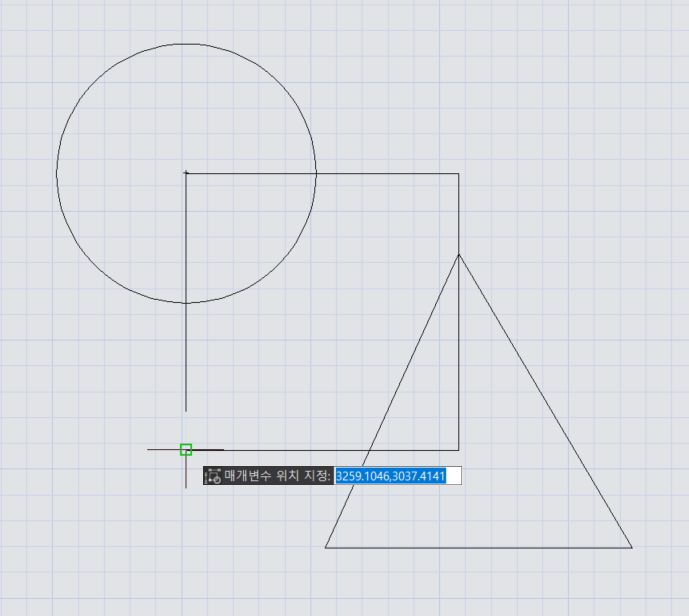

3. 새로운 기준점을 지정합니다.

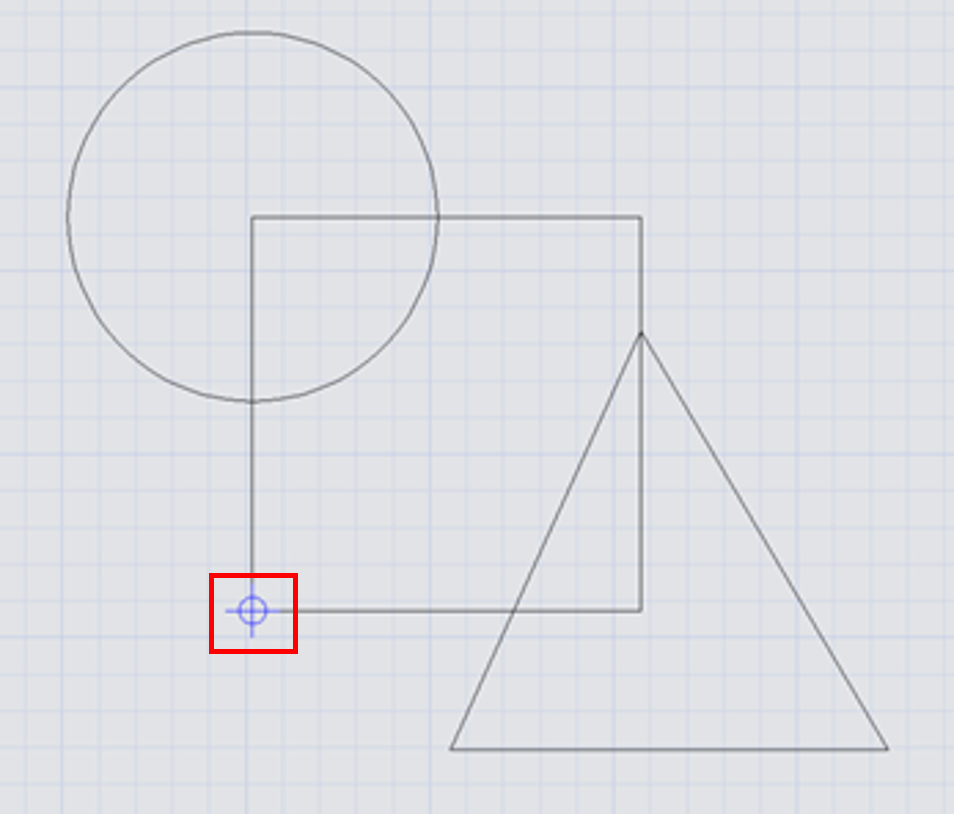

4. 새로 지정한 기준점에 파란색 표시가 나타납니다.

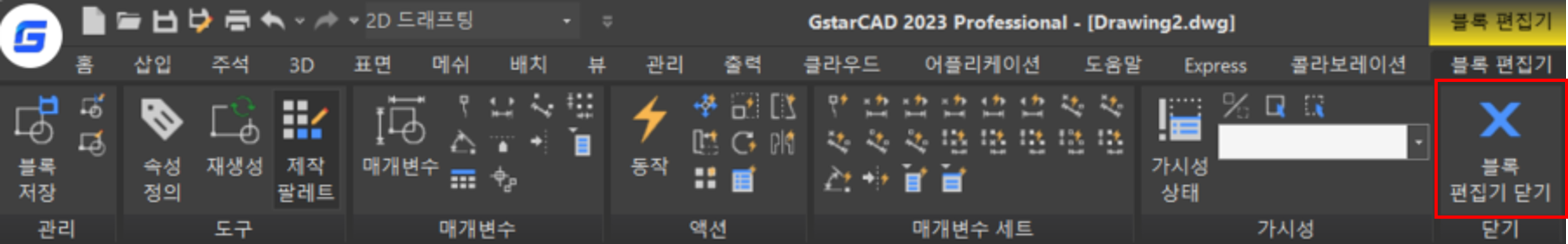

5. 블록 편집기 닫기 버튼을 눌러 변경사항을 저장하고 블록 편집기를 닫습니다.

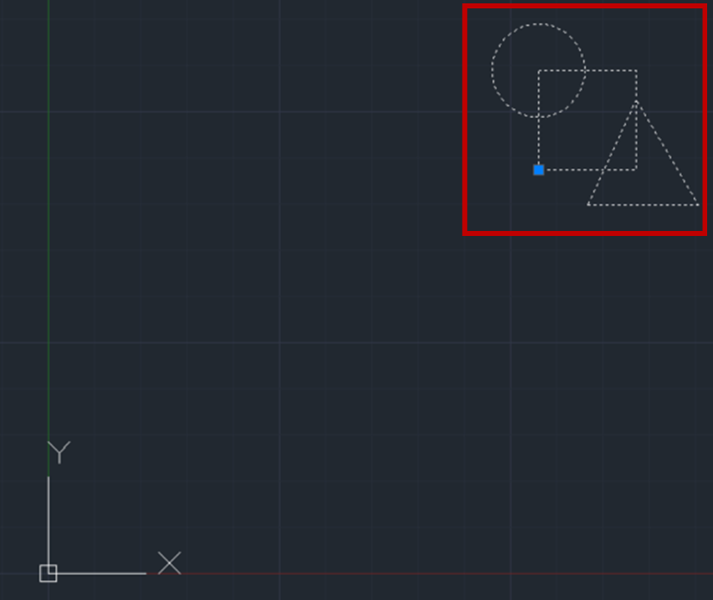

이제 해당 블록을 클릭해보면 기준점이 변경된 것을 볼 수 있습니다.
