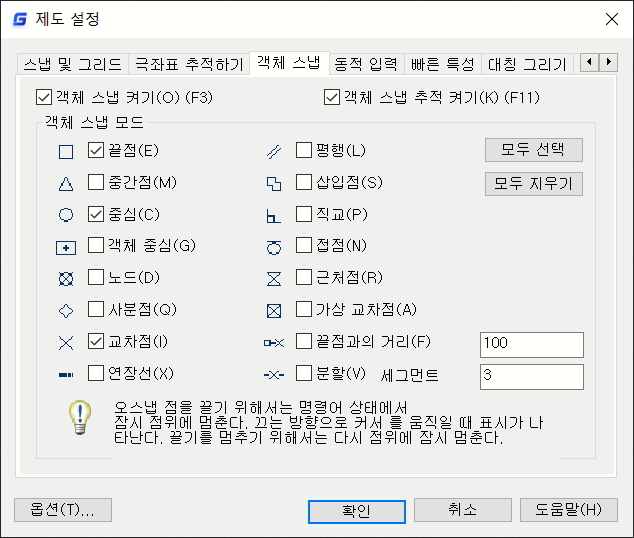

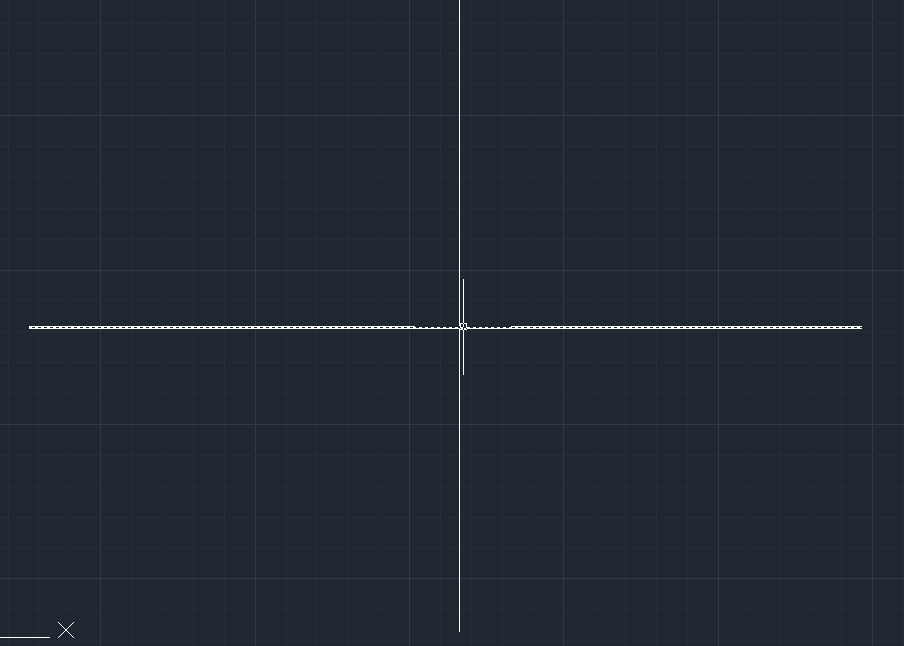

교차점 스냅이 켜져있음에도 교차점이 잡히지 않습니다.

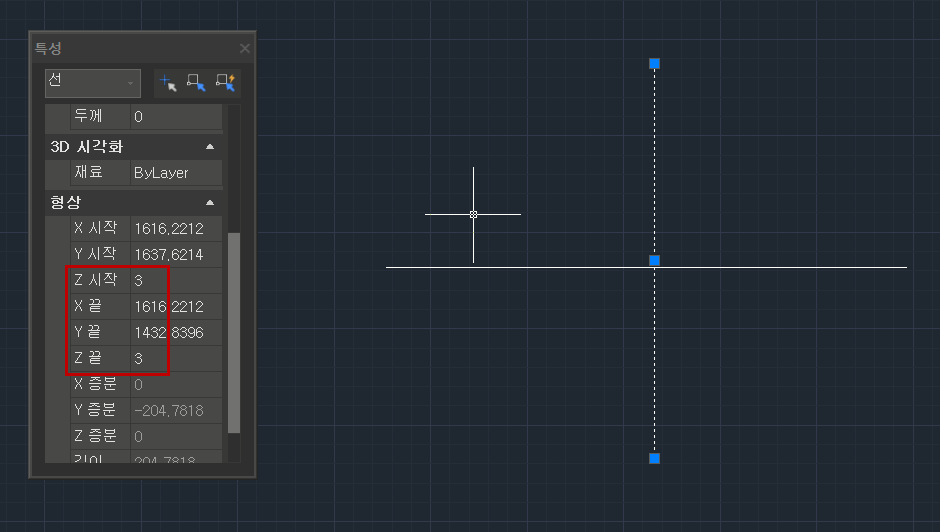

아래와 같이 객체의 특성을 확인해보면 Z값이 0이 아닌 3으로 되어있어 두 객체가 같은 평면상에 있지 않기 때문에 교차점이 잡히지 않습니다.

 Z값을 0으로 변경하는 방법

1. Z값을 변경할 객체를 선택하고 명령어 CHANGEZ를 입력합니다

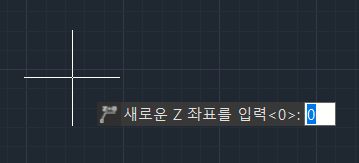

2. 새롭게 변경될 Z값 0을 입력합니다.

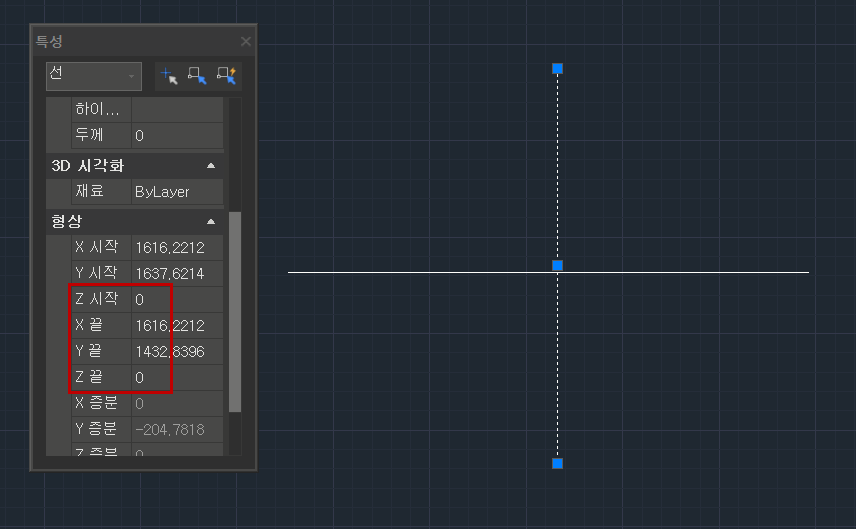

3. 특성창을 확인해보면 Z값이 0으로 변경된 것을 확인할 수 있습니다.

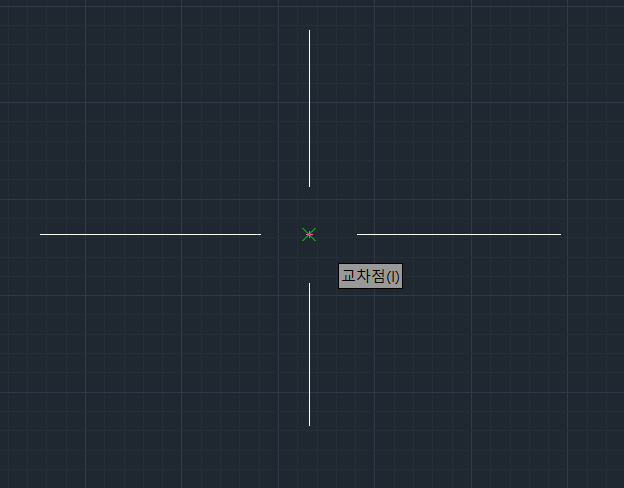

4. 교차점이 정상적으로 잡히는 것을 확인할 수 있습니다.

※ CHANGEZ는 Z값을 0 뿐만 아니라 지정한 값으로 변경할 때에도 사용할 수 있으니 참고하시기 바랍니다.

※ 블록의 경우, 블록 자체의 Z값은 0이지만 내부 객체가 다른 값일 수 있습니다. 모형 탭에서 바로 CHANGEZ 명령을 사용하면 블록 내부까지는 적용되지 않기 때문에,

이런 경우 블록 편집기를 실행하여 CHANGEZ 명령을 실행하여야 합니다.
