객체가 흑백이나 다른 색상으로 표시되는 경우(플롯스타일 표시)
최근 업데이트 : 2024-03-05 10:18:24
대상 제품 및 버전
GstarCAD 모든 버전
증상
GstarCAD 모형 공간에서 객체를 확인할 때, 객체의 색상이 흑백 또는 설정과 다른 색상으로 표시됩니다.

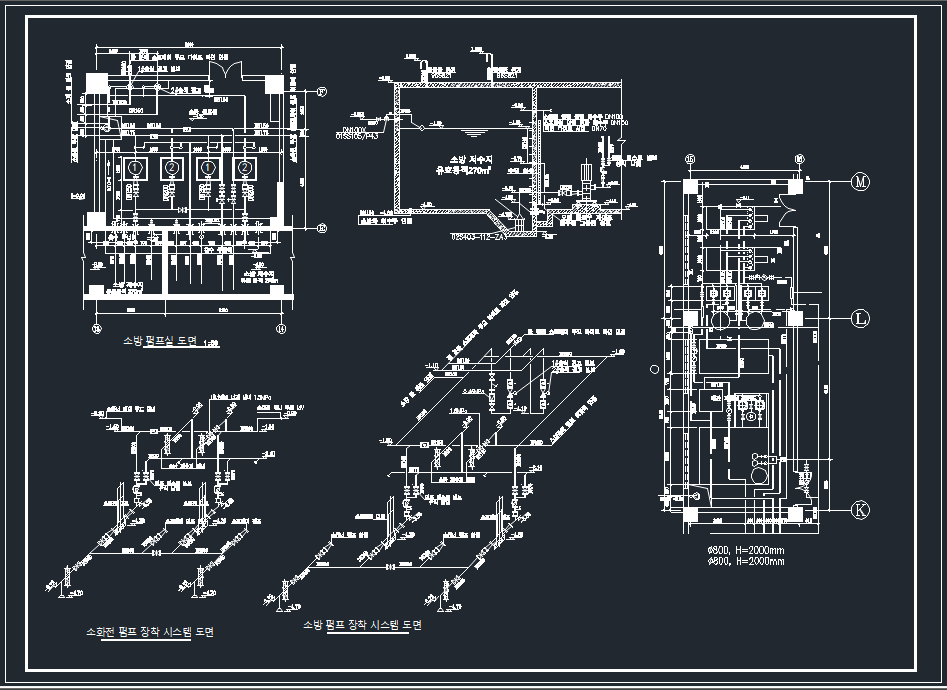

<< 2D 와이어 프레임 비주얼스타일 >>

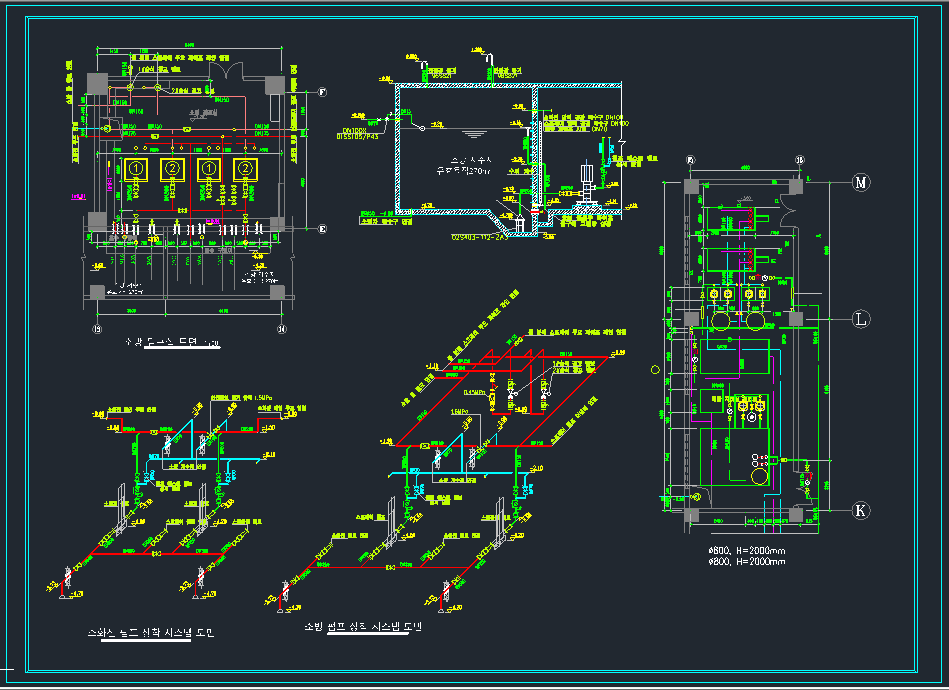

<< 3D 비주얼스타일 ( 실제색상) >>
원인
HIDE 명령을 실행하여 비주얼스타일을 3D로 변경 시 올바른 색상으로 복원된다면, 해당 도면은 2D 비주얼스타일 화면에 특정 ‘플롯스타일이 표시’ 되도록 설정된 상태입니다.
이 설정은 다음 방법을 통해 해제하실 수 있습니다
이 설정은 다음 방법을 통해 해제하실 수 있습니다
해결방법

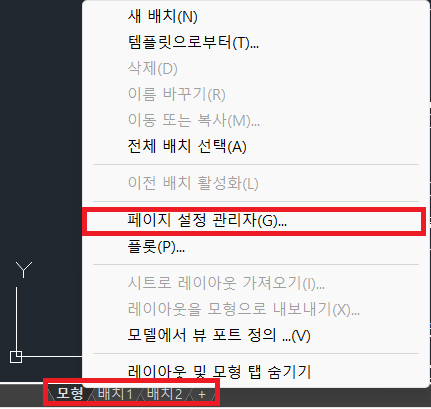

1.명령어 PAGESETUP을 입력하거나 모형 탭 위에서 우클릭하여 페이지 설정 관리자를 선택하여 실행합니다.

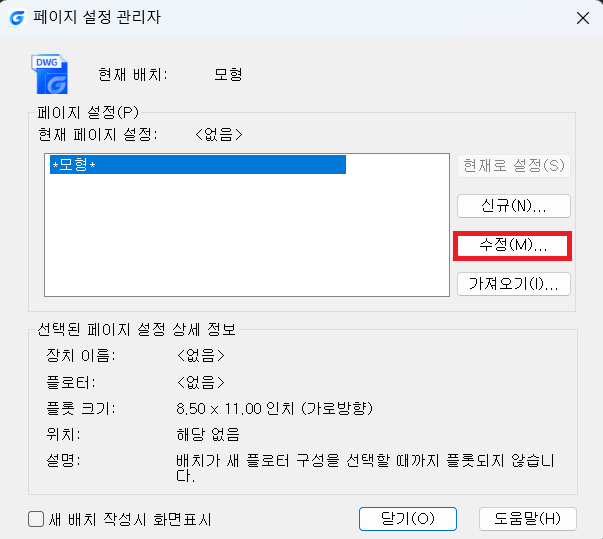

2. '수정' 버튼을 클릭하여 페이지 설정 창을 표시합니다.

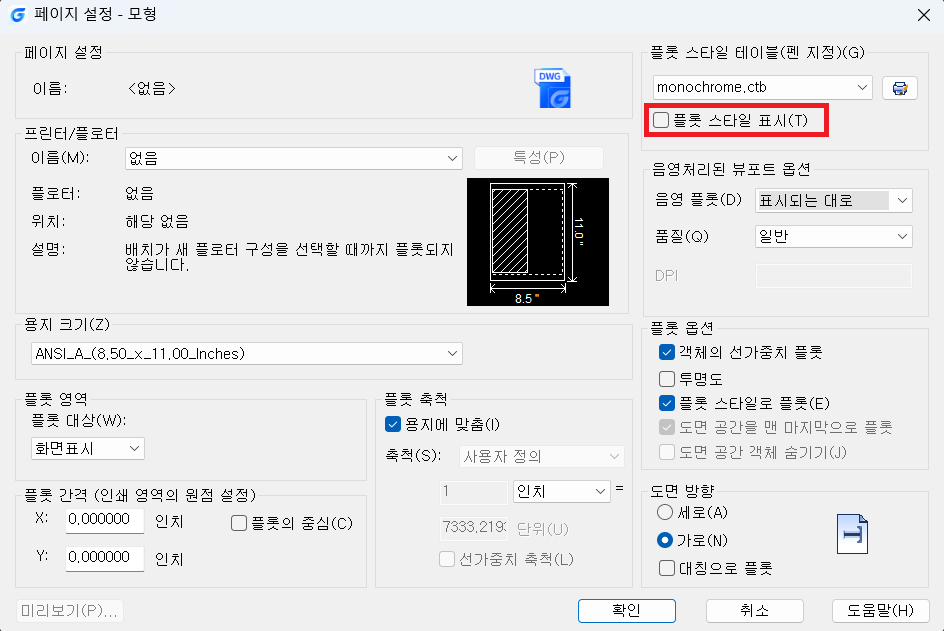

3. 플롯 스타일 테이블 항목의 '플롯 스타일 표시'를 체크 해제합니다.
4. 확인 후 닫기를 클릭하면 색상이 복원됩니다.
