CS_150000536
GstarCAD Mechanical에서 치수스타일이 변경 되지 않음
최근 업데이트 : 2025-04-23 16:41:32
대상 제품 및 버전
GstarCAD Mechanical 모든 버전
증상
치수 스타일 관리자에서 스타일을 변경하여도 적용되지 않습니다.
원인
GstarCAD Mechanical 파워치수의 스타일은 [ GMOPTIONS ] 명령을 통해서 변경해야합니다.
해결방법
GstarCAD Mechanical 에서 치수스타일 변경하기
1. 명령어 [GMOPTIONS]을 입력합니다.

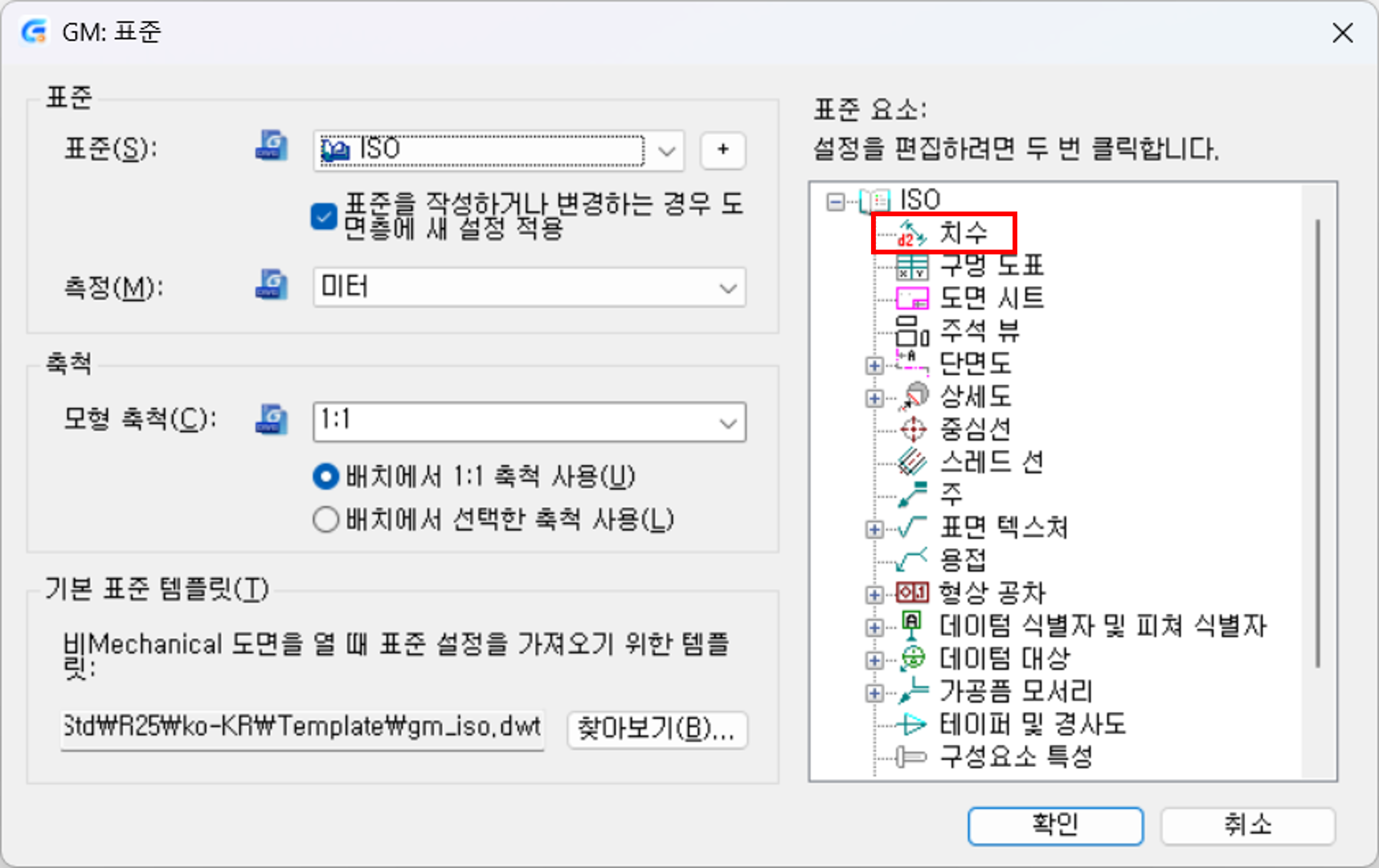

2. [GM: 표준]이 실행 되면, [표준 요소 > ISO > 치수]를 더블 클릭합니다.
3. [치수 설정(ISO)]이 실행 되면, ① 치수스타일을 원하는 스타일로 변경한 후
② [파워 치수가 이 치수 스타일을 사용하도록 지정] 옵션을 체크합니다.
③적용과 ④확인을 순서대로 클릭합니다.
4. [GM: 표준]에서 확인을 누릅니다. 지정한 스타일이 파워치수에 적용 됩니다.
