CTB 적용 후 도면 출력 시 지정된 색상(대표적으로 흑백)이 아닌 다른색상이 나오는경우가 있습니다.

이는 CTB 색상 설정 및 객체 트루컬러 색상 지정 이 문제가 될 수 있습니다.

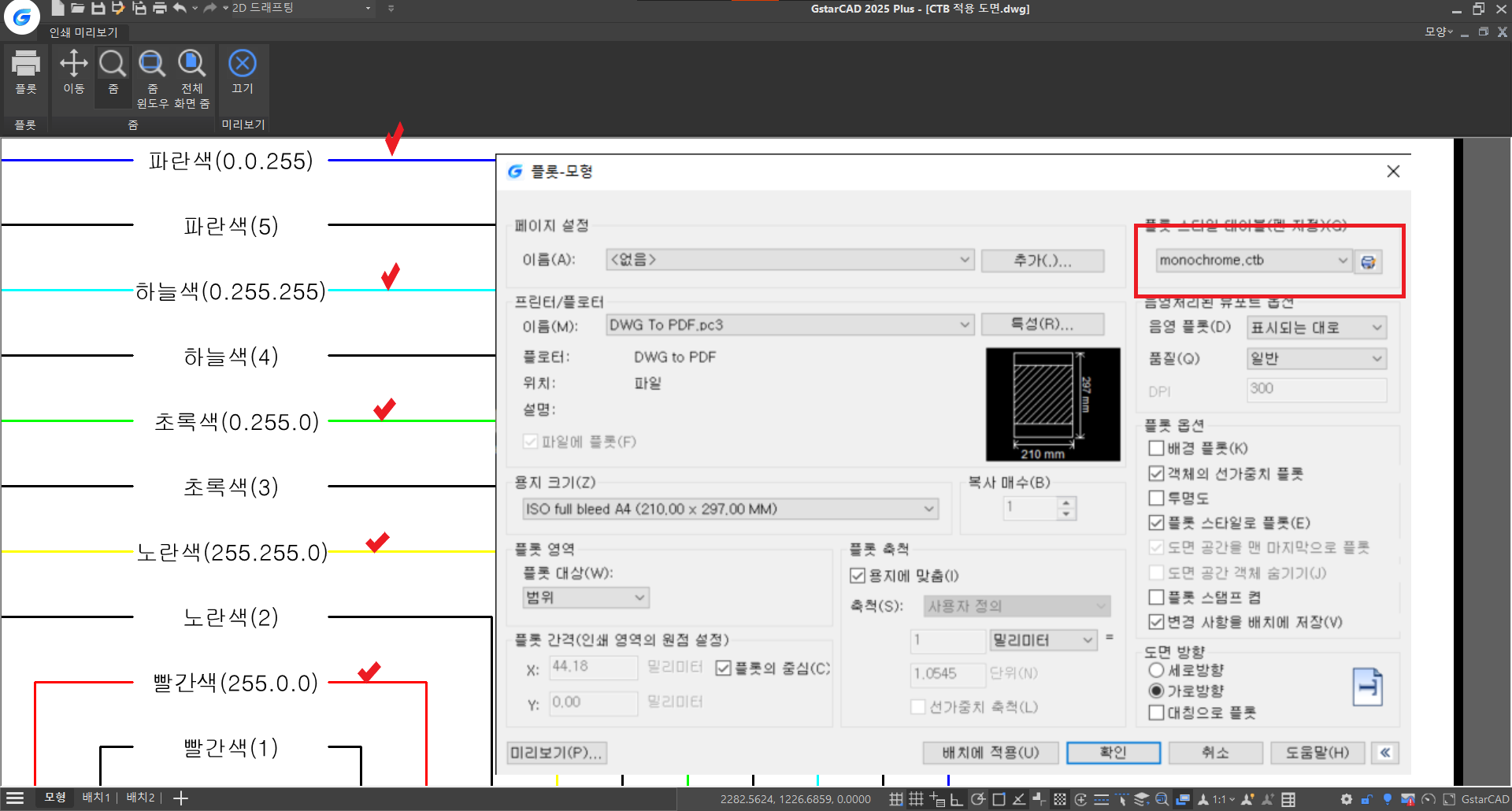

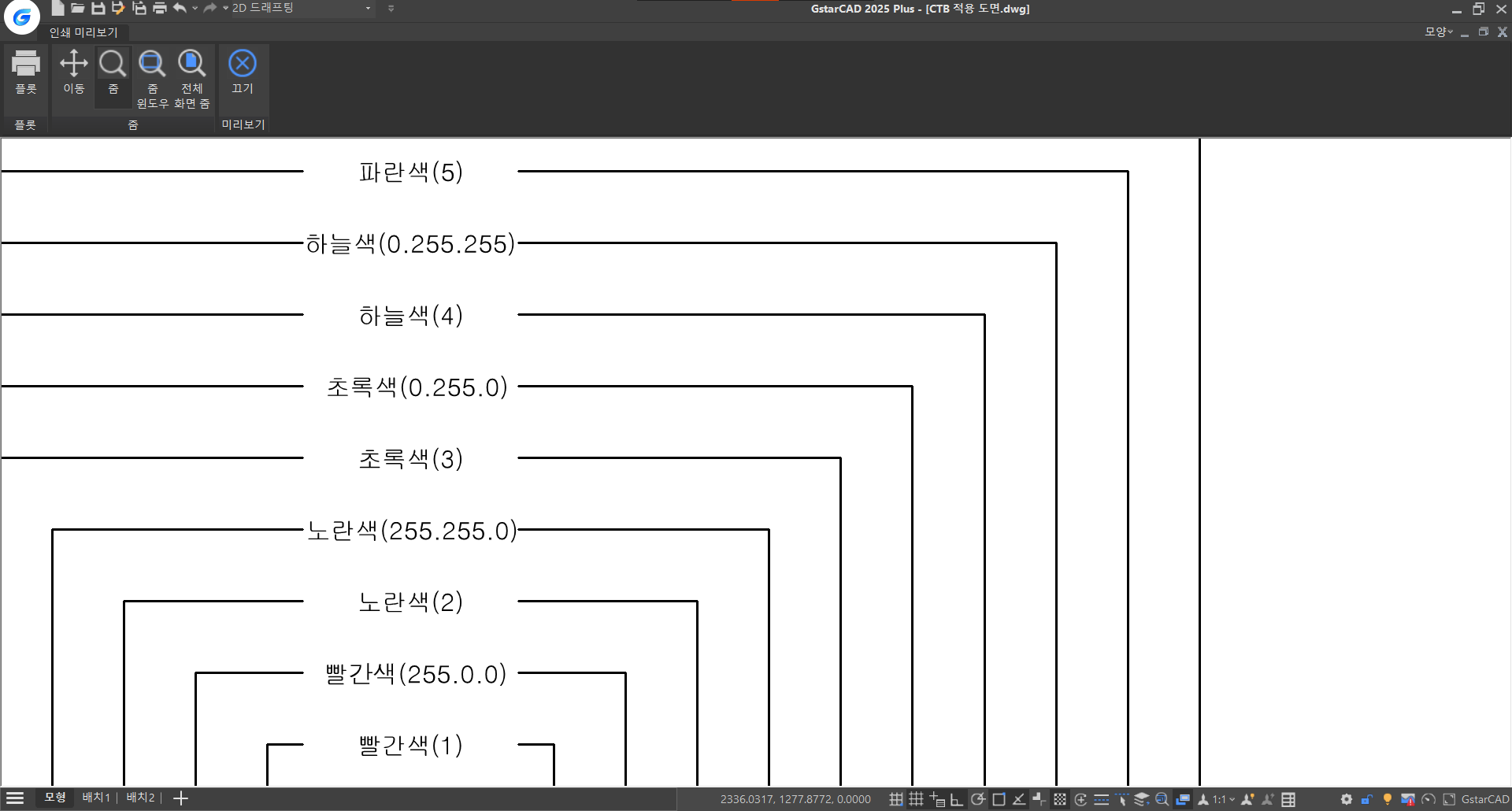

1. CTB 적용 후 출력 시 설정된 색상으로 변경이 되지않음

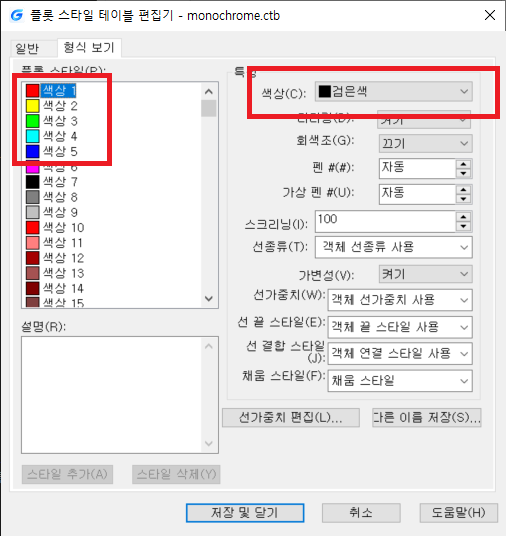

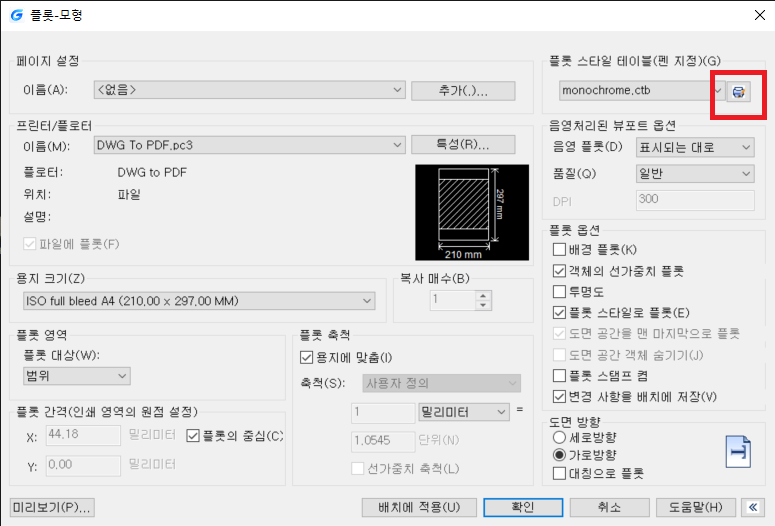

2. 플롯 스타일 테이블 편집기 확인

3. 해당 색상 확인

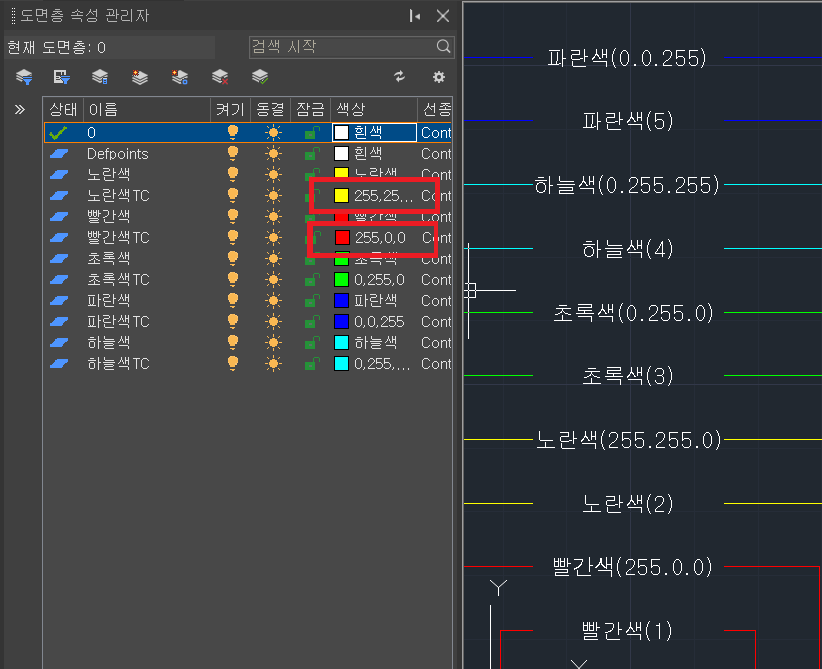

4. 도면층 속성 관리자 해당 레이어 색상이 트루 컬러로 지정(255,122,241 등의 형식을 가진 컬러)

1. 레이어 및 객체 색상 수정

1) 도면층 속성 관리자 해당 레이어 색상이 트루 컬러로 지정(255,122,241 등의 형식을 가진 컬러)되어있는지 확인

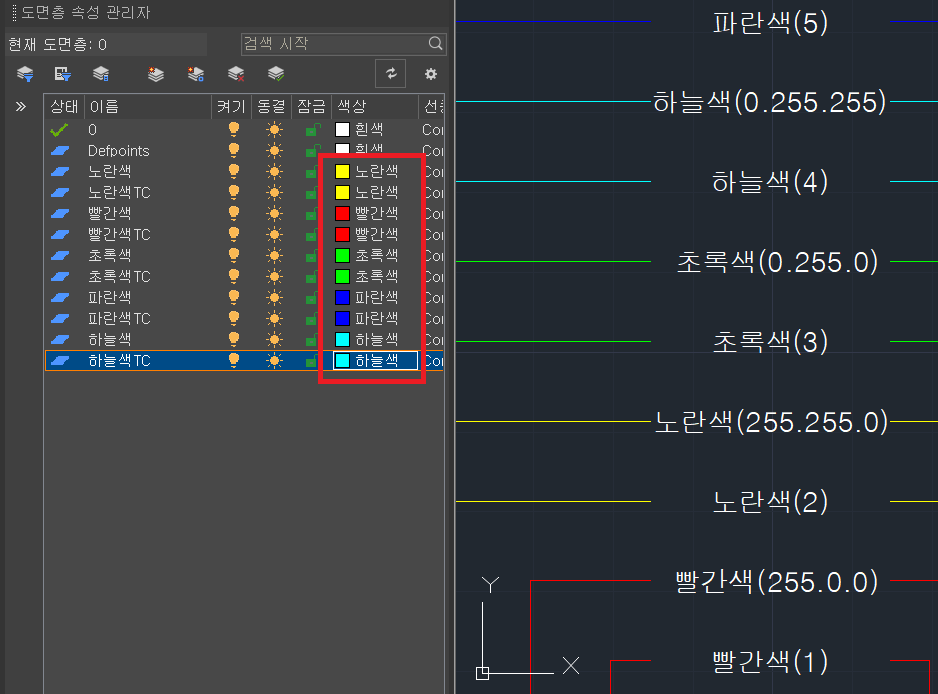

2) 트루컬러로 지정된 도면층 및 별도로 지정된 객체 확인 하여 색상색인(1~255 등의 형식을 가진 컬러) 으로 변경

2. STB 플롯 스타일로 변경(도면층 플롯스타일을 지정)

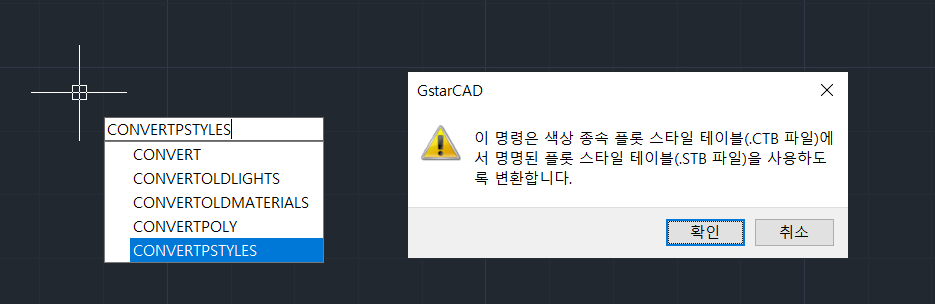

1) CONVERTPSTYLES 명령어 입력 후 플롯스타일에 CTB 대신 STB 가 나오도록 설정

    →

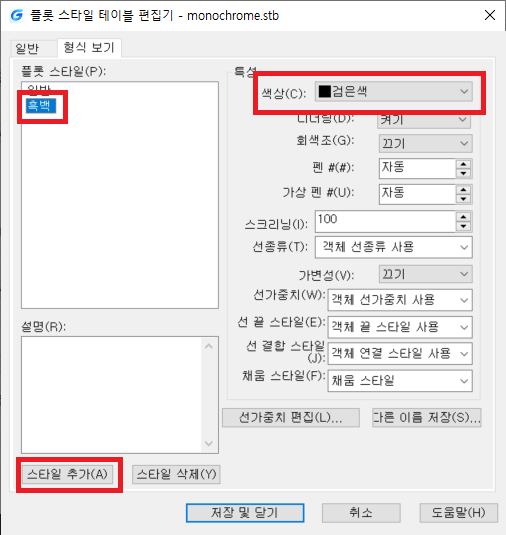

2) 기존 STB 및 신규 STB 에 플롯스타일 추가

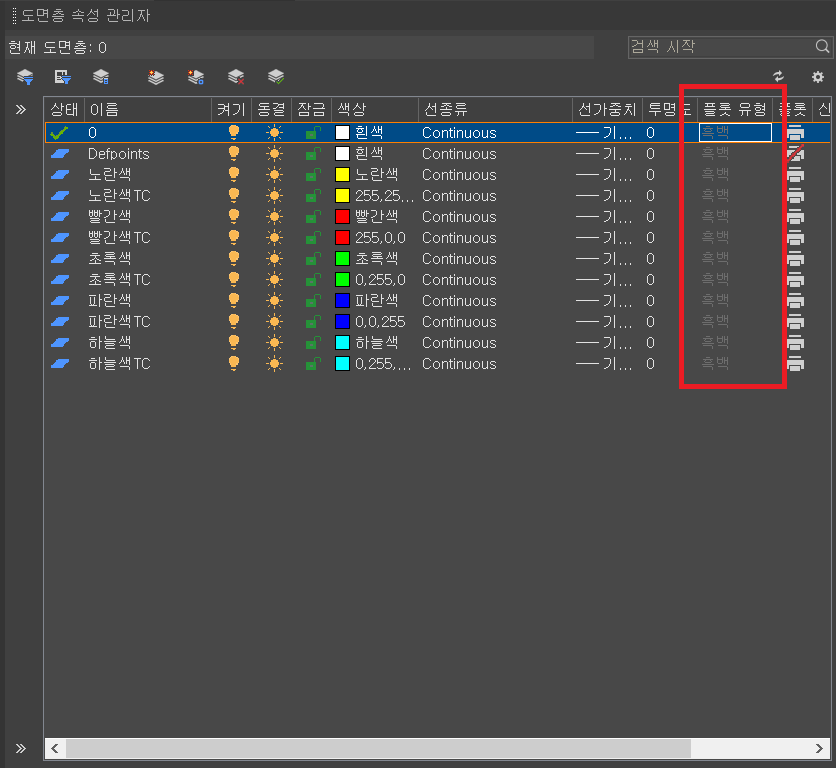

3) 도면층 속성 관리자 에서 플롯 유형을 변경

4) 플롯 유형 색상대로 적용이 되어 출력되는지 확인
