CS_180000055
이미지가 CAD 화면과 다르게 출력됨
최근 업데이트 : 2023-12-08 16:29:52
대상 제품 및 버전
GstarCAD 2020 이하
증상

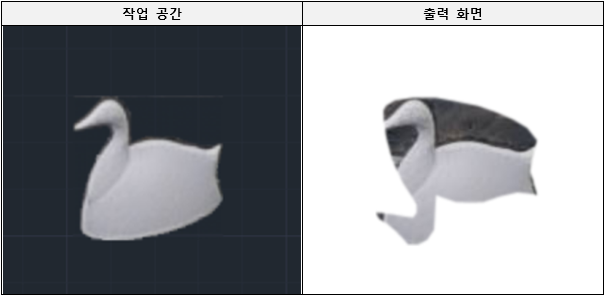

투명도를 가진 이미지를 MIRROR 명령으로 대칭한 후 플롯하면
DWG TO PDF 를 제외한 모든 프린터에서 캐드 화면과 다르게 출력됩니다.
원인
GstarCAD 2020 초기 빌드 및 2019 이하 버전 오류입니다.
해결방법
해결 버전: GstarCAD 2021 SP1
대안:
•2020, 2019, 2018 버전
DWG TO PDF 및 DWG TO PDF(Third Party Pdf Plot Driver) 플로터로 PDF 파일을 만든 후 그 파일을 출력합니다.
※ 주의: 90º ,180º ,270º ,360º 의 4개 각도로 대칭되었을 때만 가능합니다.
•2017, 2016 버전
이미지 편집 프로그램을 이용하여 이미지를 먼저 대칭시킨 후 캐드에 첨부합니다.
