CS_180000058
DIMBASELINE 명령이 정상적으로 실행되지 않음
최근 업데이트 : 2023-07-13 17:41:14
대상 제품 및 버전
GstarCAD 2020 이하
증상
일부 블록에서 DIMBASELINE 명령이 정상적으로 실행되지 않습니다.
원인
GstarCAD 2020 이하 버전의 오류입니다.
해결방법
해결 버전: GstarCAD 2021 SP2
대안:

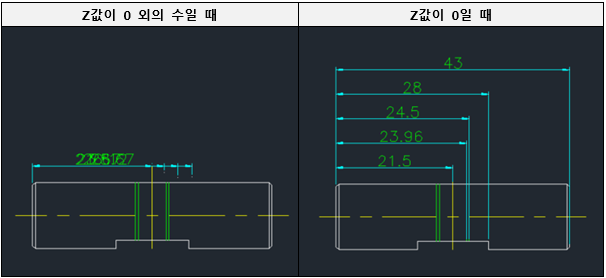

CHANGEZ 명령을 통해 객체의 Z 값을 0으로 변경한 뒤 DIMBASELINE 명령을 사용합니다.
객체가 블록인 경우 블록 내부 객체까지 Z 값을 0으로 변경합니다.
