외부 참조 도면이 부착된 도면 파일을 열 때, 경로 문제로 인해 오류가 발생하는 경우가 있습니다.

외부 참조 도면을 불러오지 못하거나, PC 사양에 따라 지연 또는 충돌이 발생할 가능성도 있습니다.

이러한 현상은 특히 외부 참조 도면이 ‘전체 경로’로 지정되어 있을 때 더 자주 발생합니다.

이 경우에는 외부 참조 도면을 분리한 뒤 ‘상대 경로’로 다시 부착하거나, 외부 참조 도면을 수동으로 다시 불러온 후 '상대 경로'로 변경하는 방법을 권장합니다.

상대 경로를 사용하면 도면 파일을 다른 위치로 이동하거나 공유하더라도 참조 경로가 유지되어, 경로 오류로 인한 문제 발생 가능성을 줄일 수 있습니다.

외부 참조 도면을 새로 부착하는 방법

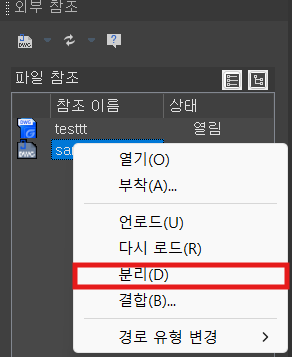

1. 경로 오류로 인해 불러오지 못하는 외부 참조 도면을 우클릭하여 '분리'합니다.

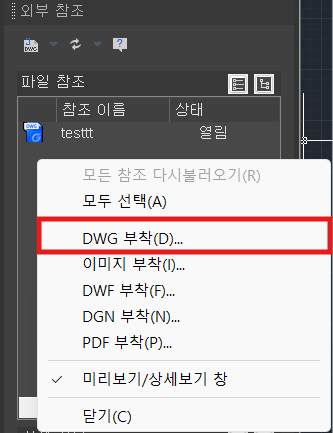

2. 외부 참조 창의 빈 공간을 우클릭 하여 'DWG 부착'을 선택합니다.

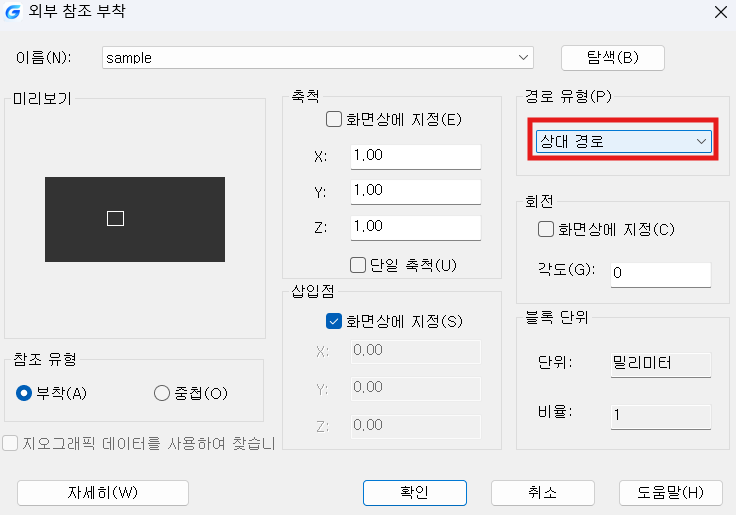

3. 참조할 도면 파일을 선택하고 '상대 경로'로 지정한 후 확인을 누릅니다.

외부 참조 도면의 경로만 변경하는 방법

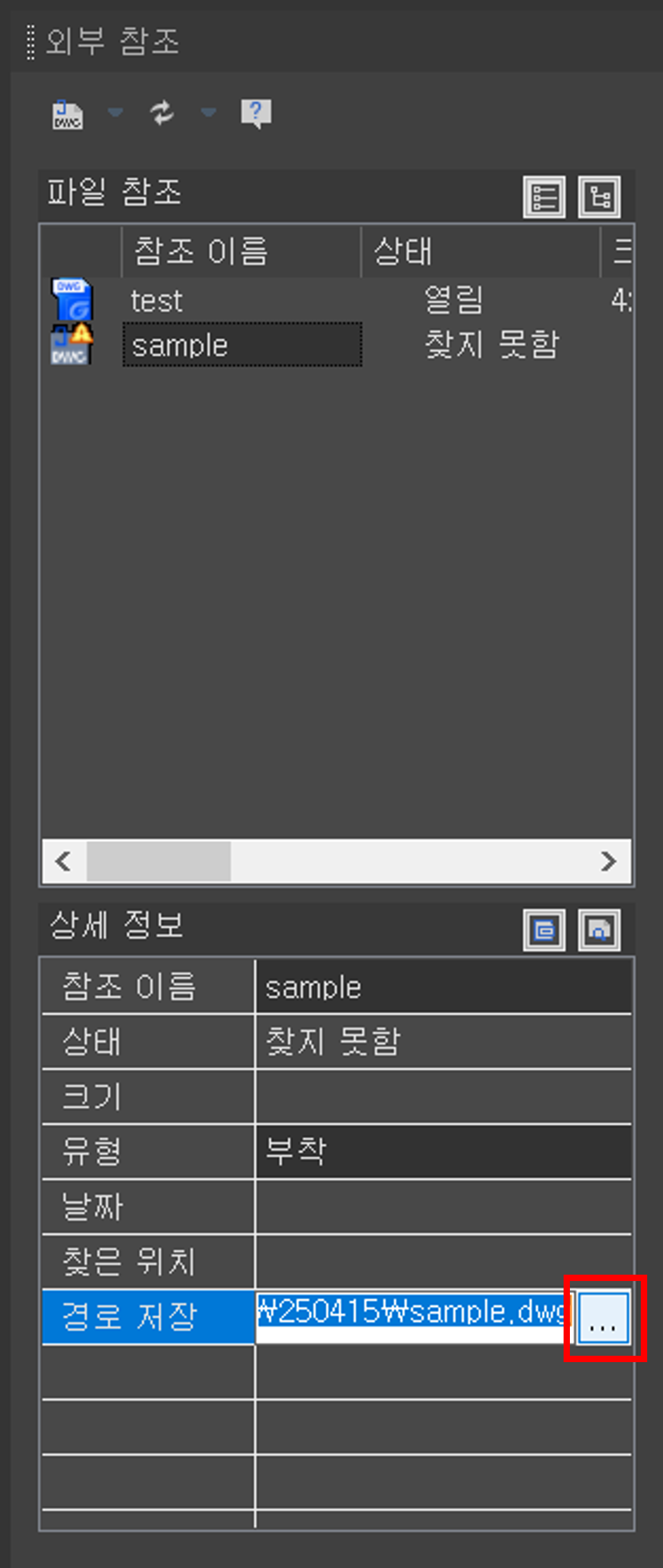

1. 불러오지 못하는 외부 참조 도면을 클릭한 후, '경로 저장' 항목을 통해 수동으로 참조 파일을 다시 불러옵니다.

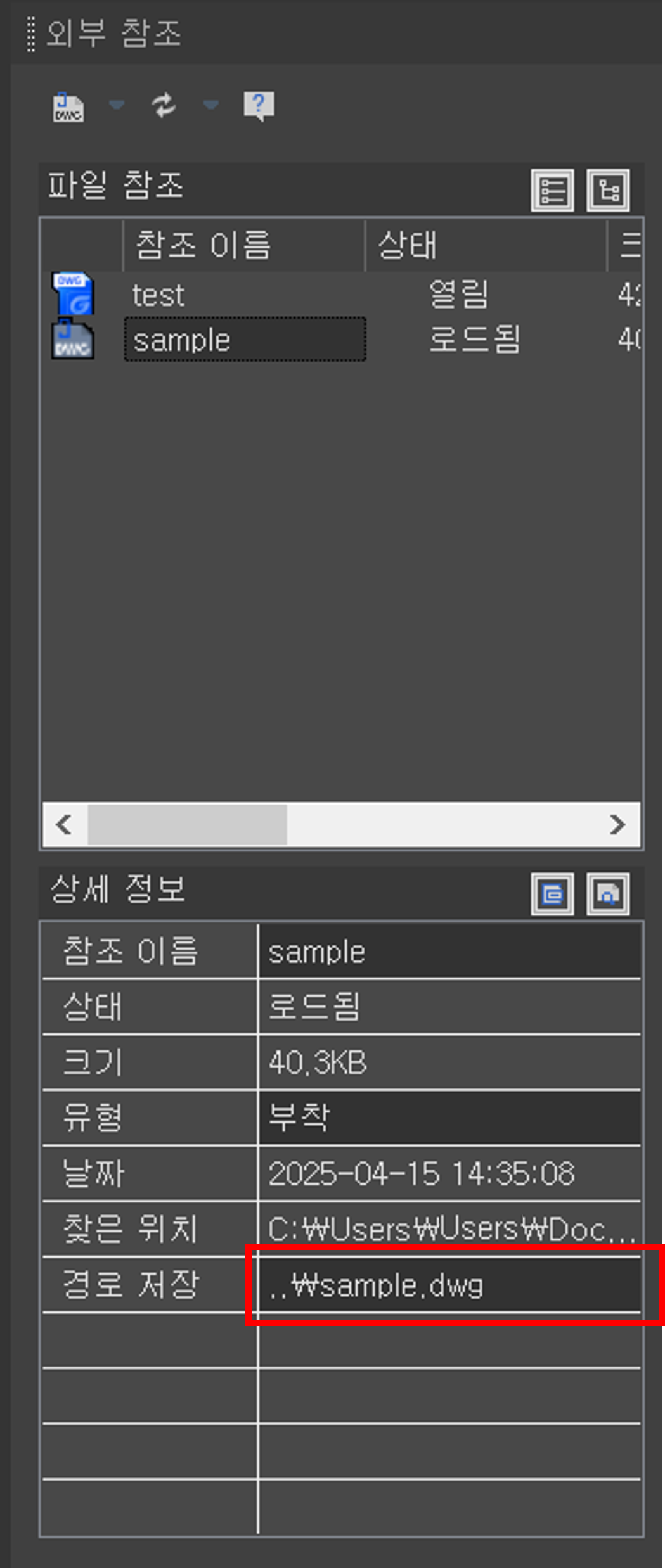

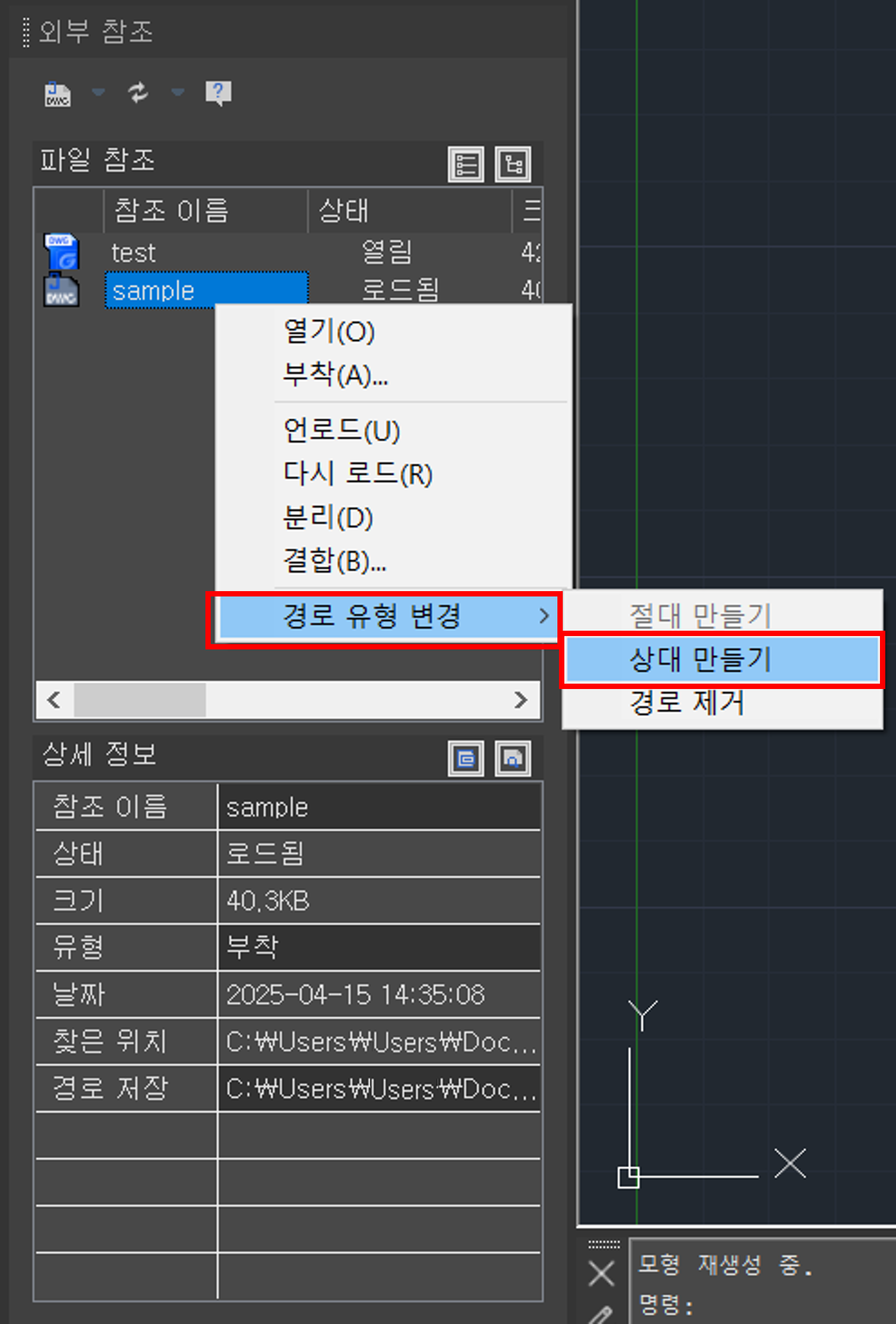

2. 정상적으로 로드된 외부 참조 도면을 우클릭하여 '상대 경로'로 변경합니다.

위 방법을 통해 외부 참조 도면의 경로 오류로 인한 문제를 예방하고, 도면 파일 이동 또는 공유 시에도 안정적인 작업 환경을 유지하실 수 있습니다.
