자동 도면층은 선 그리기, 치수 기입 등의 명령을 실행하여 객체 생성 시, 원하는 색상과 선종류의 도면층으로 자동 지정되도록 설정하는 기능입니다.

설정한 내용은 파일로 내보내기할 수 있으며 새로운 도면에서 불러와 작업할 수 있습니다.

1. 명령어 'AUTOLAYER'를 입력하여 실행합니다.

2. 자동 도면층 대화상자가 표시되면 설정 만들기 버튼을 통하여 새로운 도면층 설정을 생성합니다.

도면층 목록을 마우스 우클릭하여도 생성 및 삭제할 수 있습니다.

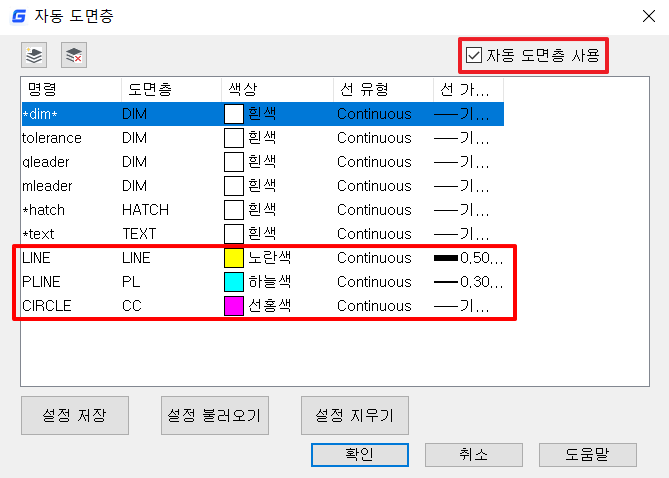

3. 아래와 같이 명령, 도면층 이름, 색상, 선 유형, 선가중치 등을 설정한 후 '자동 도면층 사용'에 체크합니다.

명령창 하단의 상태막대줄에서 자동 도면층 아이콘을 클릭하여 켤 수도 있습니다.

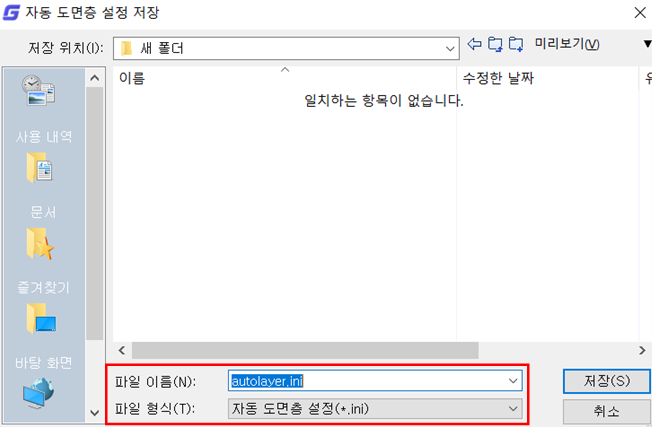

4. 자동 도면층 대화상자 하단의 설정 저장 버튼을 클릭하여 현재 설정 내용을 저장합니다.

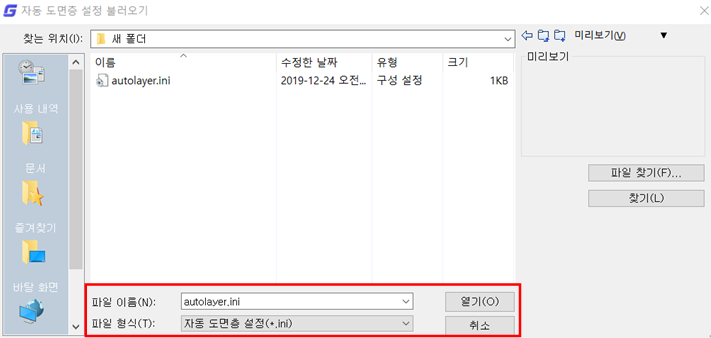

5. 새로운 도면에서 자동 도면층 명령을 실행한 후 설정 불러오기 버튼을 클릭하여, 저장해둔 도면층 설정 파일을 불러와 사용할 수 있습니다.

※ 설정 지우기 버튼을 클릭하면 기록된 설정이 모두 삭제됩니다. 단일 항목만 지우시려면 해당 도면층을 마우스 우클릭하여 삭제하시기 바랍니다.

※ 자동 도면층을 적용하려면 우측 상단의 '자동 도면층 사용'이 꼭 체크되어 있어야 합니다.

※ 치수 스타일, 다중지시선 스타일 등 별도로 설정된 스타일이 있는 경우 도면층은 자동 지정되지만 색상 및 선종류, 선가중치는 해당 스타일을 우선적으로 적용합니다.
