외부 참조는 현재 도면에 다른 도면 파일이나 이미지, PDF 등을 첨부하여 연결시키는 기능입니다.

외부 참조 도면은 작업 중인 호스트 도면 내에서도 편집할 수 있으며, 편집 후 저장 시 참조 도면의 원본에도 편집한 내용이 반영됩니다.

※ 호스트 도면을 다른 곳으로 전송할 때, 외부 참조 파일도 같이 보내야 누락되지 않습니다.

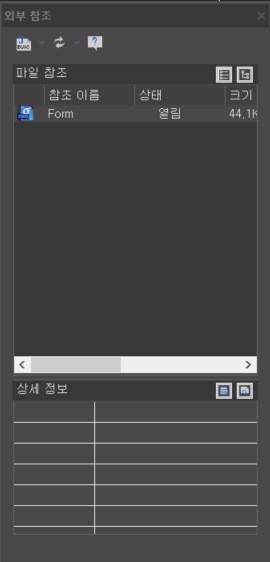

1. 명령어 'XREF'를 입력하여 외부 참조 대화상자를 표시합니다.

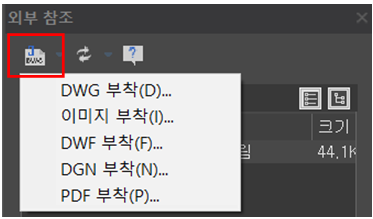

2. 부착할 파일 형식을 선택하고 엽니다.

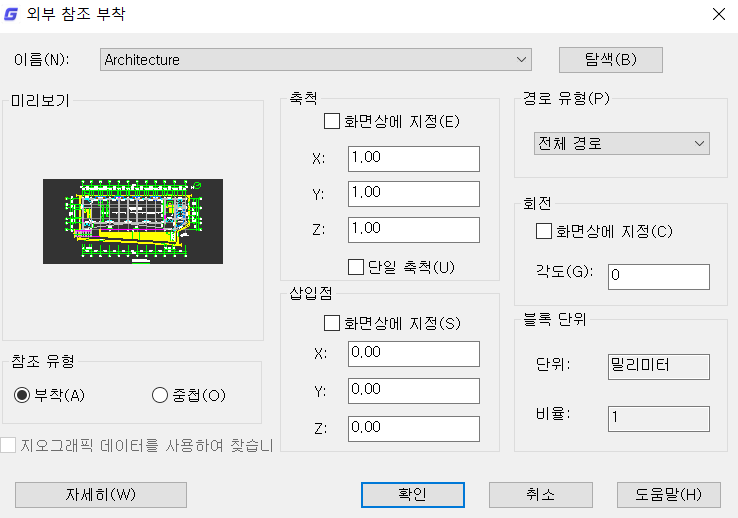

3. 부착 옵션을 설정한 후 확인을 클릭하여 도면을 부착합니다.

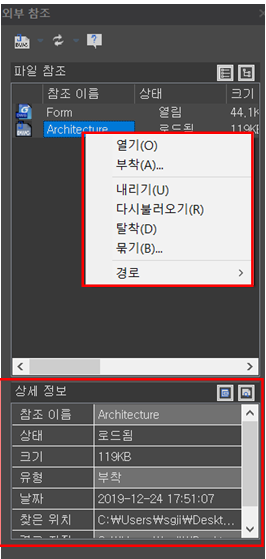

4. 부착된 파일은 외부 참조 대화상자에서 확인할 수 있고 대화상자에서 목록을

마우스 오른쪽 버튼으로 클릭하여 부착, 결합, 다시 불러오기 등의 기능을 사용할 수 있습니다.

하단의 상세 정보창에서는 파일 크기, 위치 등의 참조 정보를 확인할 수 있습니다.

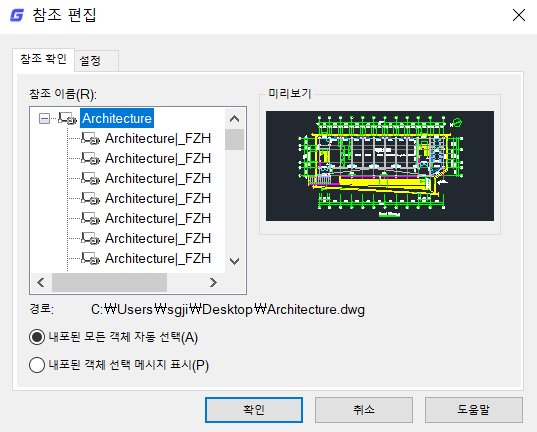

5. 부착된 도면을 편집하려면 해당 참조 도면을 더블 클릭하거나 명령어 'REFEDIT'를 입력합니다.

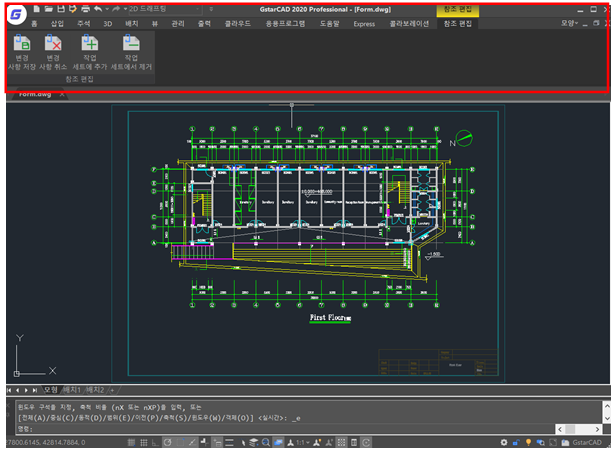

6. 참조 편집 상태에서 도면을 수정하고 '변경 사항 저장'버튼을 클릭하여 수정을 완료합니다.


※ 참조 편집 상태에서 저장 또는 취소하여 편집 화면을 종료하지 않으면, 지스타캐드를 종료되지 않습니다.

※ 이중으로 외부 참조 설정 시, 참조된 도면 유형이 '중첩' 유형인 경우 로드되지 않습니다.
     ex) A도면에 B도면을 중첩으로 외부 참조한 후 C도면에 A도면을 외부 참조 시키면 B도면은 로드되지 않습니다.
