도면에서 일정 부분을 수정하고 다른 이름으로 저장하였을 때, 원본 도면과 수정 도면의 차이를 쉽게 파악할 수 있습니다.

※ 새 도면에 원본 도면의 객체만 복사 및 붙여넣기하여 수정한 도면이 아닌, 원본 도면으로부터 '다른 이름으로 저장'을 통해 작성된 경우에만 비교할 수 있습니다.

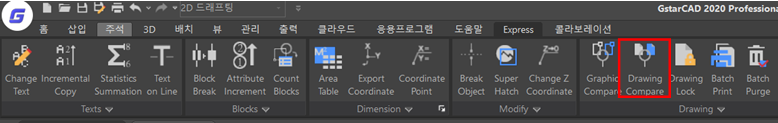

1. Express > Drawing > Drawing Compare 메뉴를 클릭하거나 명령어 'CMP'를 입력합니다.

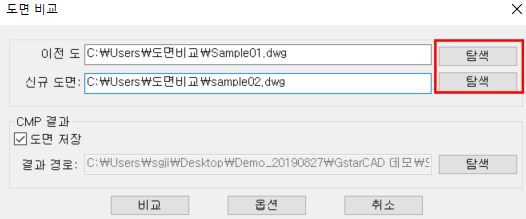

2. 탐색 버튼을 클릭하여 원본(이전) 도면과 수정(신규) 도면을 각각 로드합니다.

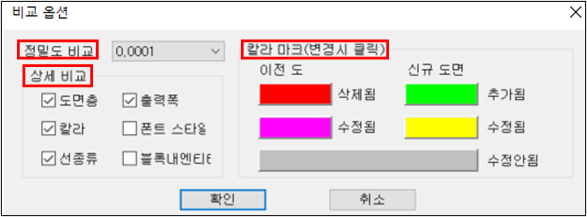

3. 옵션 버튼을 클릭하여 표시 색상 및 상세 비교 항목을 설정합니다.

■ 비교 결과

변경된 항목이 색상으로 표현된 비교 도면 2개가 열립니다.

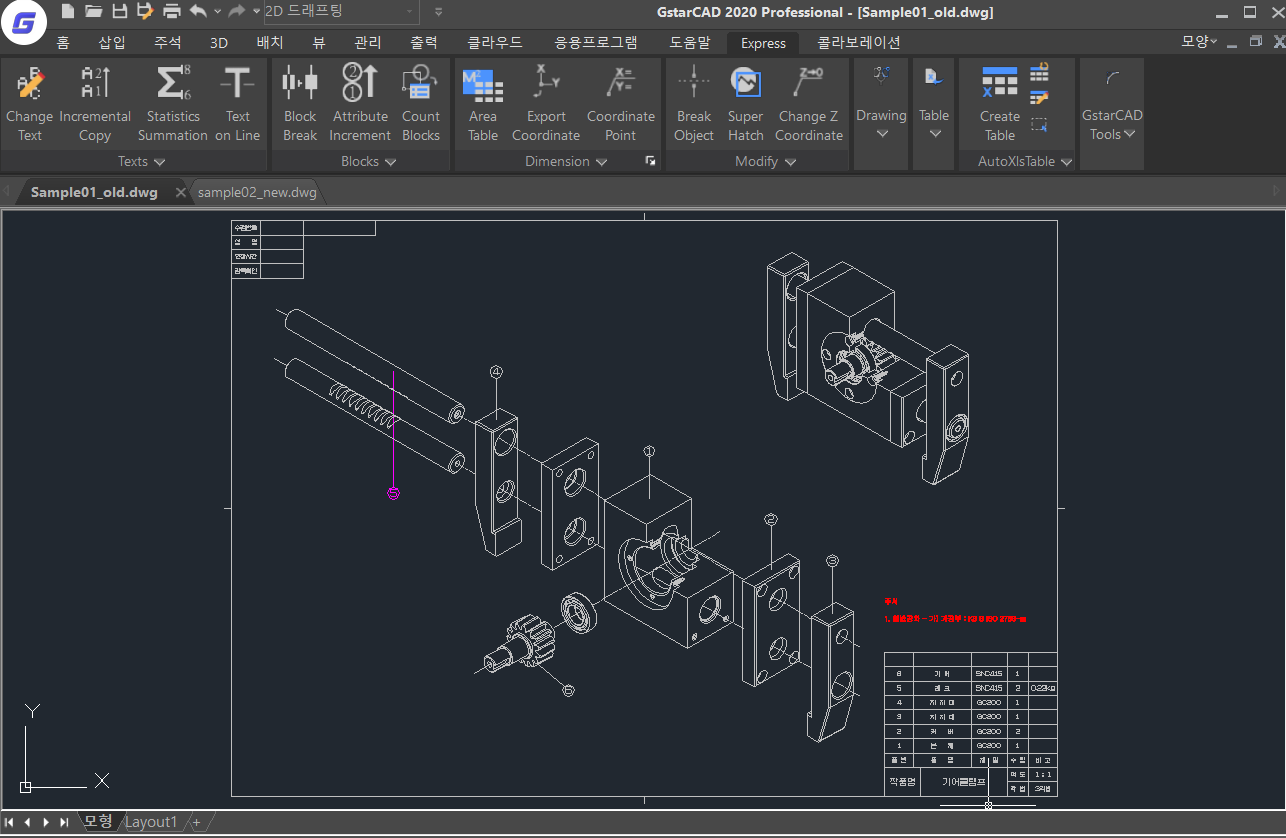

원본 도면: 설정한 옵션 색상인 '선홍색'과 '빨간색'으로 도면에서 수정 및 삭제된 객체가 표시됩니다.

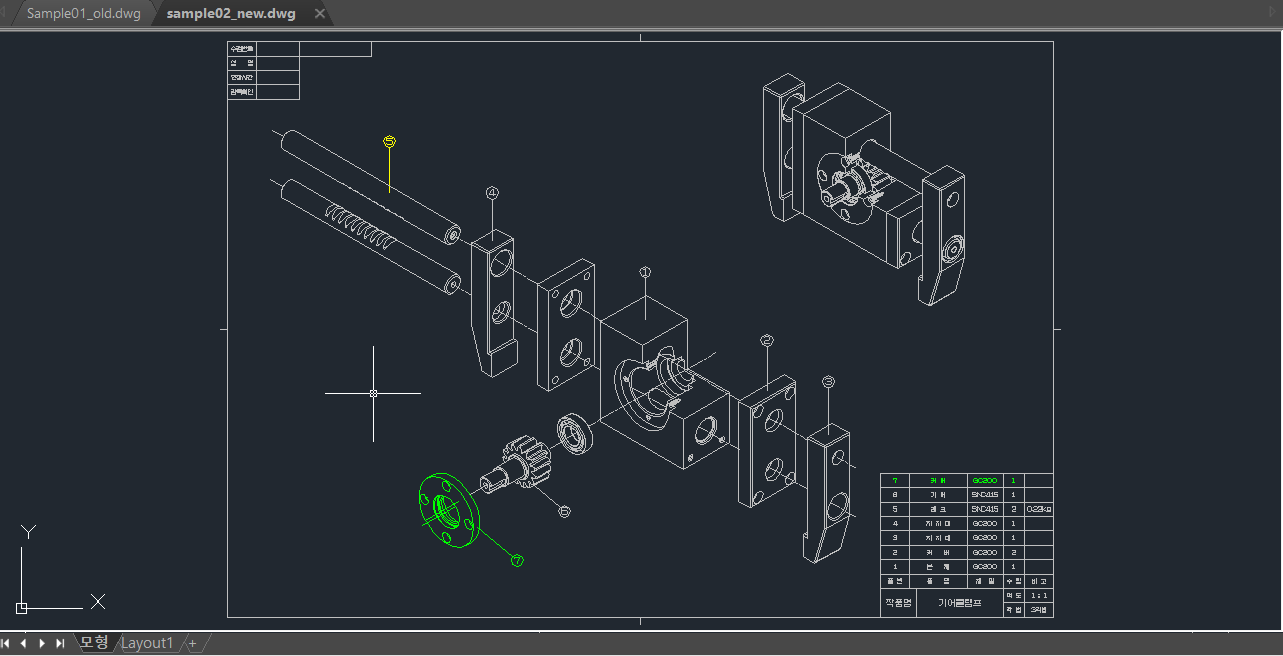

수정 도면: 설정한 옵션 색상인 '노란색'과 '초록색'으로 도면에서 수정 및 추가된 객체가 표시됩니다.
