도면 내 원하는 지점의 좌표를 표시할 수 있습니다.

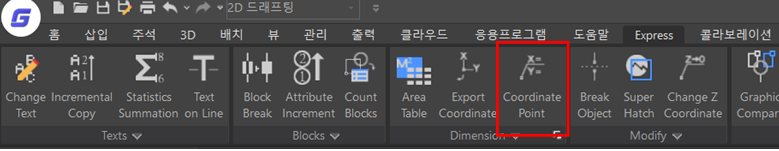

1. Express 탭에서 Coordinate Point를 클릭합니다. (명령어 : DIMCORD)

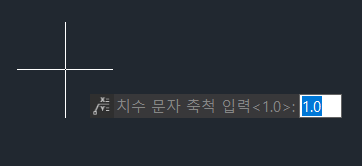

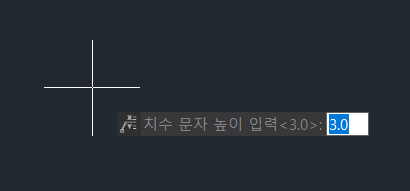

2. 치수 문자 축척과 높이를 순서대로 입력합니다.

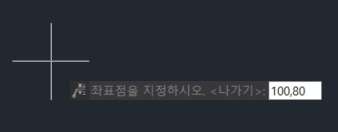

3. 좌표 값을 나타낼 지점을 클릭하거나 좌표를 직접 입력합니다.

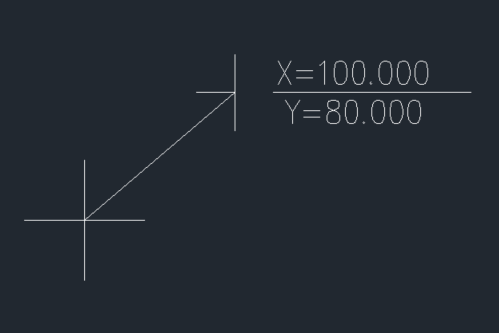

4. 좌표 값을 나타낼 지점을 클릭합니다.

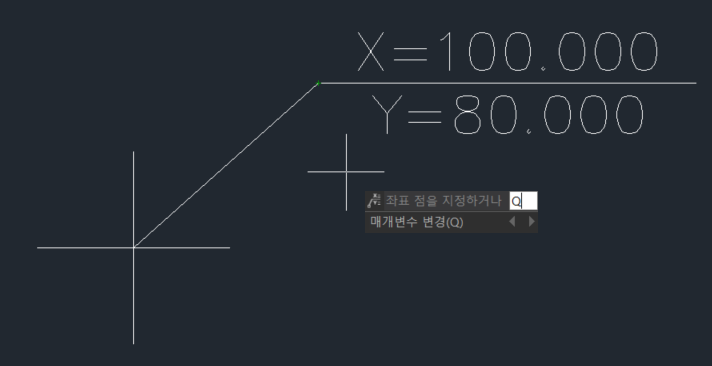

5. 좌표 값을 입력한 후 새로운 좌표 점을 지정하거나 이전에 입력한 좌표 점에 대한 매개변수를 변경할 수 있습니다. 매개변수 변경 시'Q'를 입력합니다.

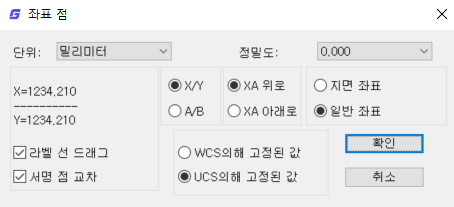

6. 나타나는 대화상자에서 작업자의 사용 목적에 따라 옵션을 설정할 수 있습니다.
