지정된 방향이나 선택한 경로를 따라 평면의 선 또는 객체를 돌출시켜 3D 솔리드를 작성합니다.

선 또는 객체가 닫혀있지 않는 경우에는 표면이 작성됩니다.

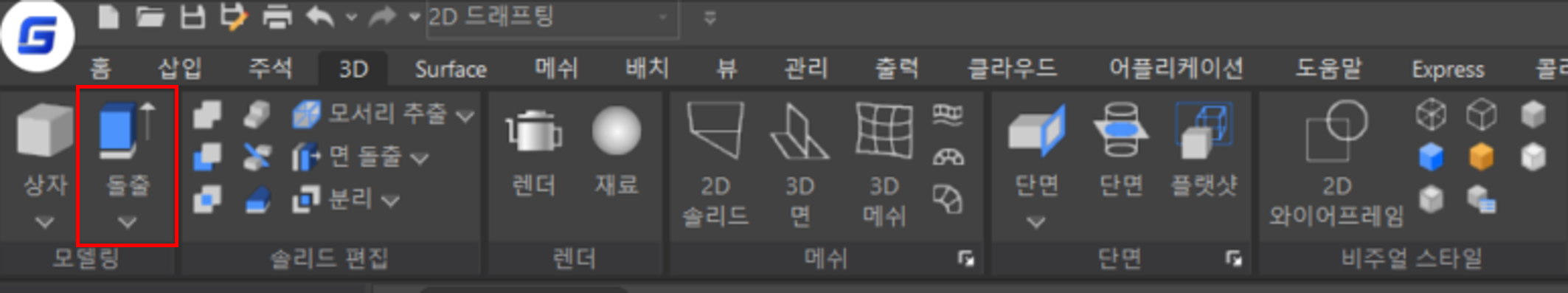

명령어 'EXTRUDE'를 입력 또는 3D 탭의 모델링 메뉴 중 '돌출' 아이콘을 클릭하여 실행합니다.

길이 값이나 방향을 입력하여 객체 돌출

1) 길이 입력 시

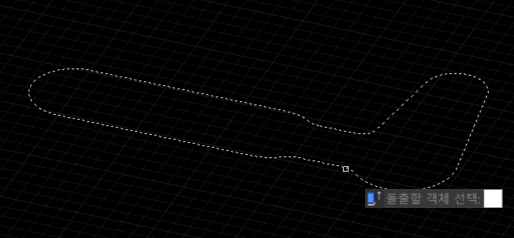

1. 돌출할 객체를 선택한 후 엔터 키를 입력합니다.

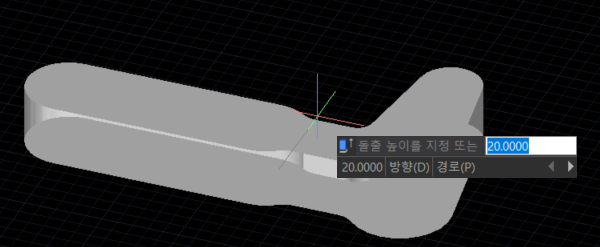

2. 높이 값을 입력하여 객체를 돌출합니다. (양수, 음수 입력으로 돌출 방향 변경 가능)

2) 방향(D) 입력 시

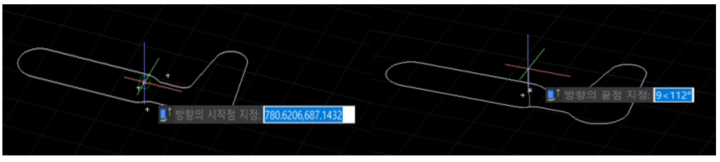

3. 방향의 시작점과 끝점을 지정하여 객체를 돌출합니다. (끝점 방향을 지정하는 대로 돌출 방향이 결정됩니다.)

※ 돌출 방향은 선택한 객체와 동일 평면일 수 없습니다.

선택한 경로에 따른 객체 돌출

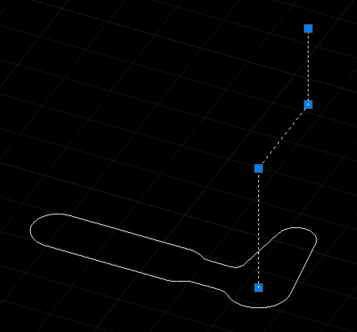

1. 객체를 돌출시킬 경로로 사용할 선을 작성합니다.

※ 선은 반드시 결합되어 있어야 합니다.

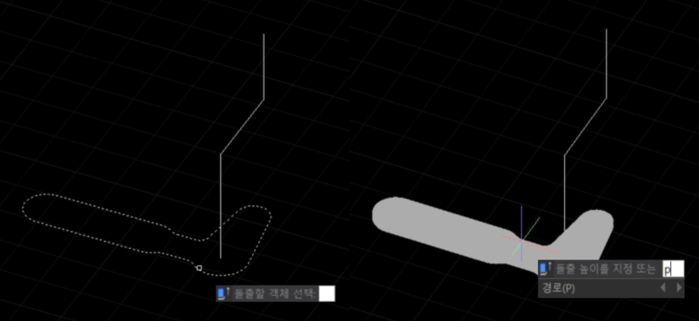

2. 돌출할 객체를 선택한 후 엔터 키를 입력하고 옵션 P를 입력합니다.

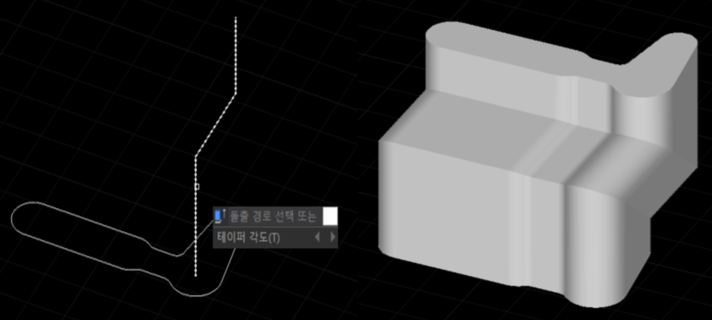

3. 돌출 경로를 선택하면 해당 경로를 따라 객체가 돌출됩니다.
