단면을 선택하여 각 단면 사이의 공간에 3D 솔리드 또는 표면을 작성합니다.

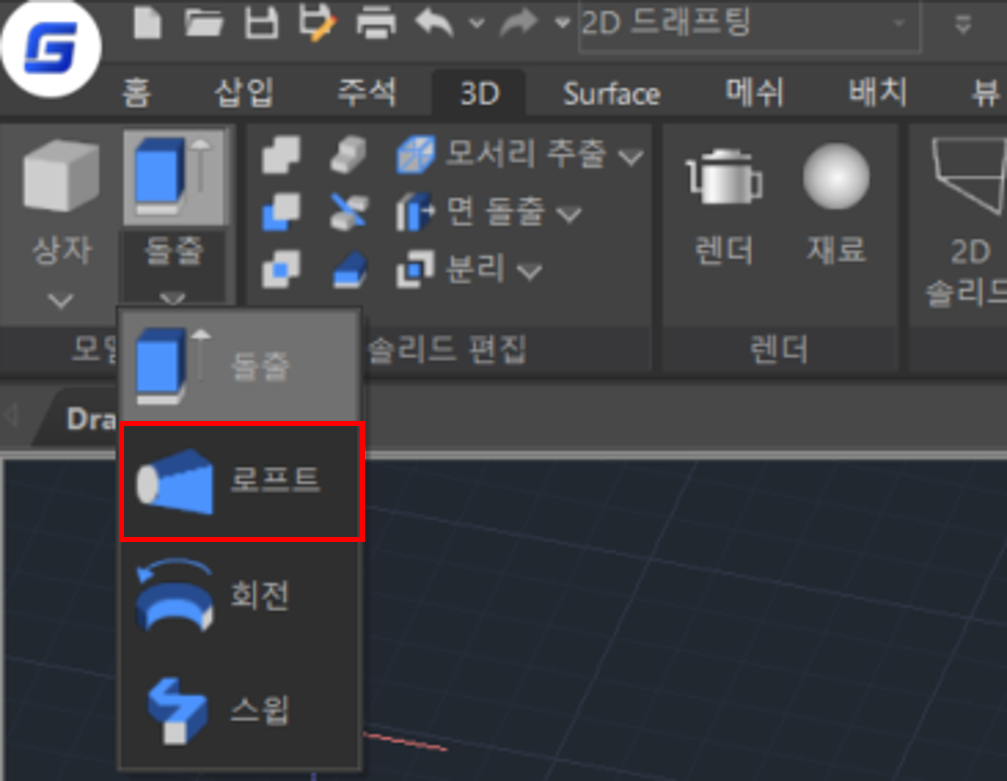

명령어 'LOFT'를 입력 또는 3D 탭의 모델링 메뉴 중 '로프트' 아이콘을 클릭하여 실행합니다.

여러 단면을 선택하여 3D 솔리드 작성

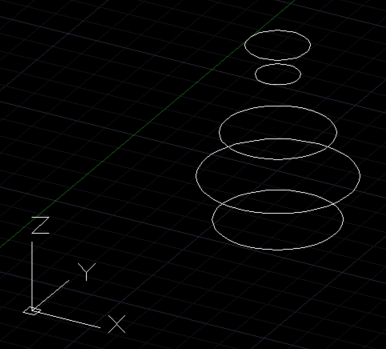

1. 로프트 명령을 적용할 단면을 확인합니다.

※ 단면은 동일 평면이 아닌 Z값이 다른 단면에서만 적용됩니다.

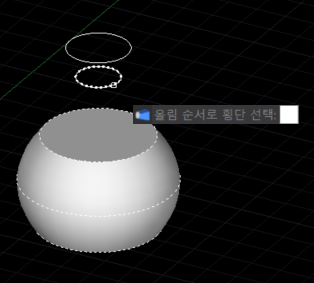

2. 단면을 모두 선택하여 원하는 솔리드 형상을 작성합니다. (마우스 드래그 가능)

가이드 옵션으로 3D 솔리드 작성

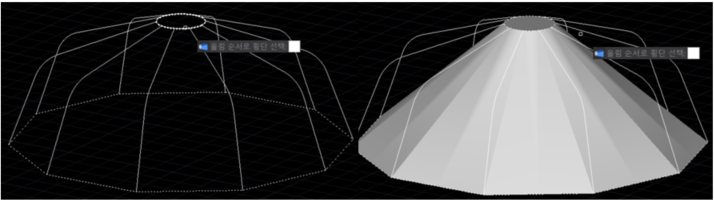

1. 로프트 명령을 적용할 단면을 모두 선택합니다.

2. 옵션 'G'를 입력한 후 엔터 키를 입력합니다.

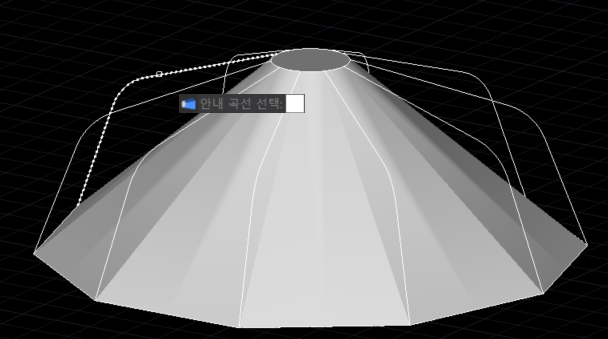

3. 사용할 안내 곡선을 모두 선택합니다.

※ 가이드 곡선을 선택하지 않고 명령을 완료하면 위와 같은 형상으로 작성됩니다.

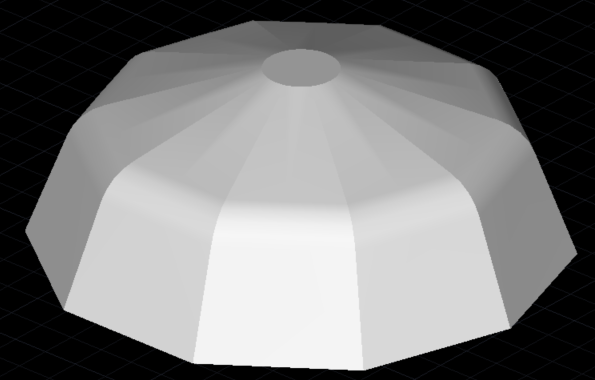

다음 그림과 같이 가이드 곡선을 활용한 형상을 만들 수 있습니다.
