솔리드 형상의 모서리를 선택하여 원하는 값만큼 모따기 및 모깎기를 실행합니다.

전용 명령어 FILLETEDGE, CHAMFEREDGE가 지원되지만 일반 2D 명령인 FILLET, CHAMFER 명령을 사용하여도 솔리드 형상에 모따기 및 모깎기를 적용할 수 있습니다.

모깎기(FILLET)

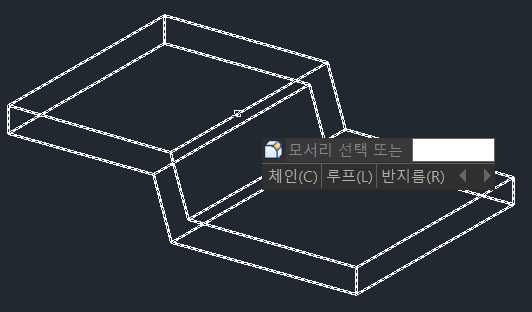

1. 'FILLETEDGE' 명령을 실행 후 모깎기 할 모서리를 선택하고 엔터 키를 입력합니다.

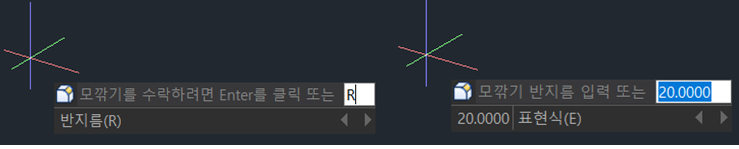

2. 옵션 'R'을 입력하여 반지름 값을 입력합니다.

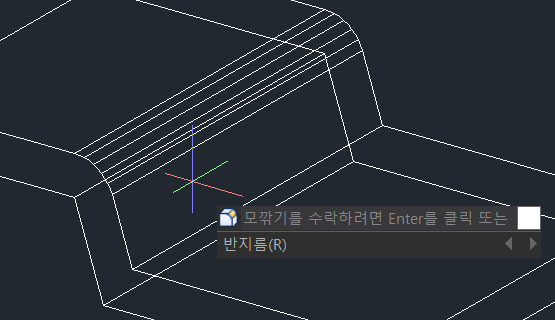

3. 반지름 값이 반영된 모깎기 형상을 미리 볼 수 있으며 엔터 키를 입력하여 모깎기를 완료합니다.

모따기(CHAMFER)

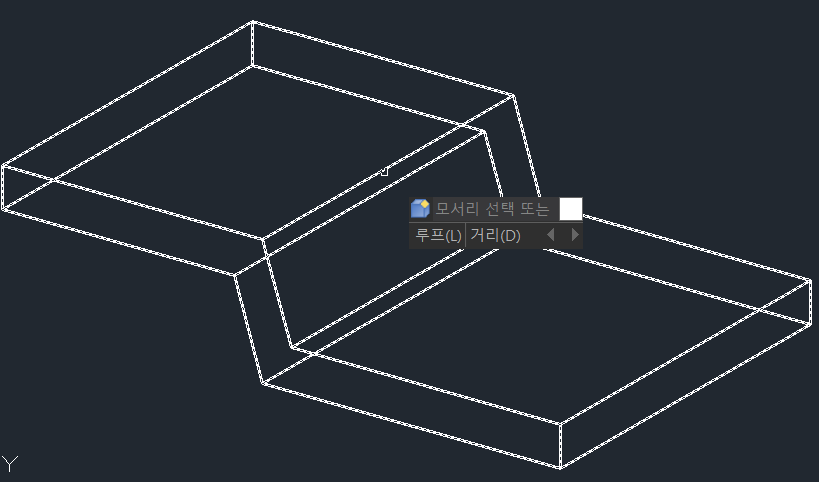

1. 'CHAMFEREDGE' 명령을 실행 후 모따기 할 모서리를 선택 후 엔터 키를 입력합니다.

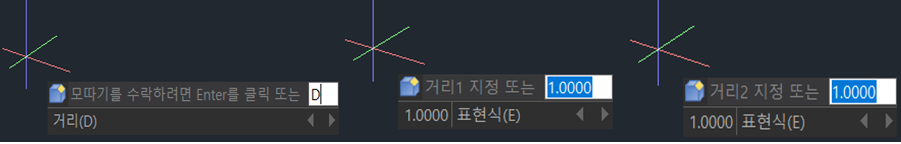

2. 옵션 'D'를 입력하여 거리 값을 입력합니다.

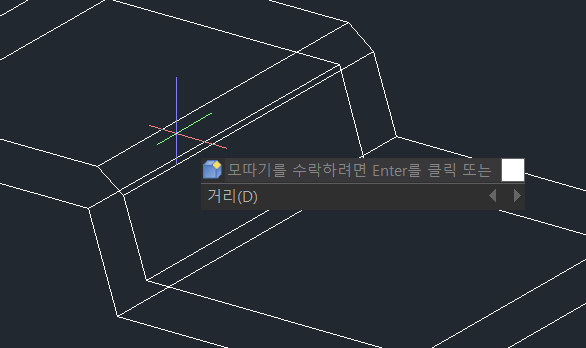

3. 거리 값이 반영된 모따기 형상을 미리 볼 수 있으며 엔터 키를 입력하여 모따기를 완료합니다.
