기준이 되는 객체를 선택한 후 겹쳐있는 다른 솔리드를 선택해 제거하고 새로운 형상을 생성합니다.

기준에 따라 생성되는 형상에 차이가 있기 때문에 주의가 필요합니다.

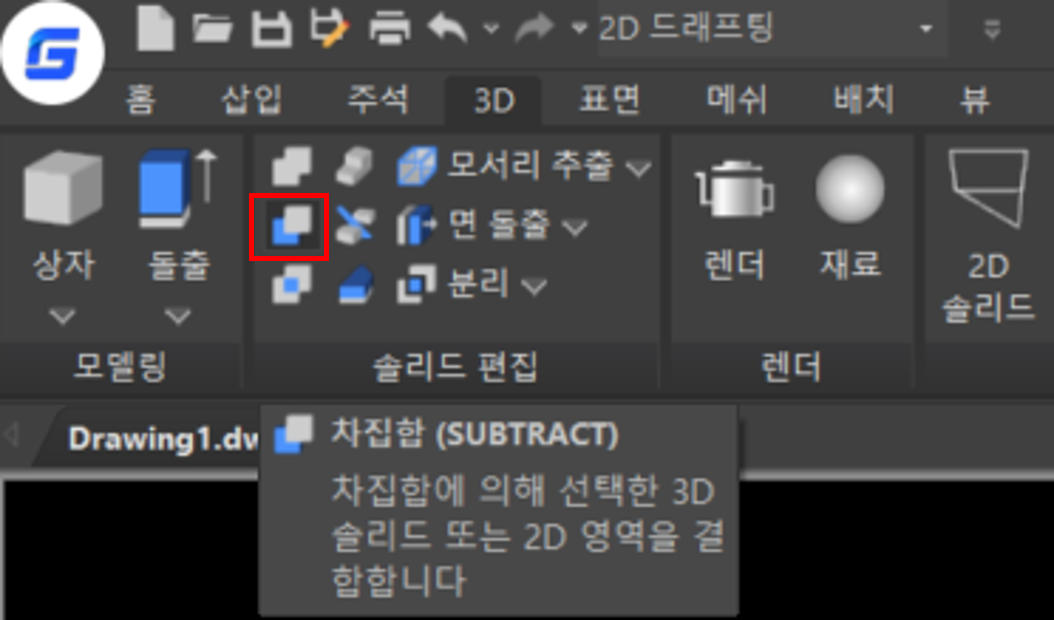

명령어 'SUBTRACT'를 입력 또는 3D 탭의 솔리드 편집 메뉴 중 '차집합' 아이콘을 클릭해 실행합니다.

선택한 솔리드 빼기를 이용한 형상 만들기

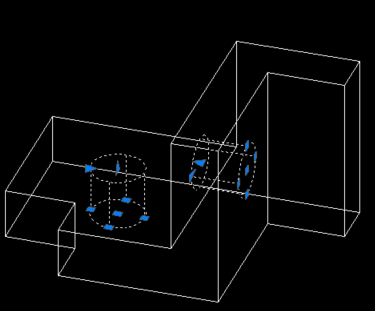

1. 기준 솔리드 객체와 하나 이상의 겹치는 솔리드 객체를 확인합니다.

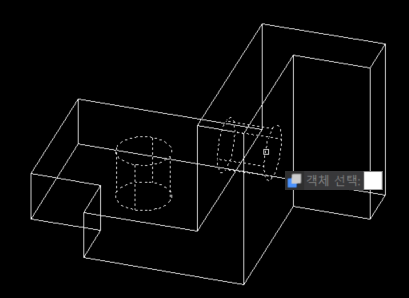

2. 'SUBTRACT' 명령 실행 후 기준 솔리드 객체를 선택한 다음 엔터 키를 입력합니다.

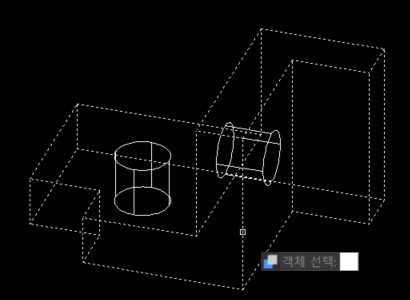

3. 겹치는 솔리드 객체를 모두 선택 후 엔터 키를 입력합니다.

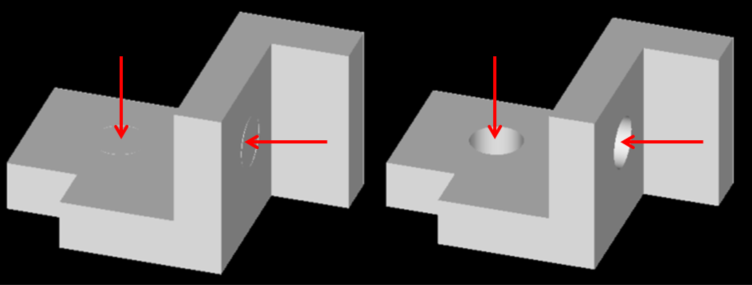

빼기가 적용된 솔리드를 확인합니다. (비주얼 스타일을 변경하면 빼기가 적용된 솔리드를 더욱 쉽게 확인할 수 있습니다.)

※ 기준 솔리드 객체 선택에 따른 빼기 결과

​기준 솔리드로 무엇을 선택하는 지에 따라 결과가 달라질 수 있습니다.

즉, 원하는 형상을 정확하게 만들기 위해서는 기준 솔리드를 선택할 때 주의가 필요합니다.

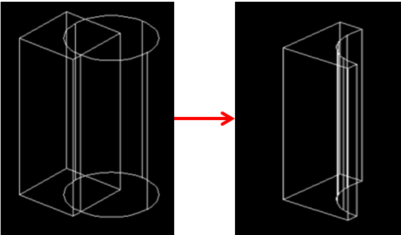

1 . 기준 솔리드로 '상자' 선택 시 결과

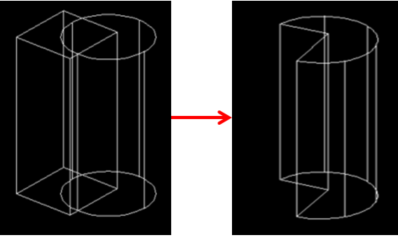

2. 기준 솔리드로 '원통' 선택 시 결과
