여러 솔리드 형상을 겹친 후 겹친 형상만 남게하여 새로운 형상을 생성합니다. 주로 복잡한 형상을 만들 때 활용하기 유용한 기능입니다.

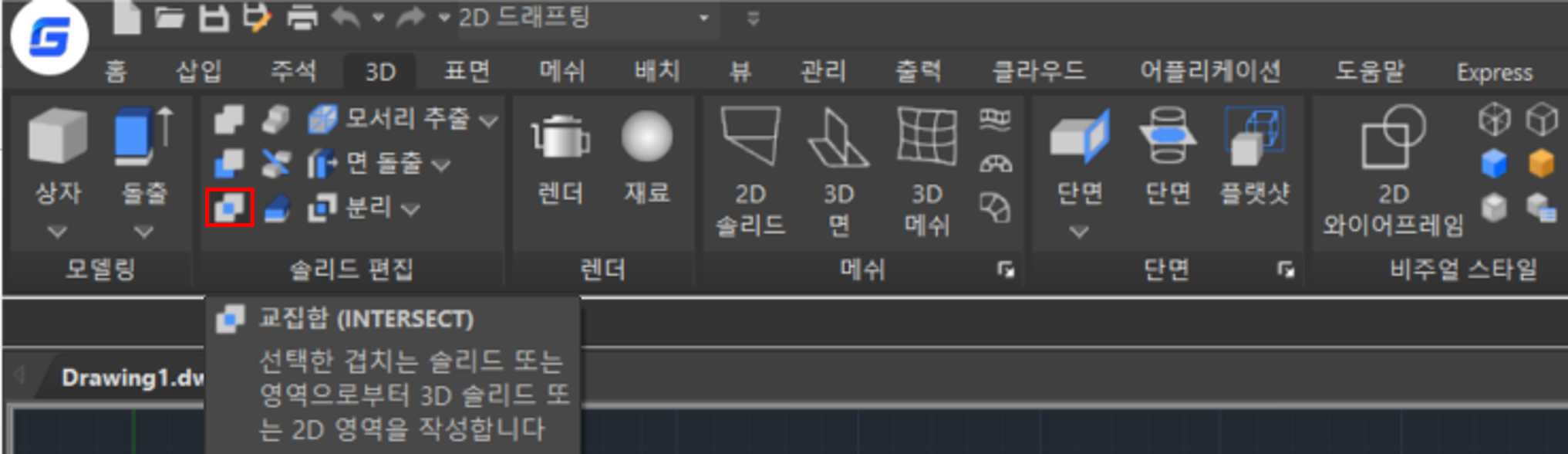

명령어 'INTRSECT' 입력 또는 3D 탭의 솔리드 편집 메뉴 중 '차집합' 아이콘을 클릭하여 실행합니다.

겹친 솔리드를 활용하여 복잡한 형상 만들기

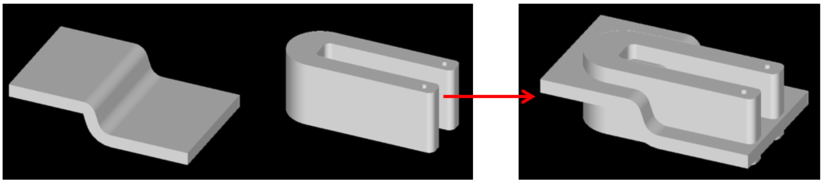

1. 형상을 만들기 위한 솔리드를 겹쳐줍니다.

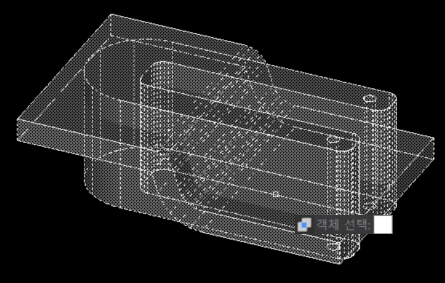

2. 'INTERSECT' 명령 실행 후 겹친 솔리드를 모두 선택하고 엔터 키를 입력합니다.

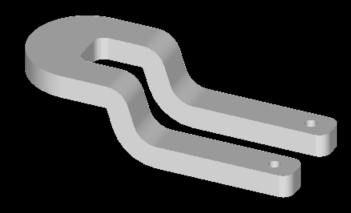

3. 아래와 같이 겹친 영역만 남아 새로운 형상을 만들 수 있습니다.
