솔리드의 각 면을 활용하여 돌출, 복사, 테이퍼, 삭제 등을 할 수 있습니다.

면을 돌출하여 형상의 크기를 키우거나 복사하여 새로운 추가 형상을 만들 수 있고 각도를 줄 수 있습니다.

또한 모따기 및 모깎기한 형상을 복원하여 원래 형상으로 되돌릴 수 있습니다.

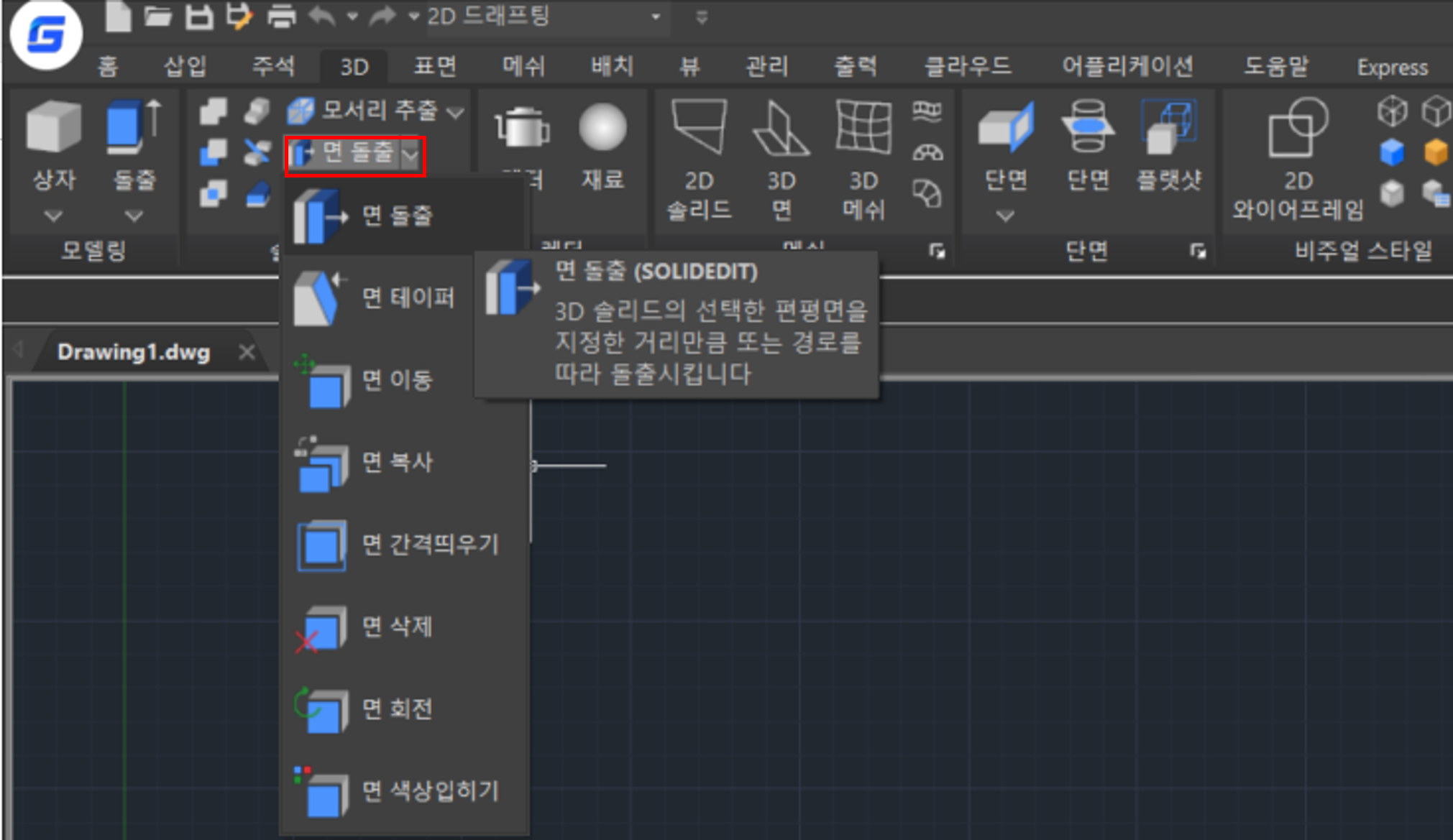

명령어 'SOLIDEDIT'를 입력하여 옵션을 선택하거나 3D 탭의 솔리드 편집 메뉴 중 '면 편집' 아이콘 중 원하는 명령을 클릭하여 실행합니다.

높이 값 지정 또는 경로를 따라 면 돌출

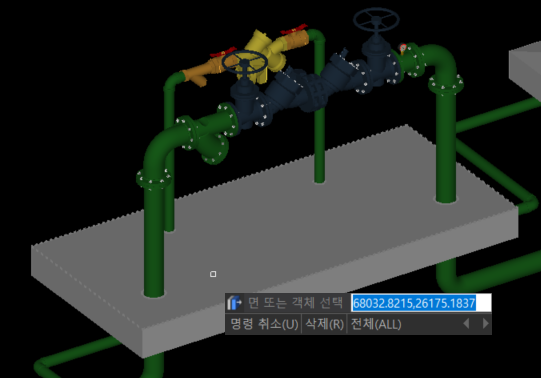

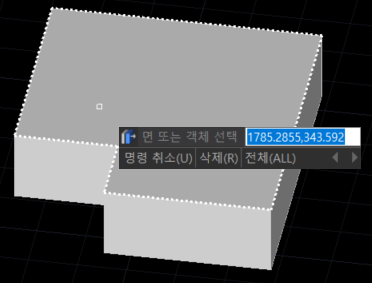

1. 면 돌출 명령을 실행 후 돌출 시킬 면을 선택합니다.

2. 돌출 높이 값이나 옵션 'P'를 입력하여 경로를 선택합니다. (마우스로도 점 지정 가능)

※ 높이 값 음수/양수에 따라 돌출 방향이 결정 됩니다.

3. 아래와 같이 선택한 면만 돌출됩니다.

각도를 직접 지정하여 면 테이퍼

1. 테이퍼할 면을 선택합니다.

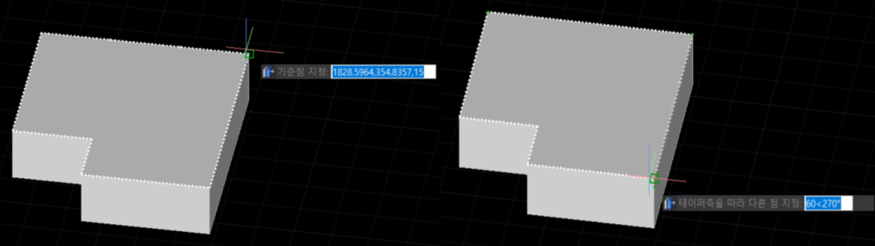

2. 기준점과 두 번째 점을 선택합니다.

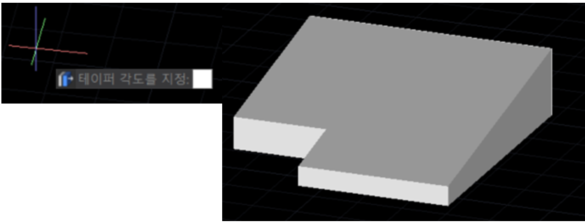

3. 테이퍼 각도를 입력하면 선택한 면만 테이퍼됩니다.

※ 기준점의 선택이나 테이퍼 각도 값(음수/양수)에 따라 테이퍼 되는 방향이 결정됩니다.

면 복사 후 새로운 솔리드 생성

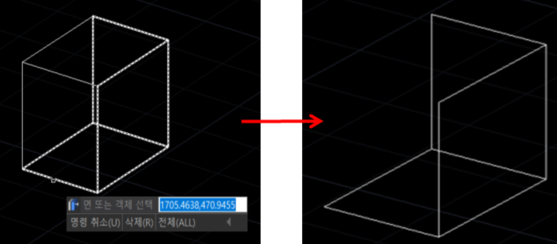

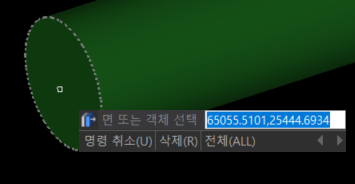

1. 복사할 면을 선택 후 엔터 키를 입력합니다.

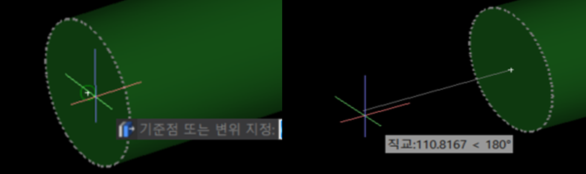

2. 기준점을 선택하고 면을 복사할 위치를 선택합니다.

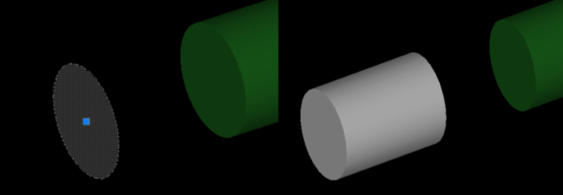

3. 영역이 새로 생성되고 생성된 영역은 돌출시켜 새로운 솔리드를 생성할 수 있습니다.

※ 하나의 솔리드에서 복사를 원하는 여러 면을 선택하여 형상을 자유롭게 만들 수 있습니다.

모따기 및 모깎기 한 3D 모델 면을 삭제하여 원래 형상 복원

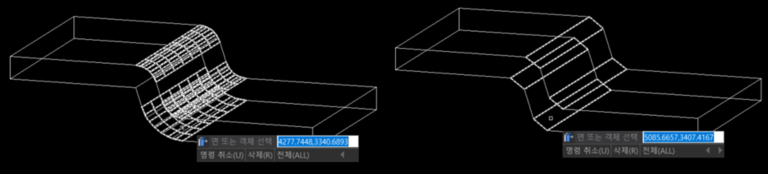

1. 삭제할 모따기 및 모깎기 면을 선택합니다.

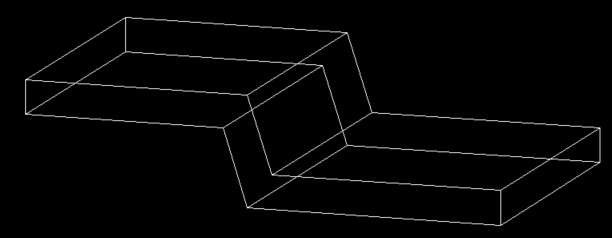

2. 아래와 같이 모따기 및 모깎기 이전의 형상으로 복원할 수 있습니다.

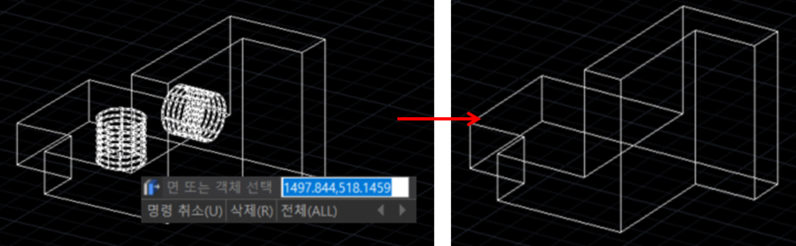

※ 모따기 및 모깎기 형상 뿐 아니라 홀과 같은 형상도 삭제하여 원래 형상으로 복원할 수 있습니다.
