플로터 교정
최근 업데이트 : 2023-10-04 13:25:41
대상 제품 및 버전
GstarCAD 모든 버전
내용
롤플로터의 경우, 용지 종류에 따라 출력 방향의 객체 길이에 차이가 발생할 가능성이 있습니다.
프린터 자체 설정에 가로/세로 각각 조정하는 옵션이 없거나 다른 프린터에도 유사한 증상이 있을 때 '플로터 교정' 기능으로 해결할 수 있습니다.
1. 명령어 PLOT 를 입력합니다.

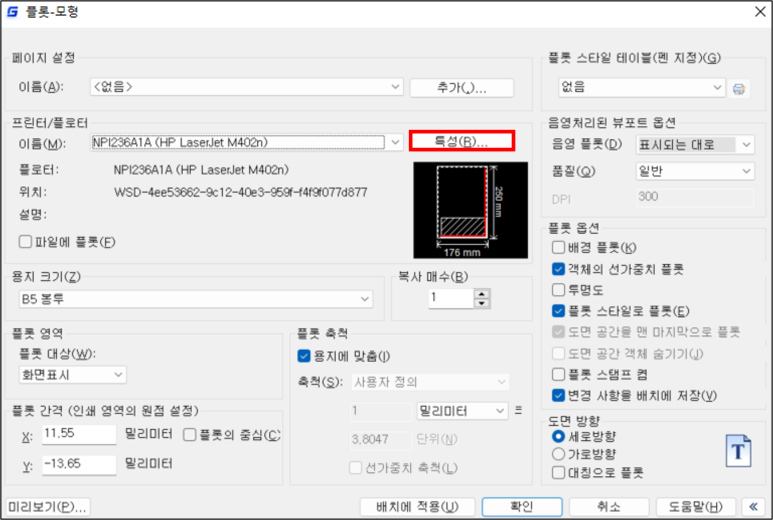

2. 프린터/플로터 > 특성을 클릭합니다.

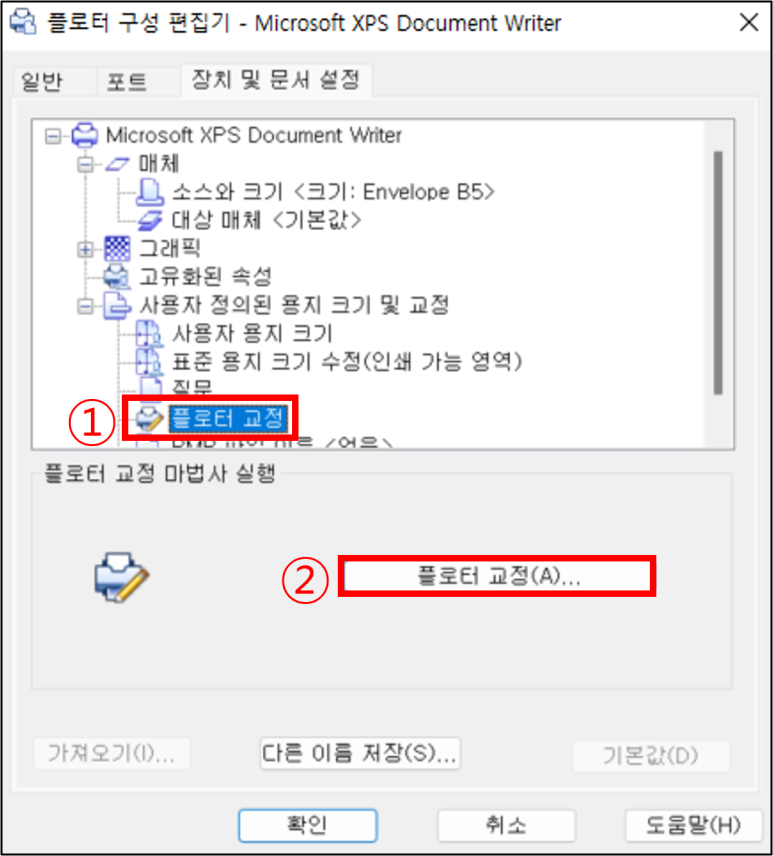

3. 아래 순서에 맞춰 플로터 교정을 선택합니다.

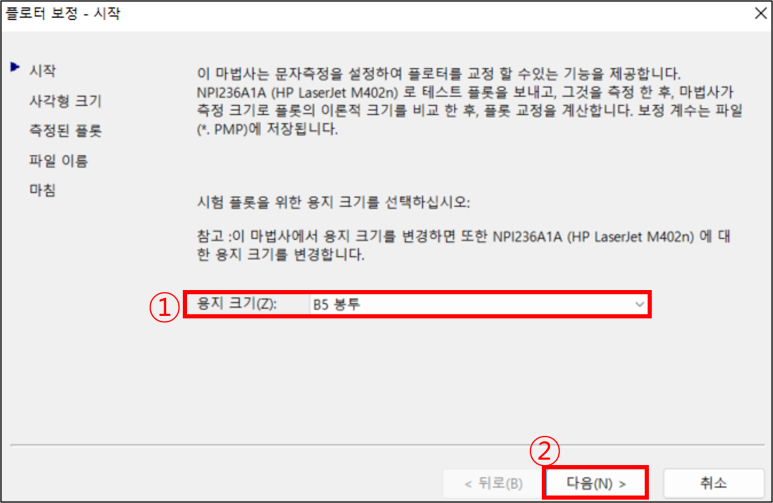

4. 설정할 용지 크기를 선택 후, 다음 버튼을 클릭합니다.

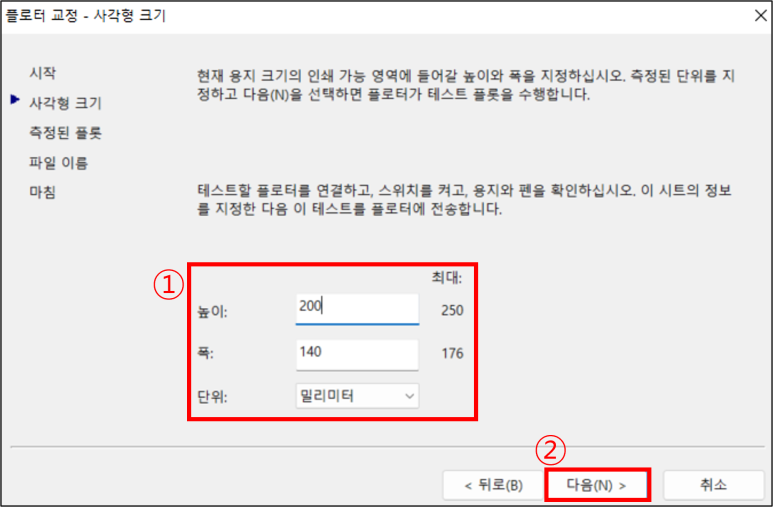

5. 용지 높이와 폭, 단위를 설정한 뒤 다음을 클릭합니다. ( 이 테스트는 플로터에 전송됩니다. )

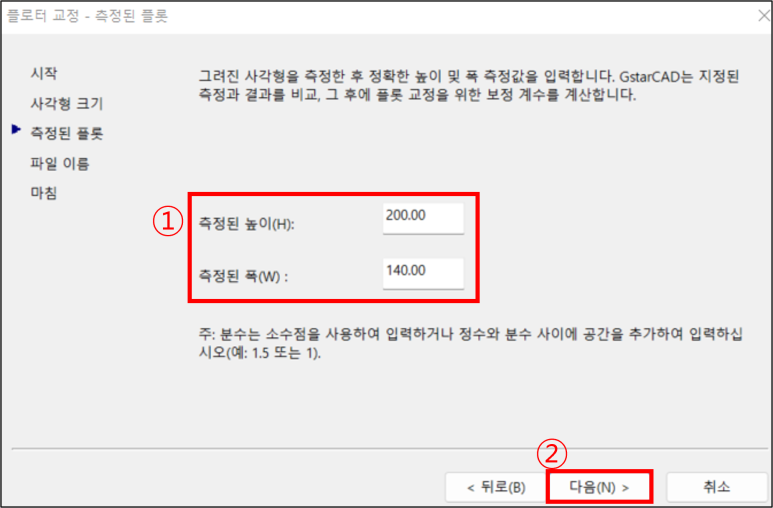

6. 그려진 사각형을 측정한 후, 정확한 높이 및 폭의 측정 값을 입력한 뒤 다음을 클릭합니다.

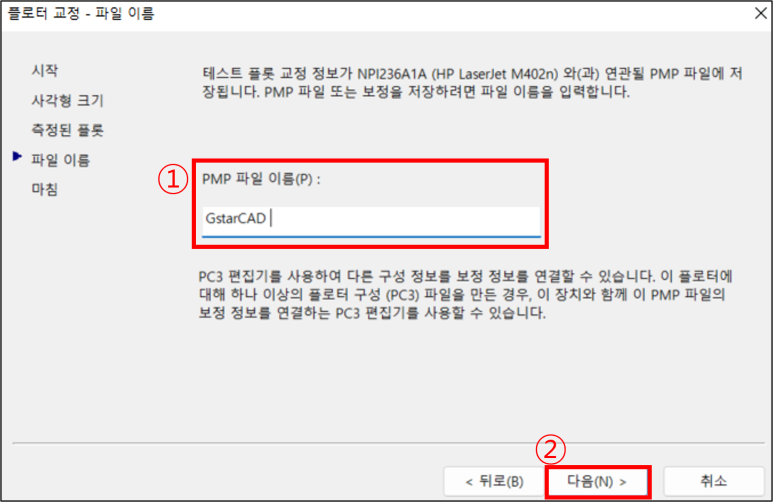

7. PMP 파일 이름을 입력 후, 다음 버튼을 클릭합니다.

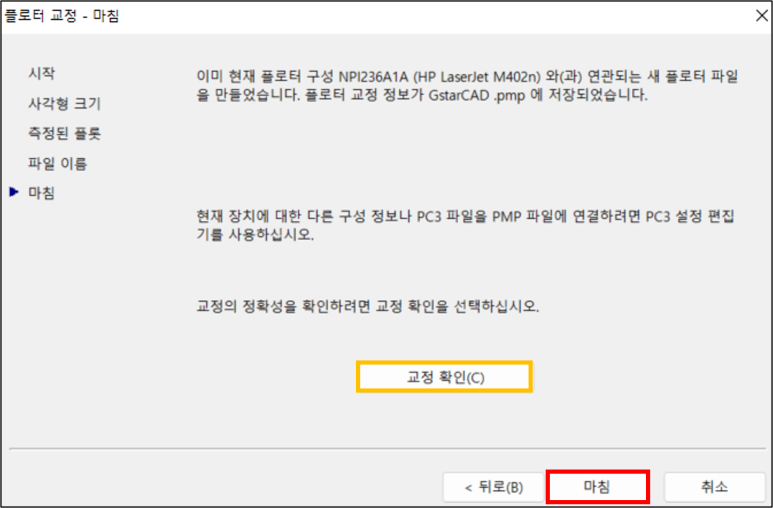

8. 마침을 클릭합니다.
※교정의 정확성을 확인하려면 교정 확인을 눌러 사각형 크기부터 다시 지정할 수 있습니다.
