이미지 내보내기 ( WMFOUT)

최근 업데이트 : 2024-02-02 10:44:55

대상 제품 및 버전

GstarCAD 모든 버전

내용

문서 작업을 위해 CAD에서 생성한 도면을 PPT 혹은 워드 등의 프로그램에서 이미지로 사용해야하는 경우가 있습니다.


보통 CAD의 배경은 어두운 색으로 설정해두기 때문에 바로 캡쳐도구를 이용하여 이미지로 생성하거나 COPYCLIP을 이용하면 이미지의 배경도 어두운 색이 됩니다.


아래 방법을 이용하여 이미지 파일을 생성하면, 배경이 투명한 메타파일을 생성하실 수 있습니다.




1. WMFBKGND 명령어를 실행하여 설정된 값이 <끄기>인지 확인합니다.





2. WMFOUT을 실행합니다.




3. 원하는 위치를 설정하고 저장 버튼을 클릭합니다.

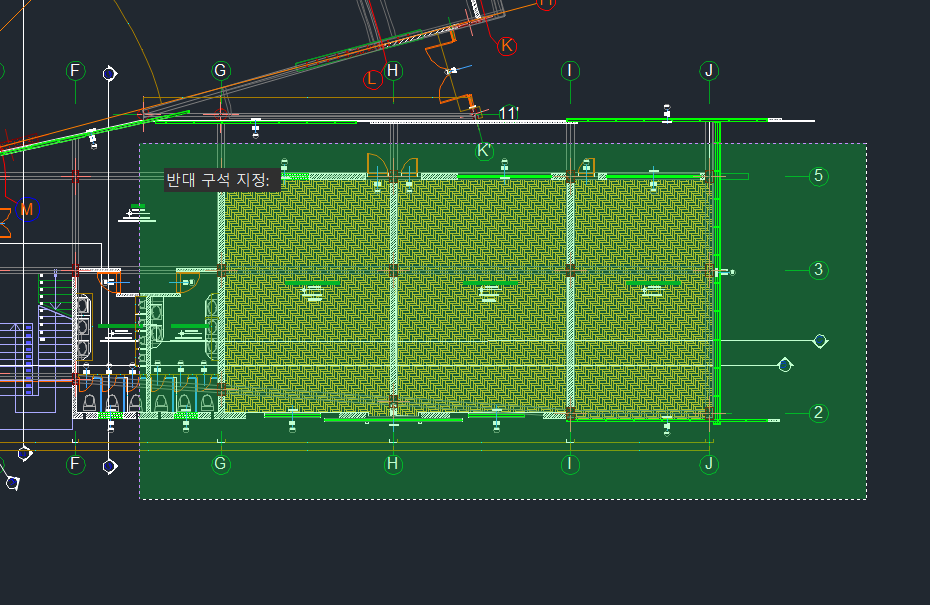

4. 원하는 객체를 선택하고 엔터키를 누릅니다.

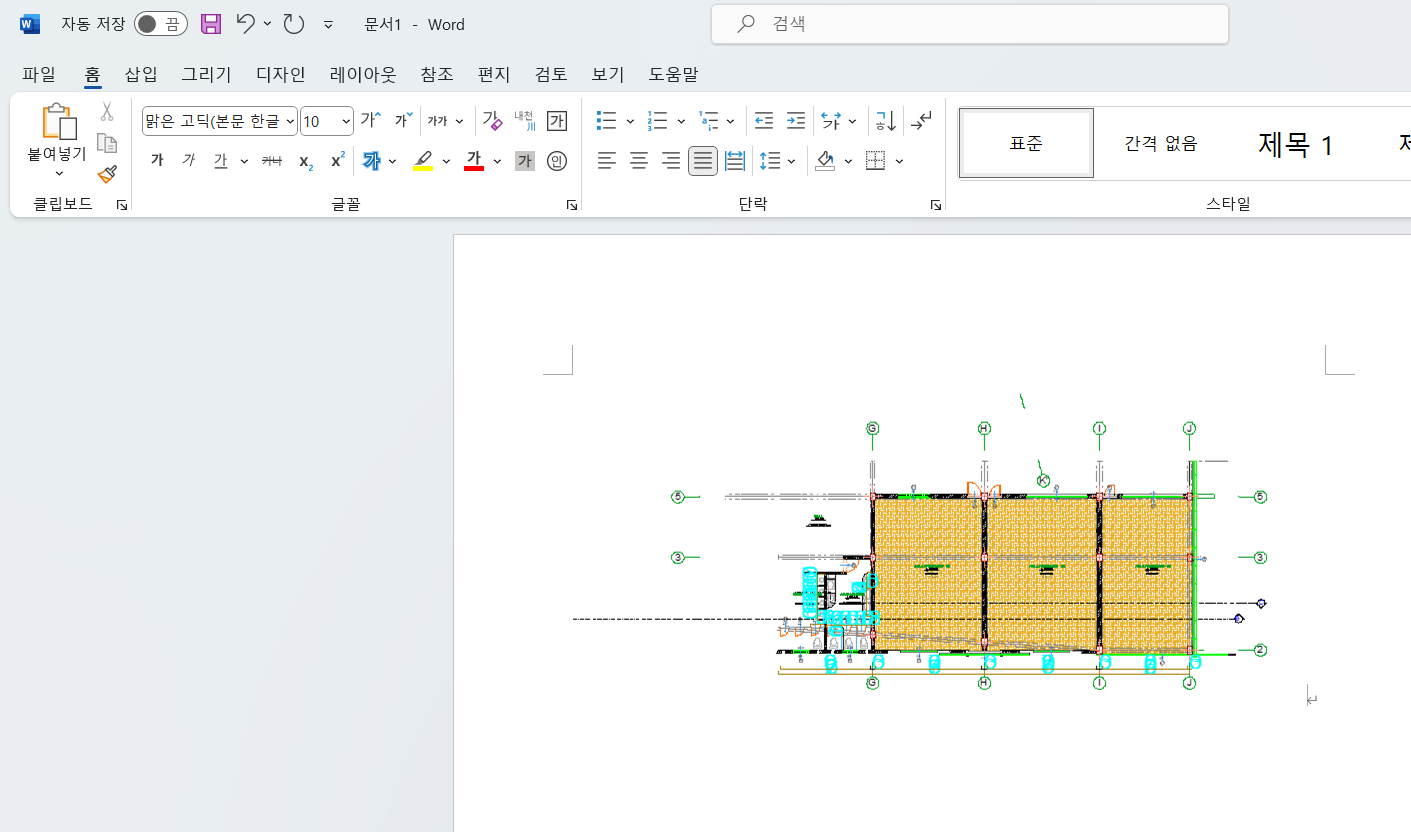

5. 배경이 투명한 WMF 파일이 생성되며 한글이나 워드 등의 프로그램에서 사용하실 수 있습니다.
