치수 연관성 설정(DIMASSOC)
최근 업데이트 : 2024-02-02 10:32:46
대상 제품 및 버전
GstarCAD 모든 버전
내용
치수를 작성할 때 치수선 및 화살표 등이 연관되지 않게 작성하는 방법을 안내드립니다.
1. 명령창에 DIMASSOC를 입력합니다. (기본값: 2)
2. 입력값은 아래의 표를 참고하여 설정합니다.
0 | 분해된 치수를 작성합니다. 치수의 다양한 요소 간에 연관성이 없습니다. 치수의 선, 호, 화살촉 및 문자는 각각 별개의 객체로 그려집니다. |
1 | 비연관 치수 객체를 작성합니다. 치수 요소들은 단일 객체를 형성합니다. 치수 정의점의 하나를 이동하는 경우 치수가 업데이트됩니다. |
2 | (기본값)연관 치수 객체를 작성합니다. 치수 요소들은 단일 객체를 형성하고 치수를 정의하는 하나 이상의 점들은 기하학적 객체의 연관점과 짝을 이룹니다. 기하학적 객체의 연관 점이 이동하면 치수 위치, 방향 및 값이 업데이트됩니다. |
3. DIMASSOC를 설정한 뒤 치수를 생성합니다. 여기서는 왼쪽부터 DIMASSOC 값이 2, 1, 0 입니다.

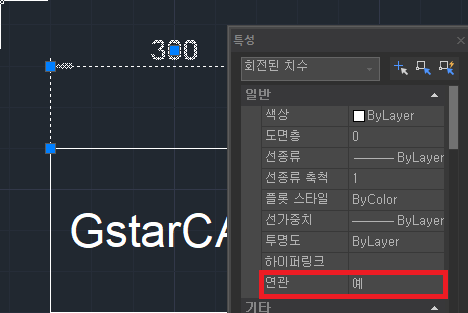

4. 슬라이드 이미지는 차례로 시스템 변수 값이 2, 1, 0인 특성입니다.
5. DIMASSOC을 0으로 설정한 뒤 치수선을 생성하면 치수가 각 객체로 분해된 채로 작성되기 때문에

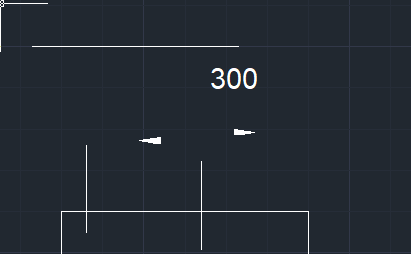

아래와 같이 각 객체를 수정할 수 있습니다.
