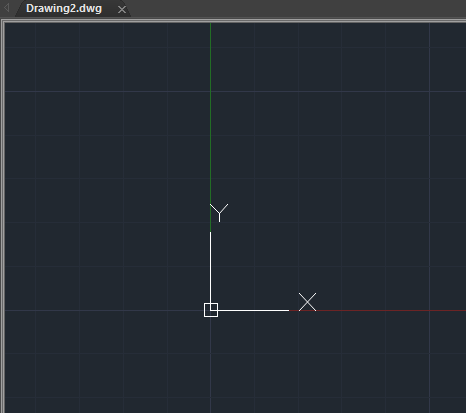

GstarCAD는 기본적으로 UCS아이콘이 원점에 표시됩니다.

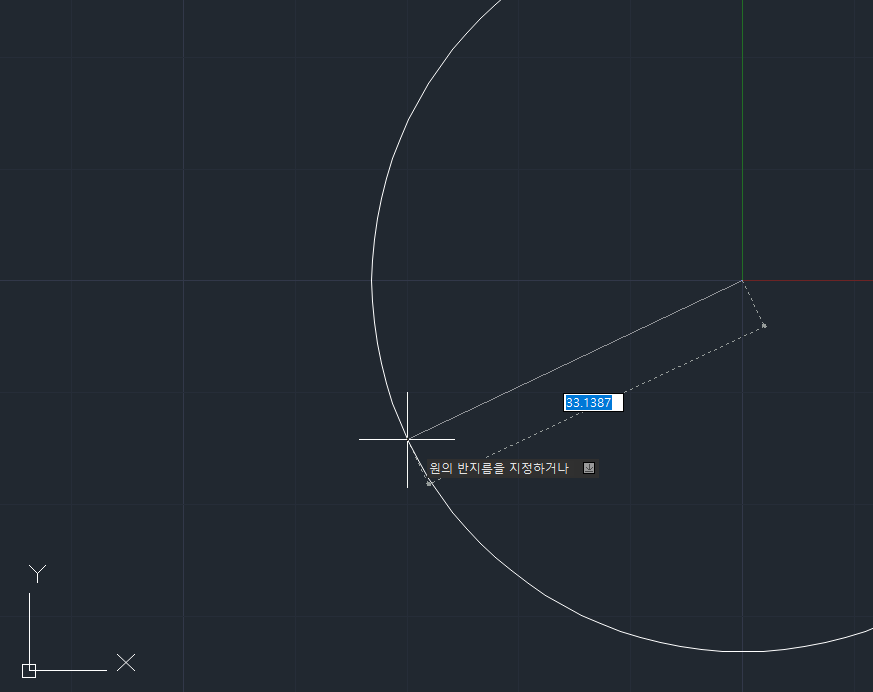

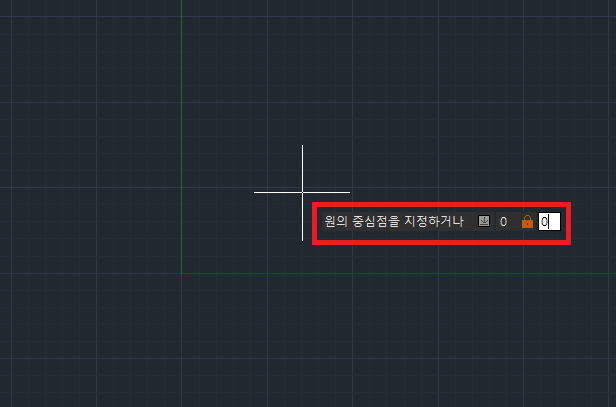

원점을 입력했음에도 UCS 아이콘과 다른 곳에 원점이 표시되는 경우가 있습니다.

원점과 UCS아이콘 일치시키기

1. 명령창에 UCSMAN을 입력합니다.

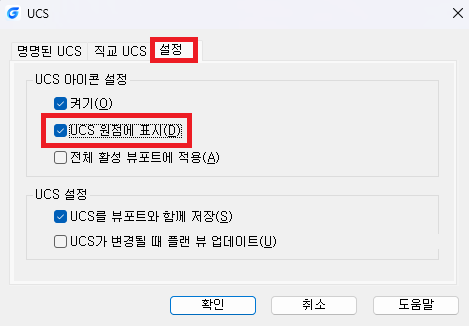

2. UCS창의 설정 탭을 눌러 UCS 원점에 표시를 체크 합니다.

해당 설정 값은 프로그램이 아닌 도면 상에 저장되는 정보입니다.

따라서 이전 작업자가 체크 해제 후 도면을 저장하면 다음 작업자에게도 동일하게 보여집니다.

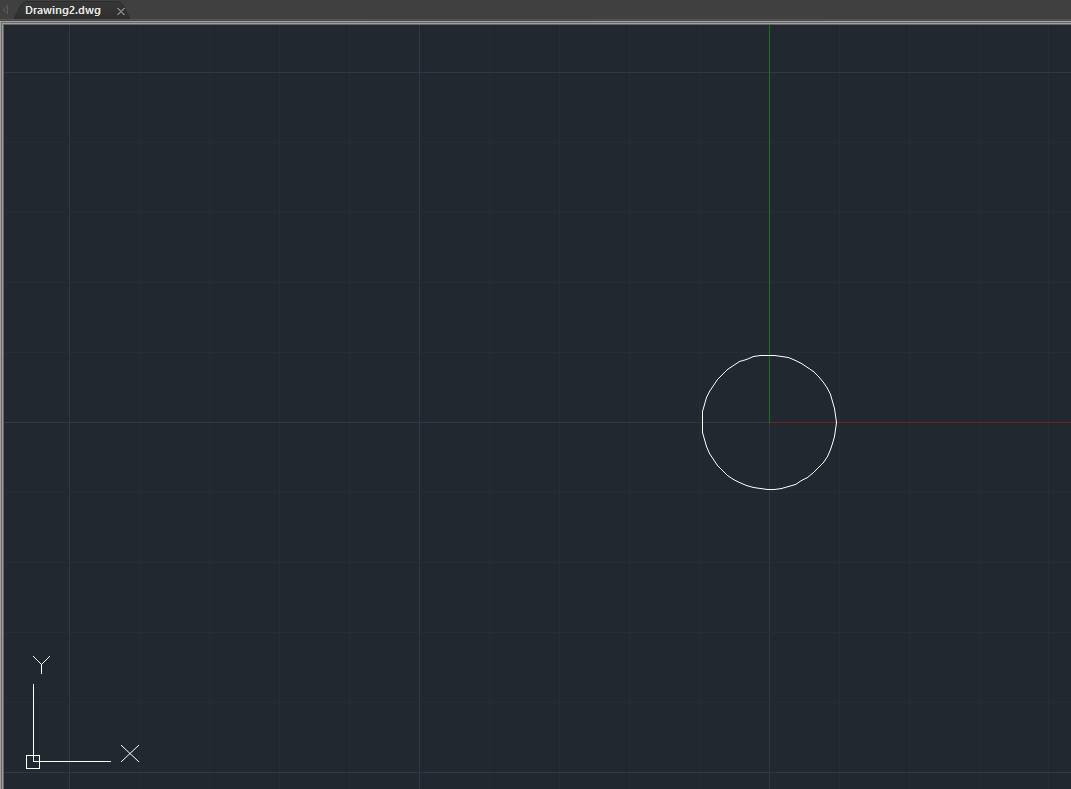

< 수정 전 >

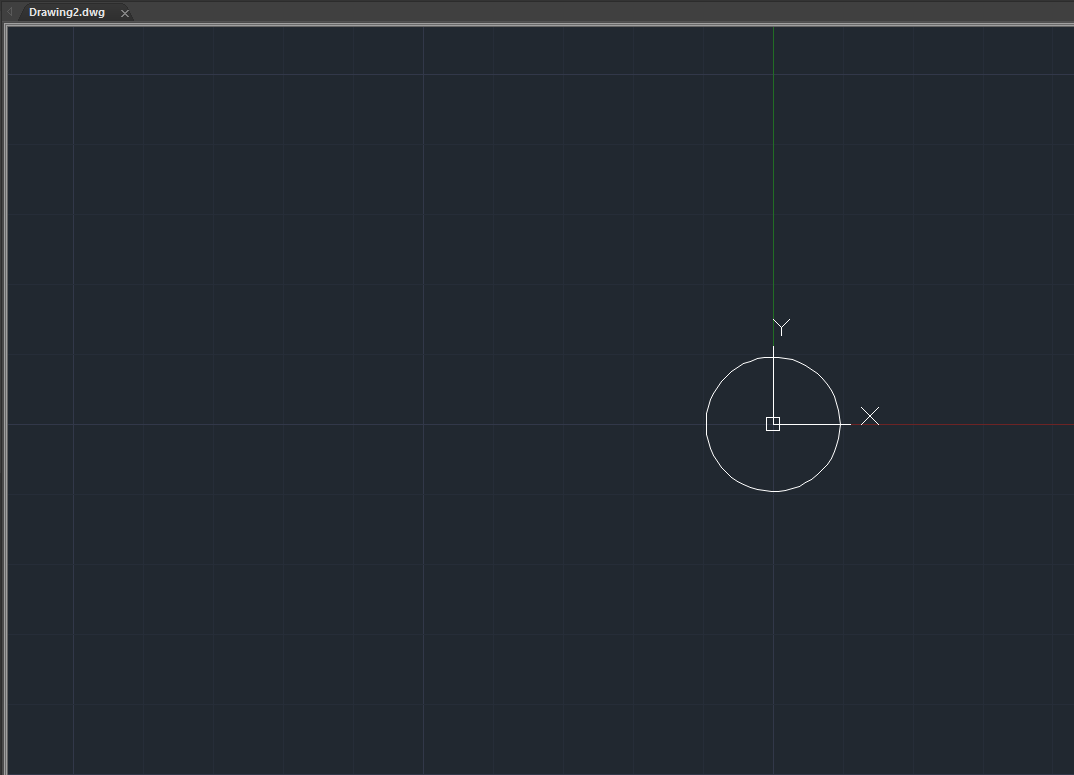

< 수정 후 >
