도면 한계 설정 방법(LIMITS)

최근 업데이트 : 2024-03-05 10:26:17

대상 제품 및 버전

GstarCAD 모든 버전

내용


1. 명령어 [LIMITS]입력 합니다.

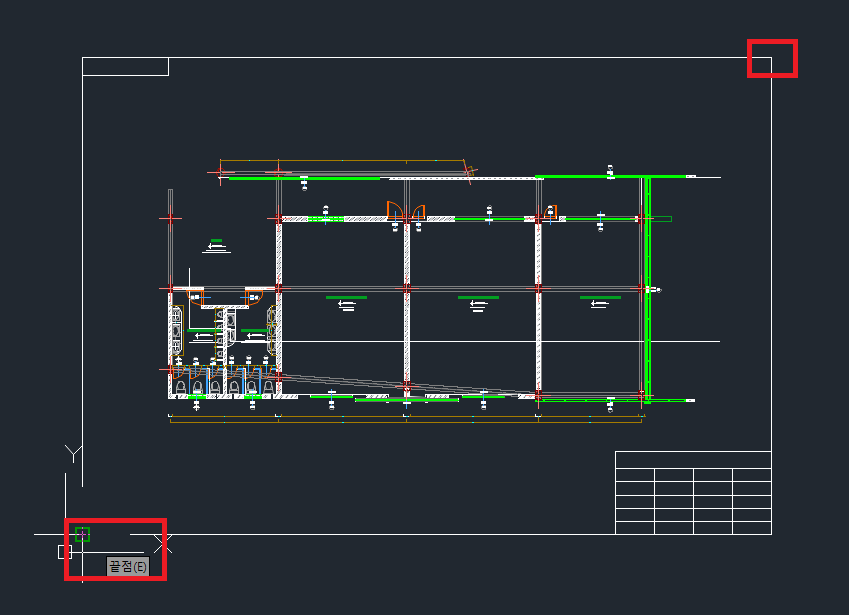

2. 정하고자 하는 한계의 좌측 하단 지점과 우측 상단의의 좌표를 입력하거나 마우스로 클릭합니다.




3. 한계 설정 완료




● 한계 설정이 알맞게 되었는지 확인 하는 방법

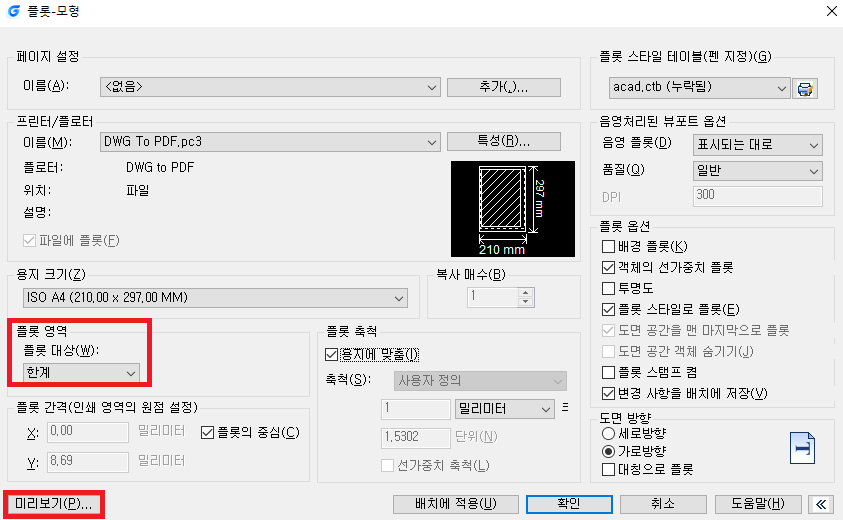

1. 명령어 [PLOT]을 입력 합니다.




2. [플롯 영역] -> [플롯 대상] [한계]로 설정 후 [미리보기]를 클릭합니다.

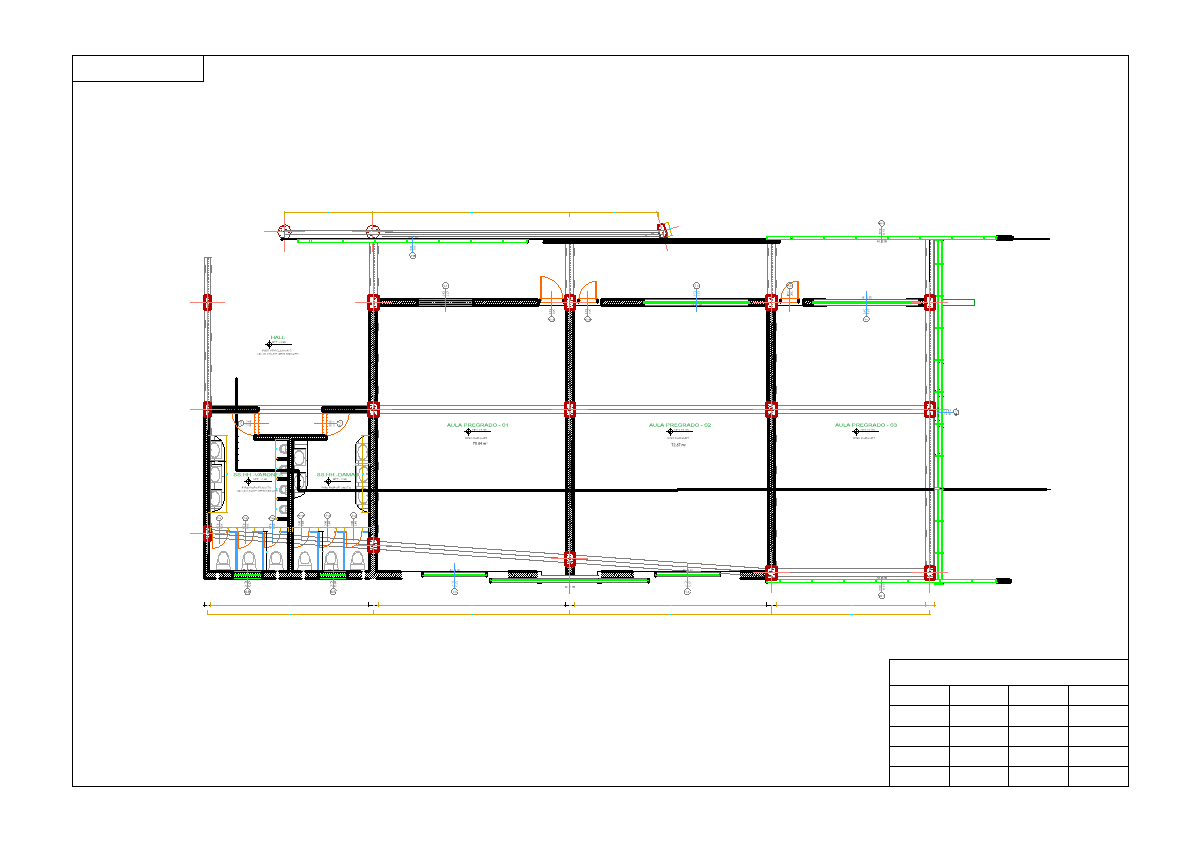

3. 입력한 한계 범위와 미리보기 범위가 일치하는지 확인합니다.
