<< 부품 참조 등록 >>

부품 목록과 수량을 산출하기 위해서는 각 부품에 참조를 등록해야 합니다.

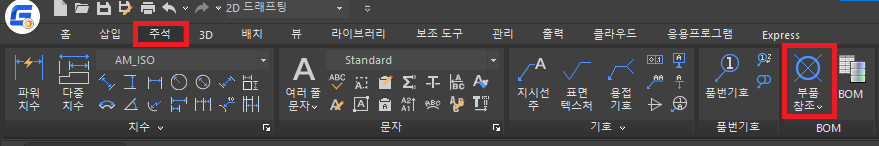

1. [ 주석 ] 탭의 [ 부품 참조 ] 버튼을 클릭합니다.

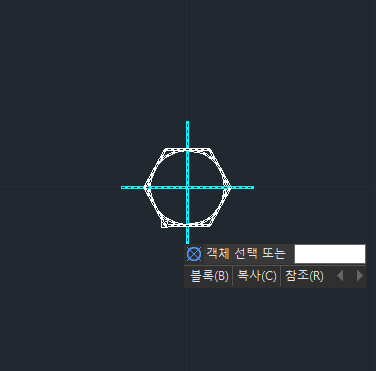

2. 부품 객체를 선택합니다.

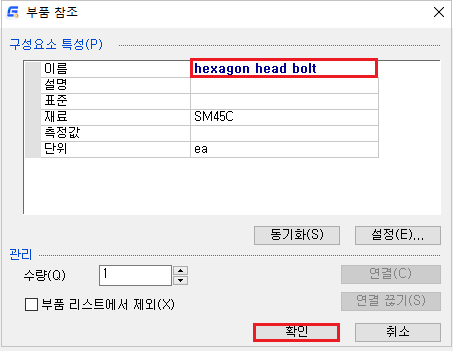

3. 부품의 이름을 입력하고 필요 시, 기타 정보를 입력한 후 확인 버튼을 클릭합니다.

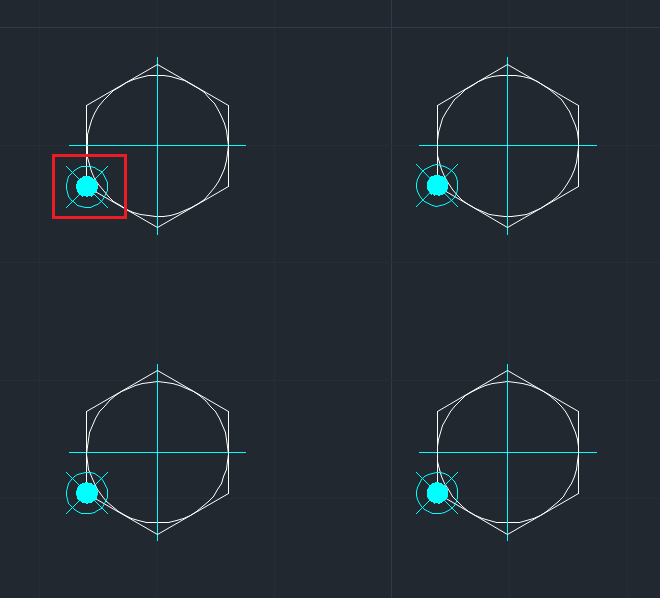

4. 부품참조가 삽입됩니다. 앞으로 해당 부품을 사용할 때에는 참조가 포함되어 있는 객체를 사용하여 작업합니다.

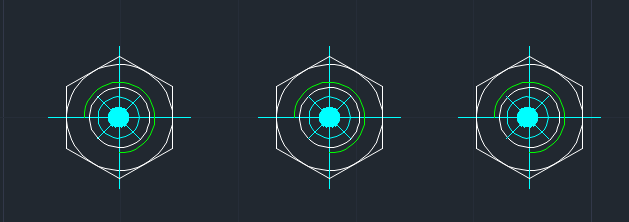

5. 도면에 삽입되는 기타 부품에도 참조를 등록 합니다.

<< 부품 리스트 형식 >>

부품 리스트에 나타낼 항목을 편집할 수 있습니다.

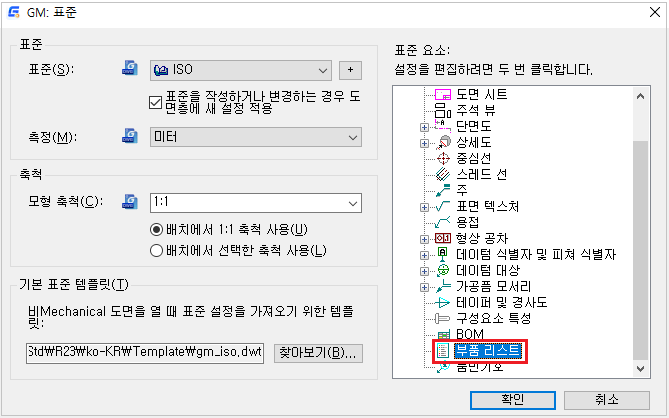

1. 명령창에 [ GMOP ]를 입력합니다.

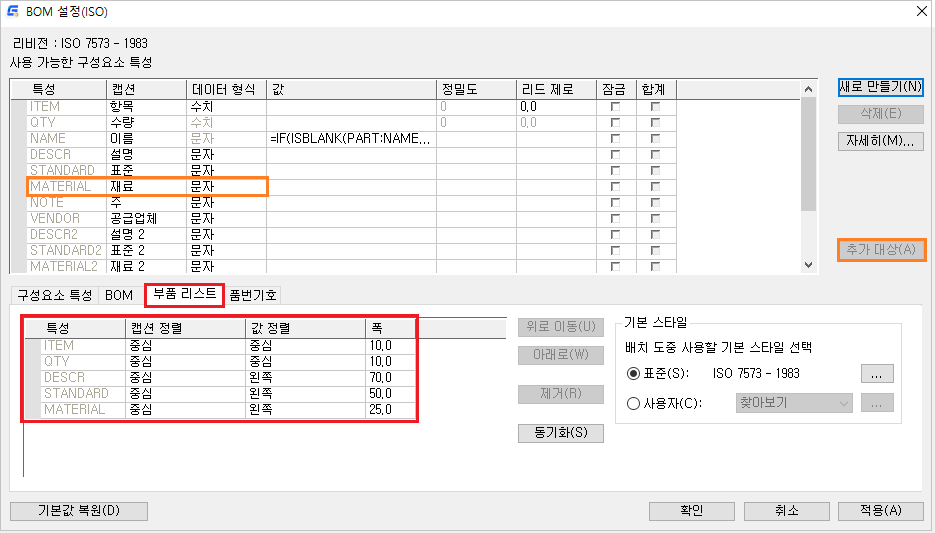

2. 표준 요소 목록 중 부품리스트를 더블 클릭 합니다.

3. 원하는 형태로 부품리스트를 편집하고 확인 버튼을 클릭합니다.

( [ MATERIAL ] 를 선택 후 [ 추가 대상 ] 버튼을 누르면 [부품 리스트]에 추가 됩니다.)

<<  부품 리스트 삽입 >>

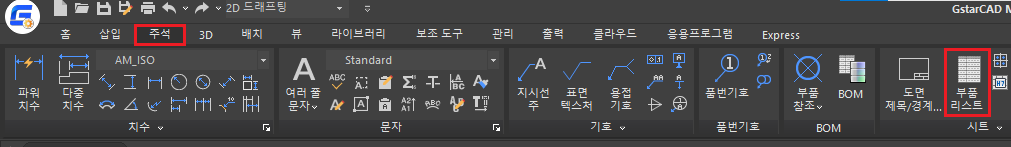

1. 주석 탭의 부품리스트 아이콘을 클릭합니다.

2. 삽입할 부품 리스트를 선택합니다. 부품 리스트를 추가하지 않았을 경우, 엔터를 누릅니다.

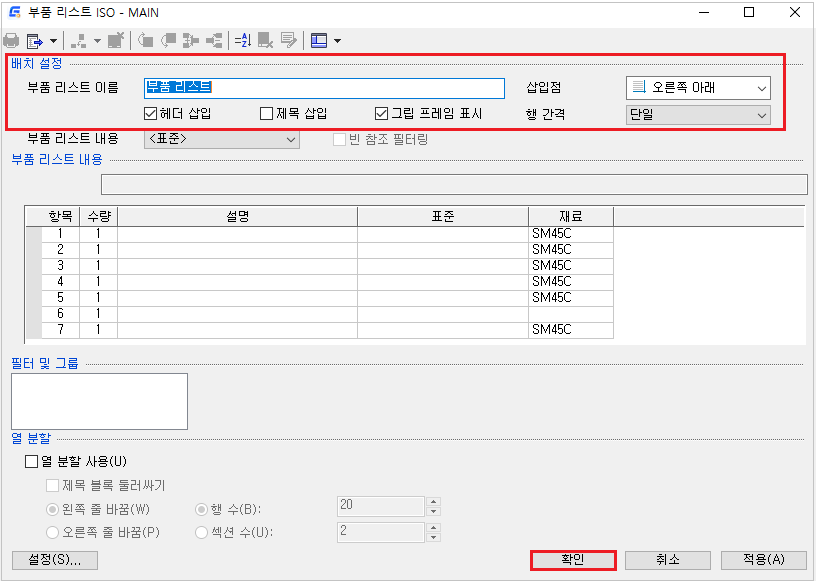

3. 부품 리스트 이름이나 삽입점 등을 수정하고 확인 버튼을 클릭합니다.

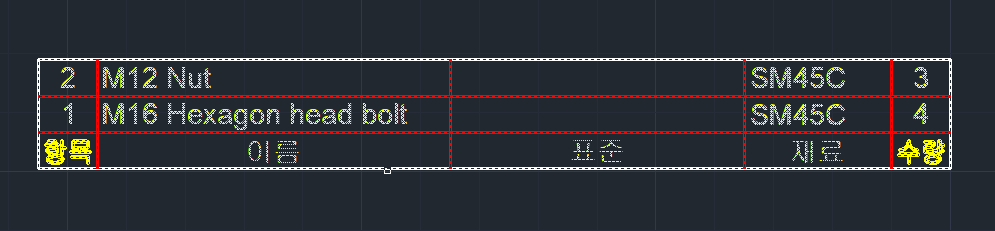

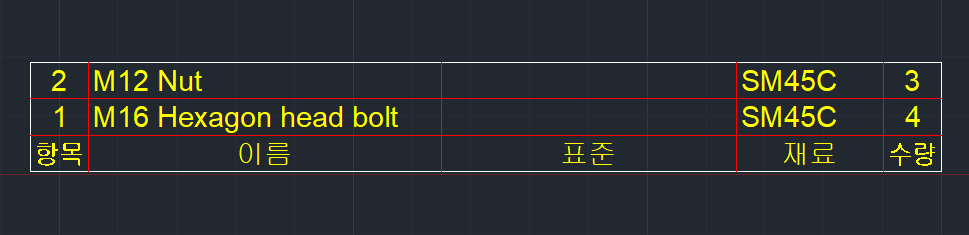

4. 원하는 위치에 부품 리스트를 삽입합니다.

<< BOM 엑셀로 내보내기 >>

1. [ 주석 ] 탭의 [ BOM ] 아이콘을 클릭합니다.

2. 원하는 BOM를 선택합니다. BOM을 추가하지 않았을 경우, 엔터를 치면 됩니다.

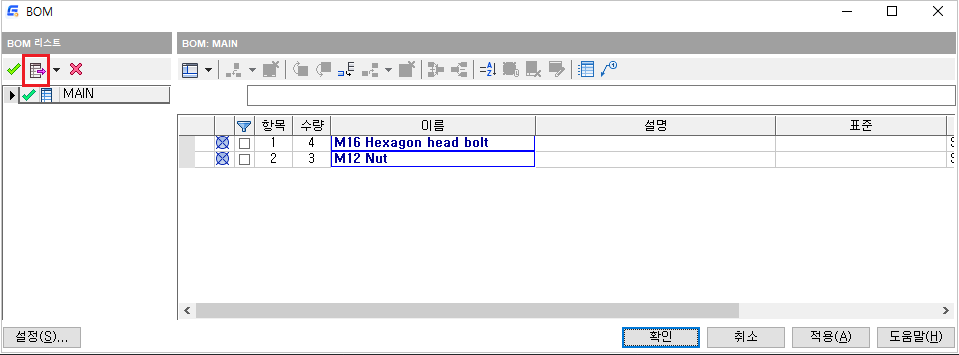

3. BOM을 확인하고 좌측 상단의 BOM 내보내기 버튼을 클릭합니다.

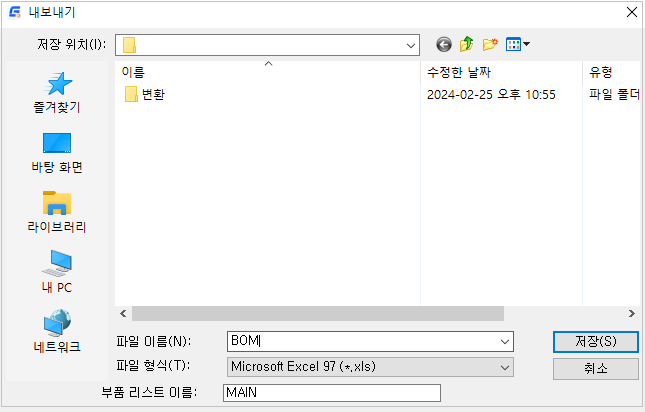

4. 원하는 위치와 파일 이름을 지정하고 저장 버튼을 클릭합니다.
