GstarCAD 치수 편집 명령어 DIMEDIT 기능에 대해 알아보겠습니다.

• 새로만들기(N)에 대해 알아보겠습니다.

1. 명령어 DIMEDIT를 입력 후, 치수 편집 타입에서 새로만들기 (N)을 입력합니다.

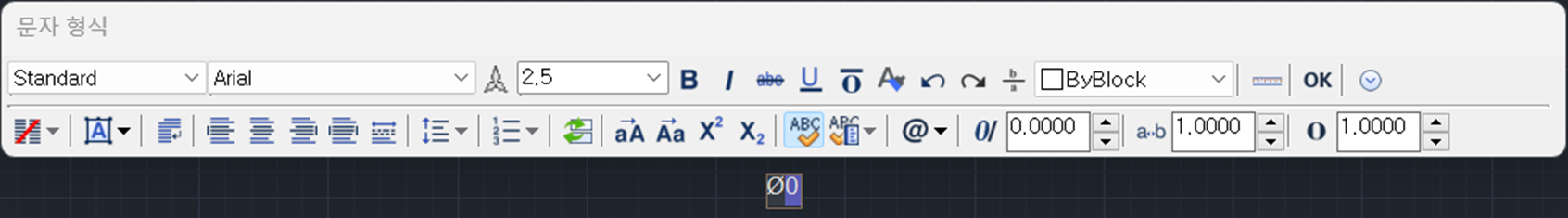

2. 아래 그림과 같이 TEXT 입력창이 나타납니다. %%C를 입력하여 파이를 치수 앞에 넣어줍니다.

여기서 0은 치수

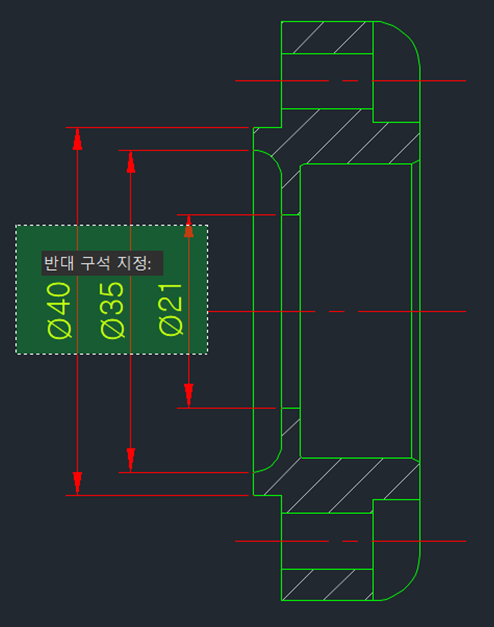

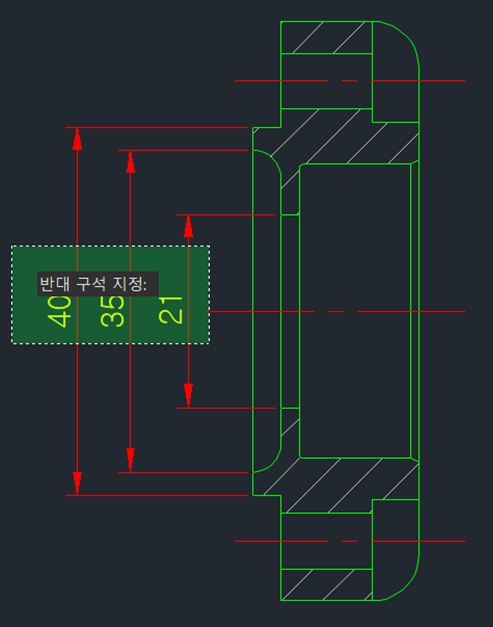

3. 편집할 치수를 드래그 하여 지정합니다.

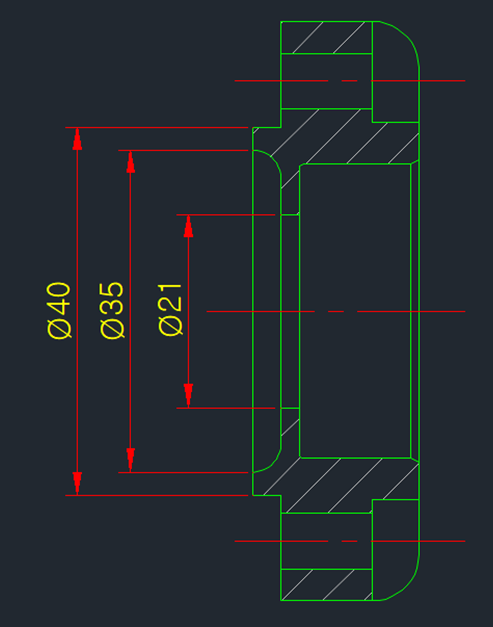

4. 선택된 모든 치수 앞에 파이 표시가 들어간 걸 확인할 수 있습니다.



• 회전에 대해 알아보겠습니다.

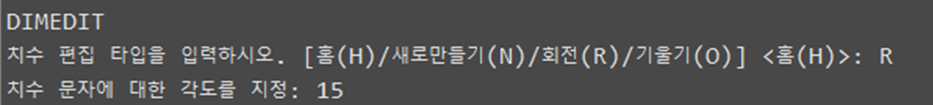

1. 명령어 DIMEDIT를 입력 후, 치수 편집 타입에서 회전(R)을 선택 후, 각도를 지정합니다.

2. 회전할 치수를 선택합니다.

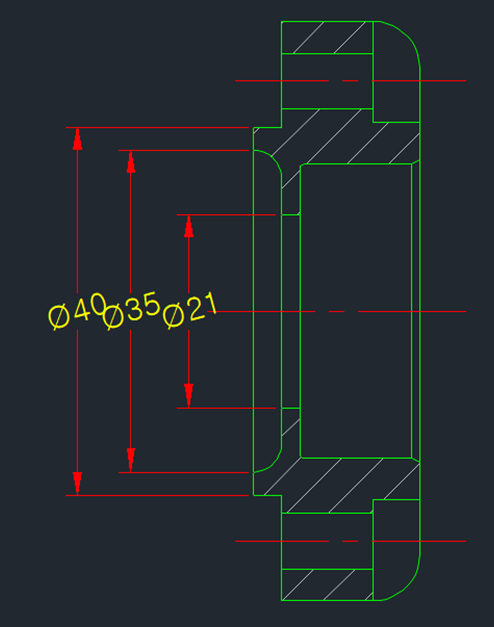

3. 아래와 같이 객체가 회전한 걸 확인할 수 있습니다.

* DIMEDIT를 입력 후, 치수 편집 타입에서 홈(H)을 이용하여 옵션을 기본 상태로 복귀 시킬 수 있습니다.*

• 기울기(O)에 대해 알아보겠습니다.

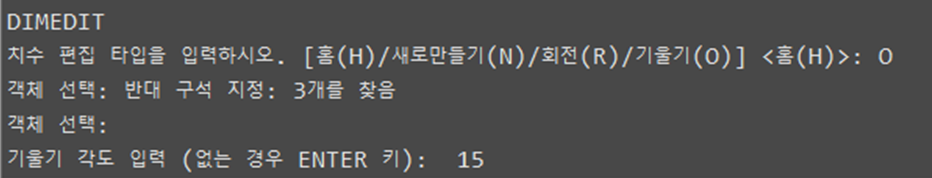

1. 명령어 DIMEDIT를 입력 후, 치수 편집 타입에서 기울기(O) 선택 후, 각도를 지정합니다.

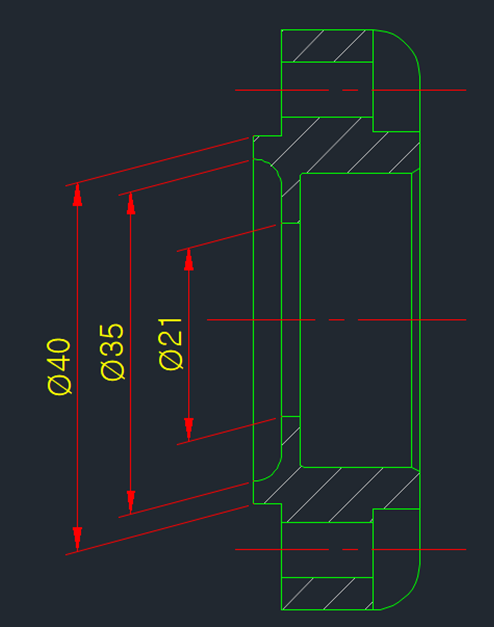

2. 치수를 선택하여 확인을 누르면, 아래와 같이 치수가 기울어진 걸 확인할 수 있습니다.
