객체에 따라 블록을 나열할 수 있습니다.

블록 기준점 설정에 따라 MEASURE의 작성이 달라지기 때믄에 알맞게 설정해주시기 바랍니다.

(자세한 설명을 위하여 동영상을 첨부하였습니다.)

• 선 따라서 블록 작성하기



1. 먼저 객체(선, 폴리선, 호, 원, 스플라인 등)를 지정합니다.

또한 객체에 일정한 간격으로 작성할 블록을 작성합니다.

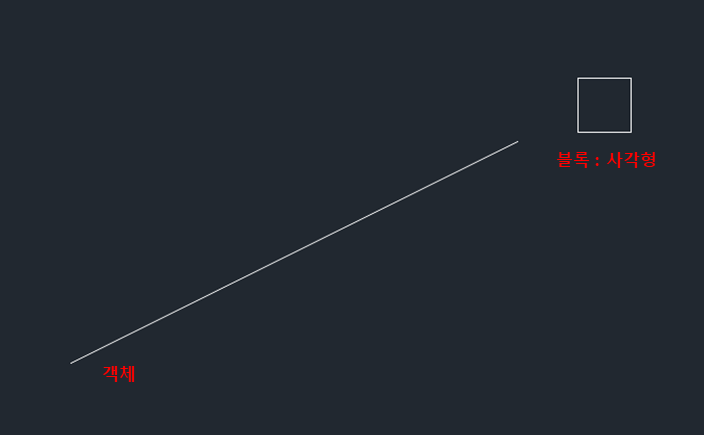

(여기서 왼쪽의 선이 객체, 오른쪽의 사각형이 블록입니다)

2. 명령어 MEASURE를 입력합니다.

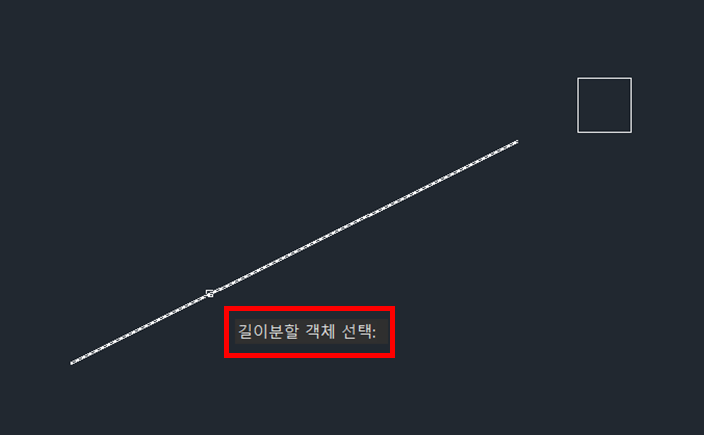

3. 길이를 분할 할 객체를 선택합니다.

4. 블록으로 작성하기 때문에 B를 입력한 뒤,

삽입할 블록 이름을 입력합니다. (여기서는 사각형)

5. 정렬 또는 미정렬 선택 후 블록의 간격을 설정합니다.

(정렬과 미정렬의 차이는 아래와 같습니다)

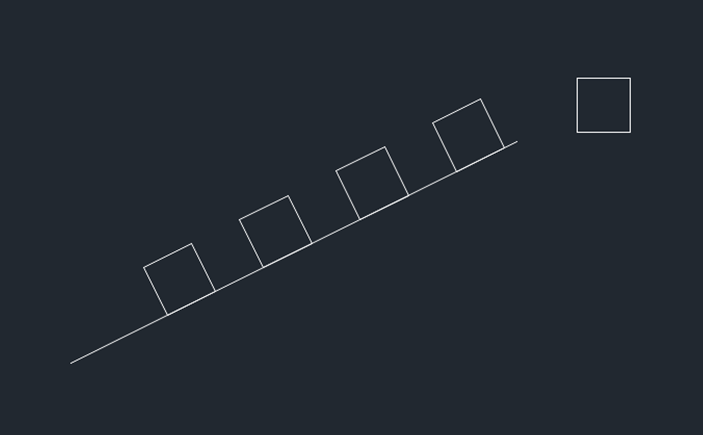

객체와 블록 정렬

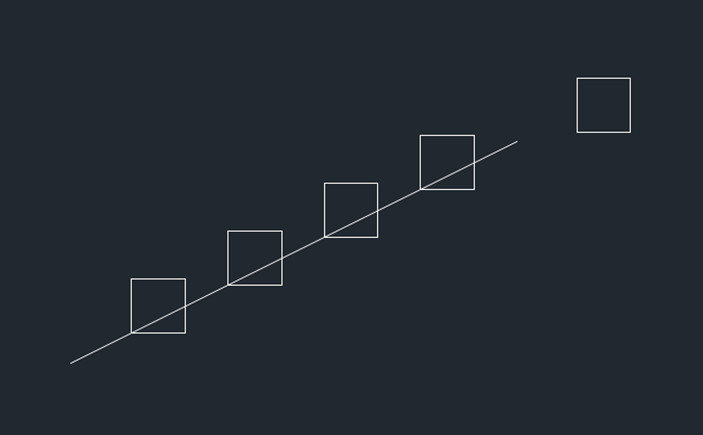

객체와 블록 미정렬
