스냅점이 안보일 때 설정 변경하기

최근 업데이트 : 2024-07-22 15:16:49

대상 제품 및 버전

GstarCAD 모든 버전

내용

1. OPTIONS 창에서 설정하기


1. 명령창에 OPTIONS를 입력합니다.

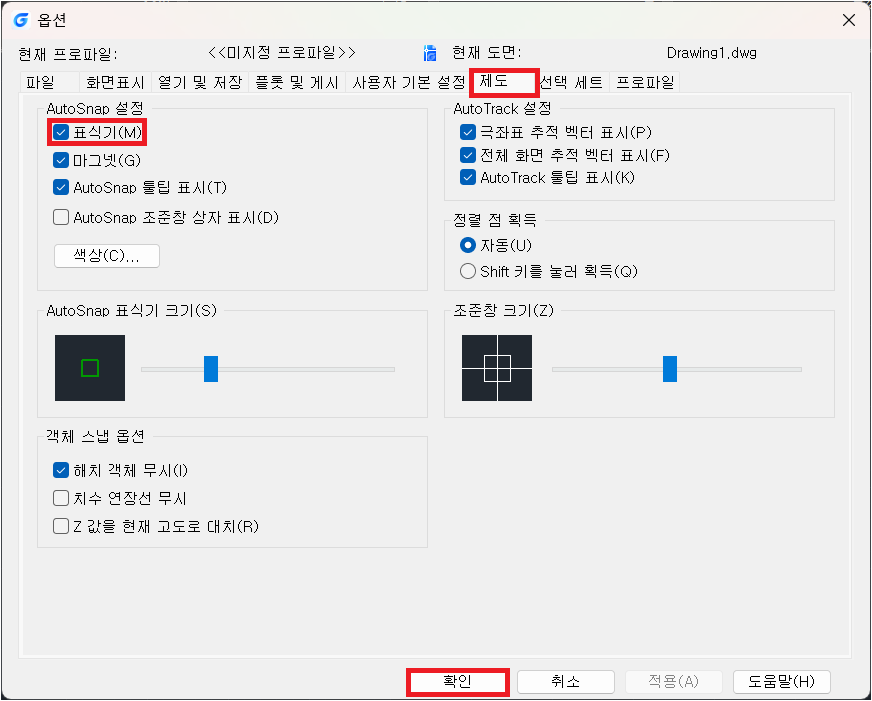

2.옵션창의 제도탭에서 표식기에 체크하고 확인을 누릅니다.



2.시스템 변수 값으로 설정하기


1.명령창에 AUTOSNAP를 입력합니다.



2.AUTOSNAP 값은 아래의 표에 따라서 설정할 수 있습니다.

각 값을 더한 합계가 AUTOSNAP의 값입니다. (기본값 63)


설정
0모든 SNAP 값 해제
1AutoSnap 표식기
2AutoSnap 툴팁
4AutoSnap 마그넷
8극좌표 추적
16객체 스냅 추적
32극좌표 추적, 객체 스냅 추적 및 직교 모드에 대한 툴팁
