선택한 객체를 일정한 간격으로 분할하거나 직접 지정한 거리 값으로 분할하여 점으로 표시할 수 있습니다.

(객체를 점의 개수로 나누는지 길이로 나누는지에 따라서 명령어가 달라집니다.)

• 일정한 간격으로 분할하기

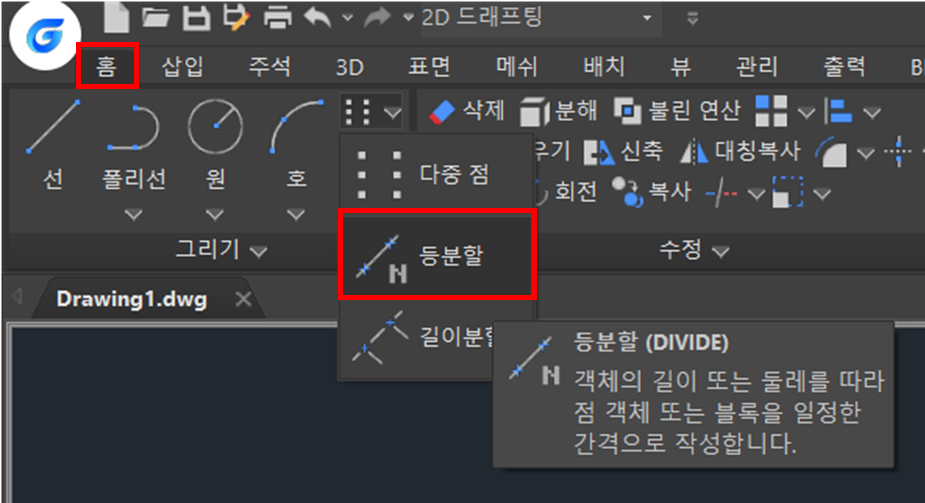

1. 명령어 DIVIDE를 입력하여 명령을 실행하거나 홈 탭 > 등분할 클릭합니다.

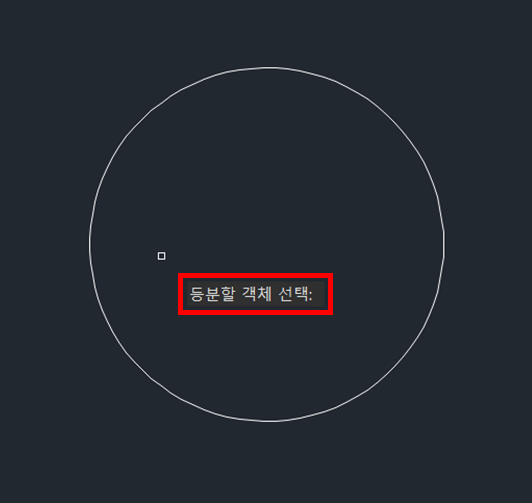

2. 등분할 객체를 선택합니다.

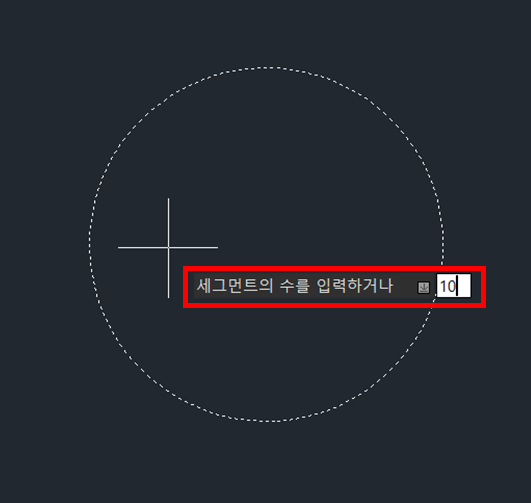

3. 분할 되어질 세그먼트의 개수를 입력합니다. (블록의 이름을 넣어 원하는 블록으로 나눌 수도 있습니다)

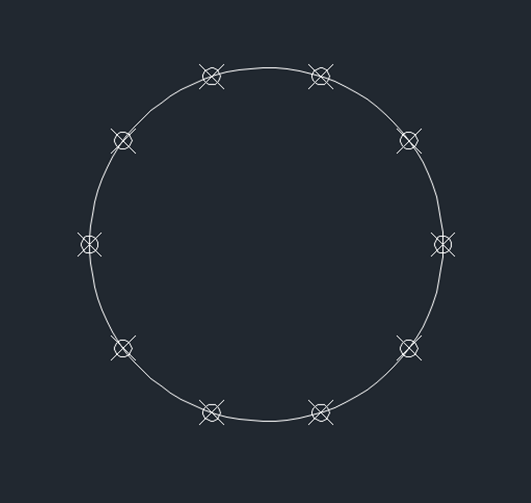

4. 아래와 같이 지정한 개수 값으로 분할되어 점이 표시된 것을 확인할 수 있습니다.

• 직접 지정한 길이 값으로 분할하기

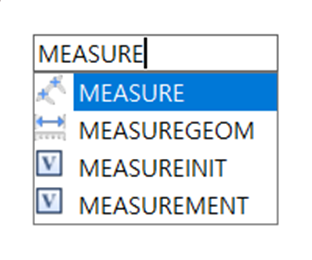

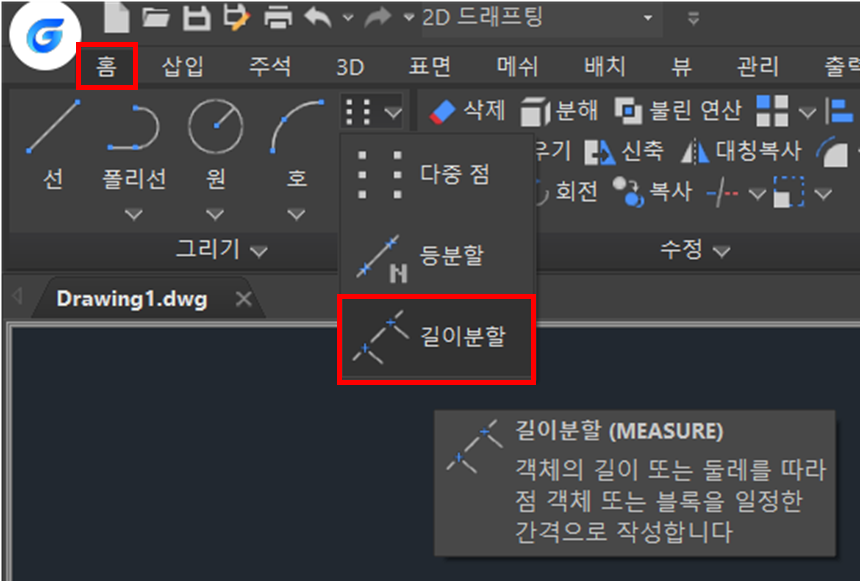

1. 명령어 MEASURE를 입력하여 명령을 실행하거나 홈 탭 > 길이분할 클릭합니다.

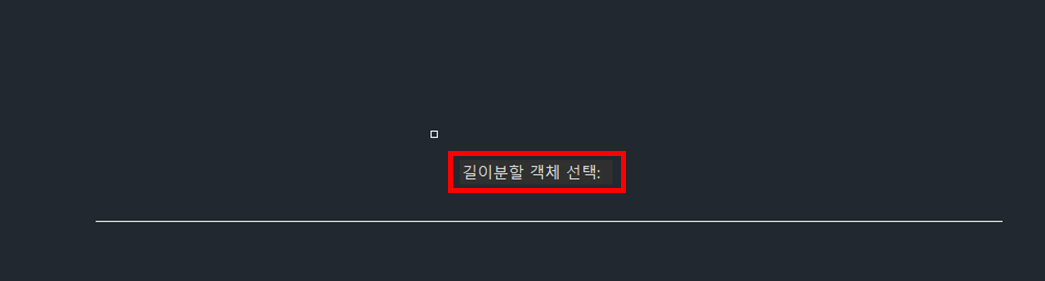

2. 길이분할 객체를 선택합니다.

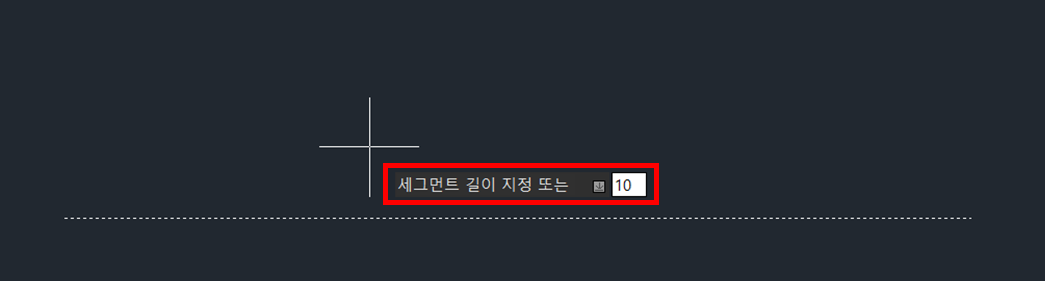

3. 원하는 세그먼트 길이를  입력합니다. (블록의 이름을 넣어 원하는 블록으로 나눌 수도 있습니다)

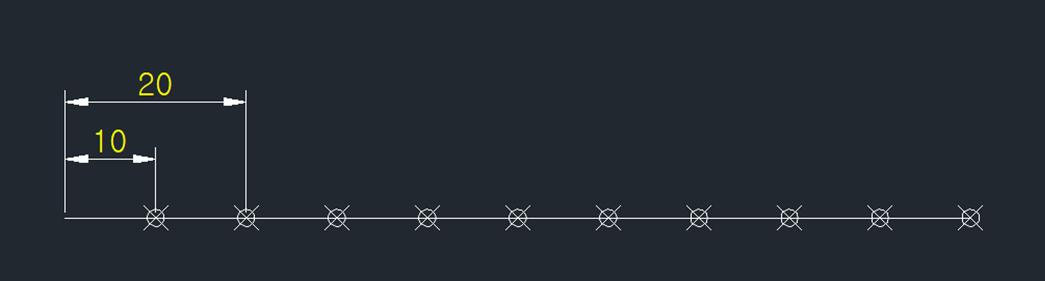

4. 아래와 같이 지정한 길이 값으로 분할되어 점이 표시된 것을 확인할 수 있습니다.

TIP

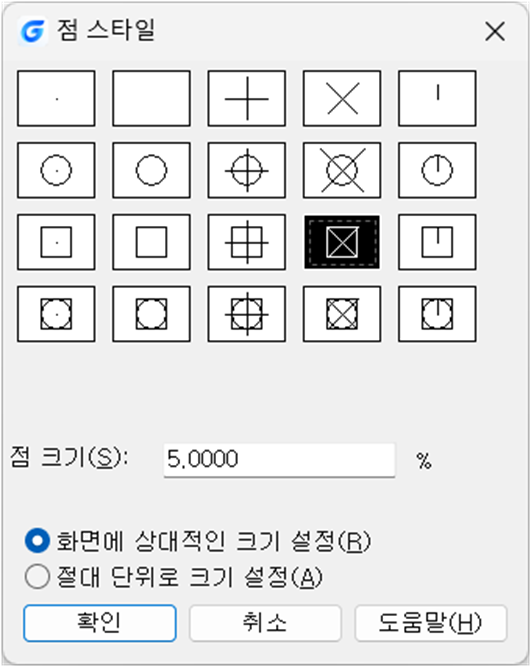

명령어 DDPTYPE를 입력하여 표시할 점의 형태를 변경하면 분할된 지점을 확인하기 좋습니다.
