하나의 도면 파일에 도곽(폼)으로 지칭되는 도면 프레임이 여러 개 작성되어 있는 경우,

Batch Print 기능의 [DWG/DXF로 분할] 옵션을 통해 각 프레임과 그 내부 객체를 개별 DWG 파일로 저장할 수 있습니다.

도면 프레임은 블록, 외부 참조, 폴리선(직사각형) 객체를 기준으로 판별됩니다.

본 게시물은 외부 참조를 기준으로 작성되었으며, 도면에 따라 기본 필터를 조정하여 유사한 방식으로 활용할 수 있습니다.

1.명령창에 BP를 입력합니다.

2.기본 필터를 '외부 참조'로 설정합니다.

※현재 도면에 해당하는 객체가 없으면 기본 필터 내용에 표시되지 않습니다.

3.'도면에서 선택'을 클릭합니다.

4. 기본 필터로 사용될 외부 참조 객체를 선택합니다.

5.'프레임 지정'을 클릭하여 원하는 영역을 지정함니다.

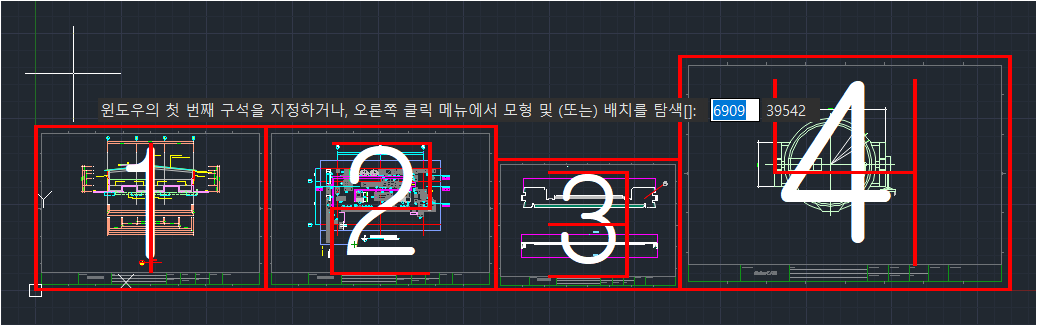

영역 내에 포함된 도면 프레임은 다음과 같이 표시됩니다.

6.하단의 플롯 옵션 중 'DWG로 분할'을 선택합니다.

7.파일 설정에서  세부 사항을 설정합니다.

(저장 경로, 접두어 등의 저장 파일에 대한 옵션을 설정할 수 있습니다.)

8.'확인'을 클릭합니다.

8.지정한 폴더에 개별 DWG 파일이 생성된 것을 확인할 수 있습니다.
