GstarCAD2025 에서는 매개변수 제약 조건을 도입하며, 기하학적 구속 조건을 설정할 수 있는 기능이 PLUS 제품에 추가되었습니다.

기하학적 구속 조건유형은 총 12가지가 있습니다.

1. 일치  : 두 점을 동일한 위치에 고정하거나, 한 점이 객체 또는 객체의 연장선 위에 있도록 제한합니다.

2. 동일선상 : 두 선이 동일한 무한 직선 위에 있도록 제한합니다.

3. 동심 : 선택한 원, 호(Arc) 또는 타원이 동일한 중심점을 유지하도록 제한합니다.

4. 고정 : 점 또는 곡선을 WCS 에 대해 고정된 위치와 방향으로 유지합니다.

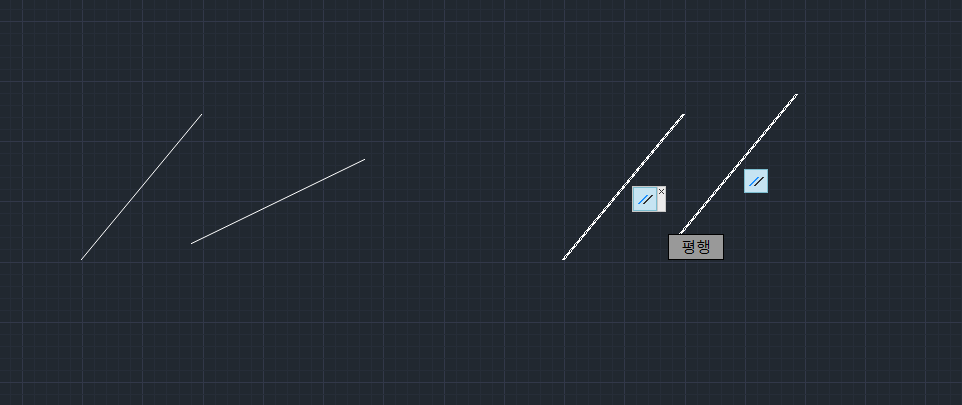

5. 평행 : 두 선이 동일한 각도를 유지하도록 제한합니다.

6. 직교 : 두 선 또는 폴리라인 세그먼트가 서로 90도 각도를 유지하도록 제한합니다.

7. 수평 : 선 또는 점 쌍이 현재 UCS의 X축과 평행하도록 제한합니다.

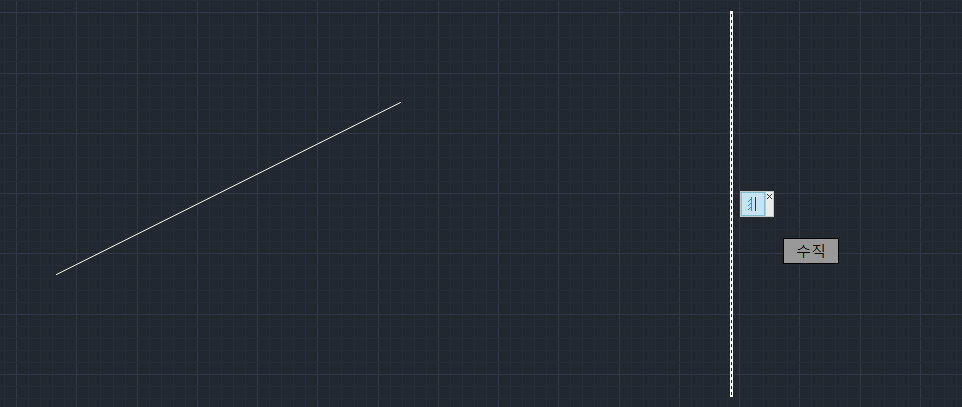

8. 수직 : 선 또는 점 쌍이 현재 UCS의 Y축과 평행하도록 제한합니다.

9. 접점 : 두 곡선이 서로 또는 연장선에서 접점을 유지하도록 제한합니다.

10. 부드러움 : 스플라인(Spline)이 인접한 스플라인, 선(Line), 호(Arc), 폴리라인과 G2 연속성을 유지하도록 제한합니다.

11. 대칭 : 두 개의 곡선 또는 점이 선택한 대칭선을 기준으로 대칭을 유지하도록 제한합니다.

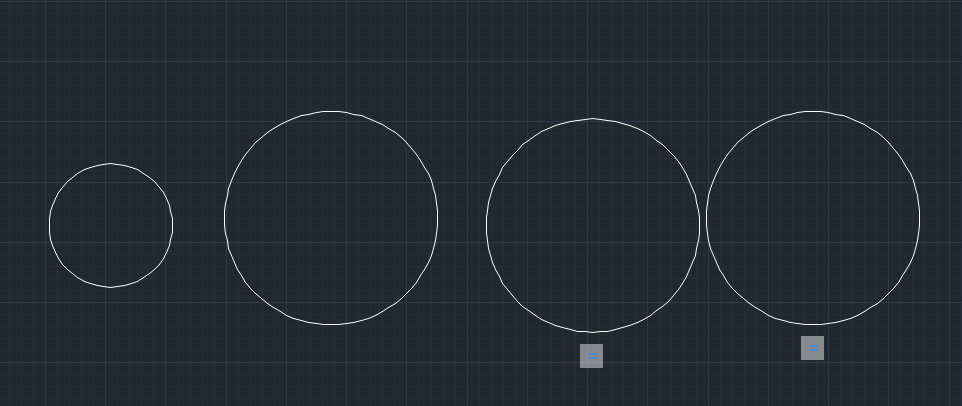

12. 같음 : 두 선 또는 폴리라인 세그먼트가 동일한 길이, 혹은 호와 원이 동일한 반지름 값을 유지하도록 제한합니다.

※명령어 CONSTRAINTSETTINGS 입력하거나 해당 버튼을 클릭하여 구속 조건을 편집할 수 있습니다.
