아래 방법을 통하여 이미 작성된 치수의 문자 크기를 변경할 수 있습니다.

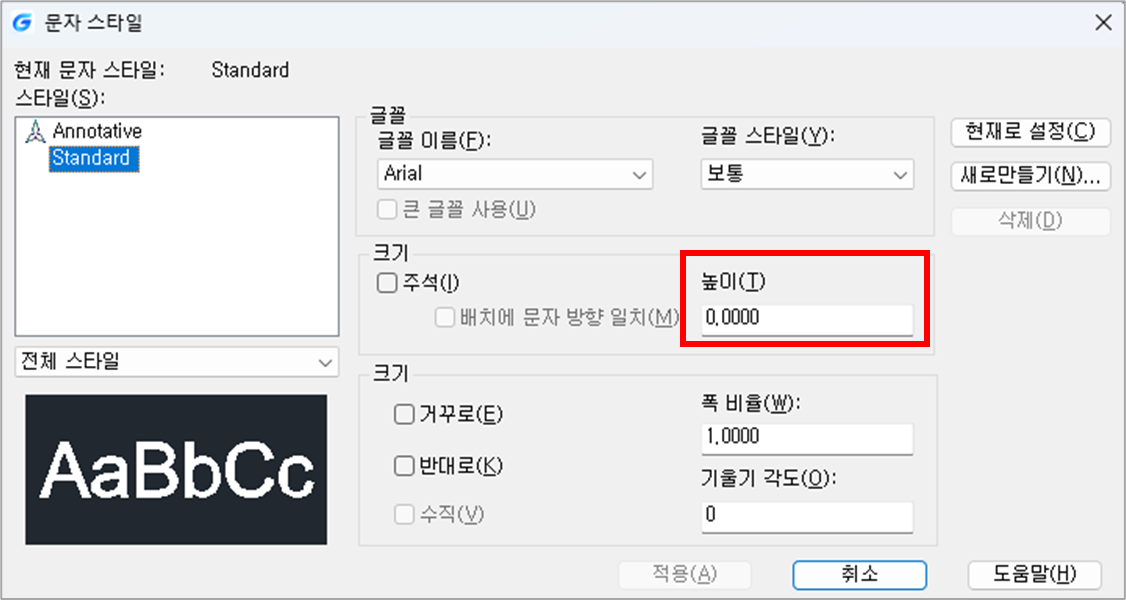

설정 변경 전 문자스타일의 높이가 0으로 설정되어있는지 확인합니다.

문자스타일의 높이가 0이 아니라면 해당 스타일의 문자높이가 고정되어,

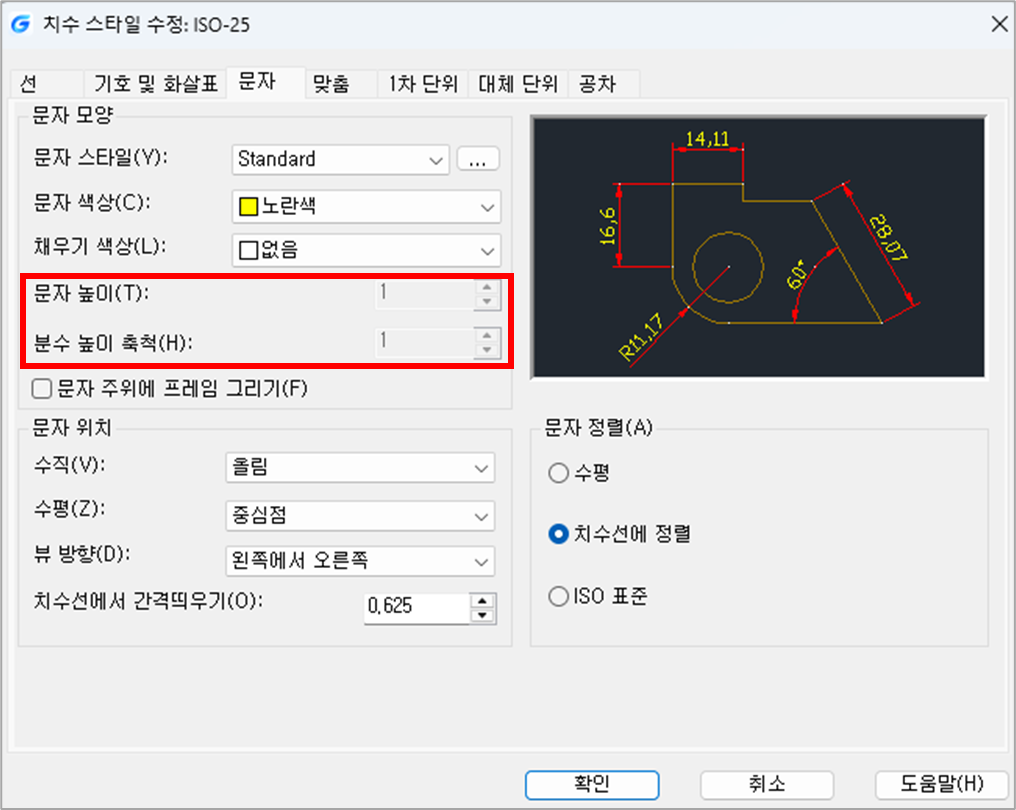

아래 그림처럼 치수스타일 창에서 문자 높이를 변경할 수 없습니다.

1. 명령어 [DIMSTYLE]을 입력하여 치수스타일 관리자를 실행합니다.

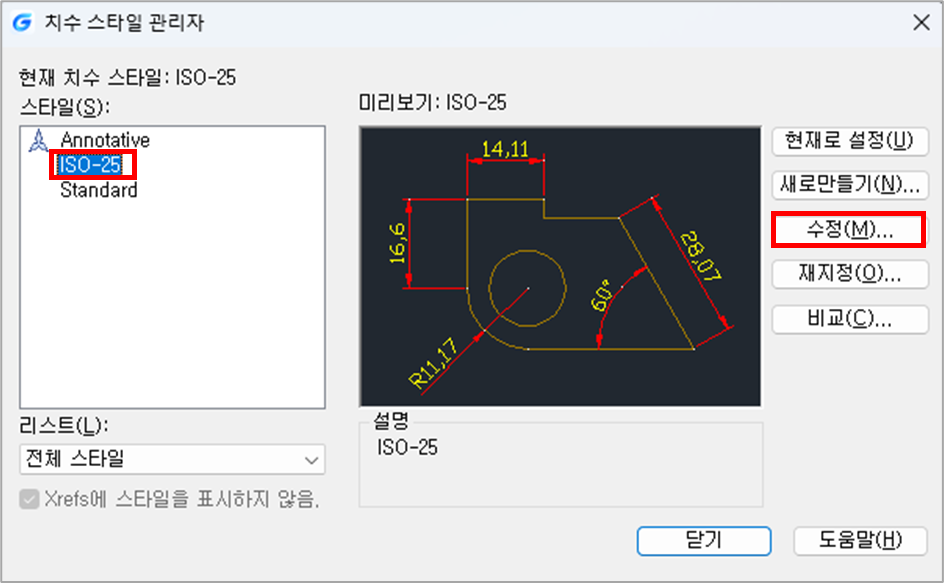

2. 수정하려는 스타일을 선택하고 수정을 누릅니다.

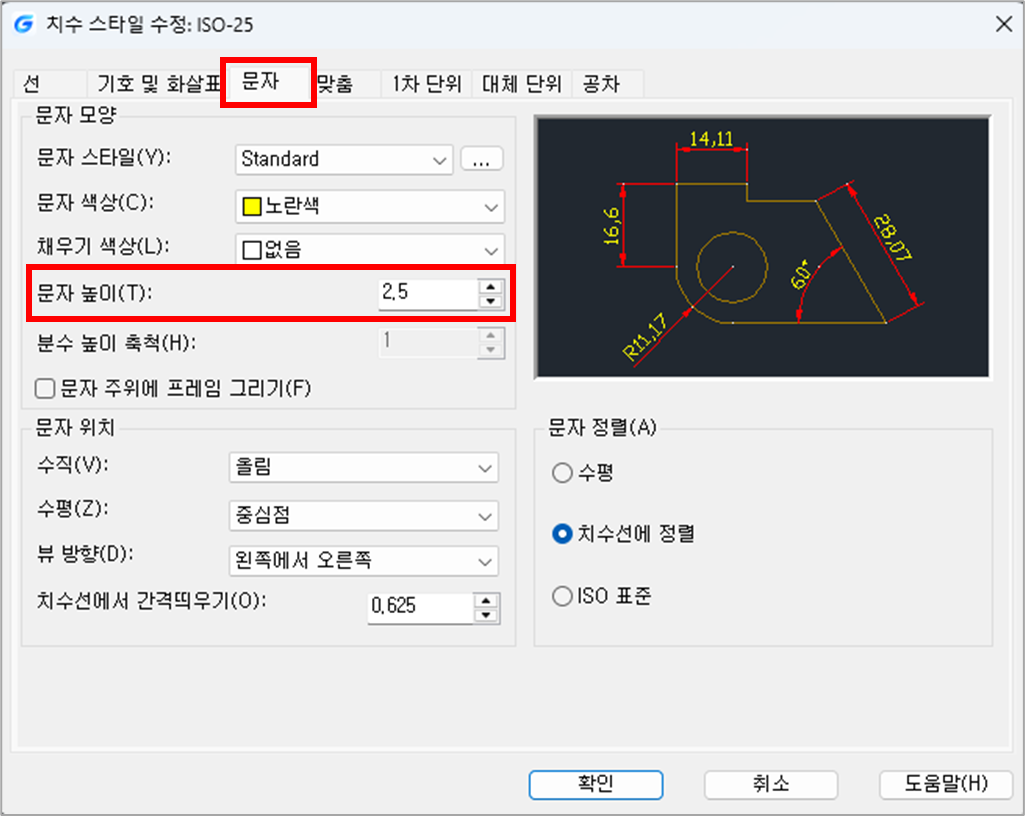

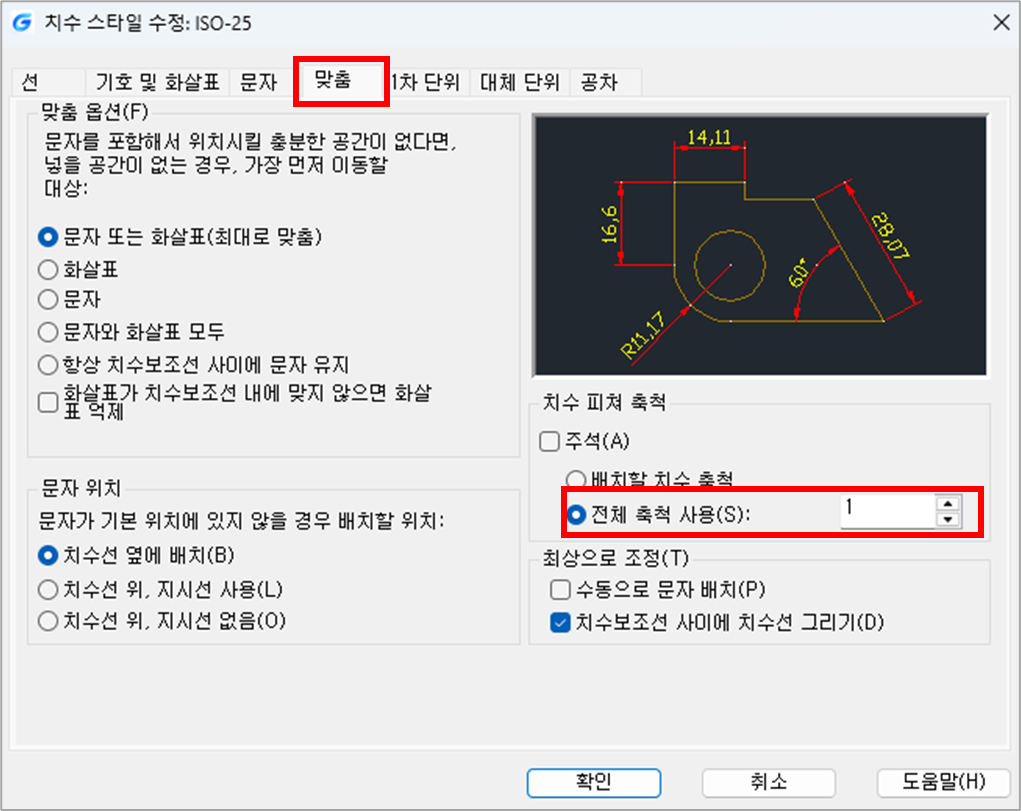

3, 문자탭에서 문자 높이를 변경하거나, 맞춤탭에서 축척 비율을 변경합니다.

4. 수정한 치수스타일이 일괄적으로 적용됩니다.

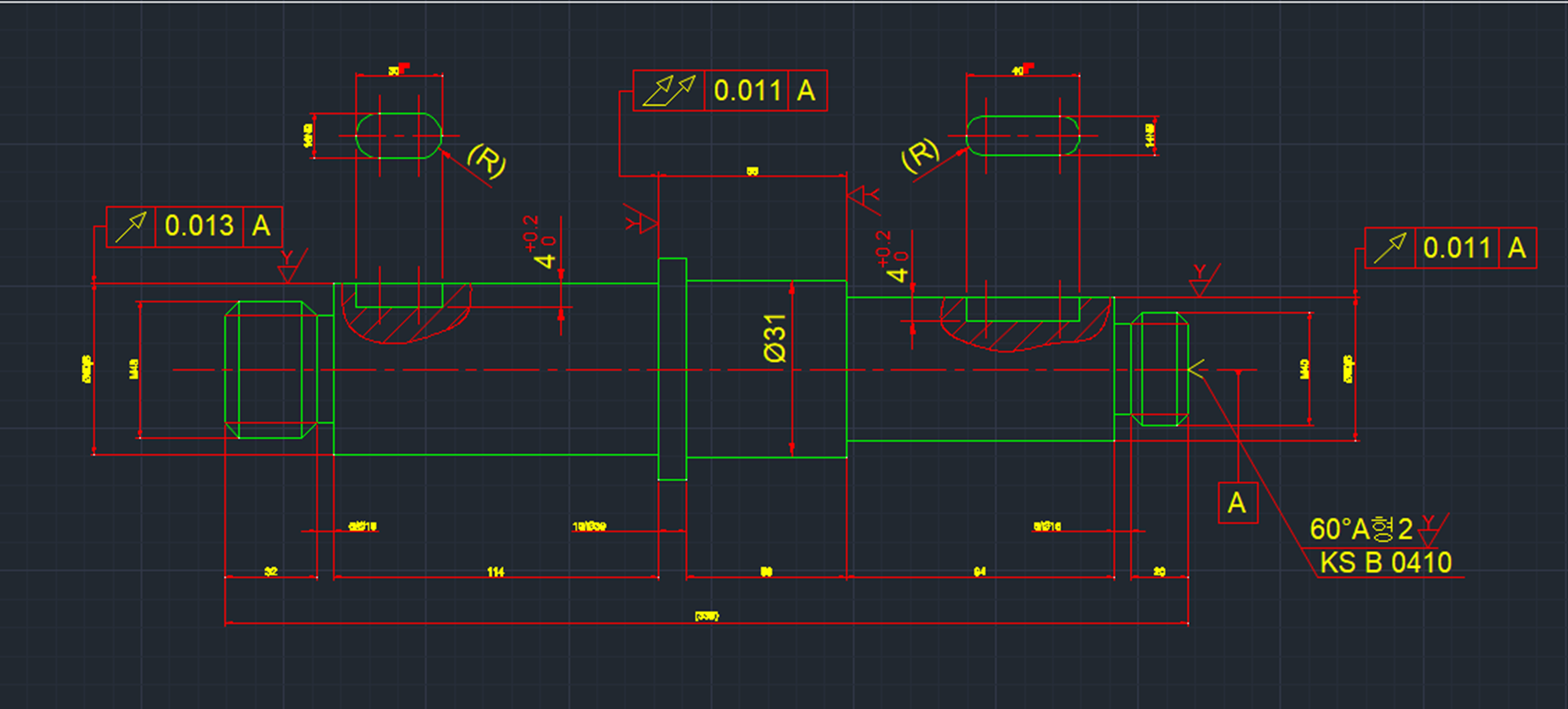

수정 전
문자높이 수정 후
전체 축척 사용 수정 후 (화살표 축척까지 수정됨)

<스타일 재지정>을 선택하여 수정하면 기존 치수에는 아무 변화가 없으며 이후 작성될 치수부터 적용됩니다.

즉, 치수스타일 관리자에서 한번에 변경하기 힘듭니다. 따라서 아래 방법들을 사용하여야 합니다.



1. 치수스타일 관리자 혹은 명령어 [DIMSCALE]을 입력하여 축척을 변경합니다.

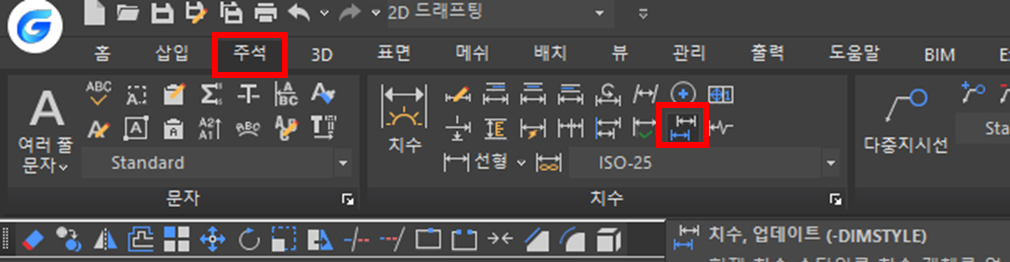

2. 명령어 [-DIMSTYLE] 혹은 [리본메뉴 > 치수 > 치수,업데이트] 를 클릭합니다.

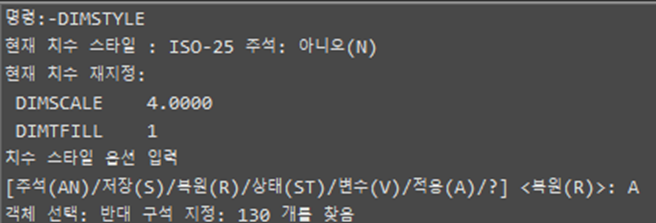

3. 'A'를 입력 후 변경할 치수 객체를 선택합니다.

4. 치수가 업데이트 됩니다.

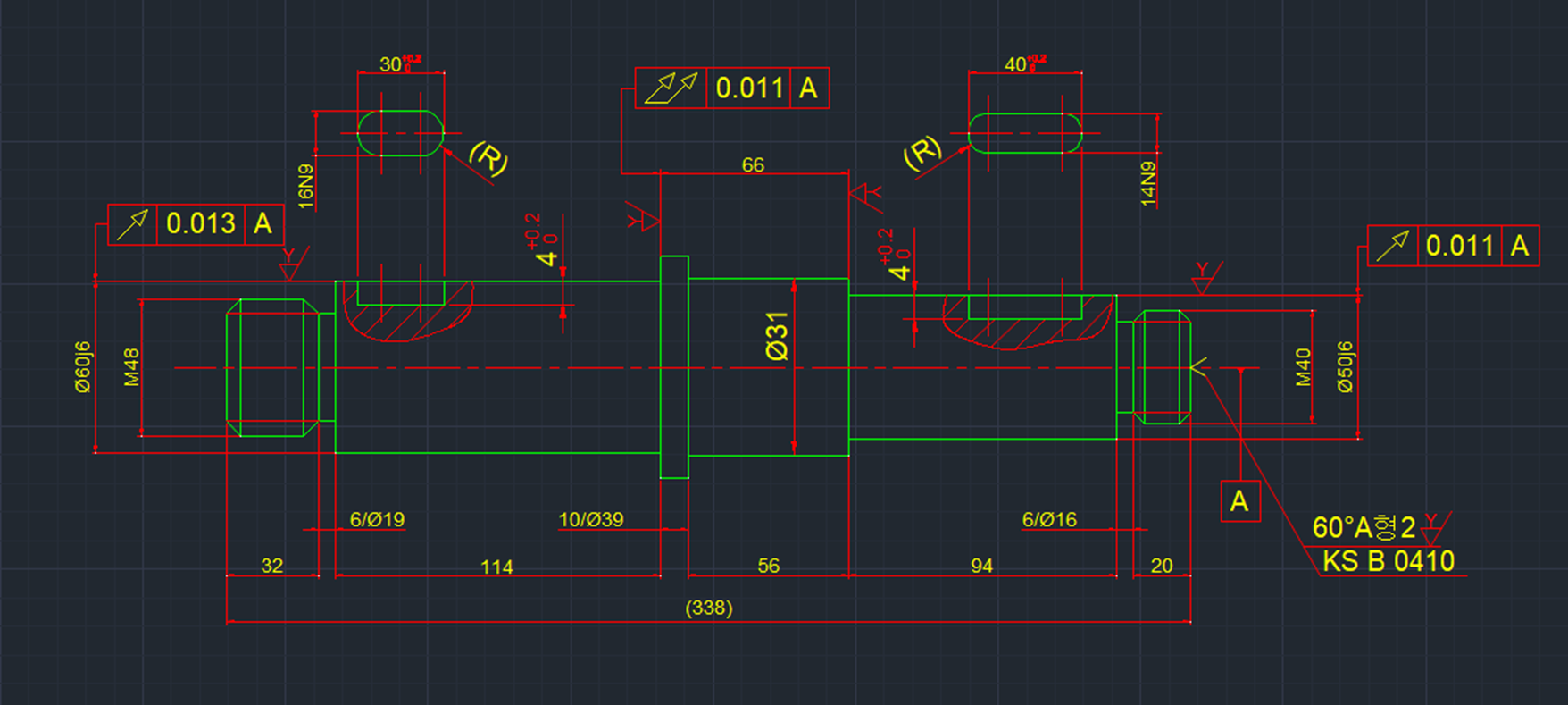

치수 업데이트 전

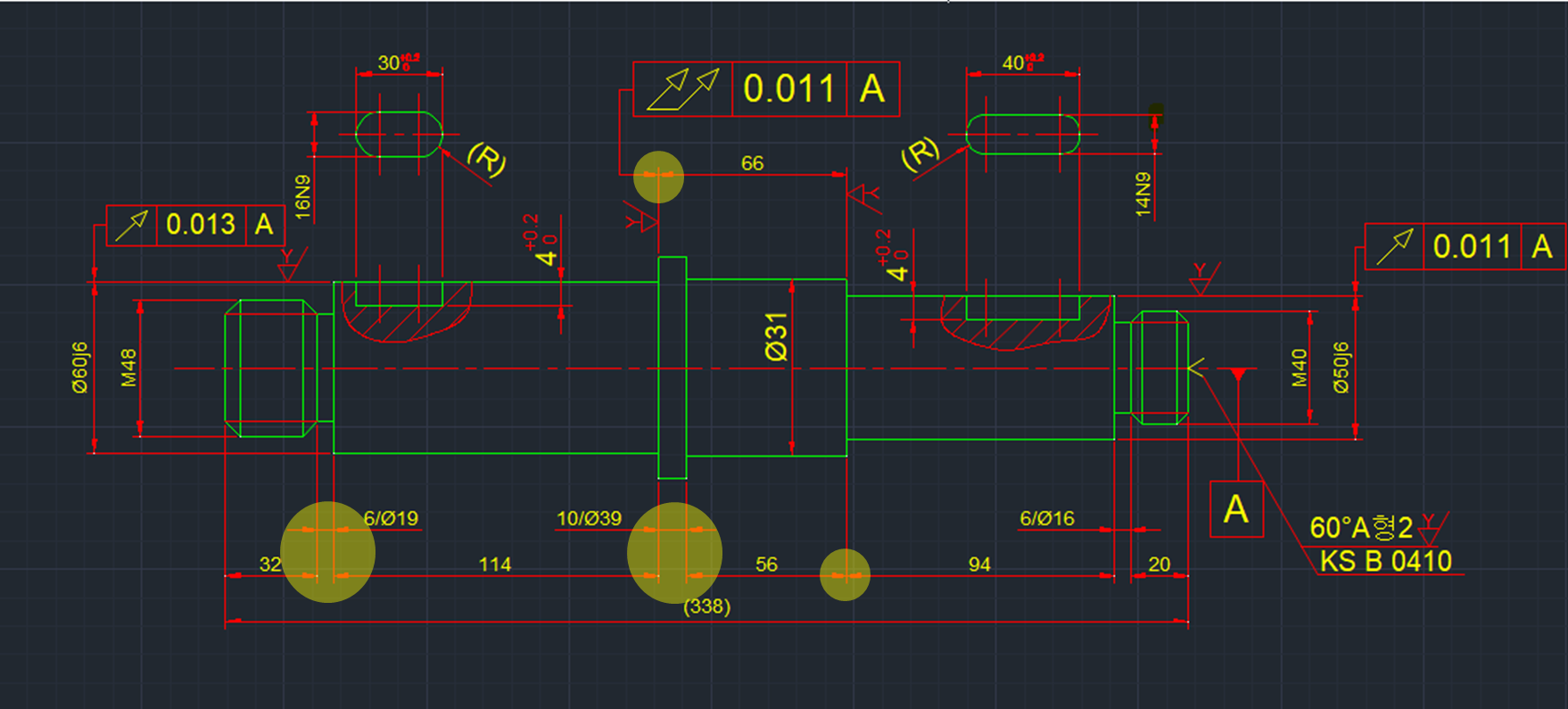

치수 업데이트  후
