다양한 도면에서는 서로 다른 단위가 필요할 수 있습니다.

예를 들어, 건축 설계에서는 미터를 사용할 수 있고, 기계 설계에서는 인치를 사용할 수 있습니다.

GstarCAD 2025 에서는 새로 추가된 DWGUNITS 명령을 통해 도면의 단위를 변경할 수 있습니다.

이를 통해 도면의 표준 크기 및 주석 요구 사항을 충족하고, 서로 다른 단위 사용으로 인한 오류를 방지할 수 있습니다.

명령어 DWGUNITS를 입력합니다.

현재 선택한 객체의 길이가 3.5mm로 설정이 되어있는 것을 확인할 수 있습니다.

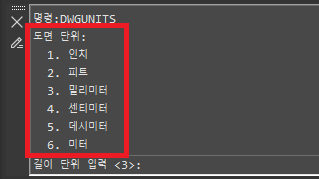

변경할 단위를 선택합니다.

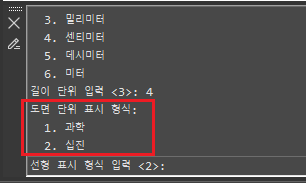

단위 표시 형식을 선택합니다.

단위의 정밀도를 설정합니다.

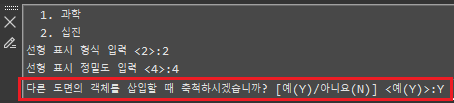

Y를 입력하여 다른 도면에서 삽입된 객체를 스케일링 하도록 설정합니다.

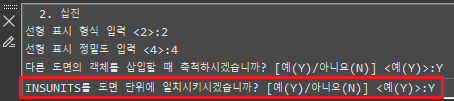

Y를 입력하여 INSUNITS 시스템 변수를 도면 단위와 일치하도록 설정합니다.

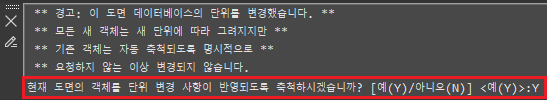

Y를 입력하여 현재 도면의 객체들이 단위 변경을 반영하도록 스케일을 조정합니다.

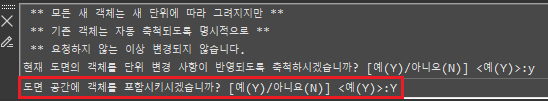

Y를 입력하여 도면 공간에 객체를 포함시킵니다.

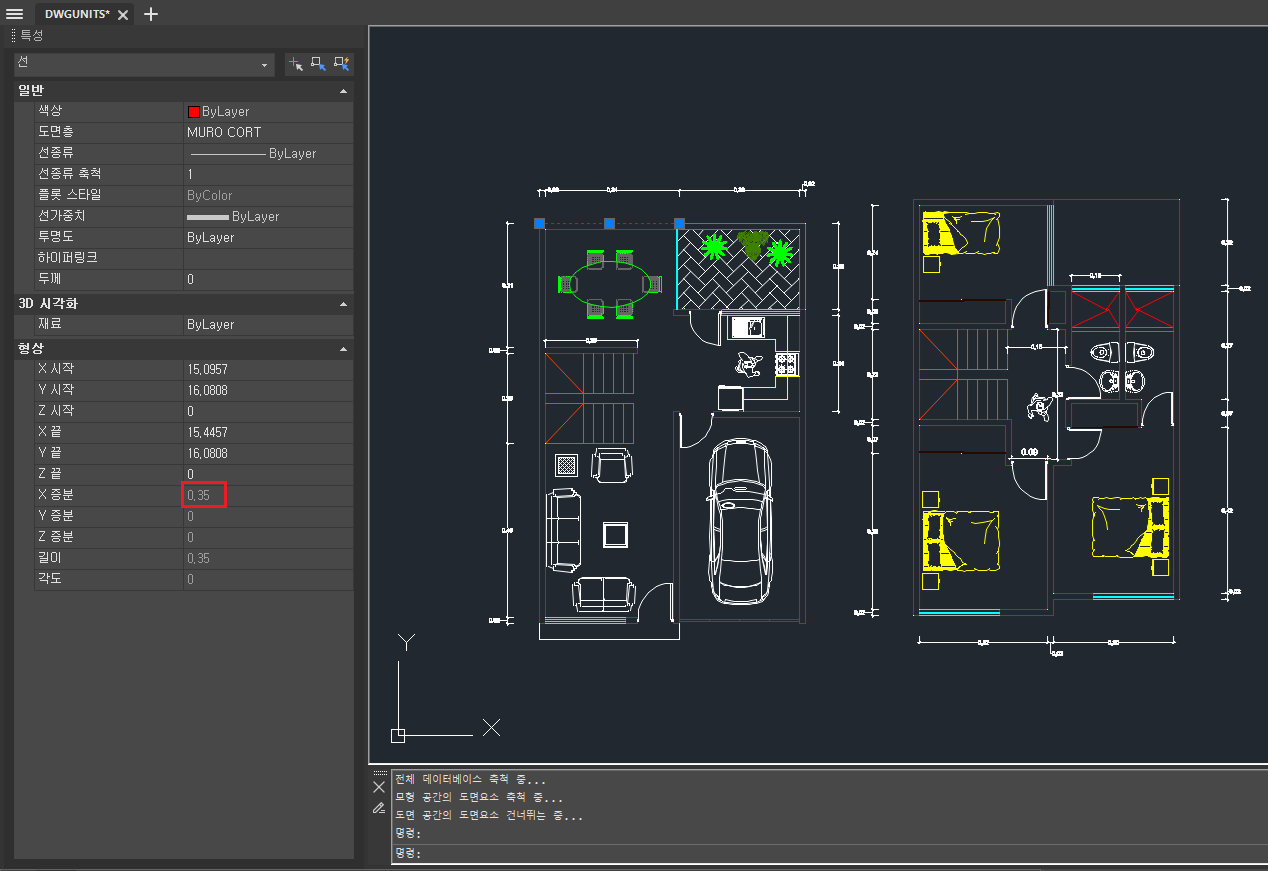

단위가 변경된 것을 확인할 수 있습니다.
