동적 블록 생성하기 - 가시성

최근 업데이트 : 2025-03-27 17:35:16

대상 제품 및 버전

GstarCAD Professional 모든 버전

내용

GstarCAD에서 블록 편집기의 가시성 기능을 가진 동적 블록을 만들 수 있습니다.

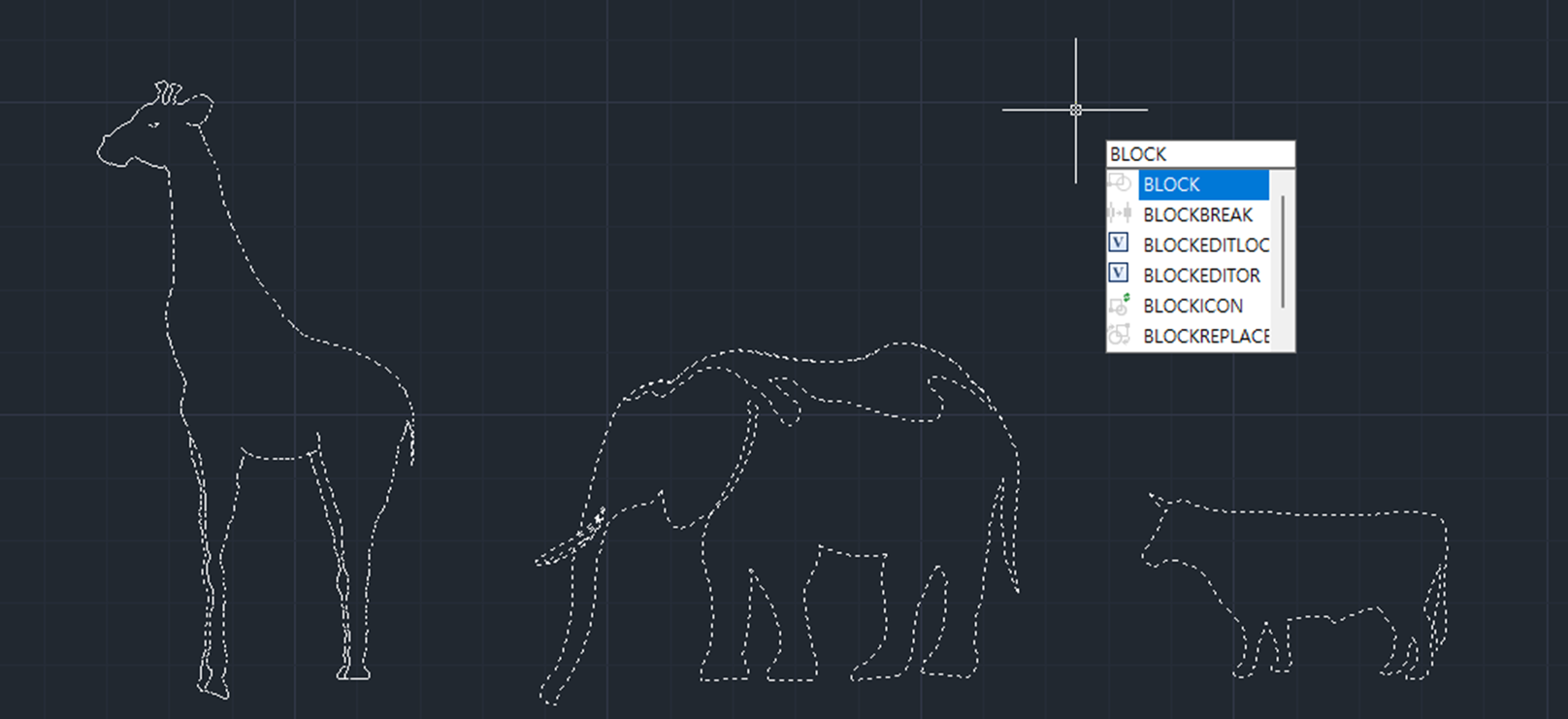

1. 다음과 같이 세 동물을 한개의 블록으로 정의합니다.

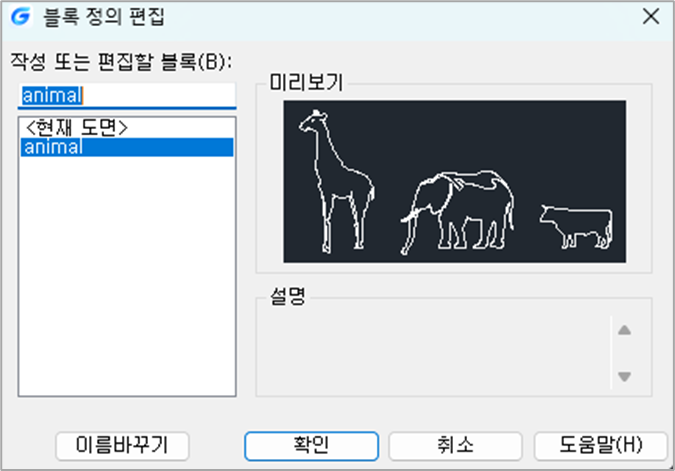

2. 명령어[BEDIT]를 입력하거나 블록을 두 번 클릭하여 블록 편집기를 실행합니다.

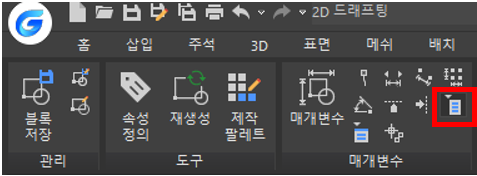

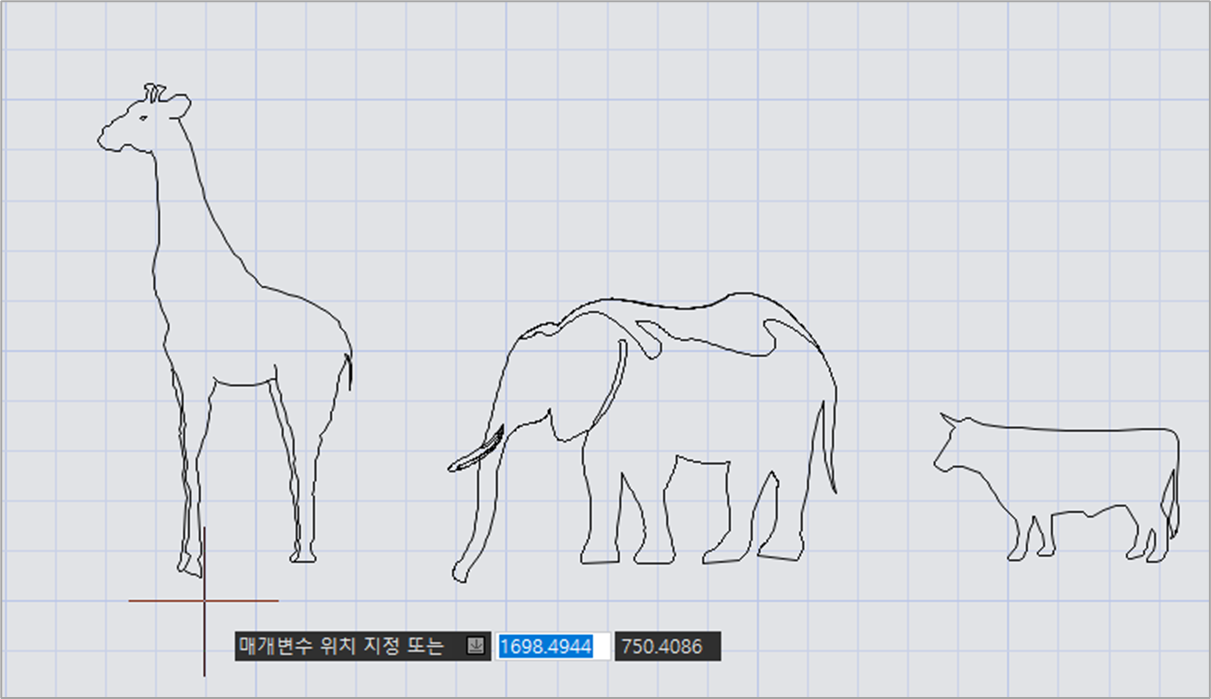

3. [리본메뉴 > 매개변수 > 블록 매개변수, 가시성 ]을 클릭한 후 가시성 표시기의 위치를 지정합니다.




3-1. 명령어 창에 [그립 수 입력]이 표시되면 1을 입력합니다.

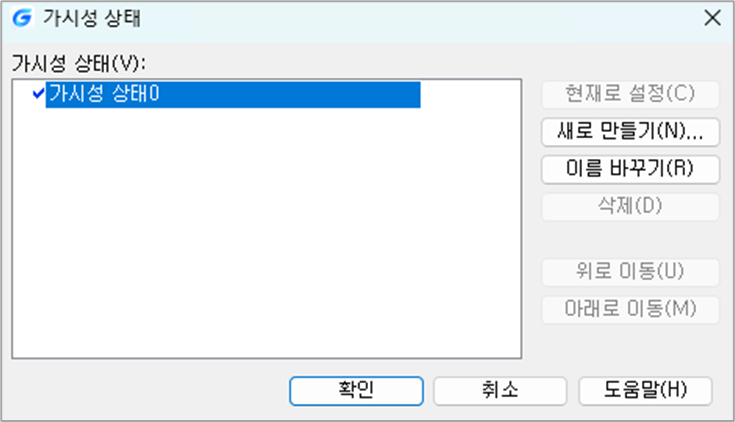

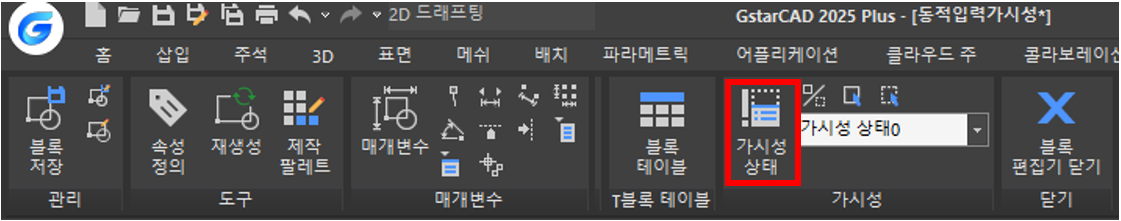

4. [리본메뉴 > 가시성 > 가시성 상태]를 클릭하여 가시성 상태 대화상자를 실행합니다.

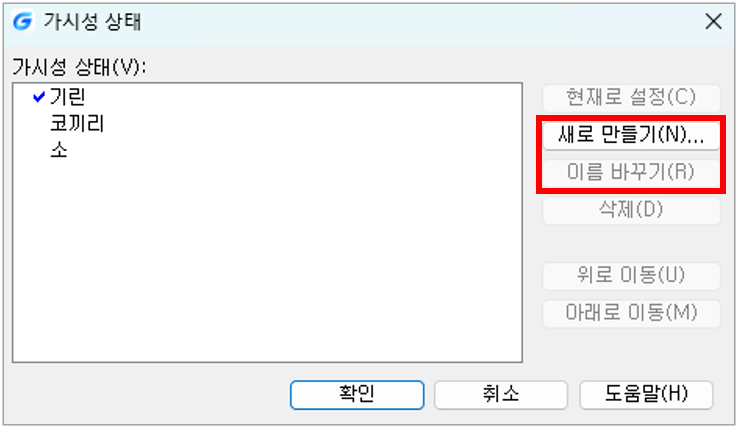

5. [새로 만들기], [이름 바꾸기] 등을 사용하여 아래와 같이 [가시성 상태]를 추가합니다.

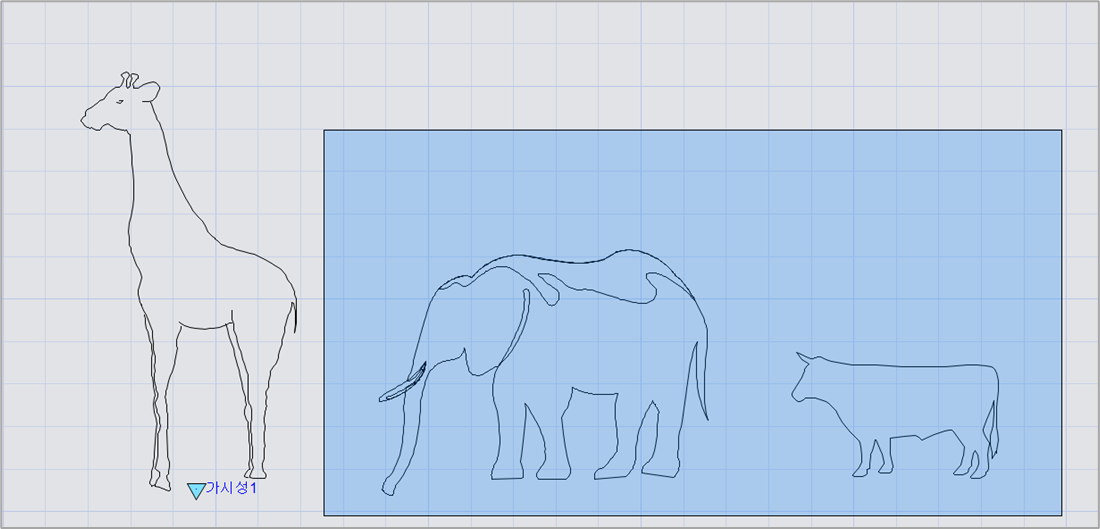

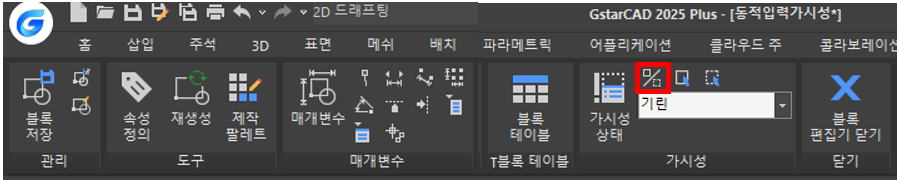

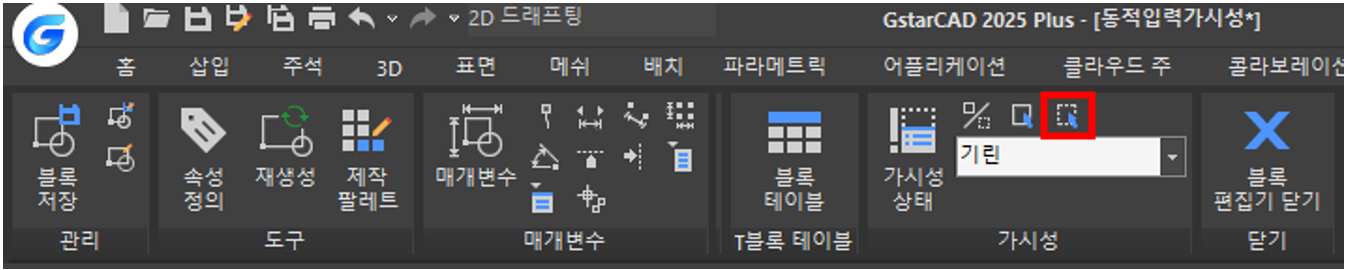

6. 가시성 상태를 기린 으로 선택한 후 [리본메뉴 > 가시성 > 숨김]을 클릭하여 기린을 제외한 동물을 선택합니다.

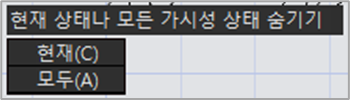

6-1. 명령어창에 [현재 상태나 모든 가시성 상태 숨기기]가 표시되면 현재를 선택합니다.

다른 두 동물에도 동일하게 진행합니다.



6-2 [리본메뉴 >가시성>가시성 모드]를 선택하면 숨김처리된 객체를 표시 할 수 있습니다.

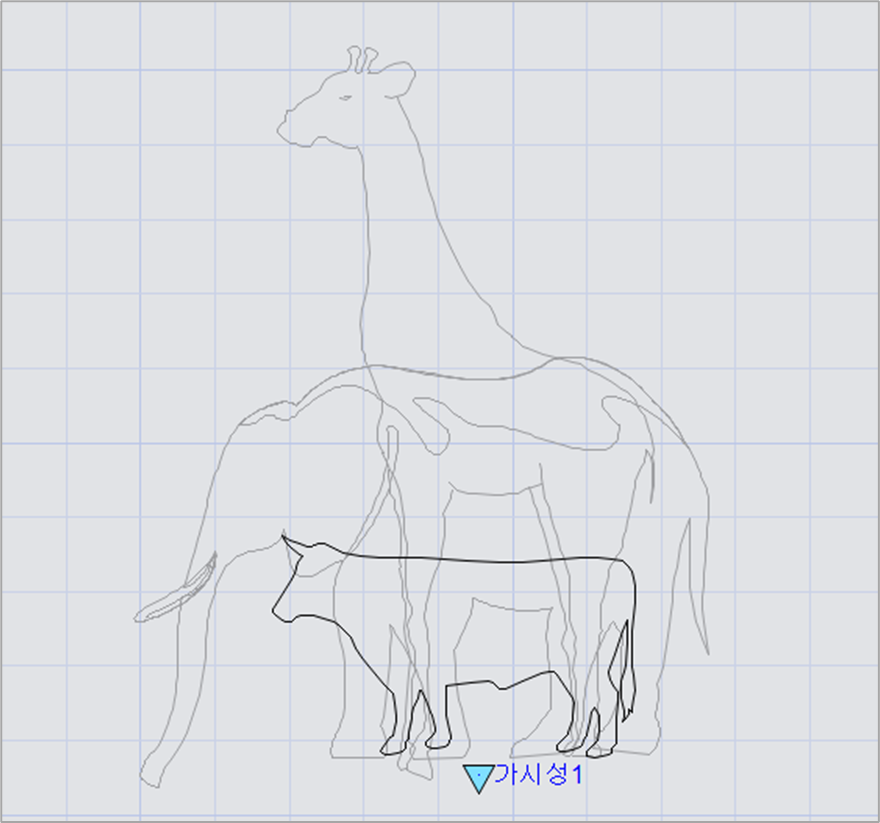

7. 세 동물을 기준점이 겹치도록 이동 시킨 후 블록 편집기를 종료합니다.

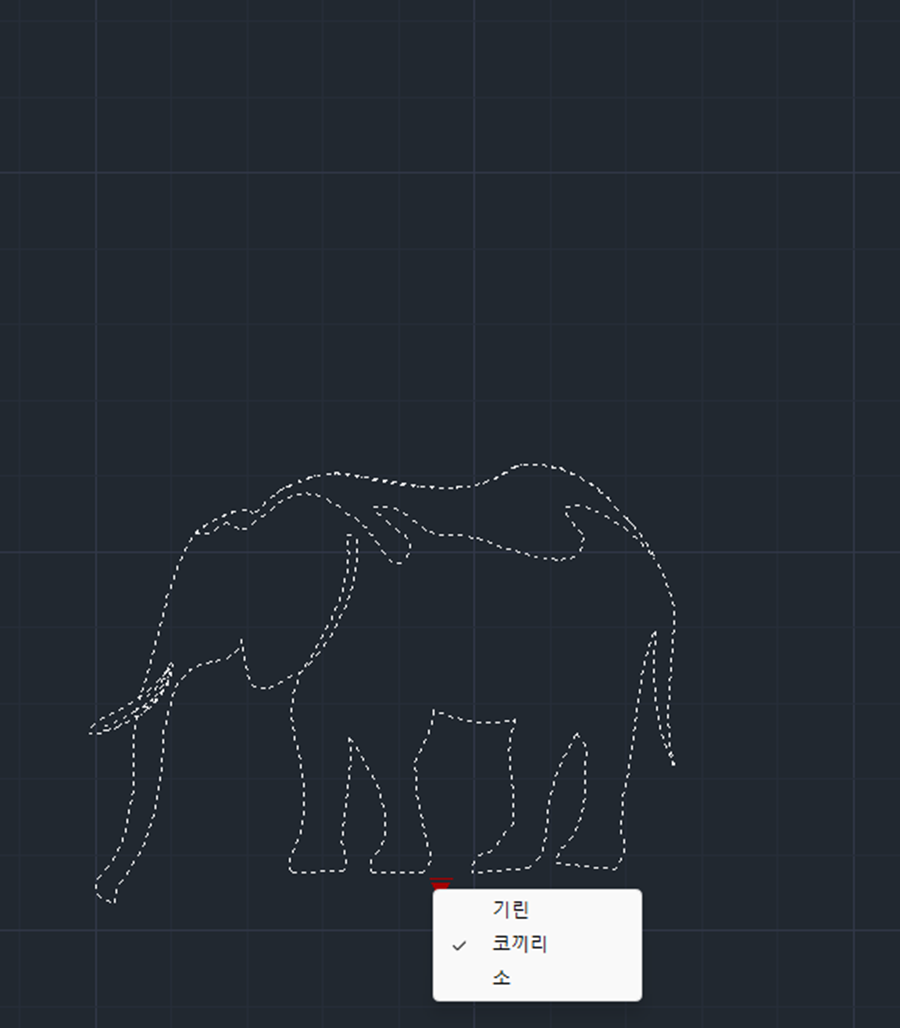

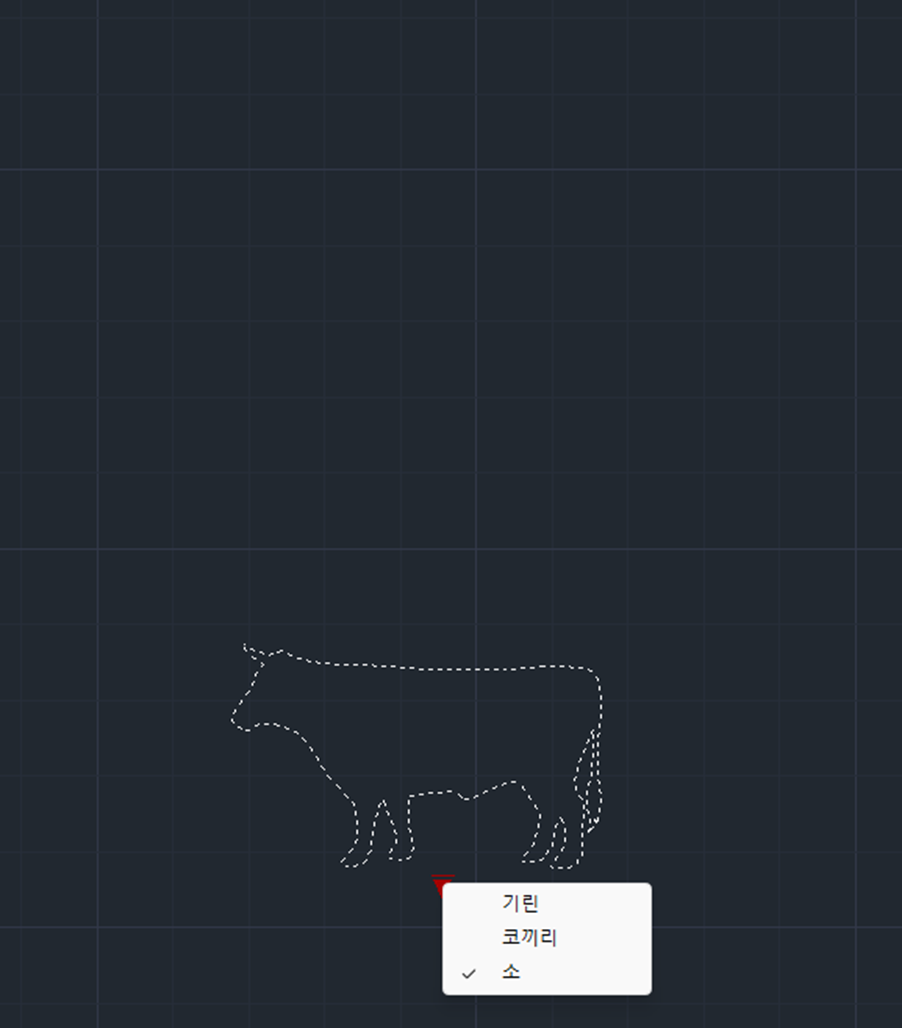

8. 가시성 매개변수 그립을 클릭하여 풀 다운 메뉴에서 원하는 가시성 상태를 선택합니다.
