3D 작업

X, Y 좌표를 사용하여 평면적인 객체를 생성하는 방식은 2D 작업 방식이며

높이(깊이)를 나타내는 Z 좌표를 사용하여 입체적인 객체를 생성하는 방식이 3D 작업 방식입니다.

3D 작업 방식을 통하여 객체를 실제에 가깝게 표현할 수 있습니다.

​

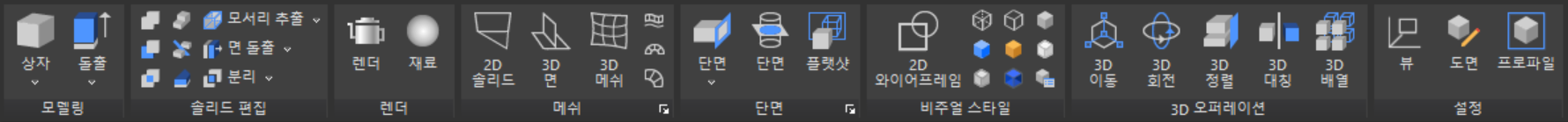

3D​ 기능 제공

GstarCAD의 Professional 제품 이상에서는 3D 솔리드 생성 및 편집이 가능합니다.

※ Standard 제품에서는 상자, 원통 등 기본 형상만 생성할 수 있으며, 생성된 객체는 3D 솔리드가 아닌 '폴리선 메쉬'입니다. 또한 3D 솔리드 편집 기능은 제공되지 않습니다.

작업 공간

3D 객체의 생성/편집이나 자세한 객체 확인을 위해서는 평면적인 작업 공간을 입체적으로 변경해야 합니다.

변경 방법은 아래와 같이 두 가지 방법이 있습니다.

​

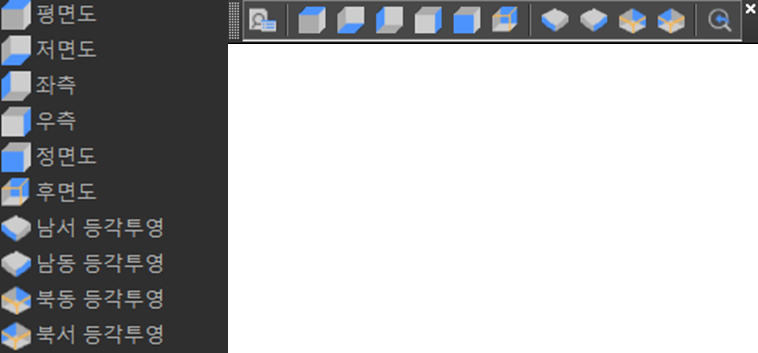

1) 뷰 관리자 아이콘 및 툴바 사용

평면도, 저면도, 등각투영 등 미리 정렬된 작업 공간을 빠르게 변경합니다.

2) 단축키 사용

Shift + 마우스 휠을 클릭한 상태로 작업 공간을 드래그하면 작업 공간이 실시간으로 변경됩니다.

​

UCS

작업 공간의 좌표 방향을 확인하거나 객체의 그리기 방향을 변경하여 3D 객체를 생성합니다.

​

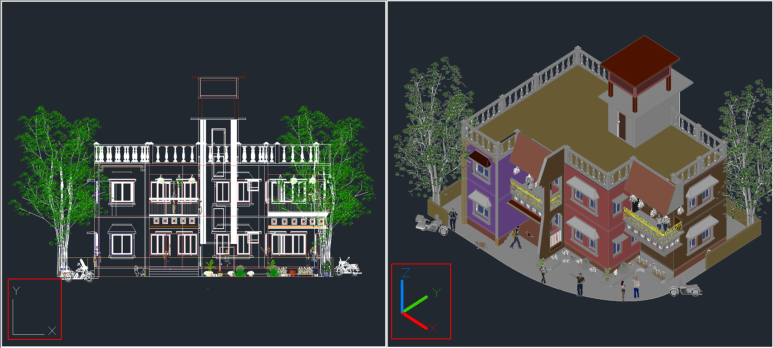

1) 현재 작업 공간의 좌표 방향 확인

좌측 하단의 UCSICON을 확인하여 현재 작업 공간에서 X/Y/Z 방향을 확인할 수 있습니다.

(UCSICON 옵션이 '켜기'로 설정되어야 합니다.)

2) 그리기 방향 변경

단순하게 작업 공간이 변경되어도 객체를 그릴 때 UCS 값이 변경되지 않으면 입체적인 객체를 그릴 수 없습니다.

다음과 같은 방법으로 UCS 값을 변경할 수 있습니다.

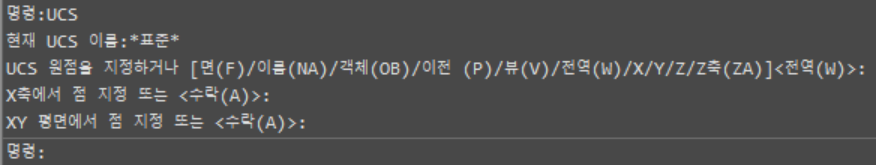

2-1) UCS 명령 입력

UCS 원점을 직접 지정하거나 면, 이름, 축 등 여러 옵션을 이용하여 UCS를 상황에 맞게 변경합니다.

2-2) 세로좌표 아이콘 및 UCS 툴바 사용

평면도, 저면도 등 미리 정렬된 UCS 값으로 빠르게 변경합니다
