REVCLOUD의 호 크기를 일정하게 작성하기
최근 업데이트 : 2025-04-16 12:04:43
대상 제품 및 버전
GstarCAD 2023 이상 버전
내용
REVCLOUD 명령을 사용하여 구름형 수정기호를 생성할 때,

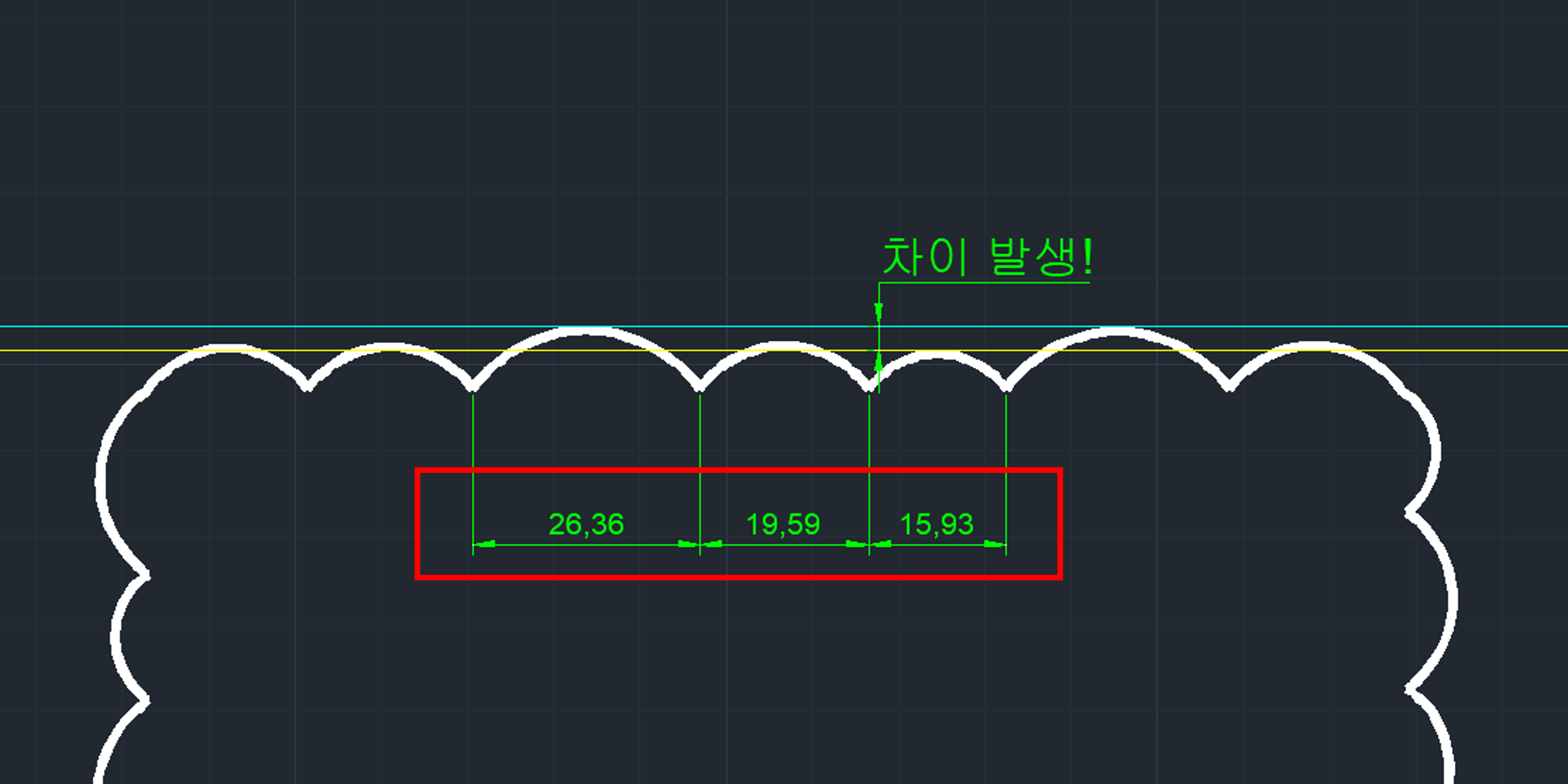

아래의 이미지처럼 각 현의 길이가 다르게 작성됩니다. 따라서 호의 높이가 다르게 표현됩니다.
아래의 방법을 통해서 각 현의 길이와 호의 높이가 일정하게 작성 되도록 변경 할 수 있습니다.
REVCLOUD의 호 크기를 일정하게 작성하기
1. 명령어 [REVCLOUDARCVARIANCE]를 입력합니다.
2. [REVCLOUDARCVARIANCE]의 값을 0으로 변경한 후 Enter를 누릅니다.
3. 명령어 [REVCLOUD]를 입력하여 구름형 수정기호를 생성합니다,

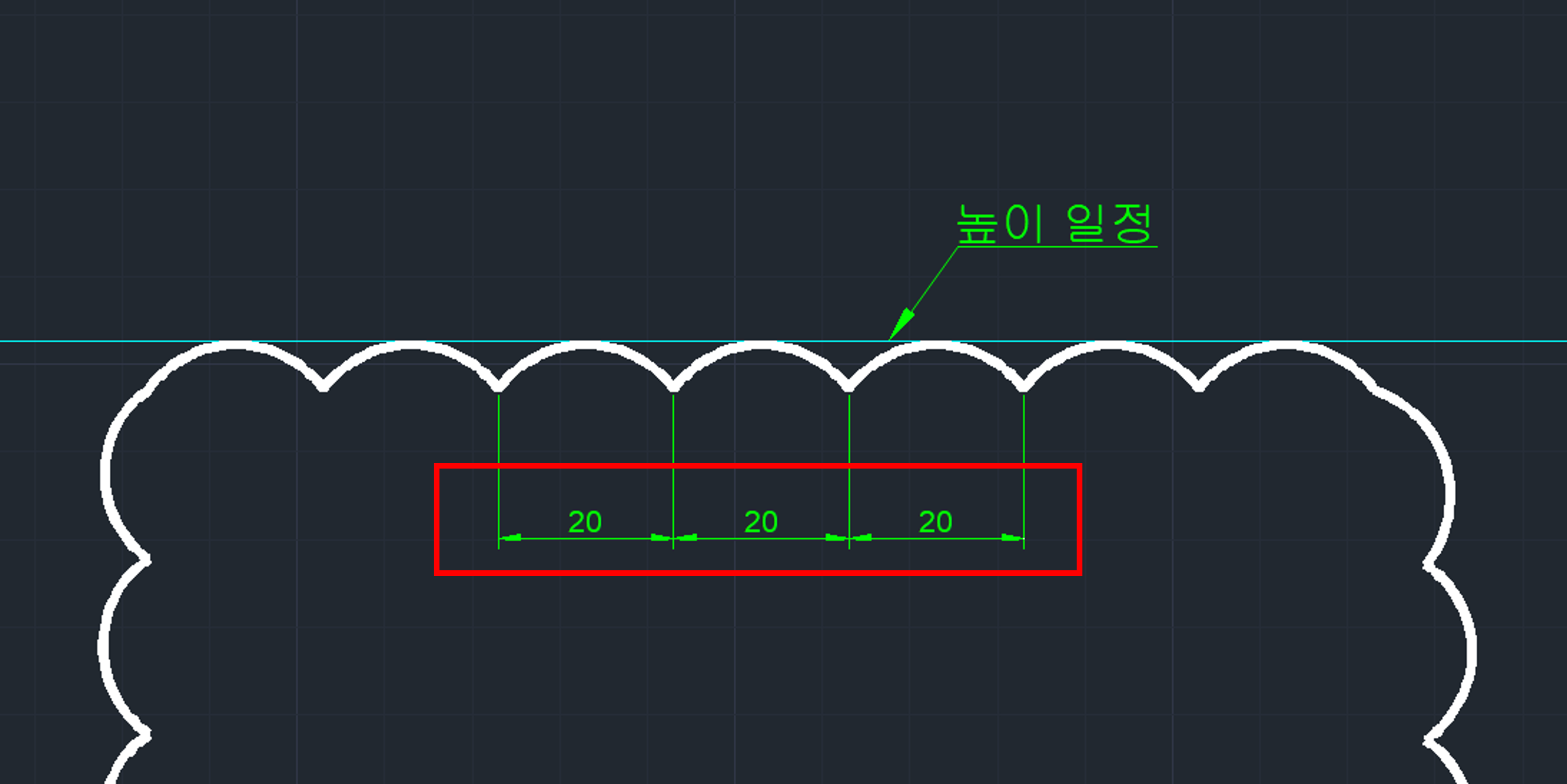

현의 길이와 호의 높이가 일정하게 작성된 것을 확인 할 수 있습니다.
| 시스템 변수 | 설명 | 값 | 값 설명 |
| REVCLOUDARCVARIANCE |
구름형 리비전 호를 다양한 현 길이를 사용하여 작성할 지, 균일한 현 길이를 사용하여 작성 할 지를 조정합니다. | 0 | 호가 균일한 현 길이로 작성됩니다. |
| 1 | 호는 다양한 현 길이로 작성되어 손으로 그린 것과 같은 모양으로 표시됩니다. |
