3D 객체에서 절단 기능을 하는 단면 평면 객체를 작성합니다.

평면이 될 면을 사용자가 직접 지정하여 다양한 방향의 단면 평면을 작성할 수 있습니다.

작성된 단면 평면에 표시되는 그립으로 방향, 위치 등을 수정하여 다양한 단면 형상을 확인할 수 있습니다.

명령의 사용 방법은 아래의 내용을 참고하시기 바랍니다.

​

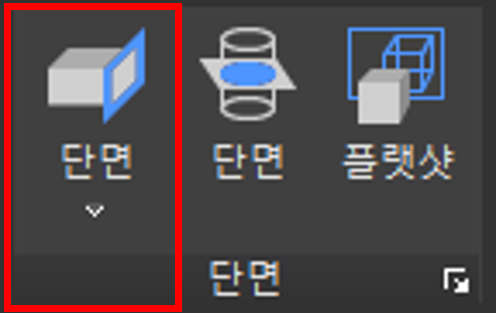

1. SECTIONPLANE 명령을 실행하거나 상단 메뉴의 아이콘을 클릭하여 명령을 실행합니다.

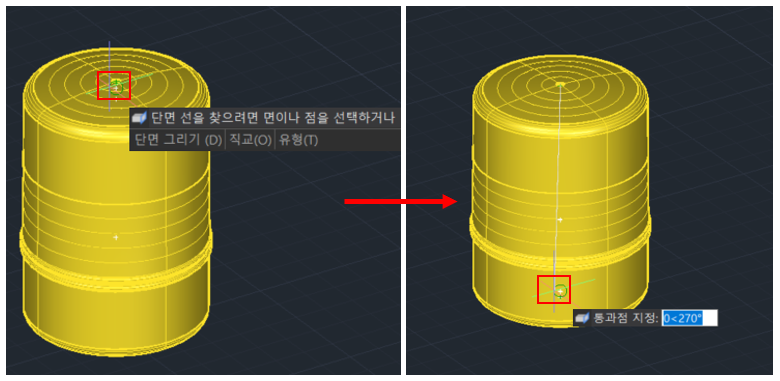

2. 단면 평면을 작성하기 위한 면 또는 점을 선택합니다.

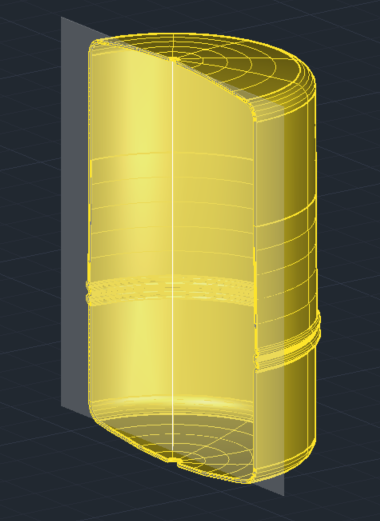

3. 다음과 같이 작성된 단면 평면이 반영된 솔리드 형상이 표현됩니다.

4. 단면 평면을 클릭하면 표시되는 그립을 통하여 단면의 방향이나 깊이를 조절합니다.

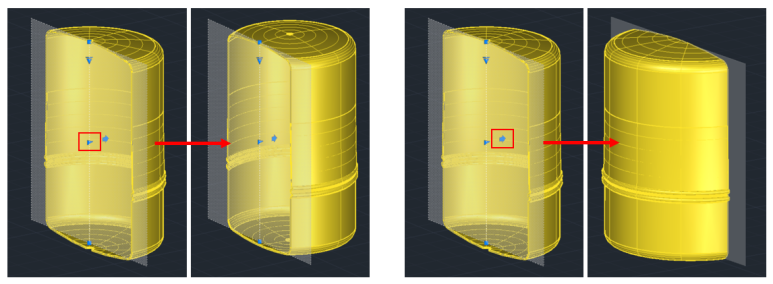

좌측 이미지 : 그립을 조절해 단면의 깊이를 변경하여 다양한 형상을 확인합니다.

우측 이미지 : 그립을 클릭해 단면 방향을 변경하여 다양한 형상을 확인합니다.
