전자 전송(ETRANSMIT)은 도면에서 사용 중인 모든 파일을 하나의 압축 파일로 만들어 주는 기능입니다.

본 게시글에서는 'SAMPLE' 도면을 이용하여 기능을 설명하고 있습니다.

DWG(파일명 : SAMPLE) 파일에는  ① PNG( 파일명 : Drawing1) 파일,  ② DWG(파일명 : FORM)파일이 외부 참조로 로드 되어있고,

[DWG TO PDF.pc3] 및 [monochrome.ctb]를 사용하여 출력하도록 설정되어 있습니다.

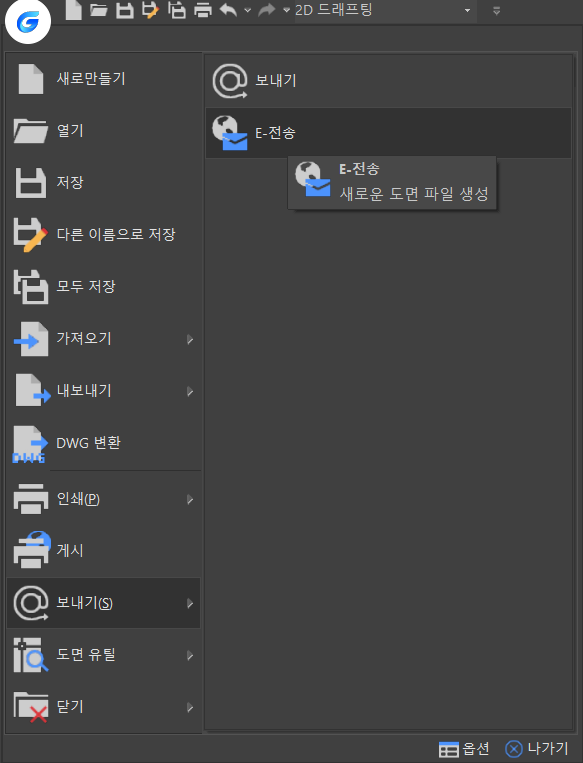

1. 상단의 G 아이콘 클릭 후 [보내기]-[E-전송]을 선택하거나 명령어 [ETRANSMIT]를 입력합니다.

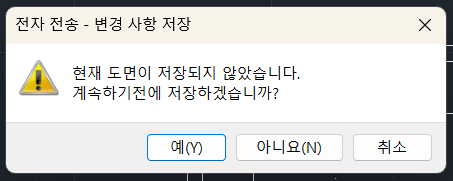

2. [E-전송] 클릭 시 도면이 저장되지 않았다면 아래의 창이 뜨고, 저장되지 않 도면을 저장합니다.

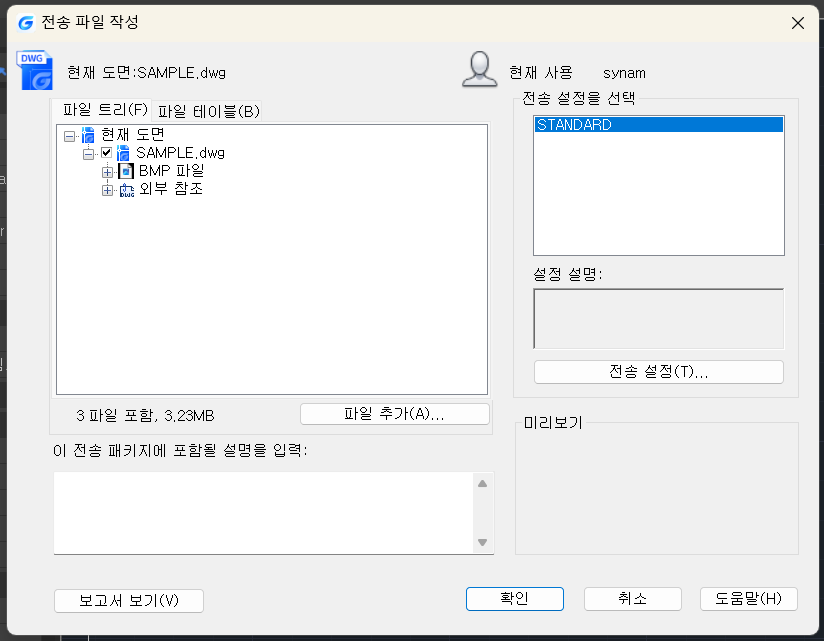

3. 저장 후, 전송 파일 작성 대화 상자가 뜨고 도면에 포함된 파일 목록이 표시됩니다.

4. STANDARD는 기본 설정으로, 일부 글꼴에는 저작권이 있기 때문에 글꼴이 포함되지 않습니다.

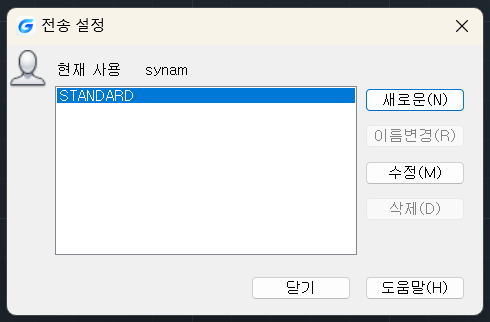

   만약 글꼴을 포함하고 싶다면 전송 설정 버튼을 클릭하여 새로운 설정 추가 또는 수정 버튼을 클릭하여 변경할 수 있습니다.

   (매번 글꼴을 포함시키지 않기 위해 새로운 설정 추가를 권장합니다.)

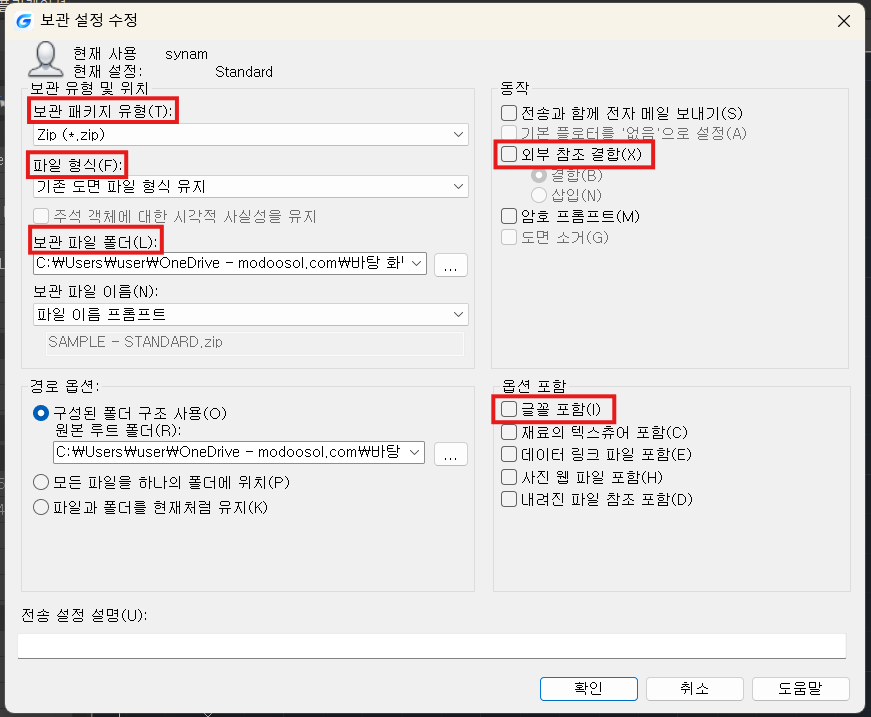

5. 전송 설정 수정 대화 상자에서는 압축 패키지 유형, 파일 형식, 폴더 경로, 외부 참조 결합 여부 등 많은 설정을 할 수 있으며,

    필요 시 하단의 글꼴 포함에 체크하여 확인을 누릅니다.  ※일부 유료 글꼴에는 저작권이 있기 때문에 주의해주십시오.

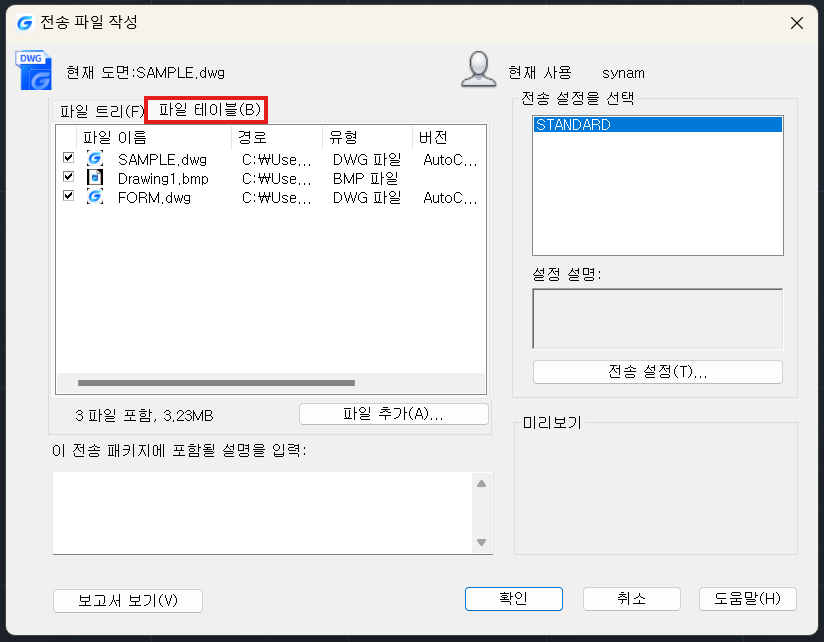

6. 파일 테이블 탭을 선택하면 파일 목록이 표시되며, 필요한 파일만 선택할 수 있습니다.

    여러 도면을 한 번에 전달하려면 파일 추가 버튼을 눌러 도면을 추가하면 됩니다.

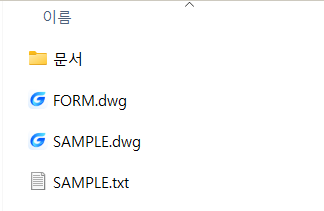

7. 확인 버튼을 누르면 지정해둔 경로에서 저장 대화 상자가 표시됩니다. 생성된 압축 파일을 해제해보면,

    선택한 파일들이 전부 저장되어 있는 것을 볼 수 있습니다. 마지막 txt파일은 저장 시간 및 각 항목에 대한 상세한 설명이 표기되어 있습니다.
