솔리드 형상에서 단면 작성 시 다양한 유형의 단면 평면을 생성할 수 있습니다.

평면 이 외에 슬라이스, 경계, 체적 등의 유형이 제공되며 그립을 이용해 다양한 형상의 단면을 확인할 수 있습니다.

명령의 사용 방법은 아래의 내용을 참고하시기 바랍니다.

​

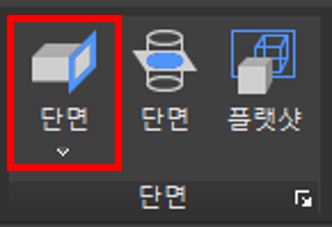

1. SECTIONPLANE 명령을 실행하거나 상단 메뉴의 아이콘을 클릭하여 명령을 실행합니다.

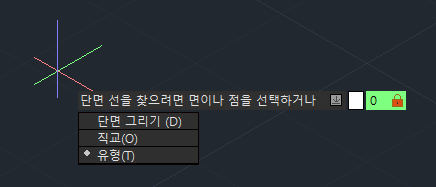

2. 단면 선 또는 면을 지정하기 전 옵션 T를 입력합니다.

3. 평면, 슬라이스, 경계, 체적 중 원하는 단면 평면 유형의 옵션을 입력하여 적용합니다.

※ 단면 평면이 생성된 후 유형 변경 방법

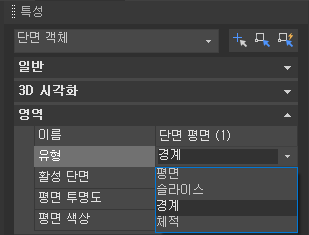

아래 그림과 같이 생성된 단면 평면을 선택하고 특성창의 유형에서 단면 평면 유형을 변경합니다.

(특성창은 Ctrl +1 단축키를 사용하여 실행할 수 있습니다.)

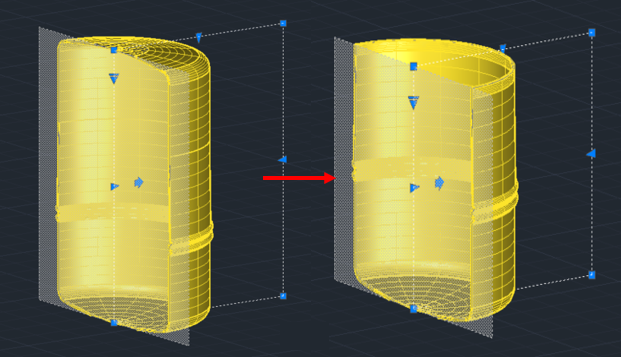

4. 유형이 경계인 경우 : 경계를 선택하여 단면 평면을 배치할 수 있습니다.

5. 유형이 슬라이스인 경우 : 깊이로 평면 세그먼트를 선택하여 단면 평면을 배치할 수 있습니다.

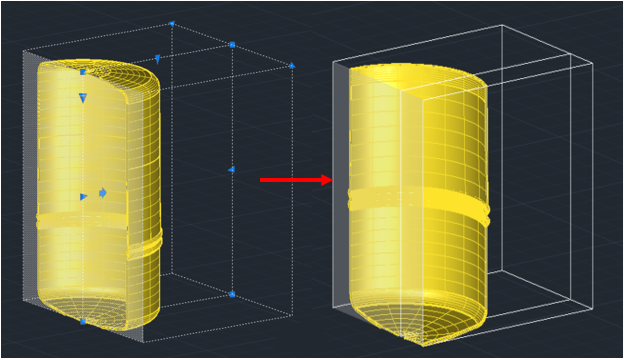

6. 유형이 체적인 경우 : 경계가 있는 체적 단면 평면을 작성할 수 있습니다.
