도면의 용량을 줄이고 정리하는 기능인 OVERKILL(중복 객체 삭제)입니다.

중복되거나 겹치는 선, 호 및 폴리선을 제거하고 부분적으로 겹치거나 연속되는 항목을 결합하는 기능입니다.

여러 선이 겹쳐있을 때, 하나의 긴 선으로 합쳐 도면의 불필요한 객체를 지울 수 있습니다.

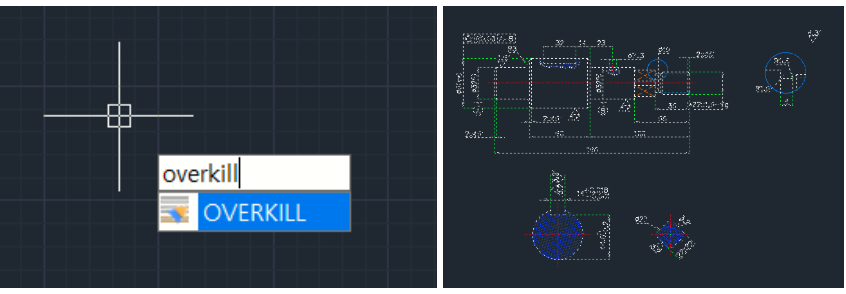

1. 명령어 [OVERKILL]을 입력 후, 중복 객체를 삭제할 범위를 지정하고 엔터키를 누릅니다.

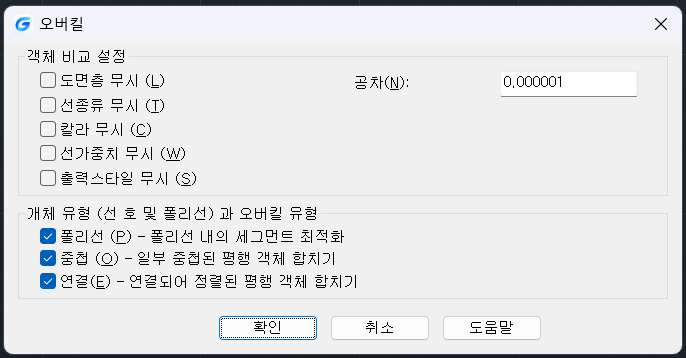

2. 오버킬 대화 상자가 나타나면 원하는 설정을 체크한 후 확인 버튼을 클릭합니다.

1) 객체 비교 설정 : 비교하는 동안 무시할 객체 특성을 선택합니다.

2) 비교 정밀도 :값이 0이면 비교 대상이 완전히 일치해야 기능이 적용됩니다.

3) 객체 유형과 오버킬 유형 : 추가 옵션으로 필요 시 선택합니다.

    *체크하는 객체가 많아질 수록 많은 객체가 지워지므로, 원본 데이터를 유지하기 위해서는 가급적 체크하지 않는 것이 좋습니다.

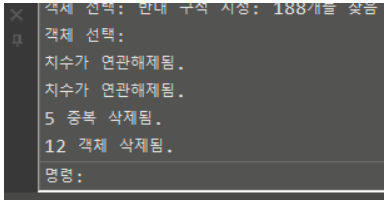

3. 대화 상자가 닫히면서 중복된 객체도 한 번에 지워지는 것을 명령행에서 확인할 수 있습니다.
