생성된 단면 평면 객체의 단면 선에 꺾기를 추가할 수 있습니다.

꺾기를 추가할 지점을 선택하면 단면 선에 대해 90도 각도로 작성되며,

유형별 꺾기 추가가 가능하지만 SLICE 유형에는 꺾기를 추가할 수 없습니다.

이와 같은 방법으로 꺾기를 추가하여 다양한 단면 형상을 확인할 수 있습니다.

명령의 사용 방법은 아래의 내용을 참고하시기 바랍니다.

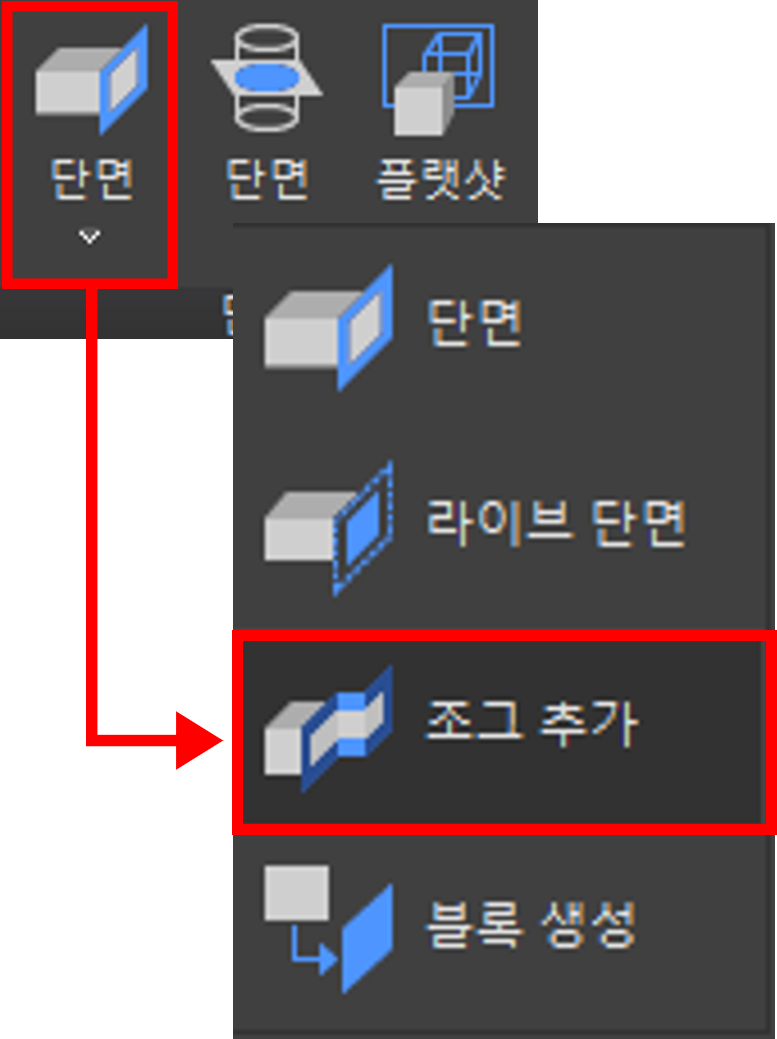

1.SECTIONPLANEJOG 명령을 실행하거나 상단 메뉴의 아이콘을 클릭하여 명령을 실행합니다.

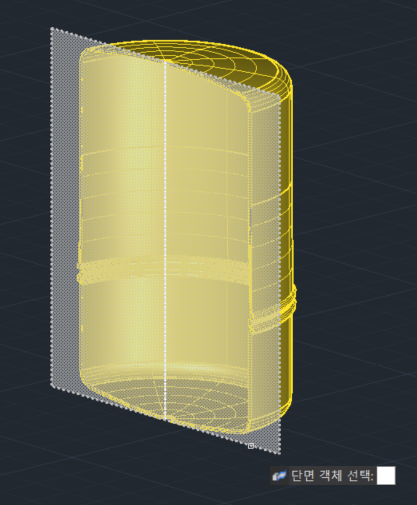

2. 꺾기를 추가할 단면 평면을 선택합니다.

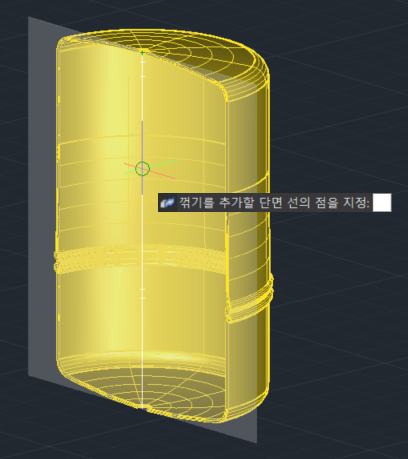

3. 꺾기를 추가할 단면 선의 점을 지정합니다.

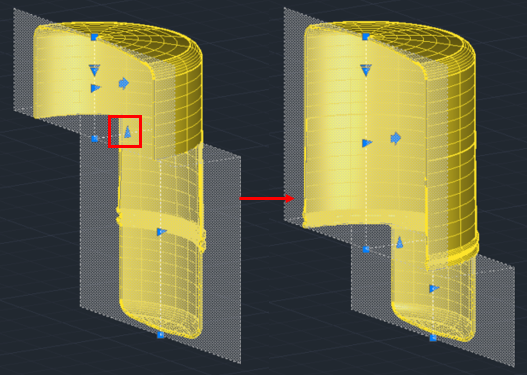

4. 아래 그림과 같이 꺾기가 가 추가되어 단면 형상이 변경된 것을 확인할 수 있습니다.

※ 단면 평면을 선택하면 그립이 표시되며 해당 그립을 통하여 다양한 단면 형상을 확인할 수 있습니다.

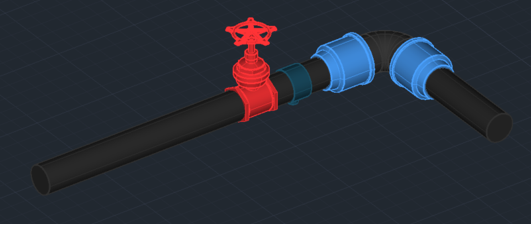

예시) 파이프 단면 확인

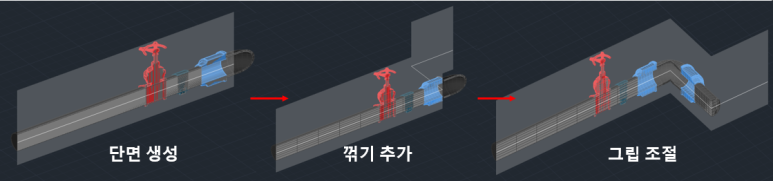

- 아래와 같이 단면을 생성하고 꺾기를 추가한 후 파이프의 꺾인 각도만큼 그립을 조절합니다.
