생성된 단면 평면을 활용하여 확인한 단면을 블록으로 평면에 삽입할 수 있습니다.

2D/3D 형상 유형이나 포함되는 객체 등을 대화상자에서 편집할 수 있으며 DWG 파일로 바로 저장할 수 있습니다.

작성된 블록은 일반 블록처럼 분해가 가능하며 해당 단면에 스냅점을 활용하여 치수 기입도 가능합니다.

명령의 사용 방법은 아래의 내용을 참고하시기 바랍니다.

​

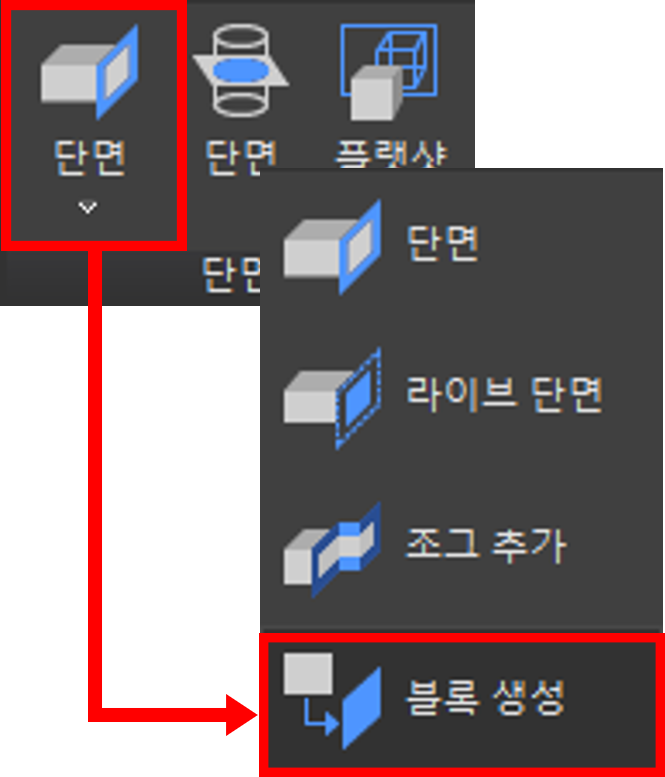

1. SECTIONPLANETOBLOCK 명령을 실행하거나 상단 메뉴의 아이콘을 클릭하여 명령을 실행합니다.

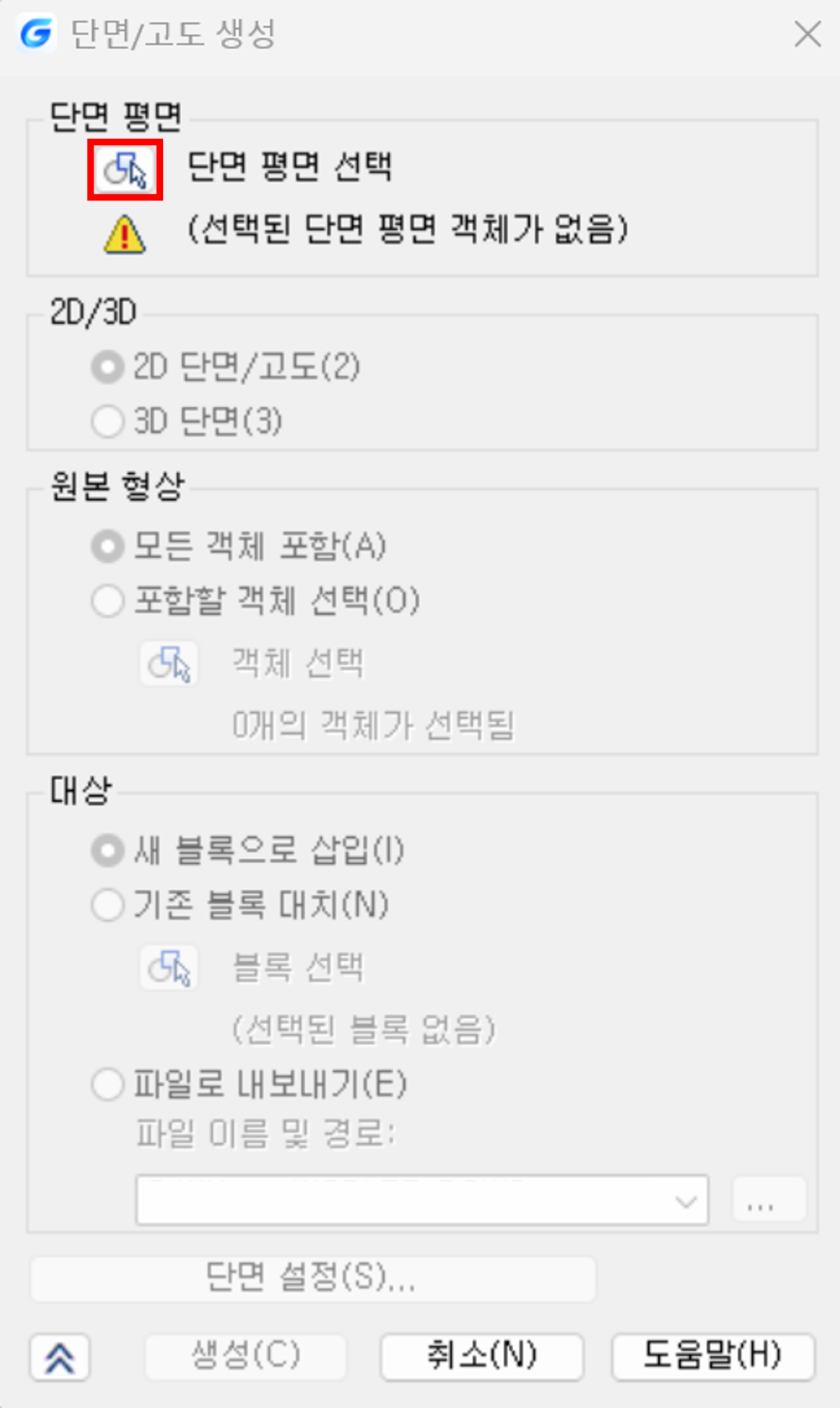

2. 아래 그림과 같은 대화상자가 나타나면 "단면 평면 선택"아이콘을 클릭합니다.

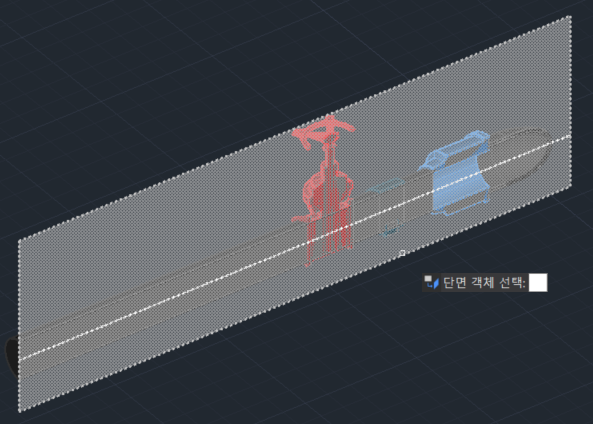

3. 미리 작성해둔 단면 평면을 선택합니다.

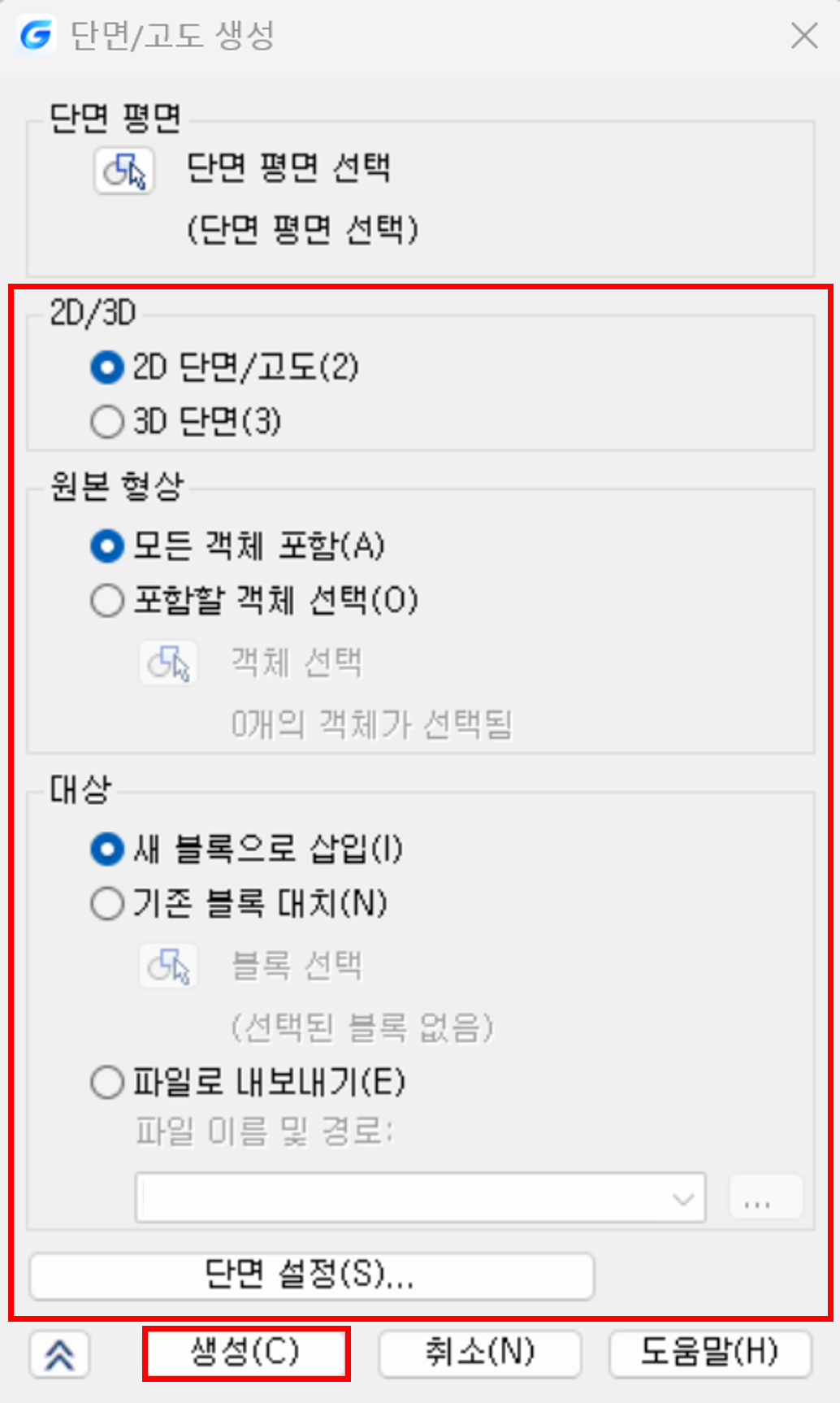

4. 대화상자의 하위 옵션이 활성화되면 설정 후 하단의 생성 버튼을 클릭합니다.

2D or 3D 블록 생성, 형상 및 대상 선택, 파일 저장, 단면 색상 및 채우기 등의 설정값을 지정할 수 있습니다.

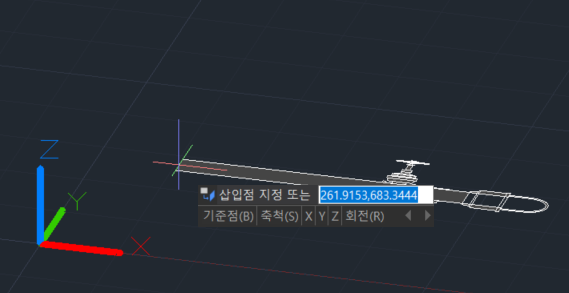

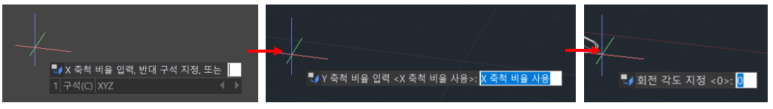

5. XY 평면에 단면 형상(블록)이 생성되고 "삽입점 > X 축척 & Y 축척 비율 > 회전 각도"를 입력합니다.

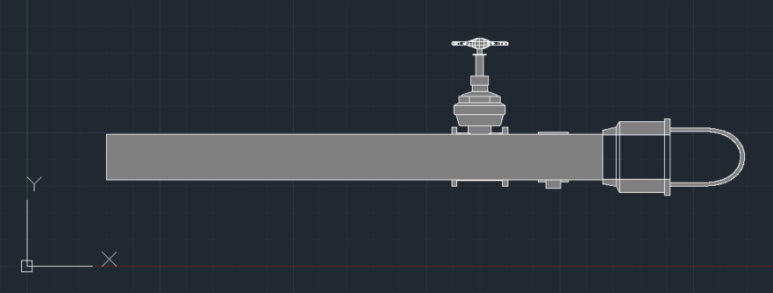

6. 아래 그림과 같이 XY 평면에 단면 형상이 생성된 것을 확인할 수 있습니다.

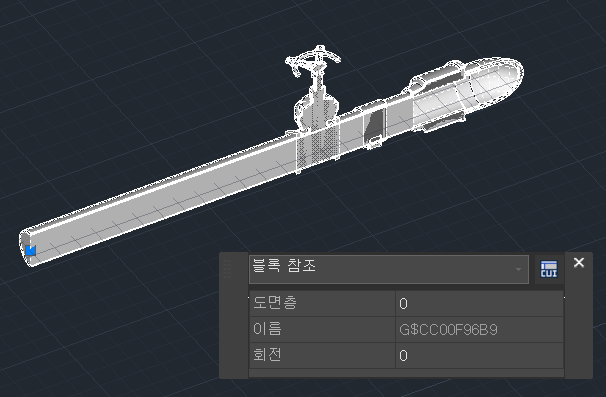

※ 단면 생성 옵션 "2D/3D"에서 3D를 선택한 경우 3D 입체 형상의 블록 객체가 생성됩니다.
