GstarCAD 2023 개선된 기능 및 새로운 기능
최근 업데이트 : 2025-06-05 14:11:50
대상 제품 및 버전
내용
개선된 기능
1. 성능
GstarCAD 2023은 멀티 코어가 지원되면서 성능이 크게 향상되고 최적화되었습니다.
도면 열기 속도는 최대 100% 증가되었고 작업 프로세스가 훨씬 원활해졌습니다.
2. VBA
GstarCAD 2023부터 GstarCAD 64비트 프로그램에서 VBA(Visual Basic for Applications)가 지원됩니다.
VBAIDE(VBA 통합 개발 환경)에 액세스하여 GstarCAD 객체 모델로 작업할 수 있습니다.
3. ObjectARX API
GstarCAD 2023 GRX는 AutoCAD ObjectARX 2020 API와 호환되며,
코드 편집없이 프로그램을 성공적으로 컴파일, 로드 및 사용할 수 있으므로
AutoCAD ObjectARX로 개발된 응용 프로그램을 마이그레이션할 때 많은 시간을 절약할 수 있습니다.
또한 API는 향후 몇 년 동안 변경되지 않을 예정이므로 응용 프로그램은 한 번만 마이그레이션하면 됩니다.
4. 블록편집기
GstarCAD 2023에서는 블록 편집기의 호환성 향상을 위해 BAUTHERPALETTE 및 BTABLE 기능이 지원됩니다.
두 기능은 모두 블록 편집기에서만 사용할 수 있습니다.

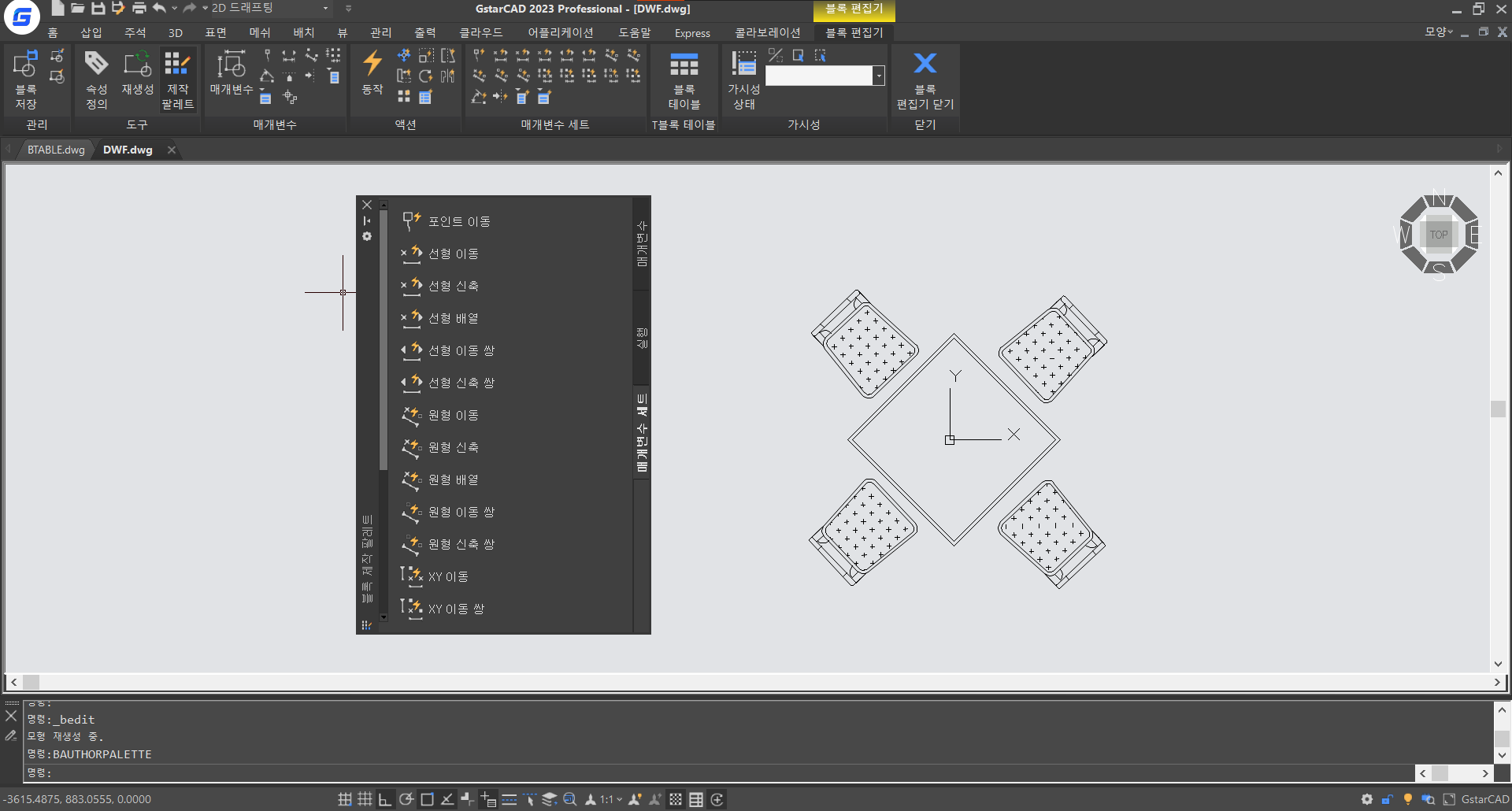

1) BAUTHORPALETTE :블록 편집기에서 BAUTHORPALETTE 명령을 실행하면, 동적 블록 정의에 매개변수 및 동작을 추가하는 데 사용할 수 있는
블록 제작 팔레트 창이 열립니다.기본적으로 블록 제작 팔레트 창에는 매개변수 탭, 동작 탭 및 매개변수 세트 탭이 있습니다.

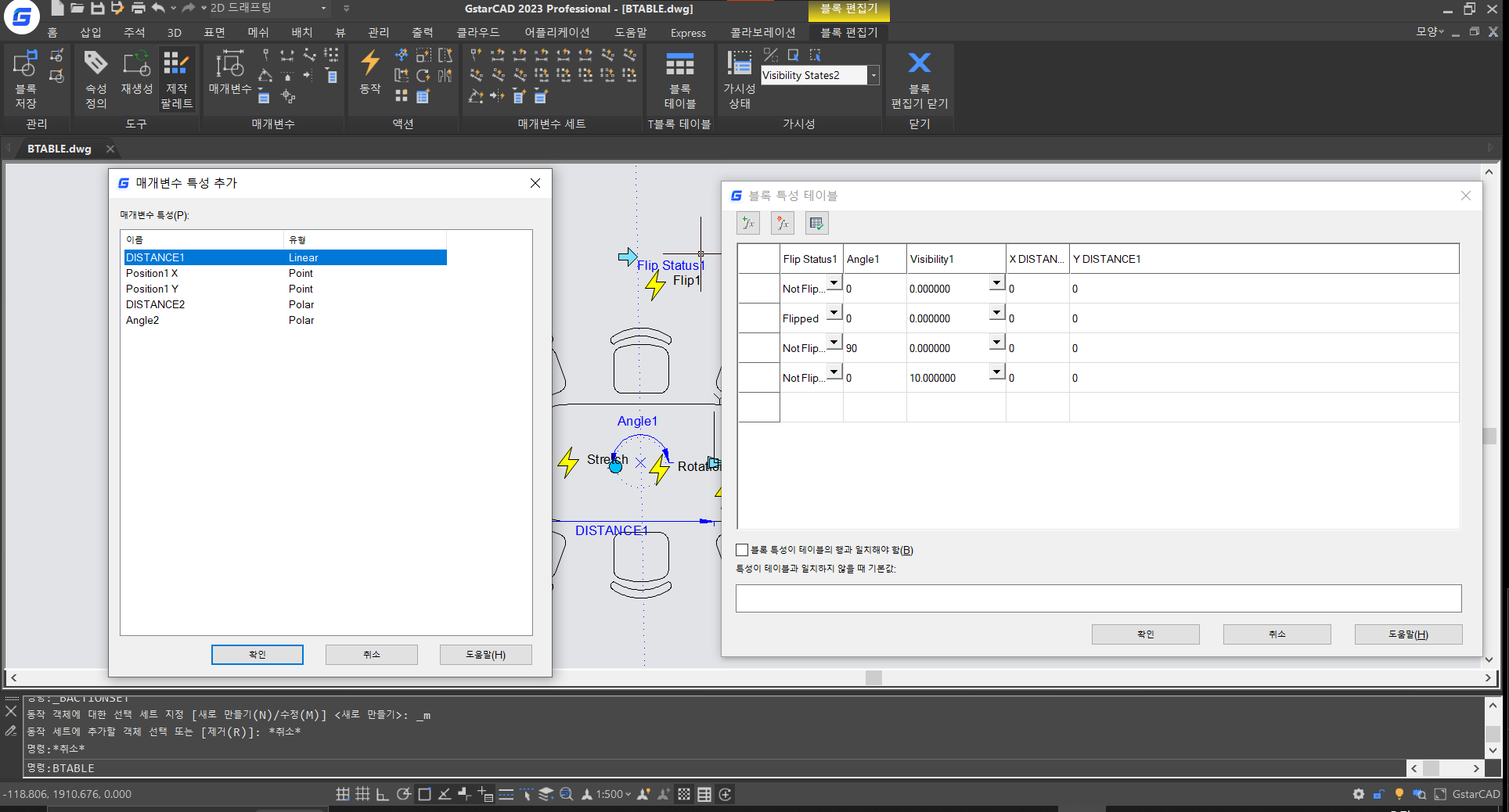

2) BTABLE :BTABLE 명령을 통해 블록 특성 테이블에 기존 매개변수 및 사용자 매개변수와 같은 동적 블록의 특성을
정의하고 조정할 수 있습니다. 테이블의 각 행은 동적 블록의 특성 세트 값을 정의합니다.

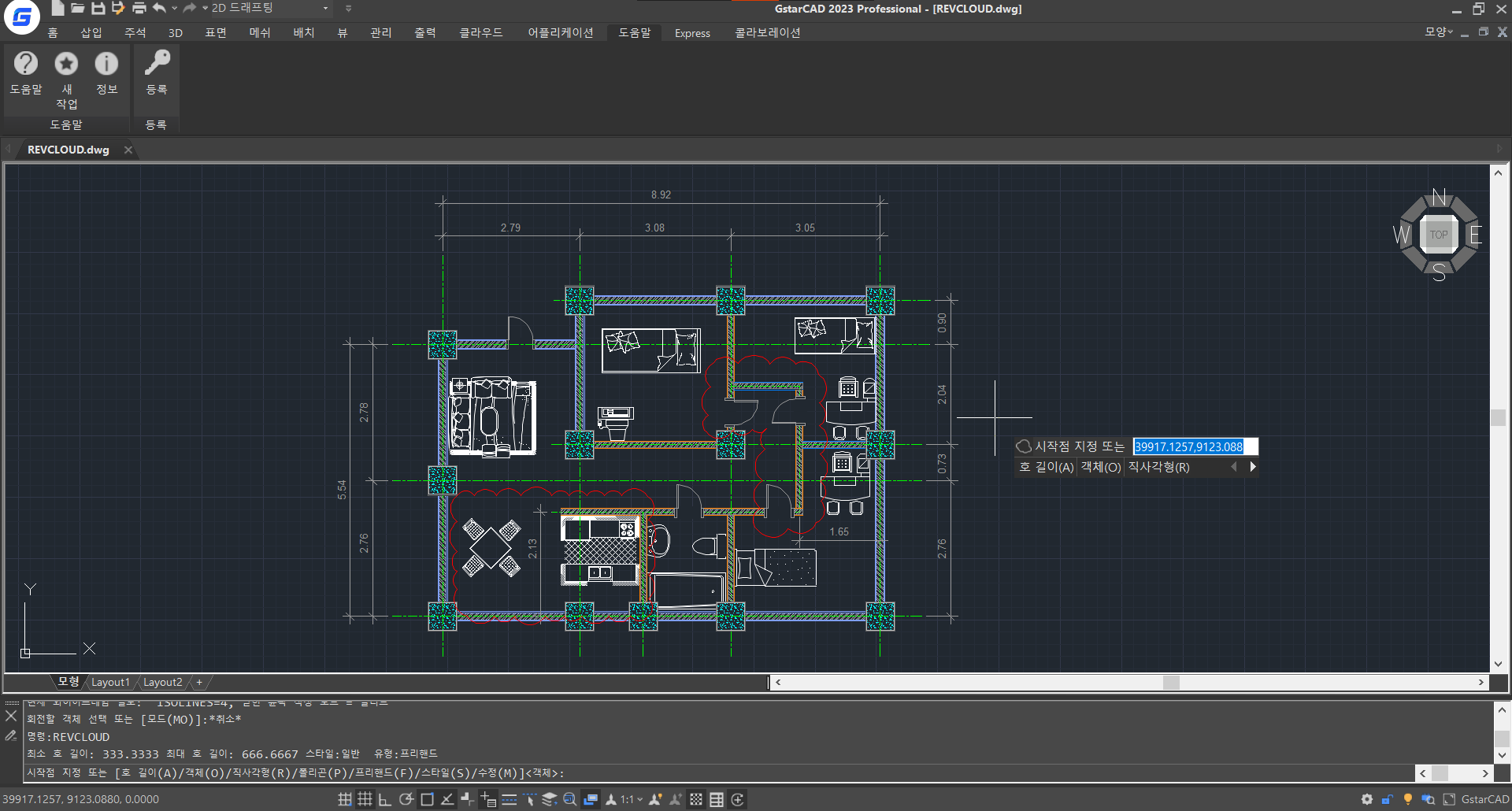

5. REVCLOUD
REVCLOUD 명령에 "직사각형", "폴리곤" 및 "수정" 옵션이 추가되었으며,
직사각형 또는 폴리곤 구름형 수정기호에 표시되는 그립 수를 제어할 수 있습니다.
따라서 보다 쉽게 구름형 수정기호를 작성하거나 기존 구름형 수정기호를 재정의할 수 있습니다.
6. 팔레트
GstarCAD 2023에서 부동 팔레트 및 창은 "왼쪽/오른쪽 고정"
"자동 숨기기" 및 투명도 조정 옵션을 제공할 뿐만 아니라 위치와 설정 값을 기억합니다.

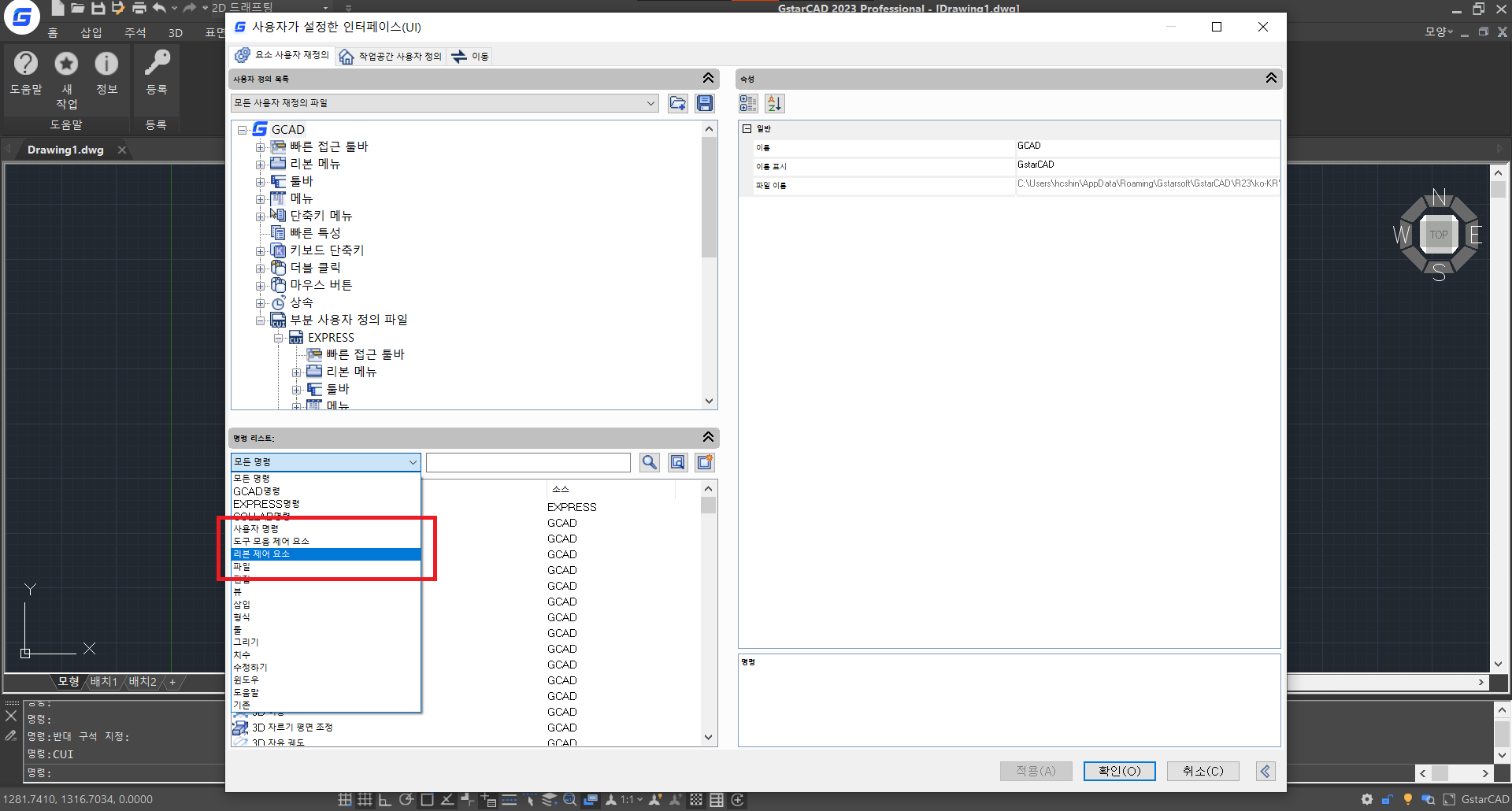

7. CUI편집기
CUI 편집기의 명령 리스트 창에 있는 범주 드롭다운 리스트에
"리본 조정 요소" 및 "도구막대 조정 요소" 항목이 추가되었으며,이를 선택하여 요소를 신속하게 필터링하고 추가할 수 있습니다.
또한 도면층 상태 갤러리 및 도면층필터콤보컨트롤 요소가 리본 조정 요소 범주에 추가되었습니다.
8. 도움말
GstarCAD 2023은 온라인 도움말을 지원하며, 기본적으로 온라인 도움말은 기본 브라우저에 표시됩니다.
더 자주 업데이트되는 정보, 더 나은 검색 환경과 보장된 데이터 보안을 제공합니다.

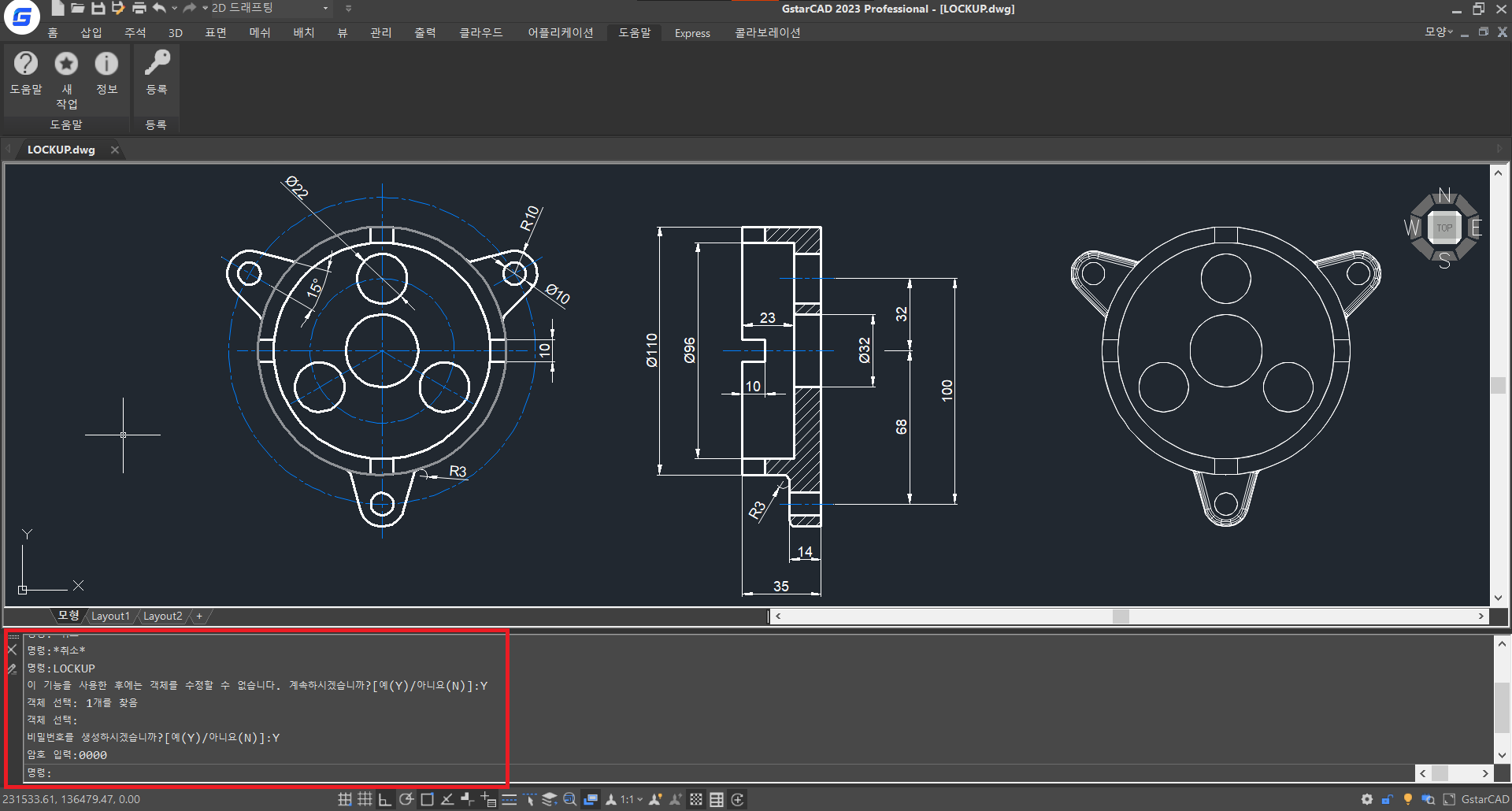

9. LOCKUP
LOCKUP 명령으로 도면에서 선택한 객체가 실수로 수정되거나 삭제되지 않도록 암호를 설정하여 잠글 수 있습니다.
또한 UNLOCK 명령을 실행한 후 암호를 입력하여 잠금을 해제할 수도 있습니다.

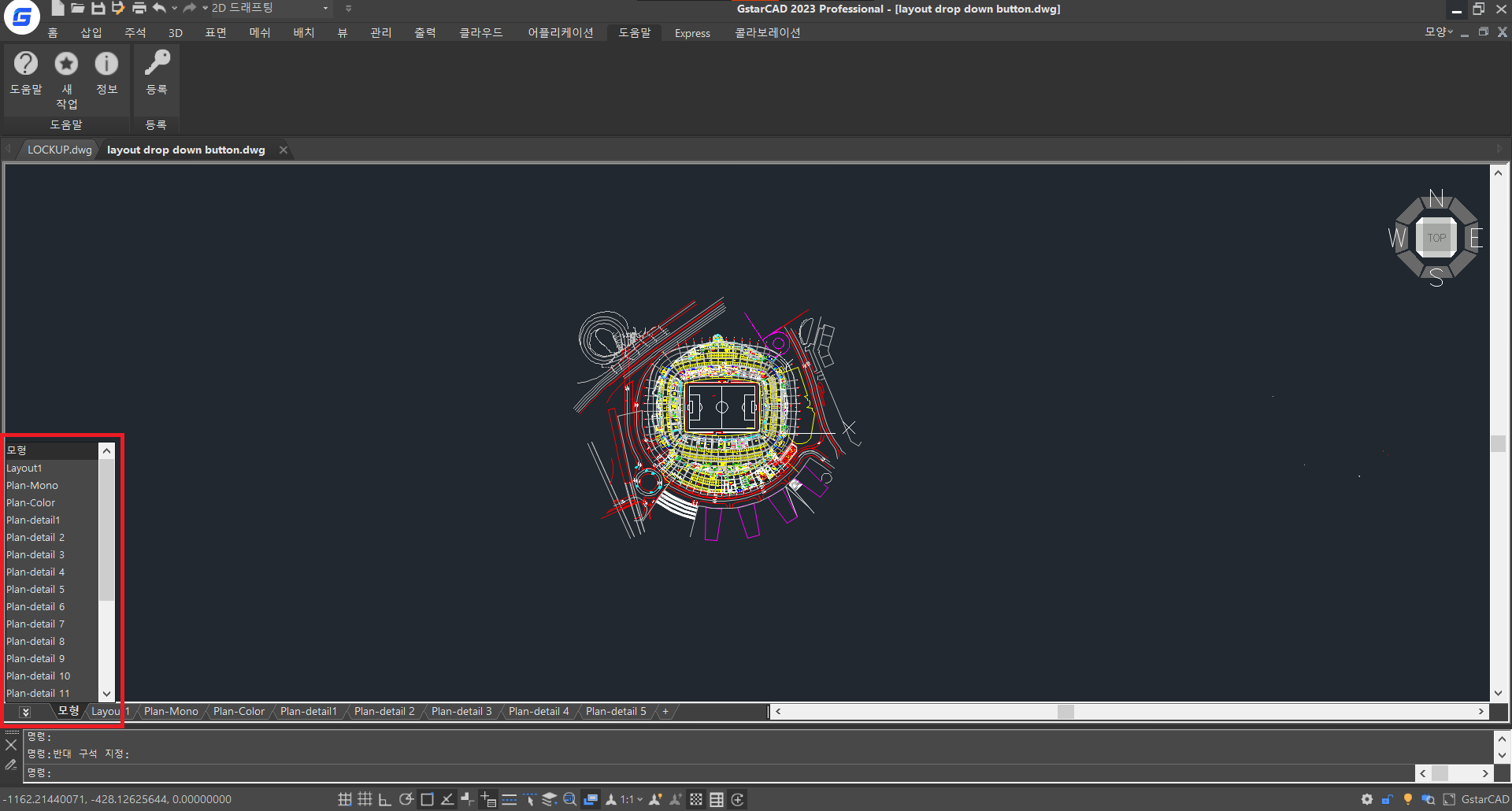

10. 배치 확장 버튼
배치 탭 왼쪽에 있는 배치 확장 버튼을 사용하면, 도면에 배치가 너무 많아 일부가 보이지 않을 때
원하는 배치로 빠르게 이동할 수 있는 배치 이름 목록이 표시됩니다.
11. DWF 가져오기
DWF 파일을 GstarCAD 2023으로 가져올 수 있으며 EXPLODE 또는 BURST 명령으로 분해한 후 편집할 수 있습니다.

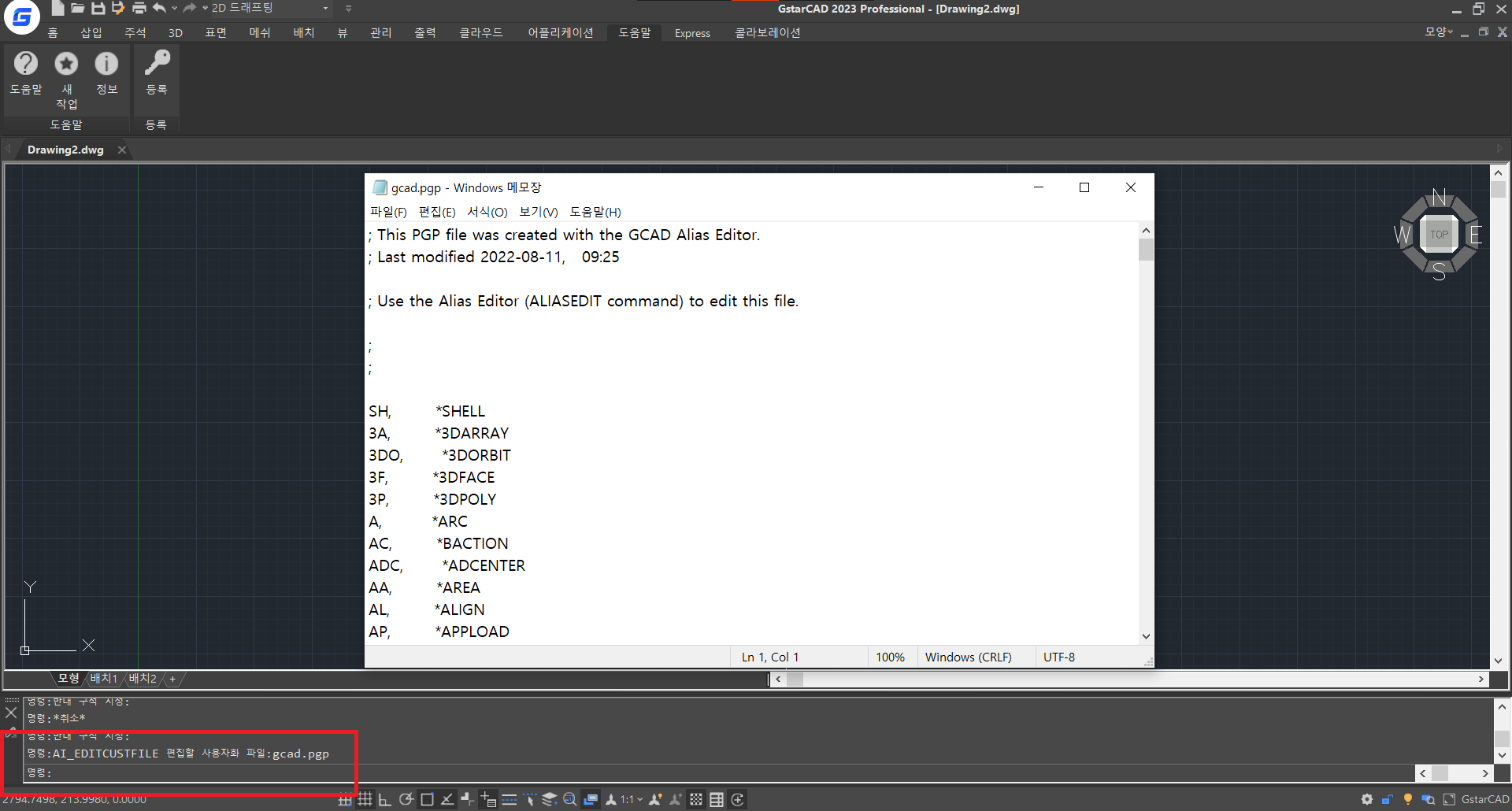

12. AI_EDITCUSTFILE
GstarCAD 2023에서는 AutoCAD와의 호환성 향상을 위해 AI_EDITCUSTFILE 명령이 지원됩니다.
명령 별칭을 추가하거나 편집할 수 있는 프로그램 매개변수(PGP) 텍스트 파일이 열립니다.
새로운 기능

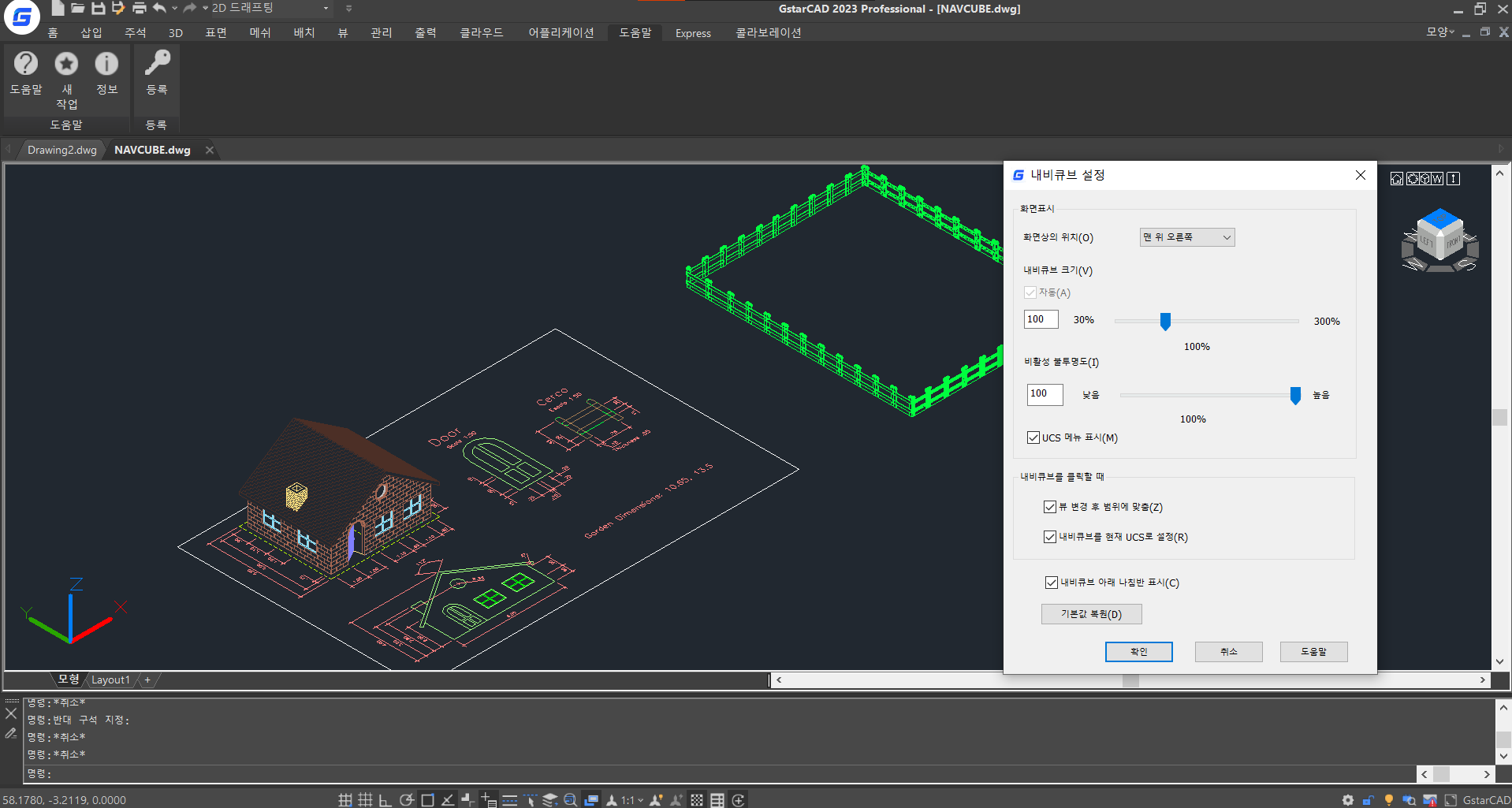

1. 네비큐브
2D 또는 3D 모형 공간에 탐색도구가 표시되므로 표준 뷰와 등각 투영 뷰 사이를 더욱 쉽게 전환할 수 있습니다.
드래그 및 클릭이 가능한 큐브, 나침반 및 옵션으로 구성되며
'사용 가능한사전 설정 뷰로 전환', '현재 뷰 회전' 또는 '현재 뷰를 홈 뷰로 설정'을 지원합니다.

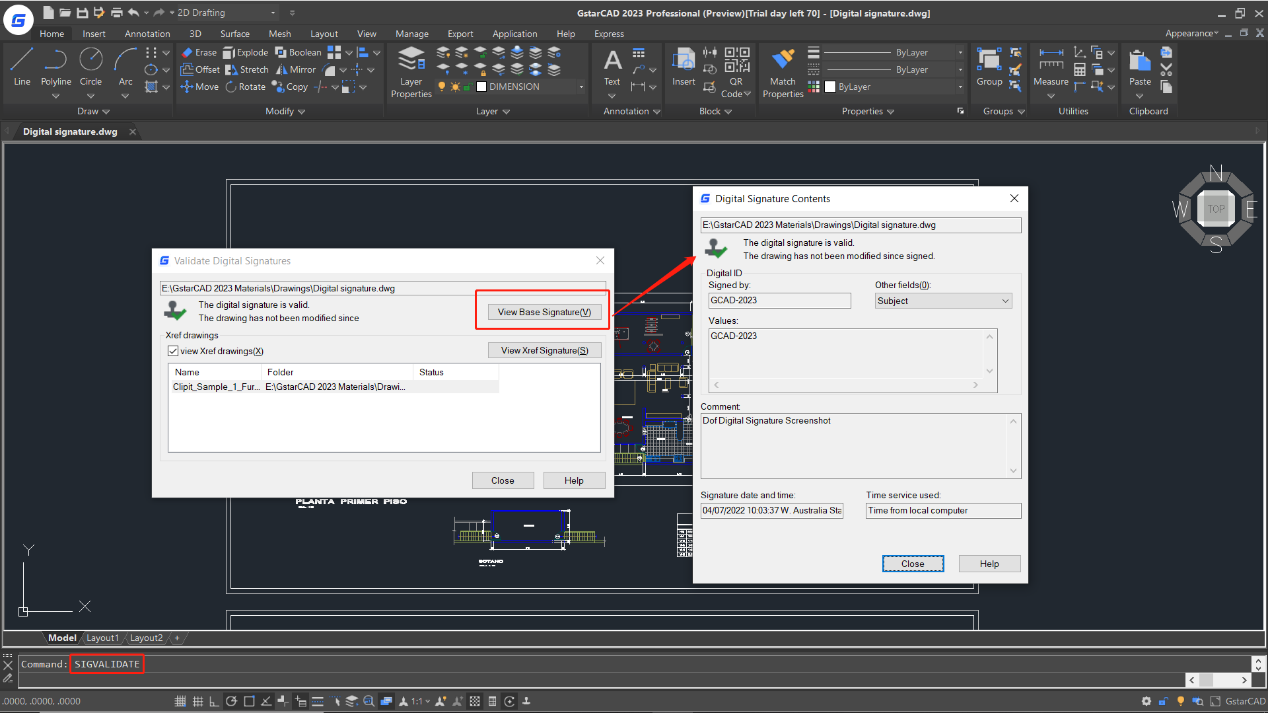

2. 디지털 서명
신뢰할 수 있는 정보를 제공하고 도면의 신뢰성과 무결성을 검증하기 위해 2 개의 디지털 서명 기능이 제공됩니다.

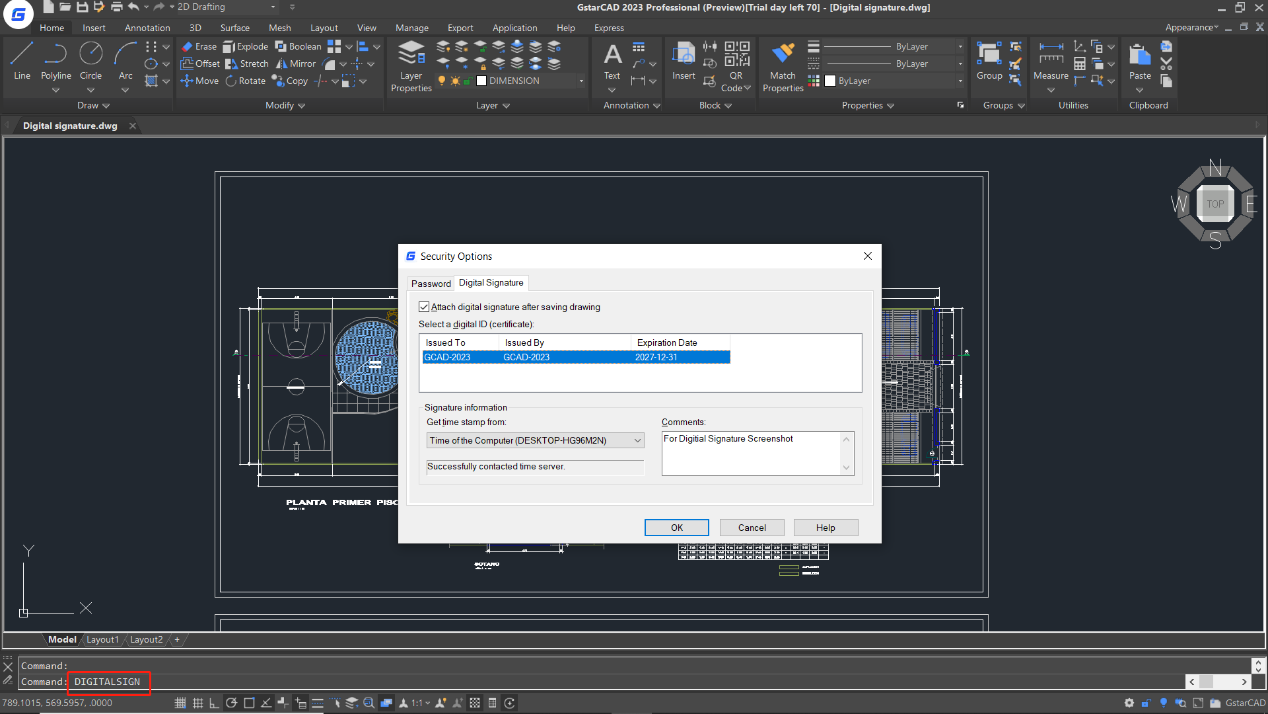

1) DIGITALSIGN : DIGITALSIGN 명령은 도면에 디지털 서명을 부착하여 도면 파일의 출처,
ID 및 상태에 대한 신뢰할 수 있는 정보를 제공할 수 있습니다.
2) SIGVALIDATE :SIGVALIDATE 명령은 도면 파일에 부착된 디지털 서명의 유효성을 검사합니다.
디지털 서명에 대한 정보를 표시하는 디지털 서명 유효성 검사 대화상자가 표시되며,
무단으로 변경하거나 서명된 파일이 손상된 경우 디지털 서명은 무효화됩니다.

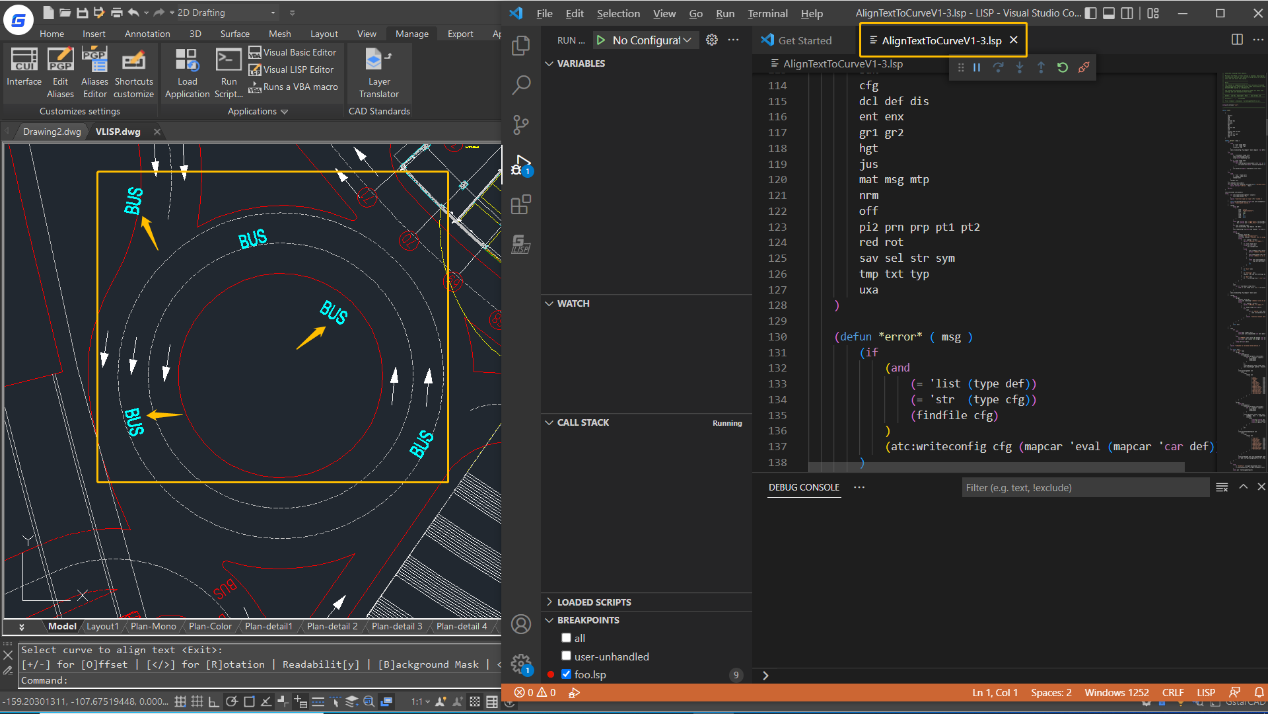

3. Lisp 디버거
VLISP 명령은 GstarCAD 2023에서 Visual Studio Code를 Lisp 디버거로 실행합니다.
GstarLisp 확장프로그램은 Visual Studio Code에 Lisp 파일 지원을 추가하므로
GstarCAD를 사용하여 Lisp 프로그램을 편리하게 편집하고 디버그할 수 있습니다.
4. VPSYNC
VPSYNC 명령을 사용하면 하나 이상의 배치 뷰포트를 마스터 배치 뷰포트와 동기화하여 정확한 위치를 일치시킬 수 있습니다.
동기화된 모든 뷰포트는 마스터 뷰포트의 줌 비율을 사용합니다.
매우 긴 도면을 따로 인쇄하거나 지도를 정밀하게 맞추는 데 필수적입니다.

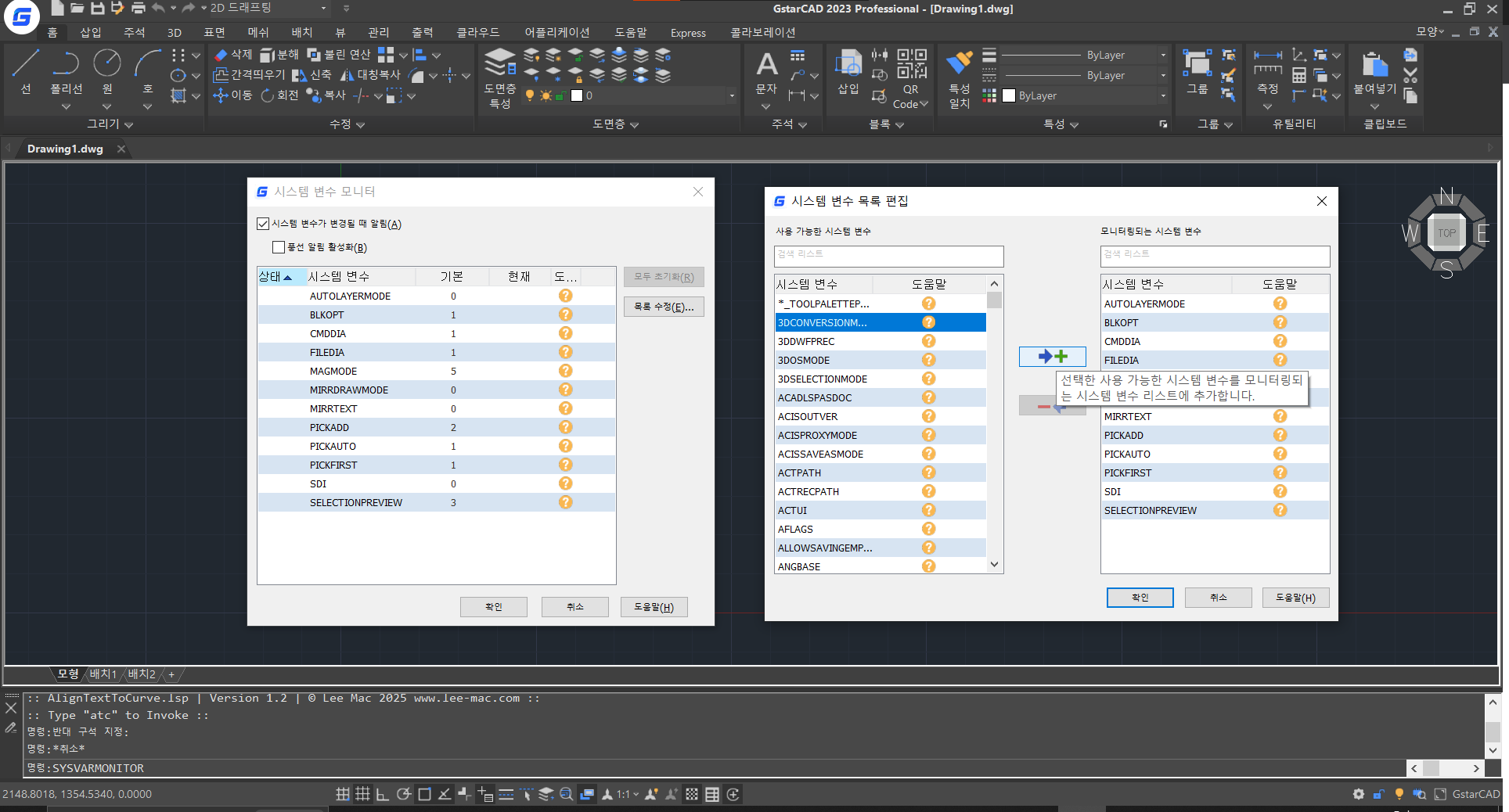

5. SYSVARMONITOR
SYSVARMONITOR 명령은 시스템 변수 목록을 모니터링하고 변수 중 하나가 변경될 때 알림을 보냅니다.
기본적으로 모니터에 이미 일부 시스템 변수가 있으며 "시스템 변수 리스트 편집" 대화 상자에서 추가하거나 제거할 수 있습니다.

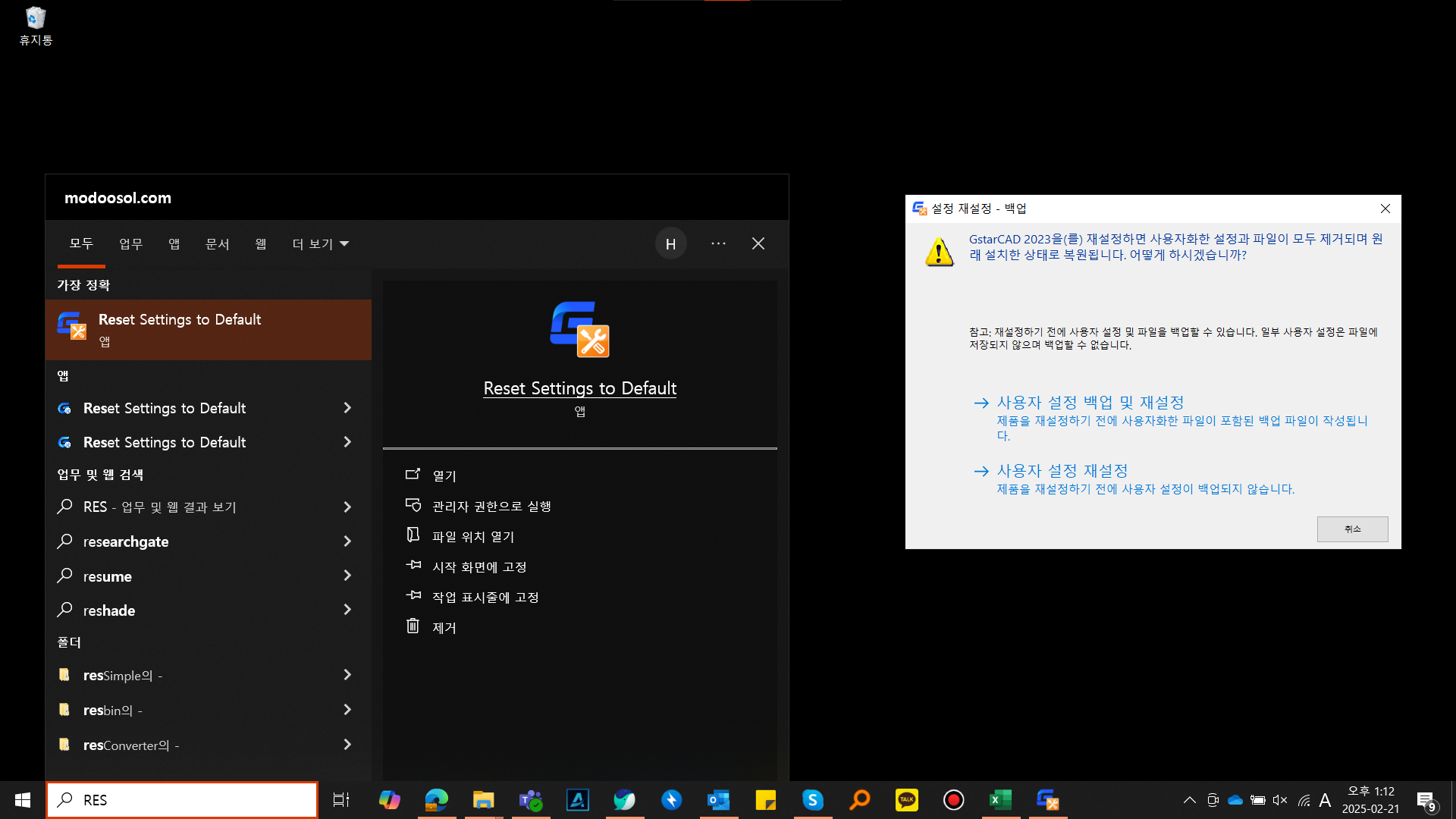

6. 기본값으로 재설정
Windows 시작 메뉴의 기본값으로 재설정 옵션을 사용하면 수동으로 설정하는 것보다
훨씬 빠르고 쉽게 GstarCAD 설정을 기본값으로 재설정할 수 있습니다.
사용자 정의 설정을 백업 및 재설정하도록 선택할 수도 있습니다.

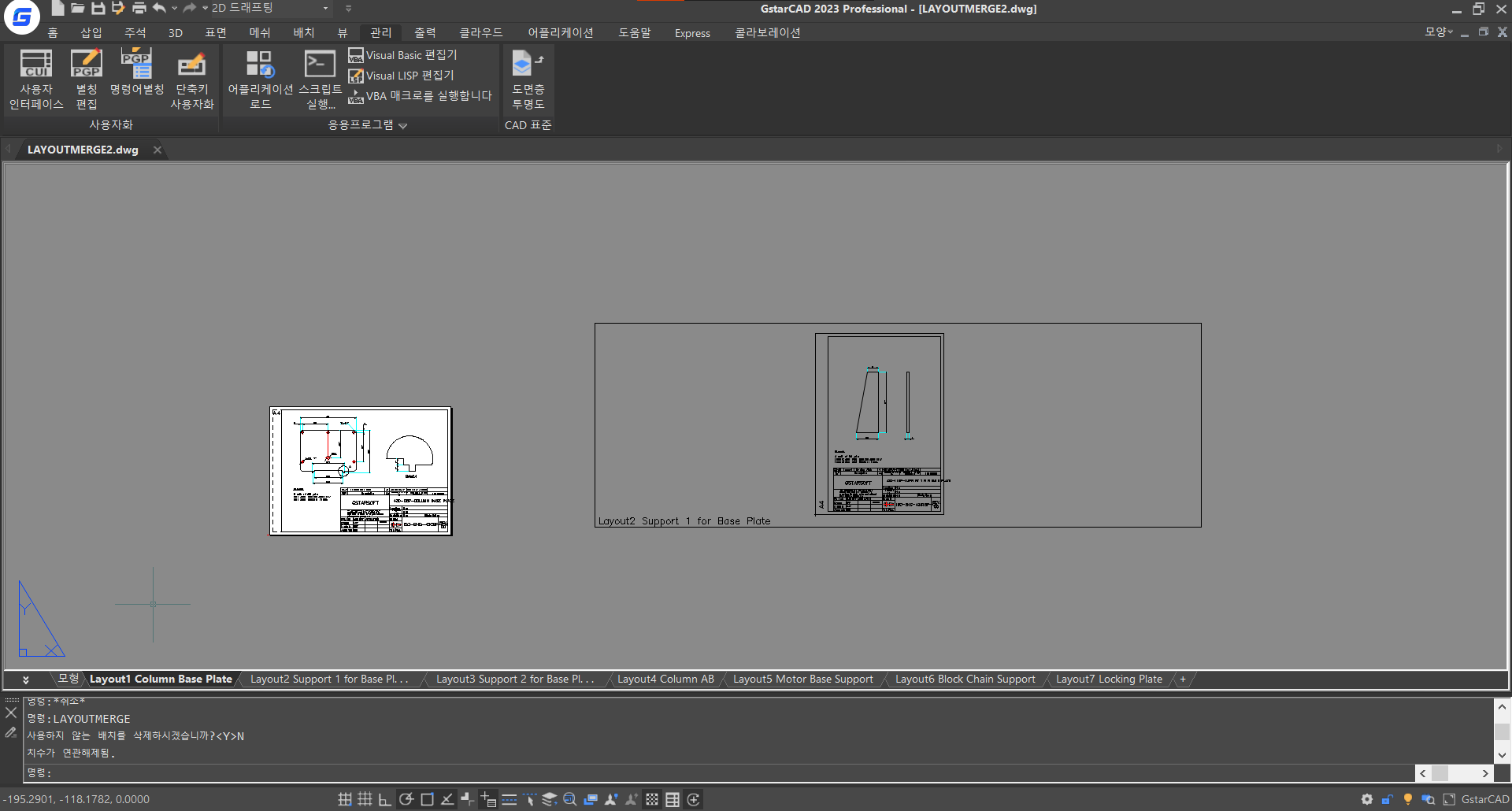

7. LAYOUTMERGE
LAYOUTMERGE 명령은 지정된 배치를 단일 배치에 병합합니다. 모든 배치 또는 모형을 선택할 수 있으며,
기존 배치를 지정하거나 새 배치의 이름을 입력하여 대상 배치로 작성할 수 있습니다.

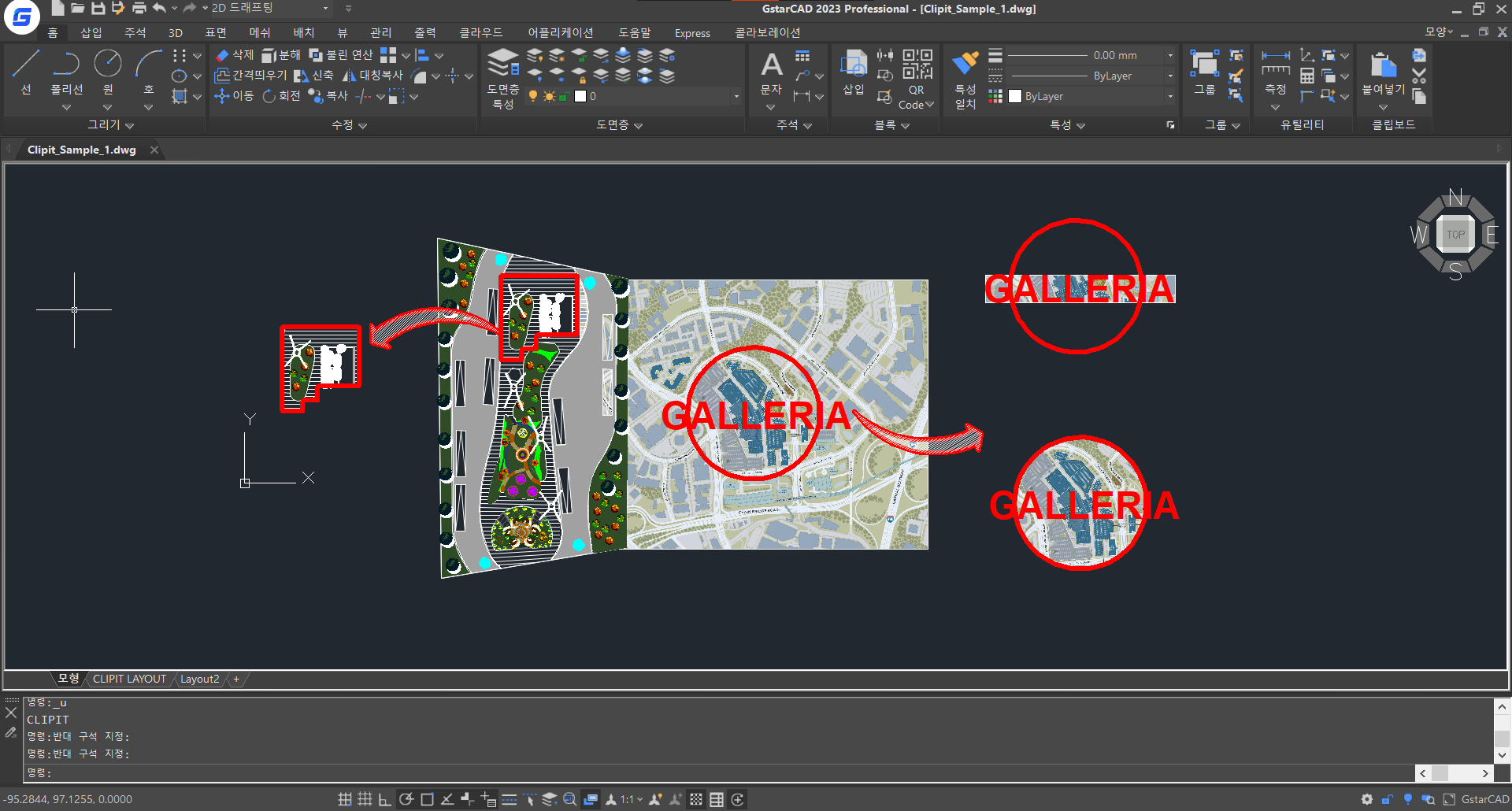

8. CLIPIT
CLIPIT 기능은 폴리선, 원, 호, 타원, 문자, 여러 줄 문자 또는 속성 정의를 자르기 경계로 정의하여 블록,
외부 참조 도면, 이미지 및 객체 가리기 객체의 지정된 부분을 자르거나 제거합니다.
또한 호 세그먼트의 해상도에 대한 최대 허용 오차 거리를 설정할 수 있습니다.

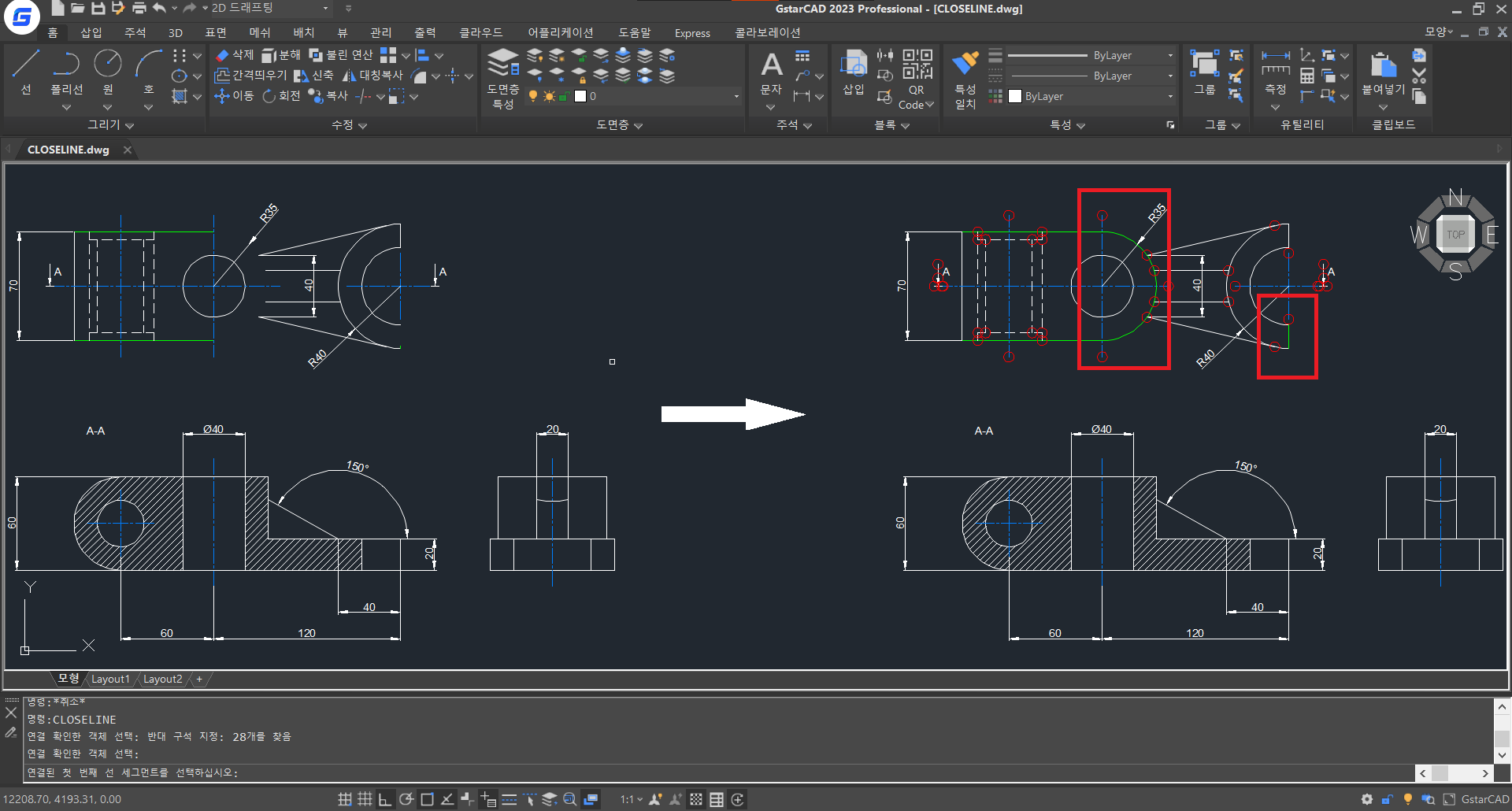

9. CLOSELINE
해치, 면적 계산 또는 영역 생성 시 영역이 닫히지 않았다는 메시지가 나타나면,
CLOSELINE 명령으로 선택한 선, 폴리선 또는 호 사이에서 닫히지 않은 끝점을 표시하고 즉시 닫을 수 있습니다.

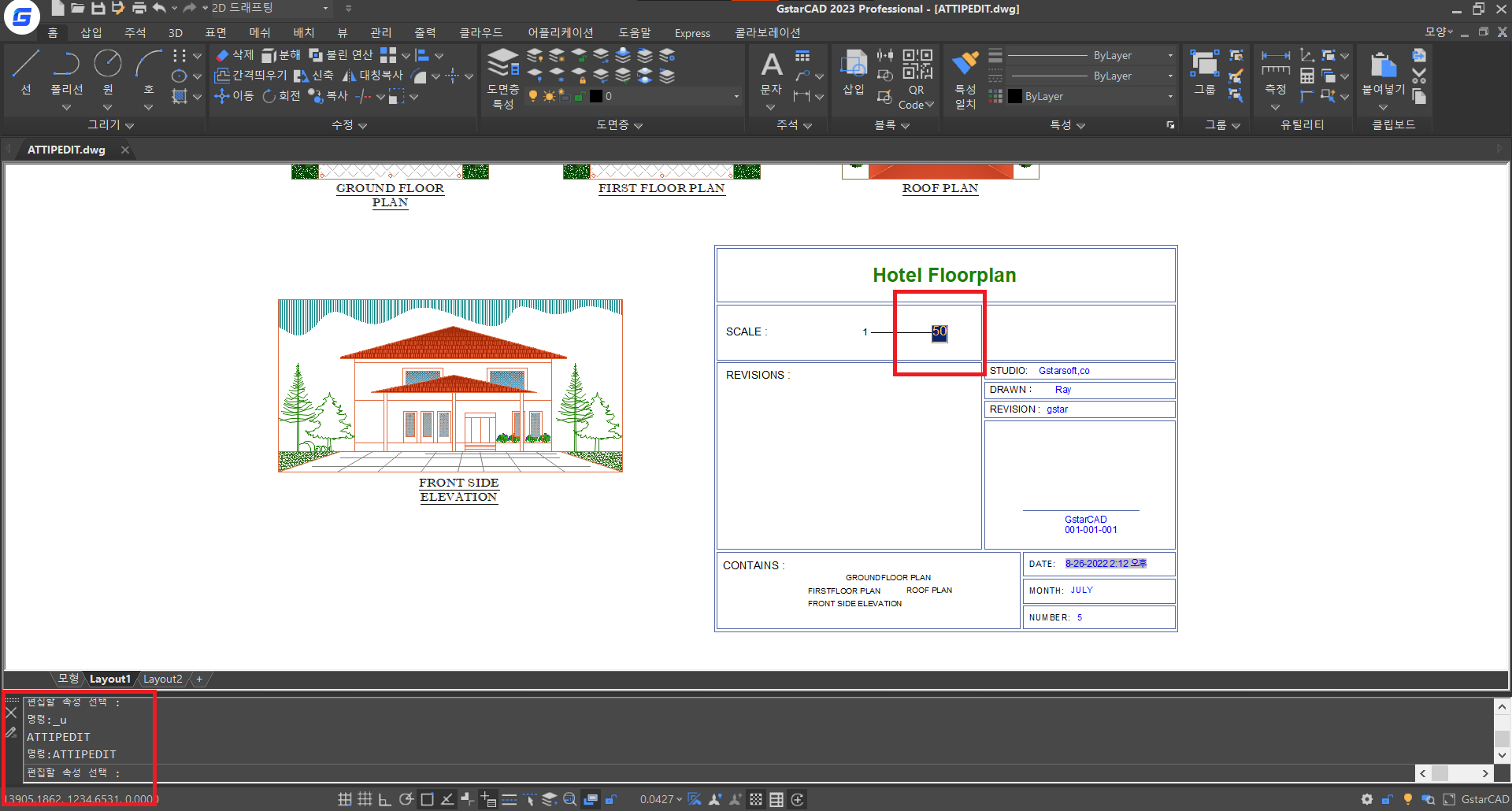

10. ATTIPEDIT
속성 편집기에 액세스하지 않고 속성 값을 편집하려는 경우,
ATTIPEDIT 명령을 사용하면 블록의 문자 내용을 빠르고 쉽게 편집할 수 있습니다.

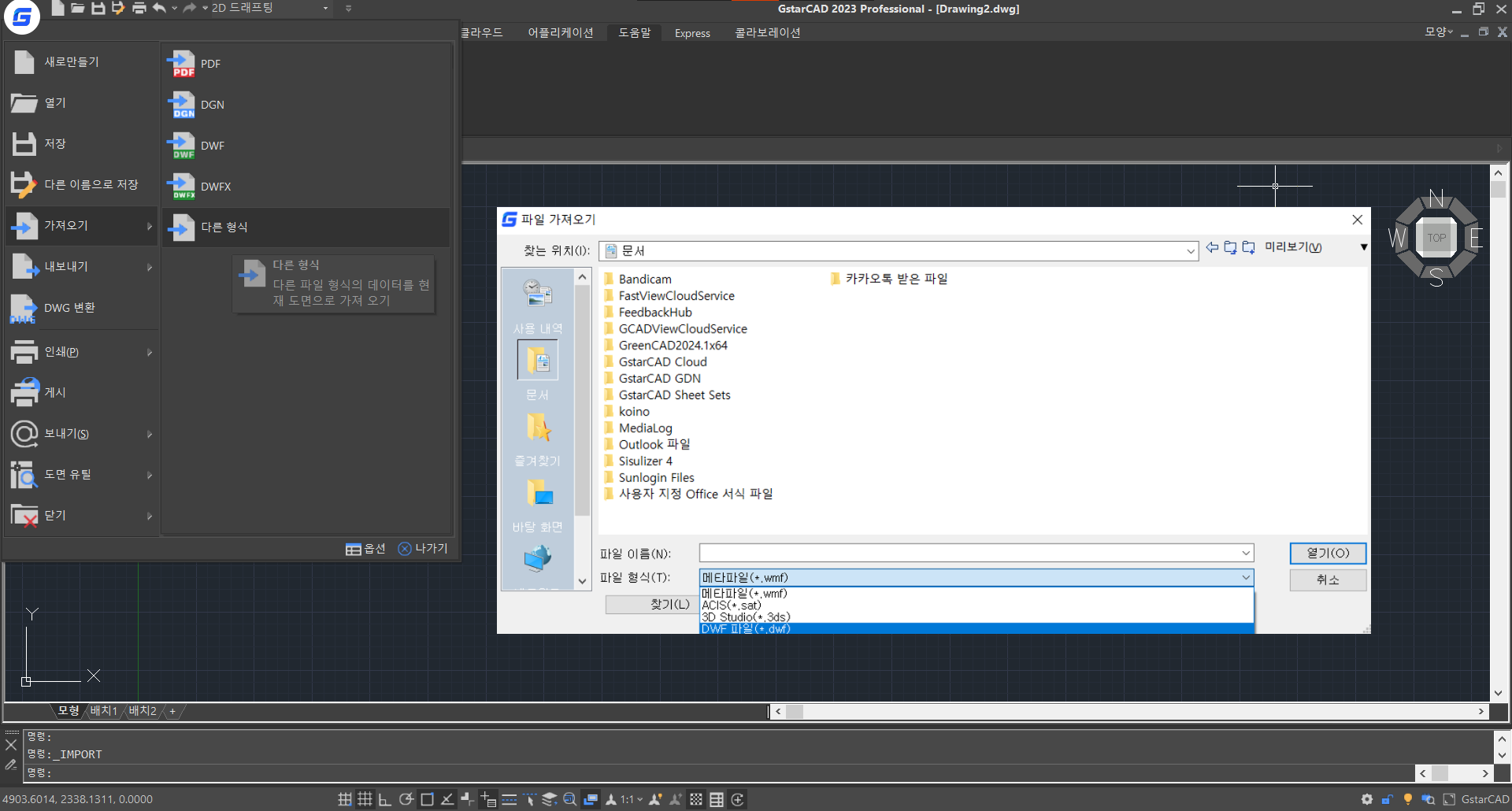

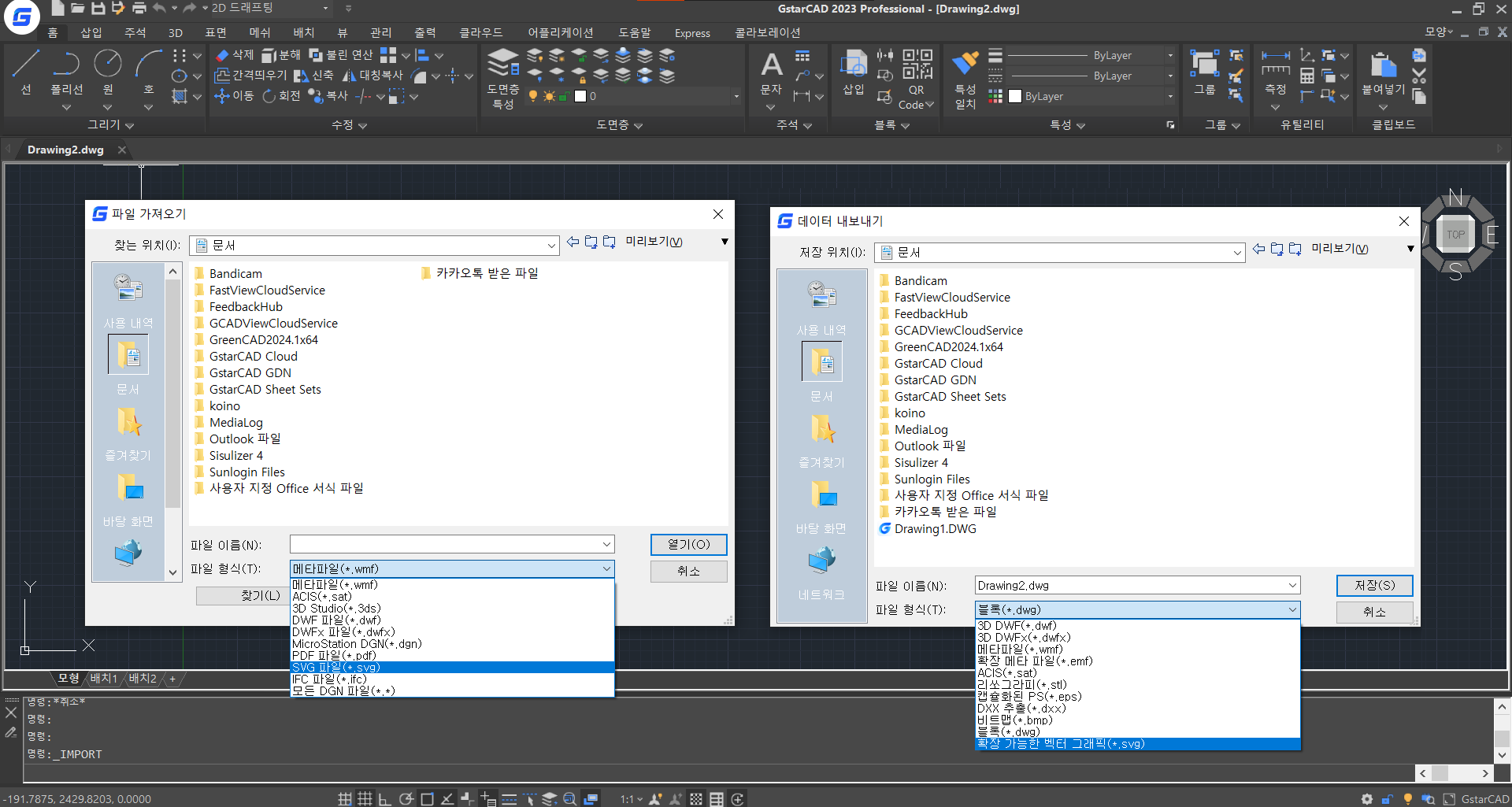

11. SVG 파일 지원
GstarCAD 2023에서는 SVG (Scalable Vector Graphics) 파일 가져오기 및 내보내기를 지원합니다.
1) 가져오기 :가져온 SVG 그래픽은 블록으로 삽입되며, 분해 후 바로 편집하거나 블록 편집기에서 편집할 수 있습니다.
선, 폴리선, 폴리곤, 원, 타원, 경로, 문자 및 해치와 같은 객체를 올바르게 가져올 수 있습니다.
2) 내보내기 :도면에 있는 거의 모든 종류의 객체를 SVG 파일로 내보낼 수 있습니다.
내보낸 SVG 파일은 타사 프로그램에서 정확하게 표현할 수 있습니다.
