GstarCAD 2025 개선된 기능 및 새로운 기능
최근 업데이트 : 2025-06-12 09:51:15
대상 제품 및 버전
내용
개선된 기능
1. 성능
GstarCAD 2025 는 점진적 저장 메커니즘을 도입하여 SAVEAS(다른 이름으로 저장) 속도를 30%이상, QSAVE(저장) 속도를 3배 이상 향상 시켰습니다.
파일 읽기, 디스플레이, 소프트웨어 초기화가 최적화되어 평균 도면 열기 속도가 25% 이상 개선되었습니다.

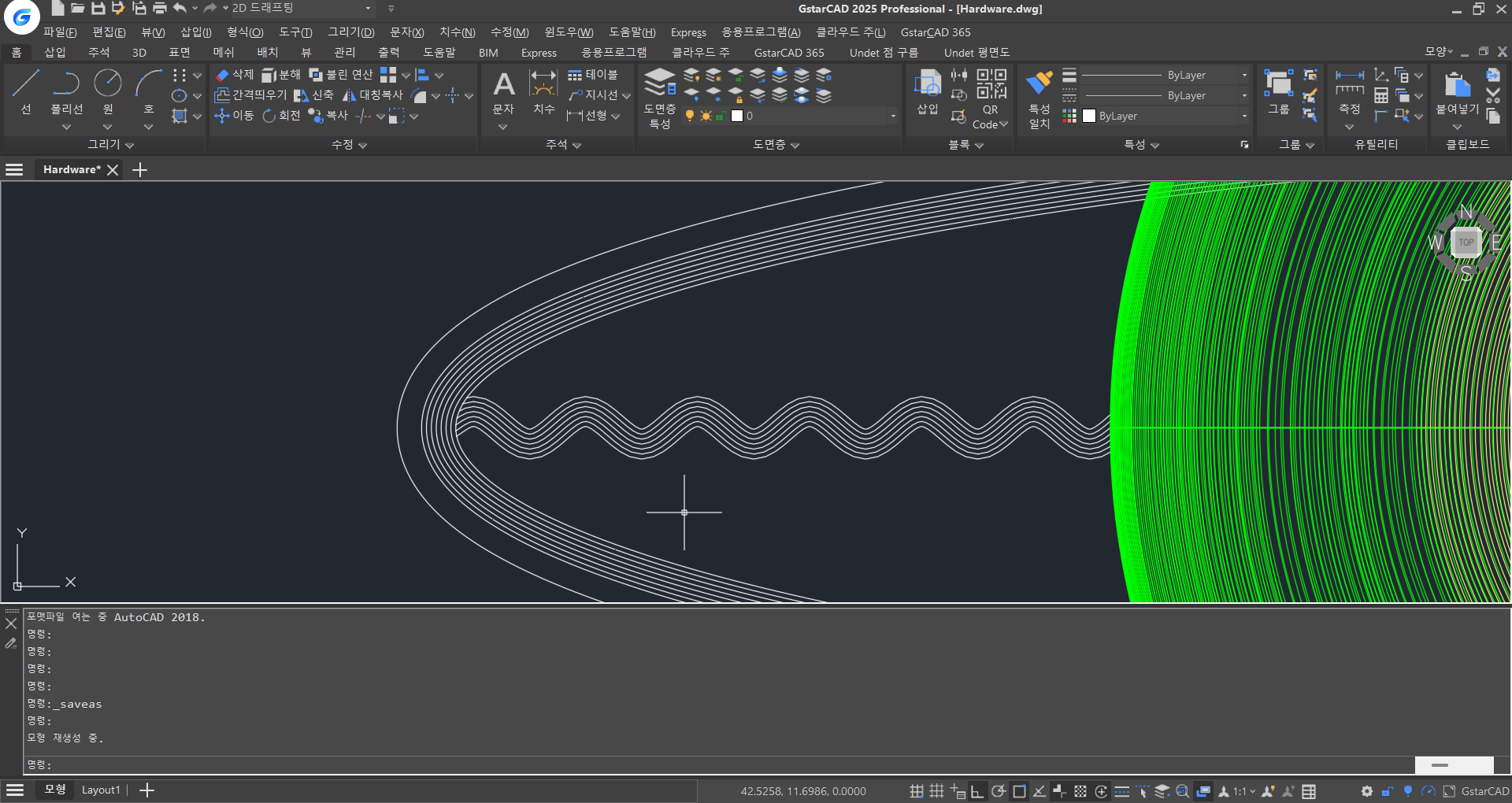

복잡한 도면에서 TRIM(자르기) 및 EXTEND(연장하기) 성능이 69% 향상되었으며, HATCH(해치) 디스플레이 정밀도가 개선되어 그라데이션 및 투명 해치에서
불필요한 선을 제거함으로써 더욱 효율적인 작업 흐름을 보장합니다.
2. API
GstarCAD 는 개발자들에게 GstarCAD에서 애플리케이션을 이식하거나 구축할 수 있는
강력한 API 를 제공합니다.
올해는 GRX, .NET, LISP 인터페이스의 완전성과 호환성을
지속적으로 개선하는 것 외에도, GstarCAD 2025에서는 Python을 지원합니다.
790개
이상의 일반적인 Python 인터페이스를 제공하여 더욱 강력한 맞춤화 및 자동화를
가능하게 합니다.

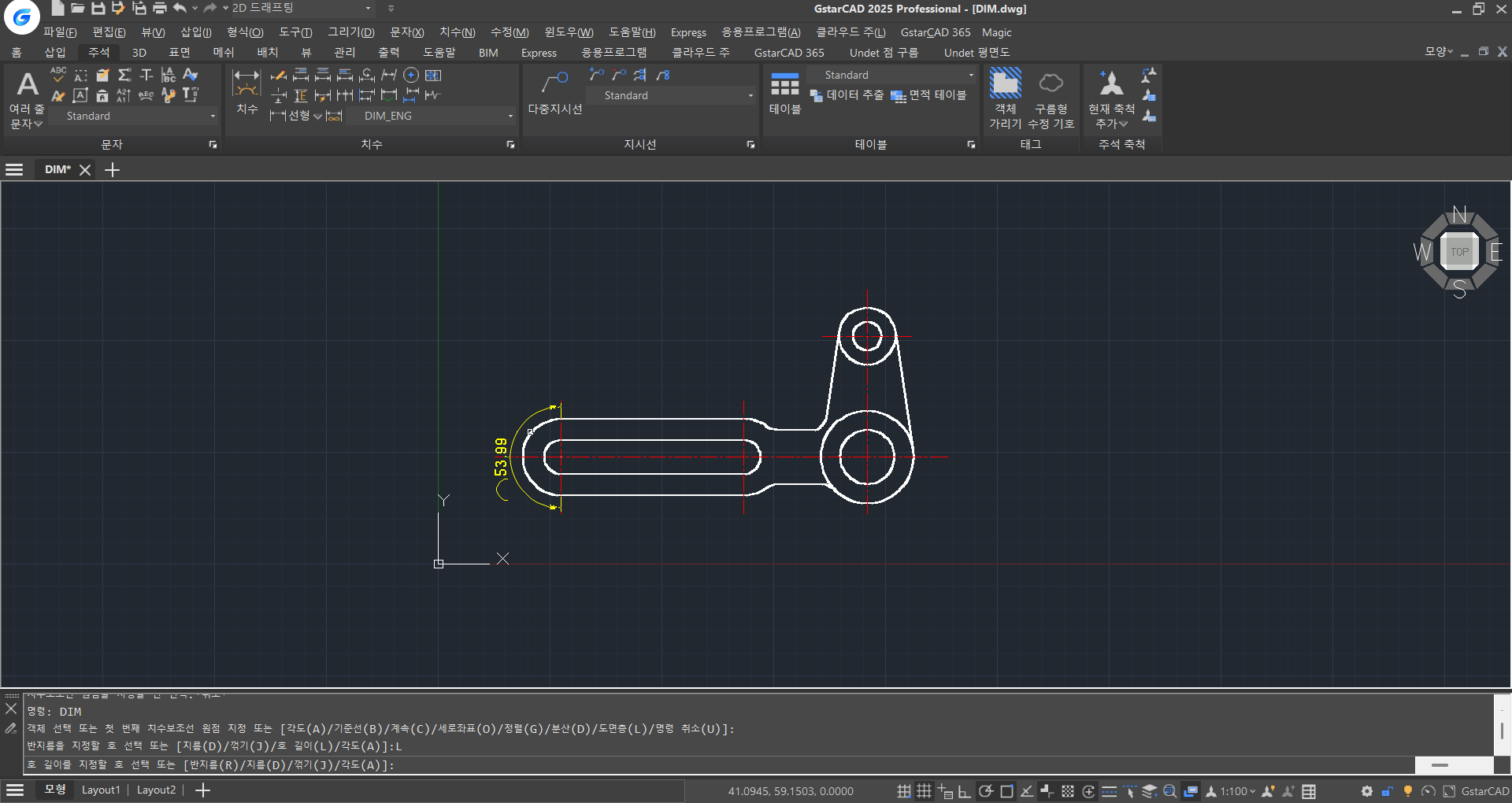

3. DIM

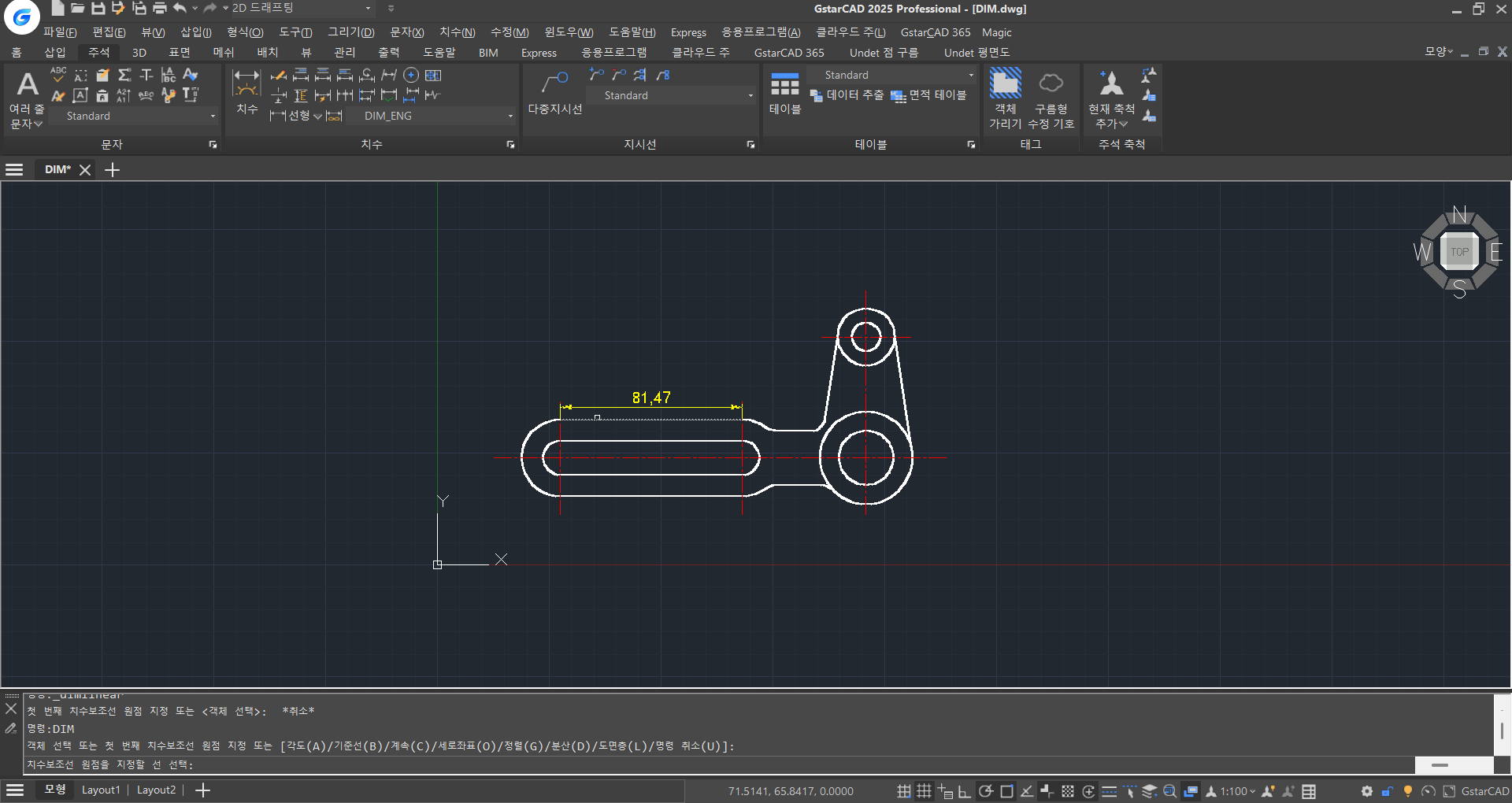

다양한 유형의 치수를 생성하기 위해 더 이상 여러 명령을 전환할 필요가 없습니다. DIM 명령을 실행한 후 마우스 커서를 객체 위로 이동하면 치수 미리보기가 표시됩니다.
클릭하여 확인하고 치수를 배치하면 됩니다. 이로써 주석 작업이 간소화되고 효율성이 향상됩니다.

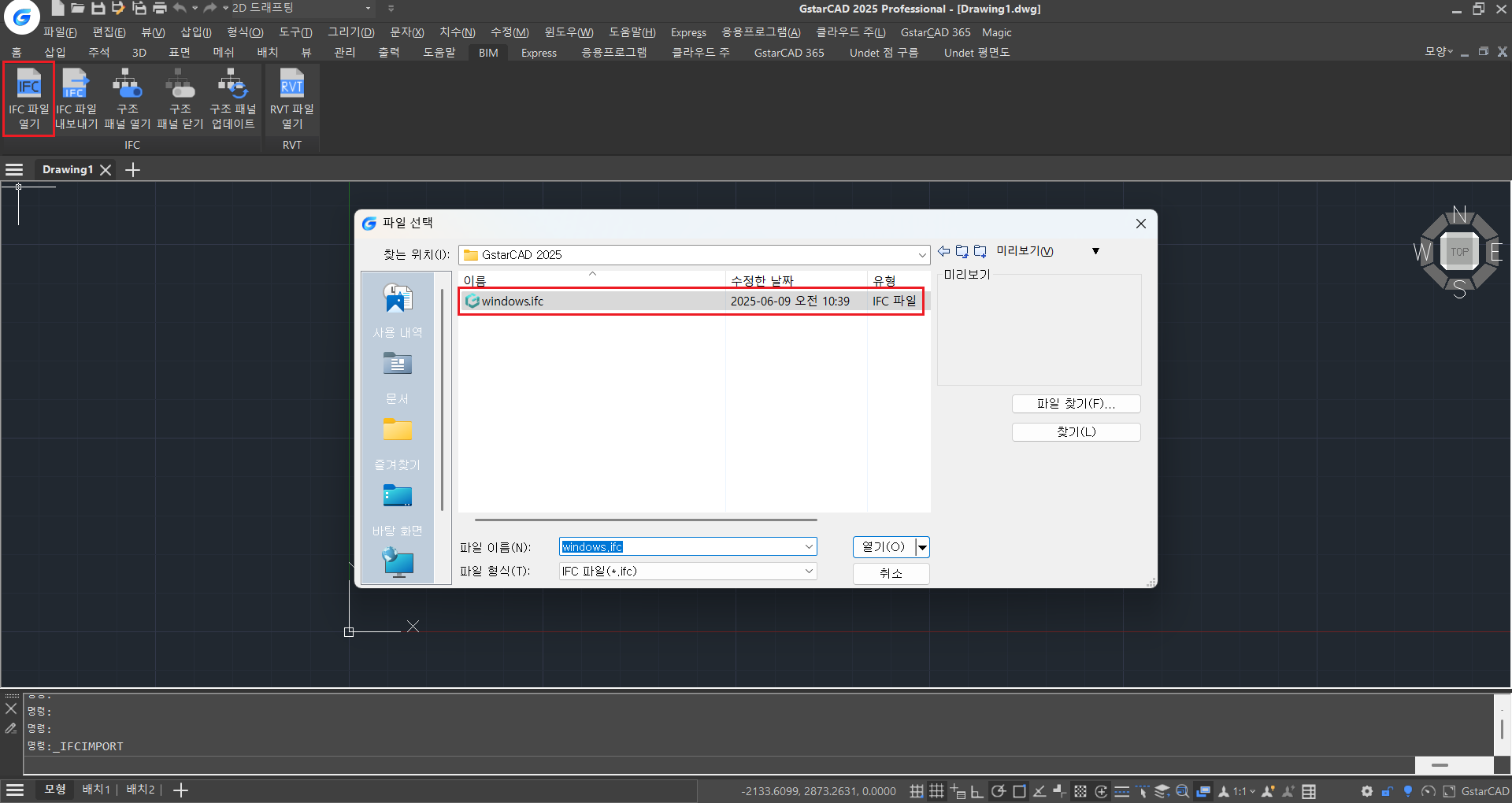

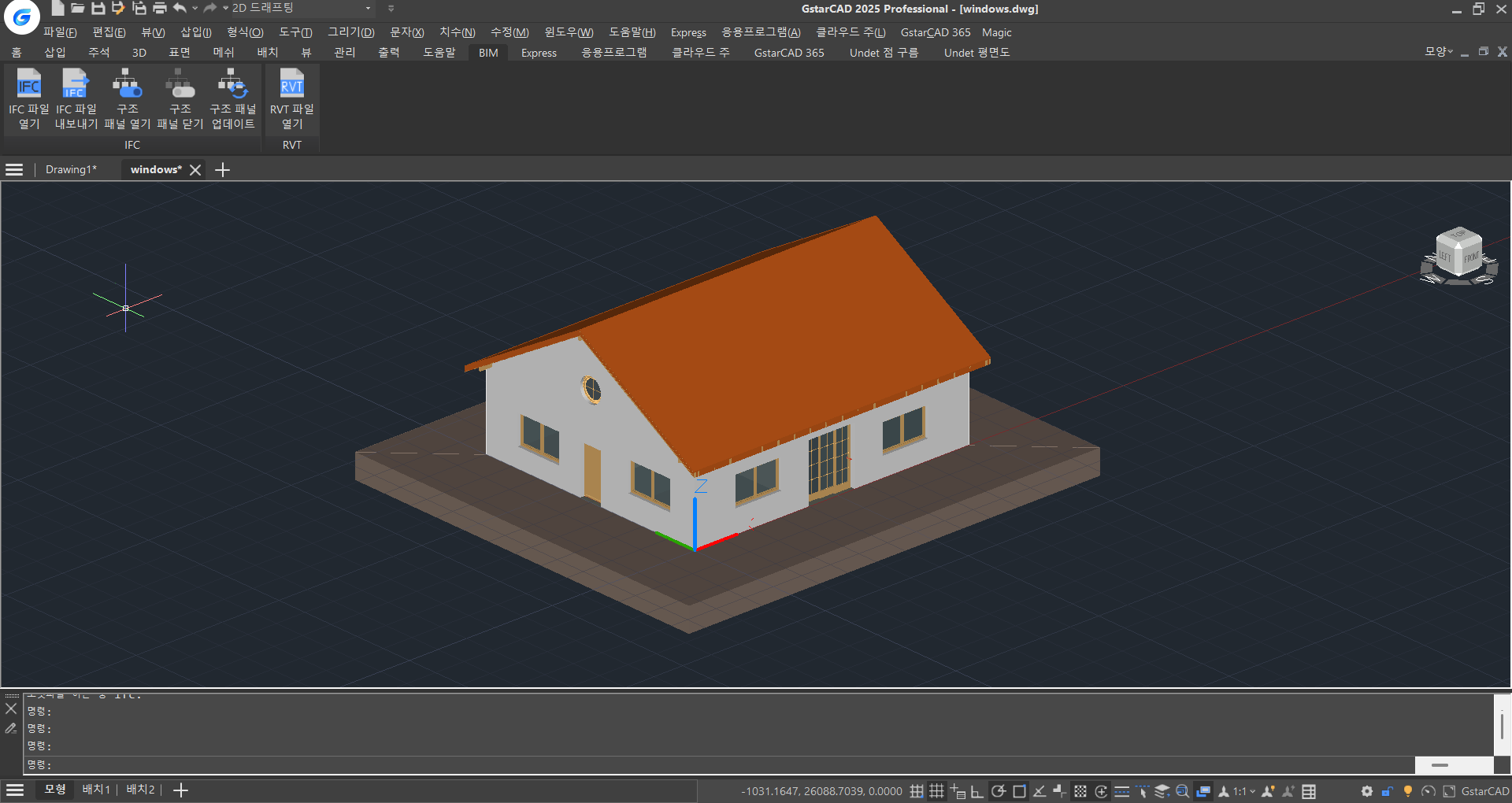

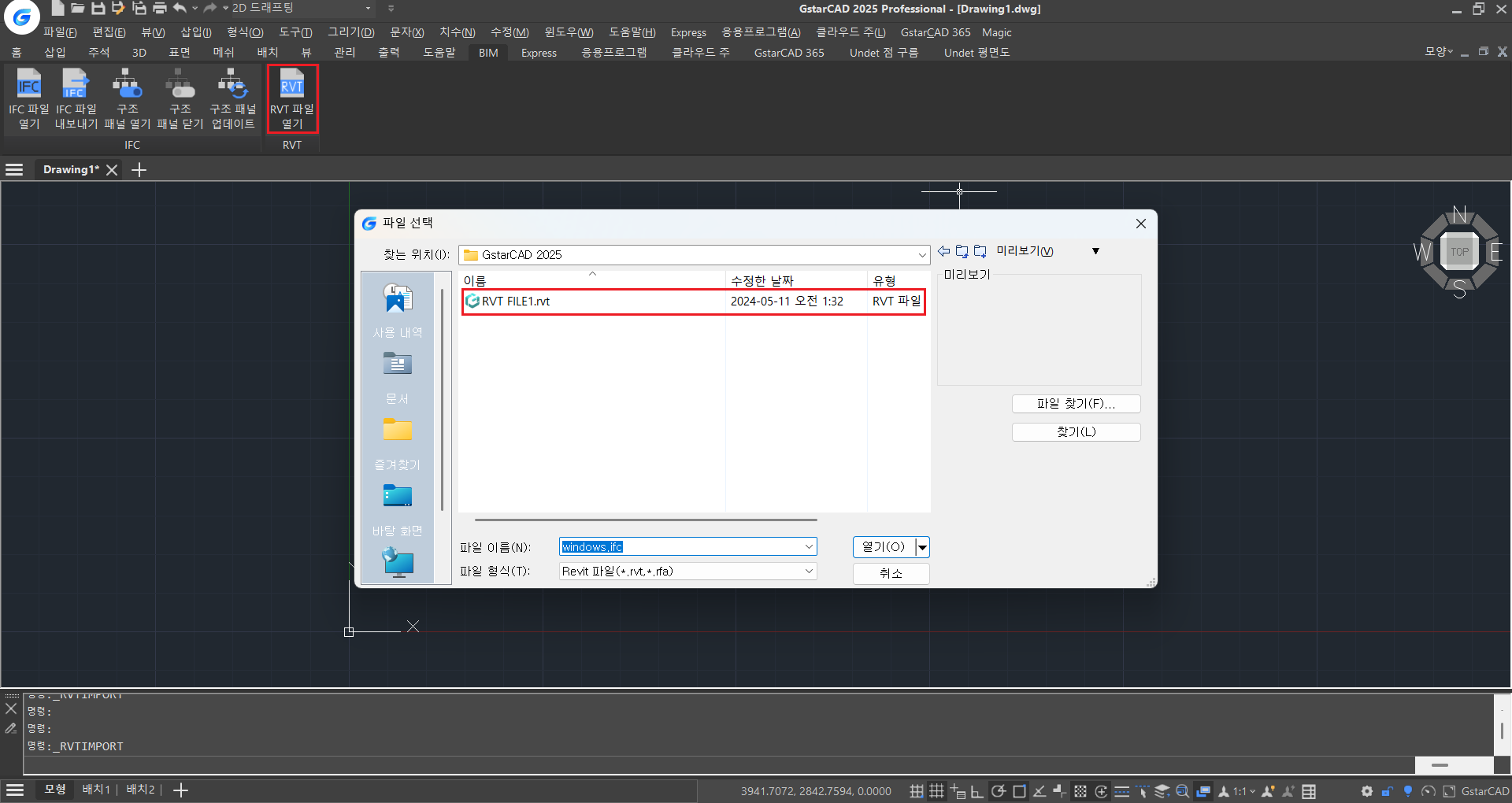

4. 3D 모델 가져오기 및 내보내기
기존의 IFC 가져오기 기능에 더해, 이제 IFC 파일을 내보낼 수 있으며, RVT 파일을 완전한
BIM 데이터와 함께 가져올 수 있습니다.

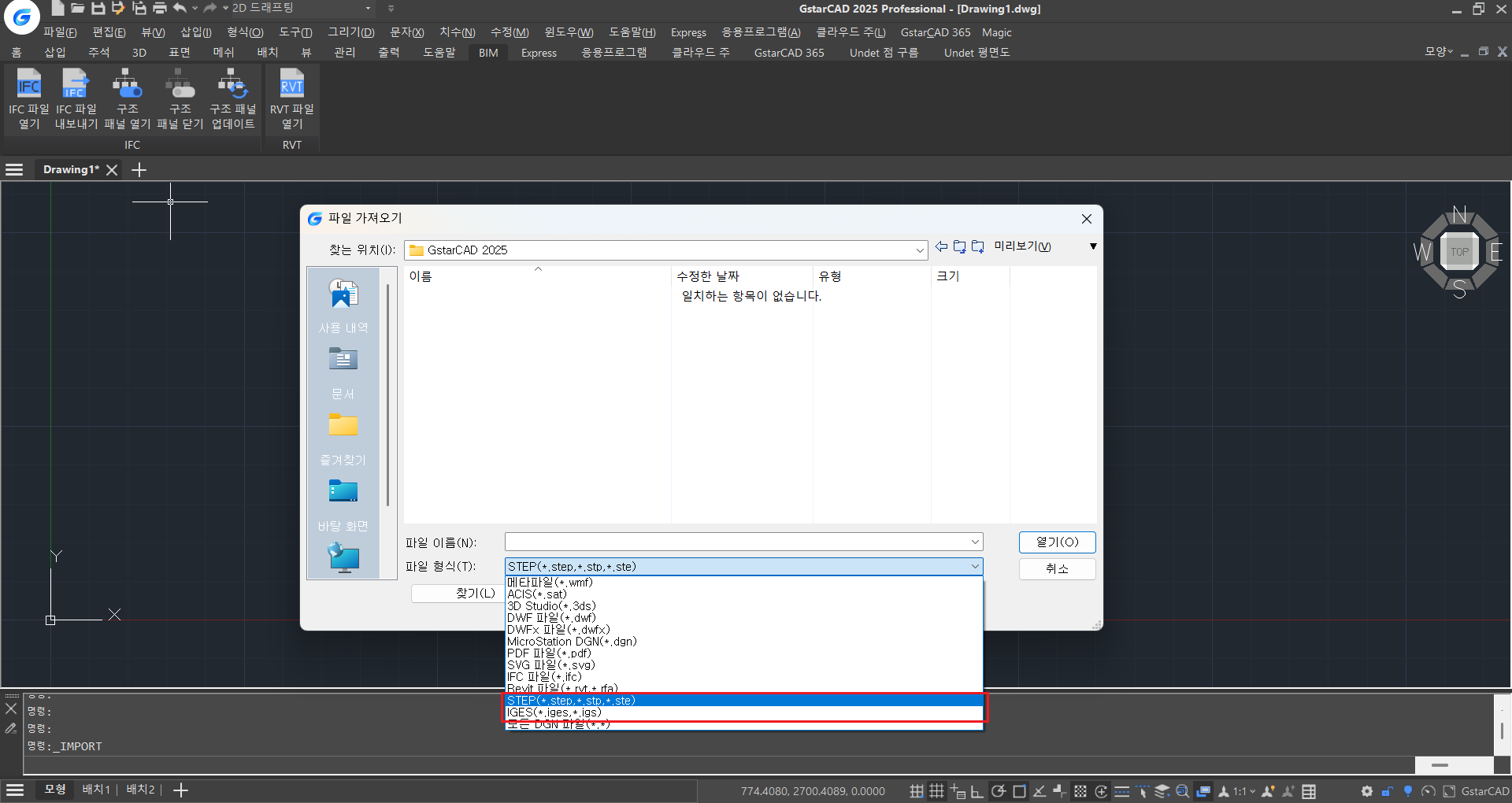

또한, STEP/IGES 모듈이 GstarCAD 설치
프로그램에 기본적으로 포함되어 있어 별도로 설치할 필요가 없습니다.

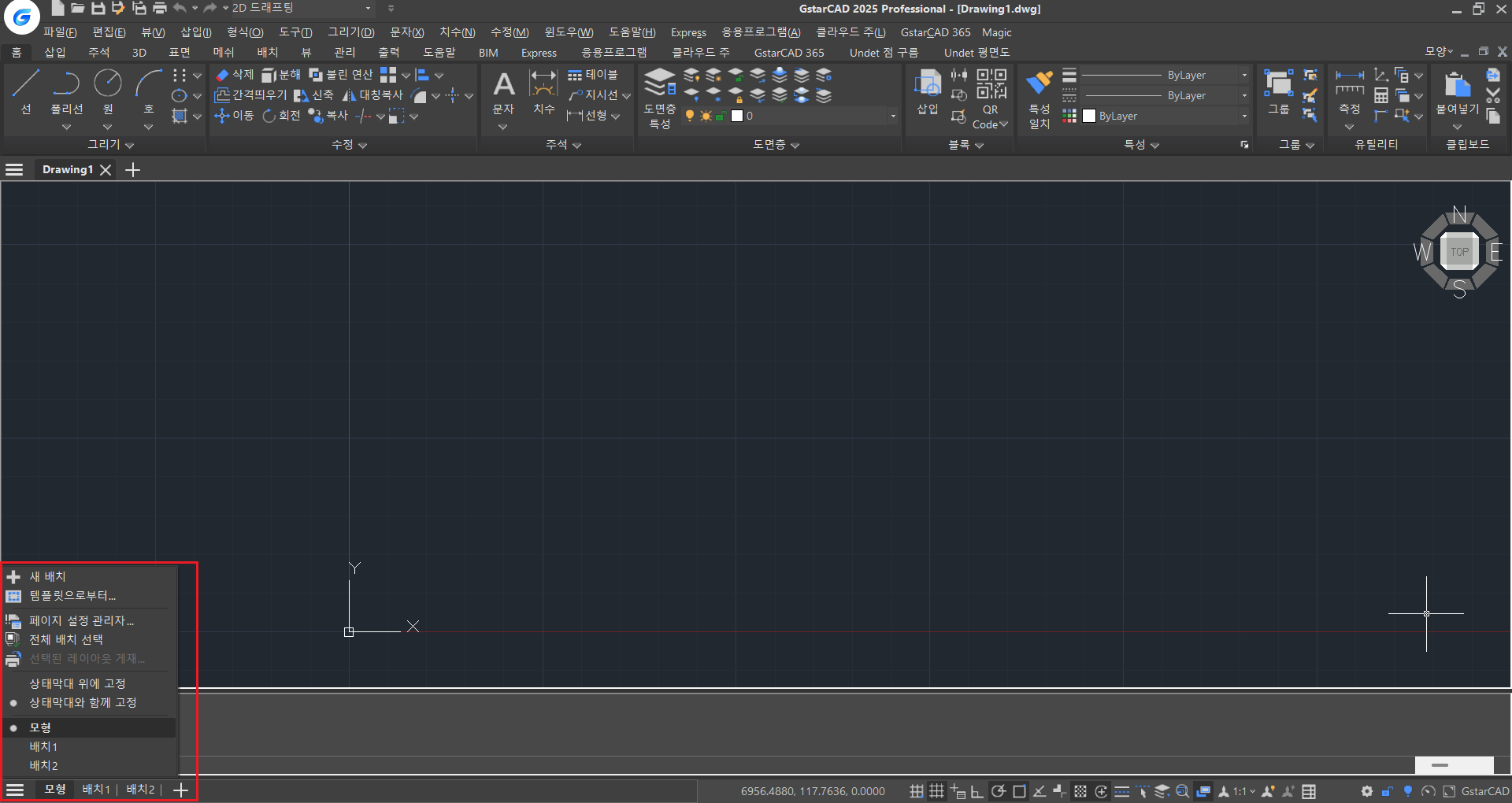

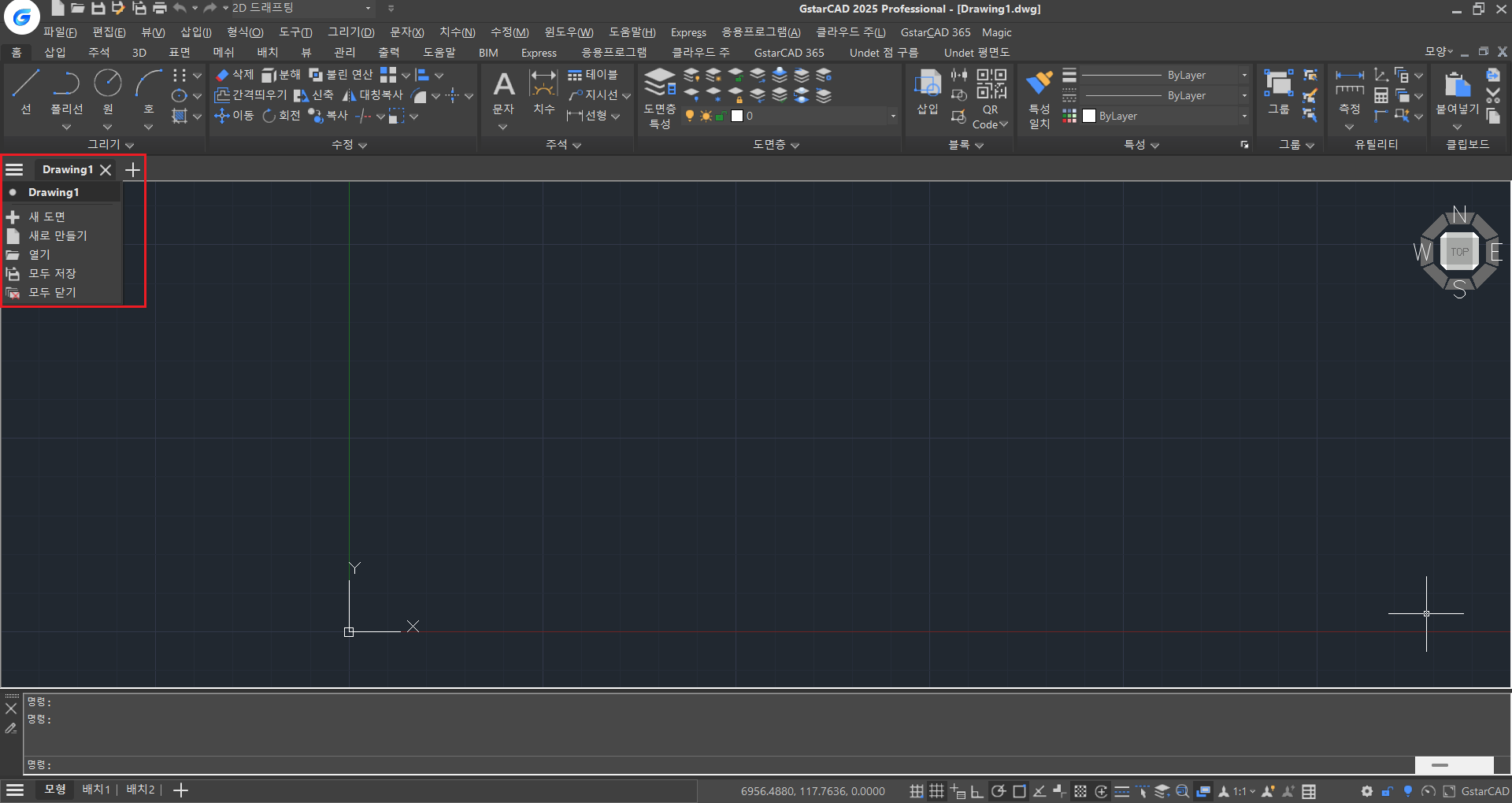

5. 파일 및 배치 탭 막대
GstarCAD 2025 의 파일 탭 막대와 배치 탭 막대가 새로운 모습으로 업데이트 되었습니다.
이제 “새로만들기” 및 “목록” 버튼이 추가되어, 탭 막대에서 직접 도면이나 배치를 생성,
열기, 전환할 수 있어 작업이 더욱 편리하고 효율적입니다.
또한, “읽기 전용” 이나 “수정된”
파일에 대한 표시기도 추가되어 파일 상태를 더 명확하게 확인할 수 있습니다.

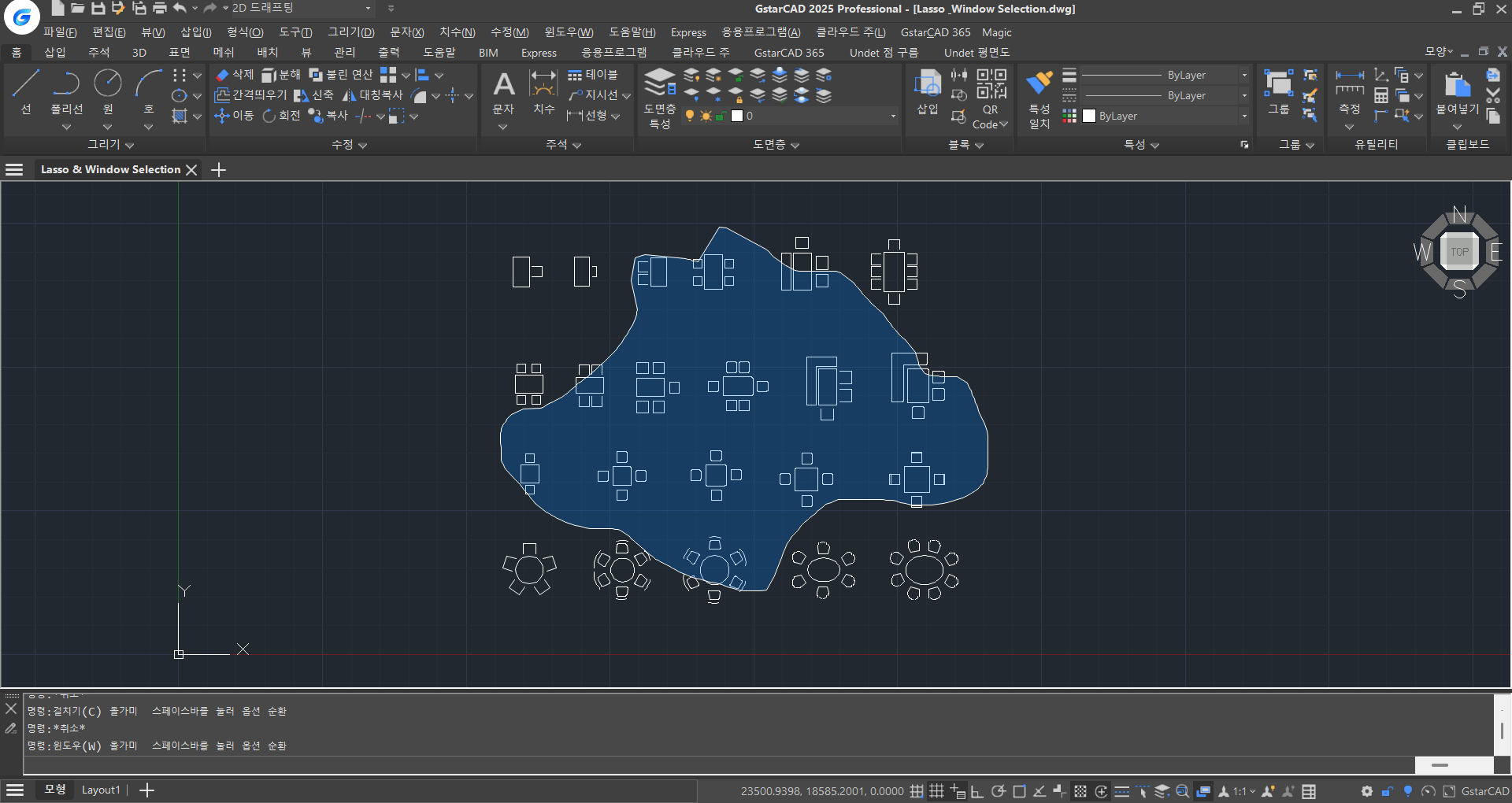

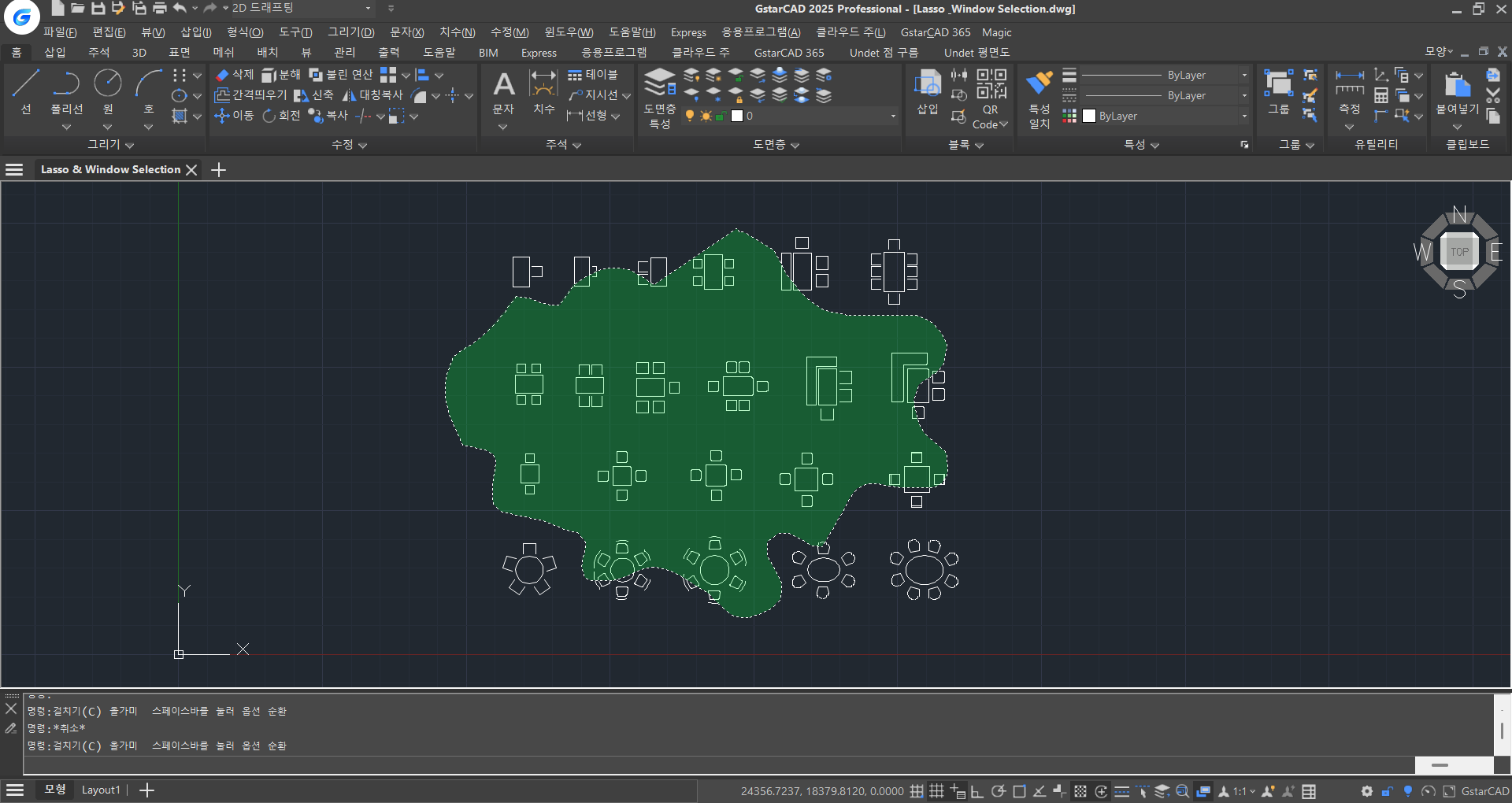

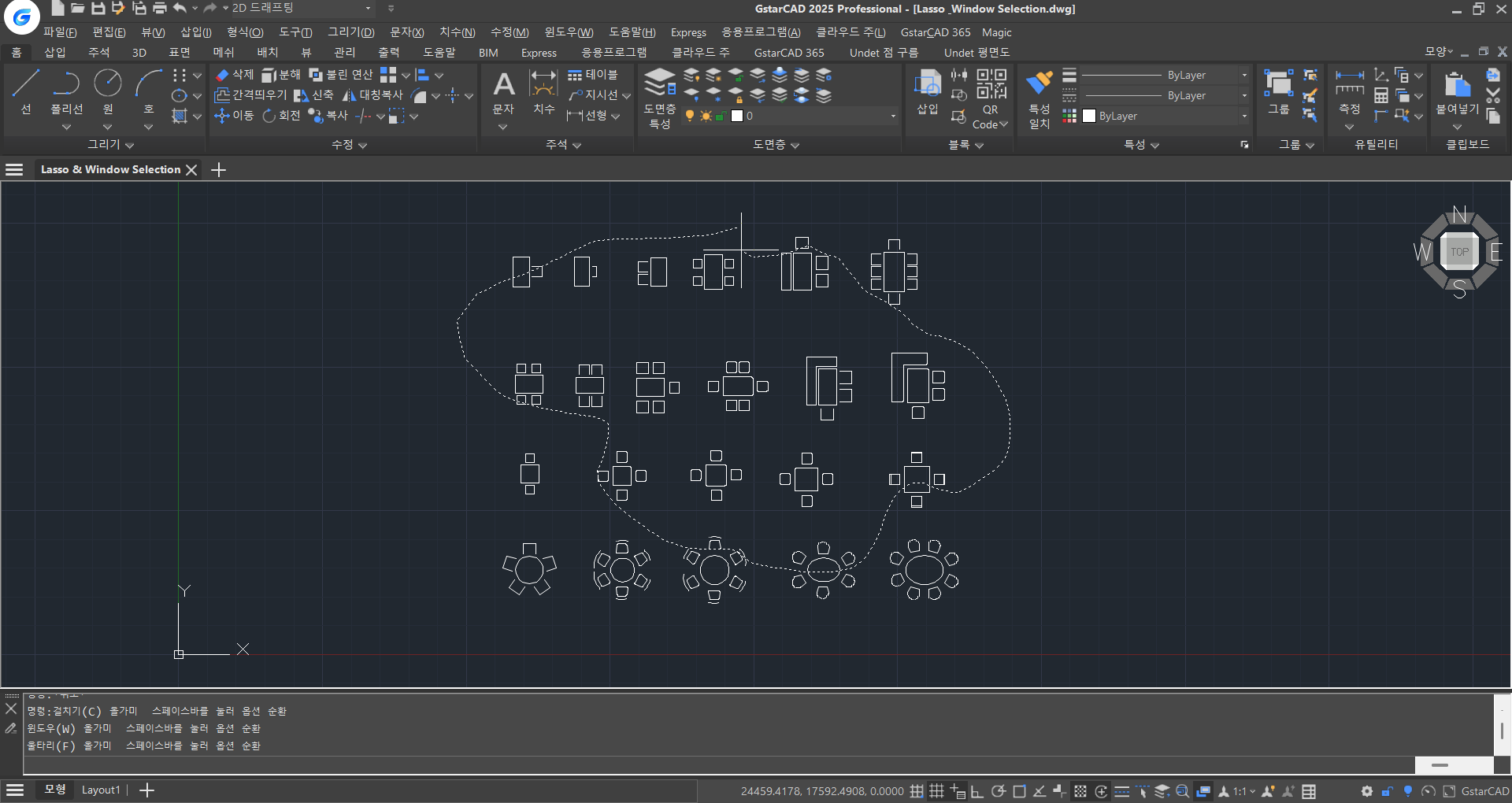

6. 올가미 선택
올가미 선택 기능을 통해 불규칙한 모양의 윈도우나 교차 선택 세트를 생성할 수 있어
복잡한 도면에서 객체를 선택할 때 유용합니다.
또한, 윈도우 선택 기능이 최적화되어
울타리, 윈도우폴리곤, 걸침폴리곤이 추가되었습니다.

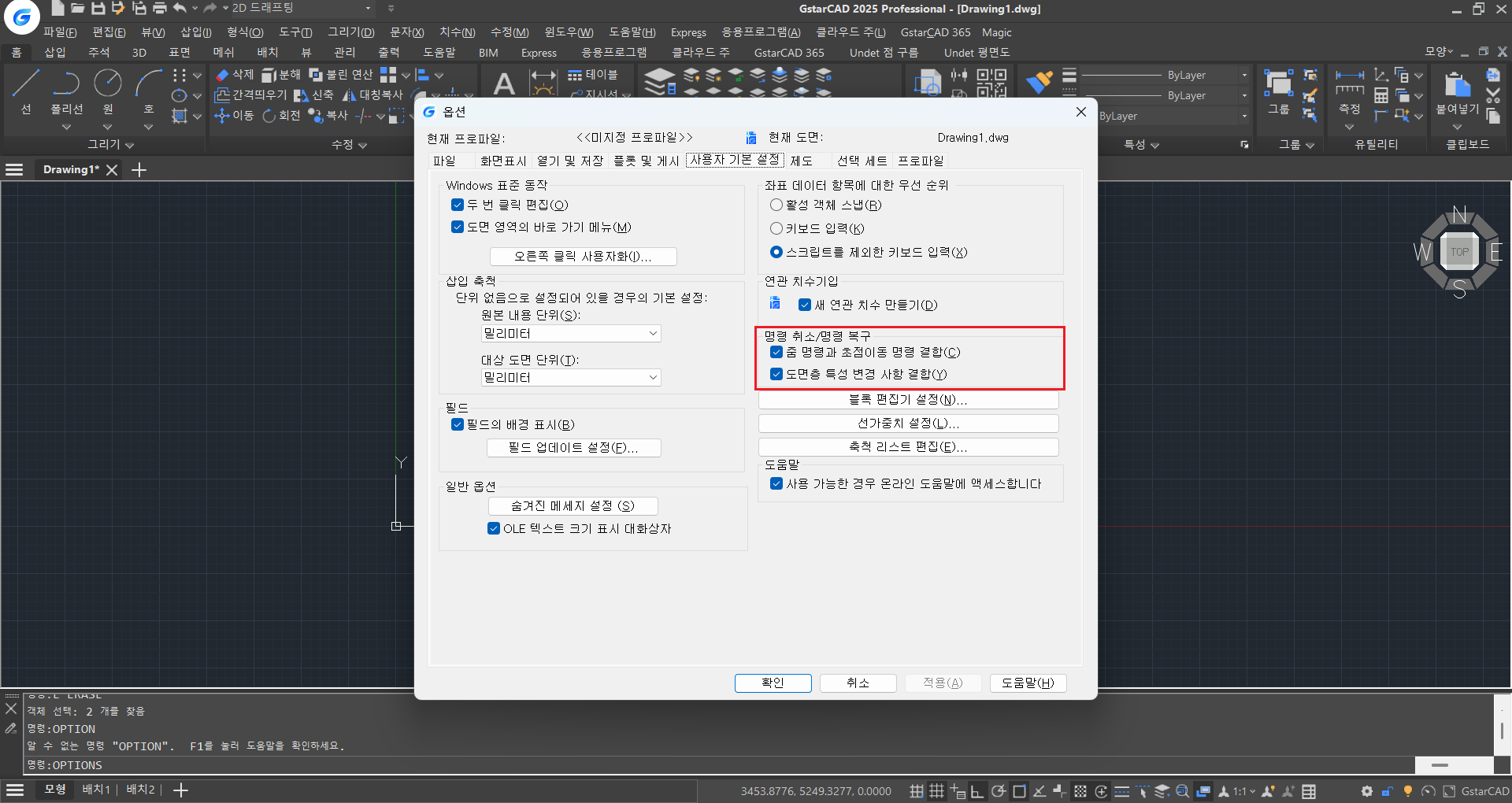

7. 명령 취소 (Undo)

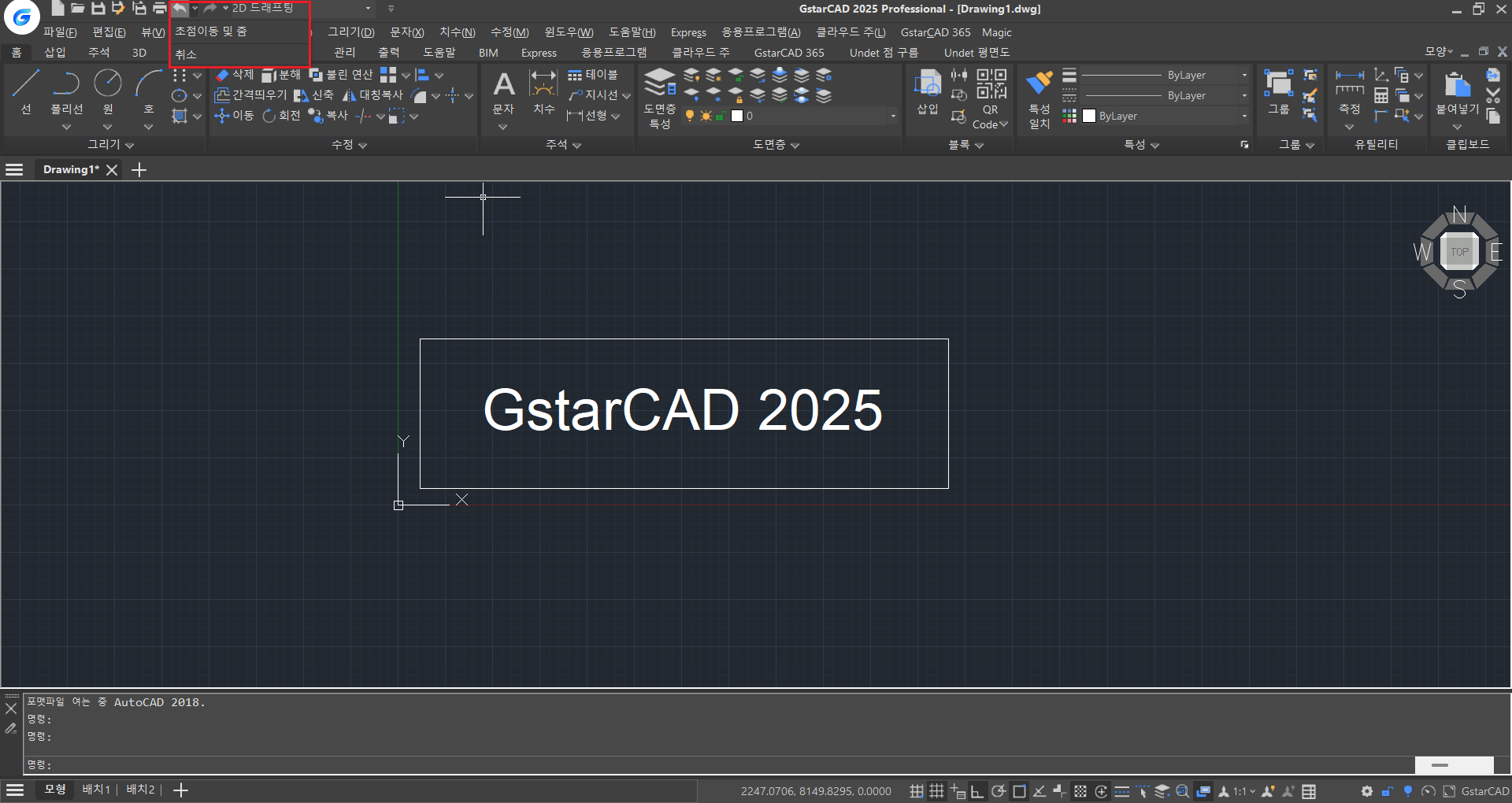

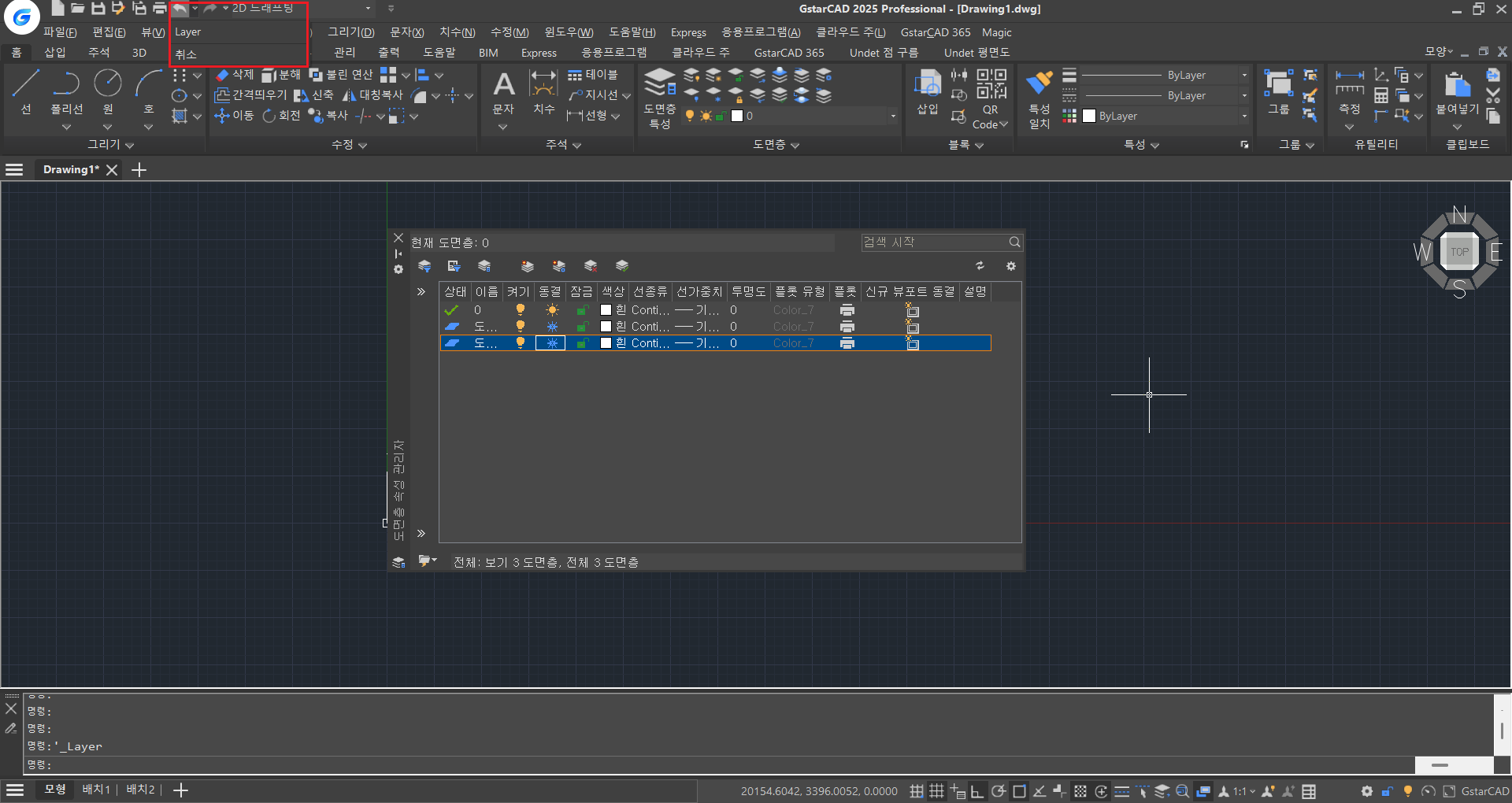

GstarCAD 2025에서는 연속적인 줌 확대/축소, 이동 및 도면층 관련 작업을 한 번에 되돌릴
수 있어 작업 흐름이 간소화되고 반복 작업이 줄어듭니다.

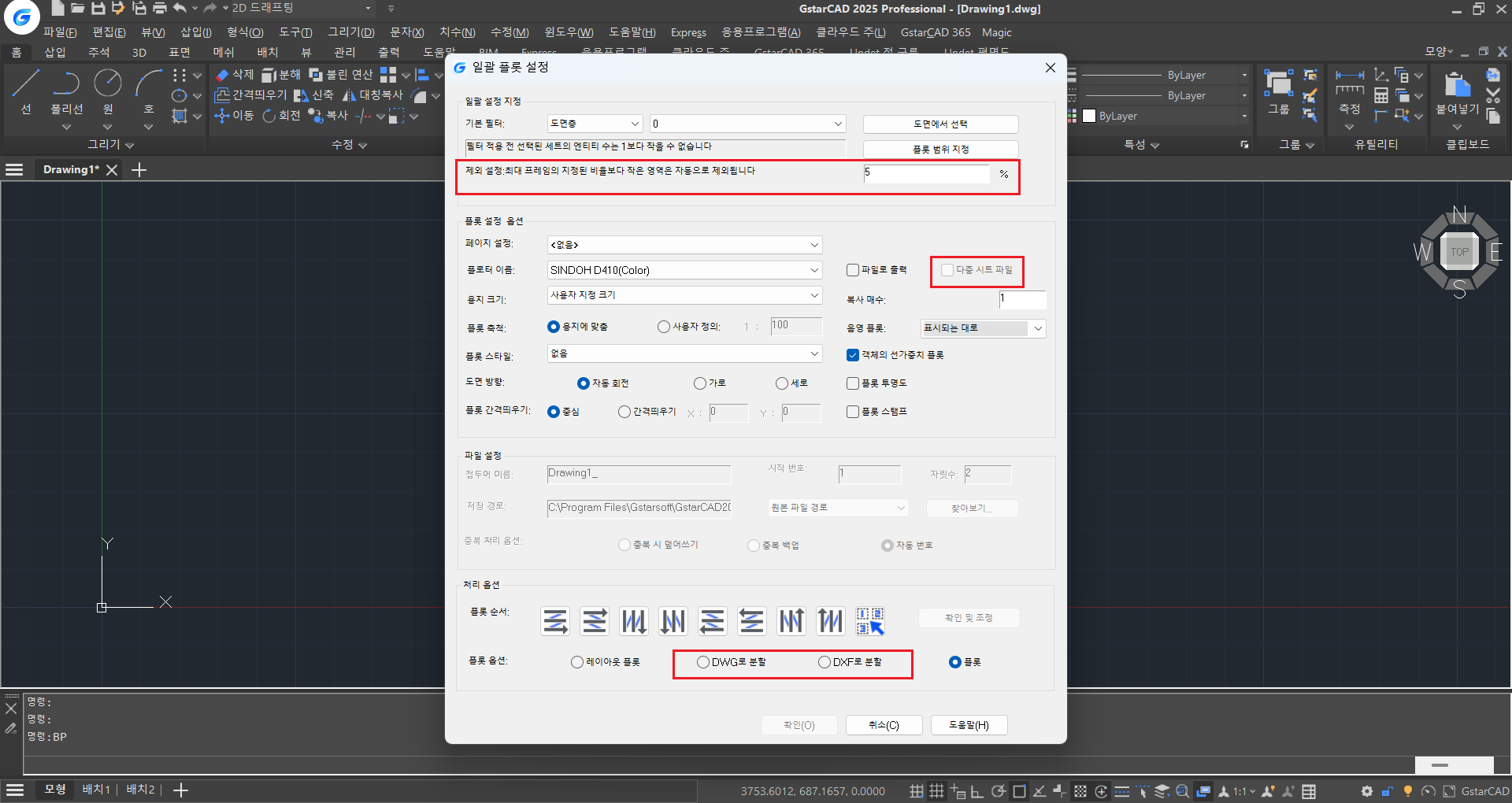

8. 일괄 플롯 (Batch Plot) 기능
GstarCAD 2025 의 일괄 플롯 기능은 사용자 피드백을 반영하여 다양한 출력 시나리오를 지원할 수 있도록 전반적으로 개선되었습니다.
1) 프레임 인식 기능 강화
폼 블록이 아닌 '일반 폴리선으로 작성된 사각형 테두리 프레임으로 인식하는 기능' 이 크게 향상되었습니다.
2) 다중 출력 방식 개선
다중 출력 시 한 파일로 합치는 ''다중 시트 파일' 옵션과 'DWG 및 DXF 형식의 개별 파일로 분리하는 기능' 이 추가되었습니다.
3) 프레임 제외 설정 기능 추가
최대 프레임 크기의 지정된 비율보다 작은 영역의 프레임은 자동으로 제외됩니다. 기본값은 5%이며, 0으로 설정하면 제외 기능이 해제됩니다.

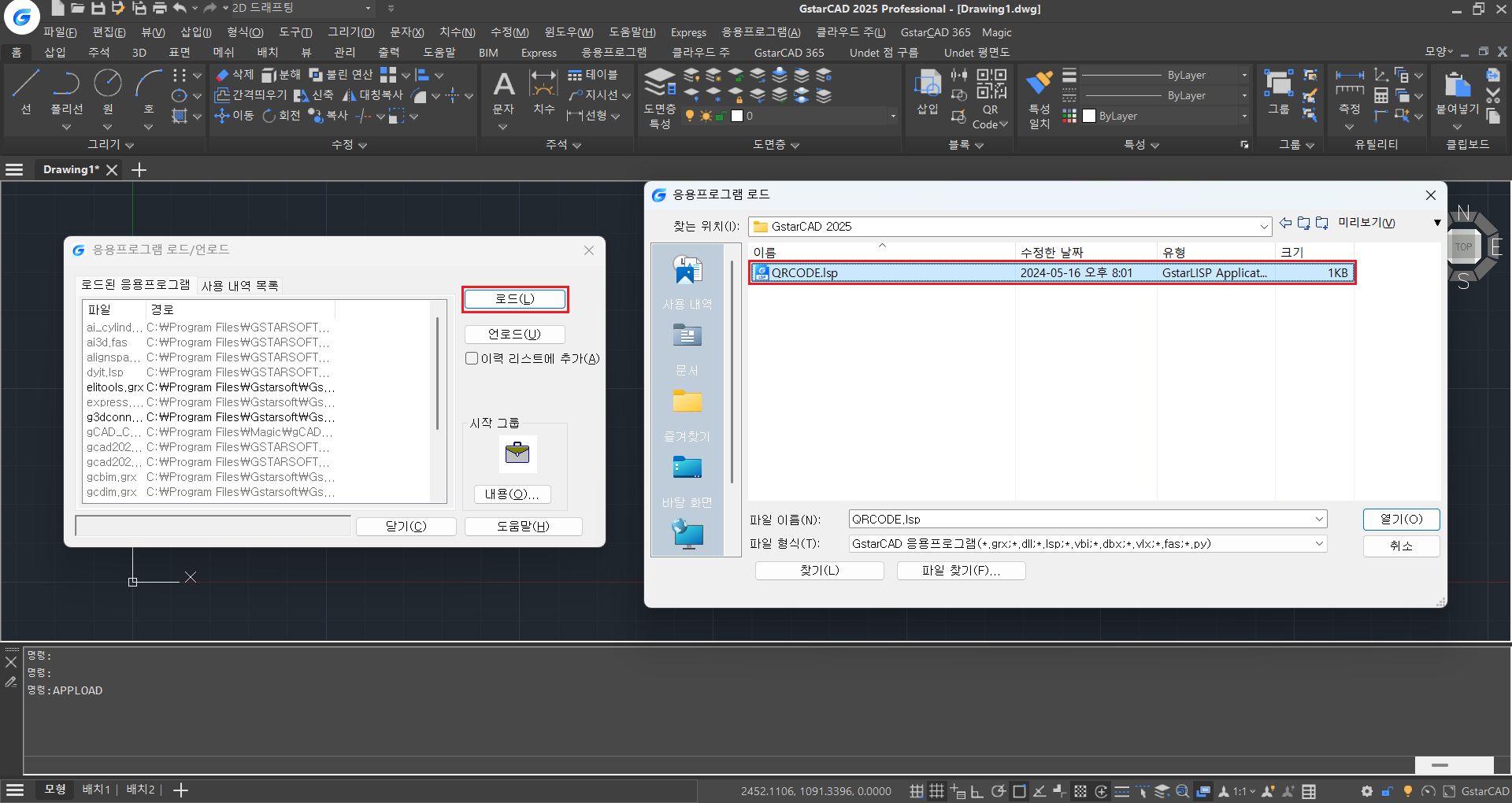

9. QR 코드
GstarCAD2025 에서는 lsp 파일을 이용해 여러개의 QR Code 를 도면에 바로 나타낼 수 있습니다.

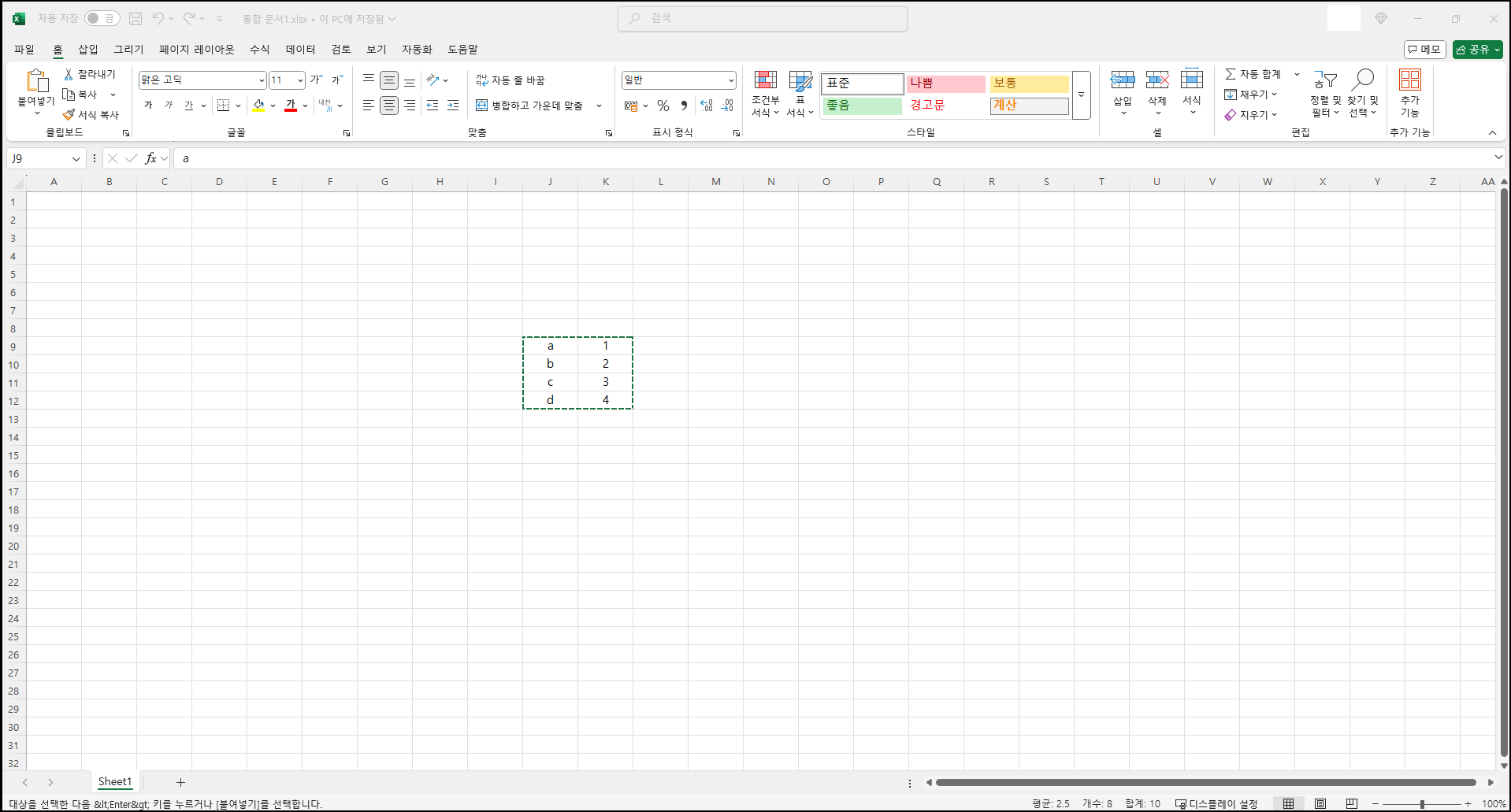

10. PASTESPEC

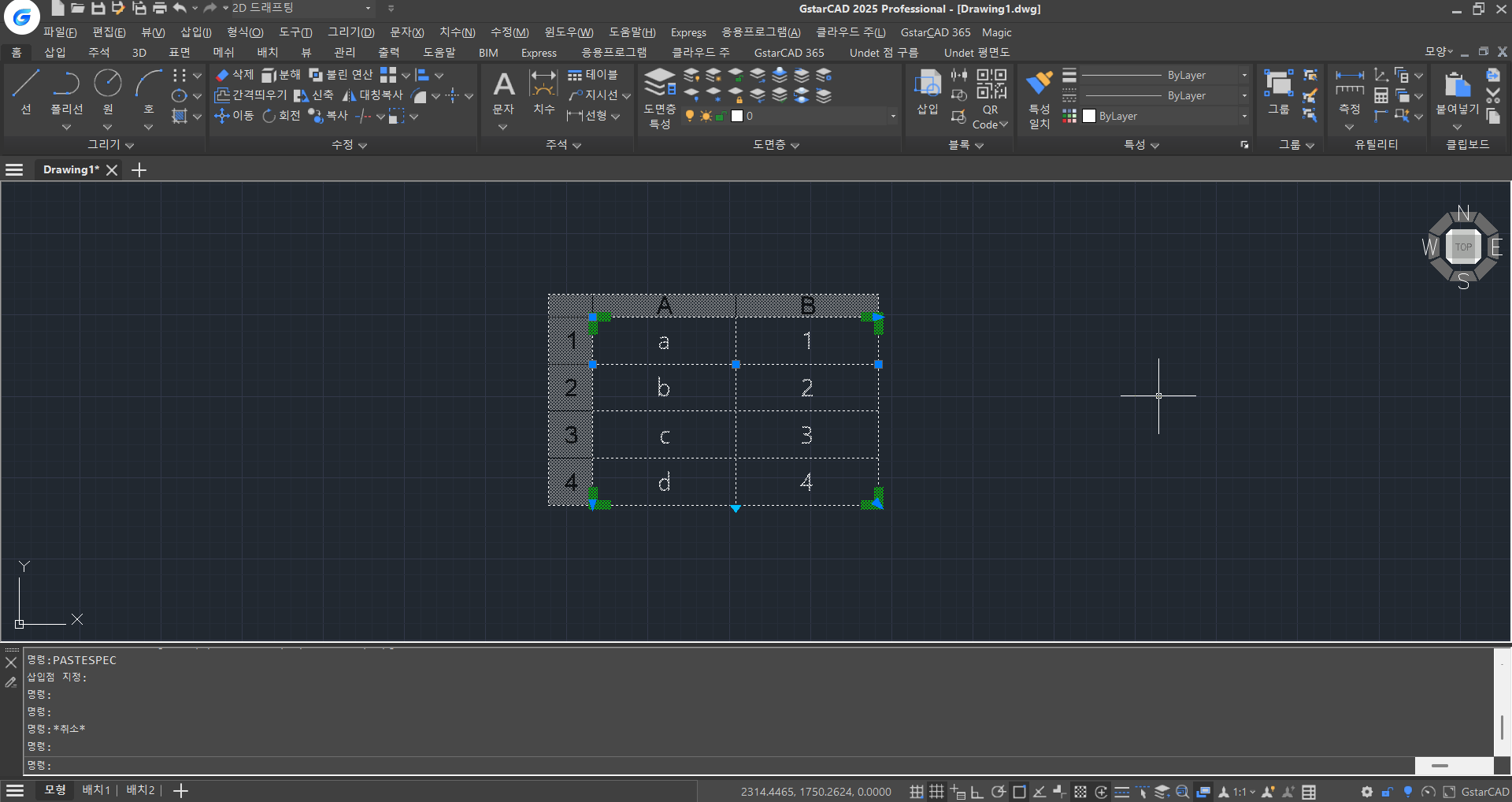

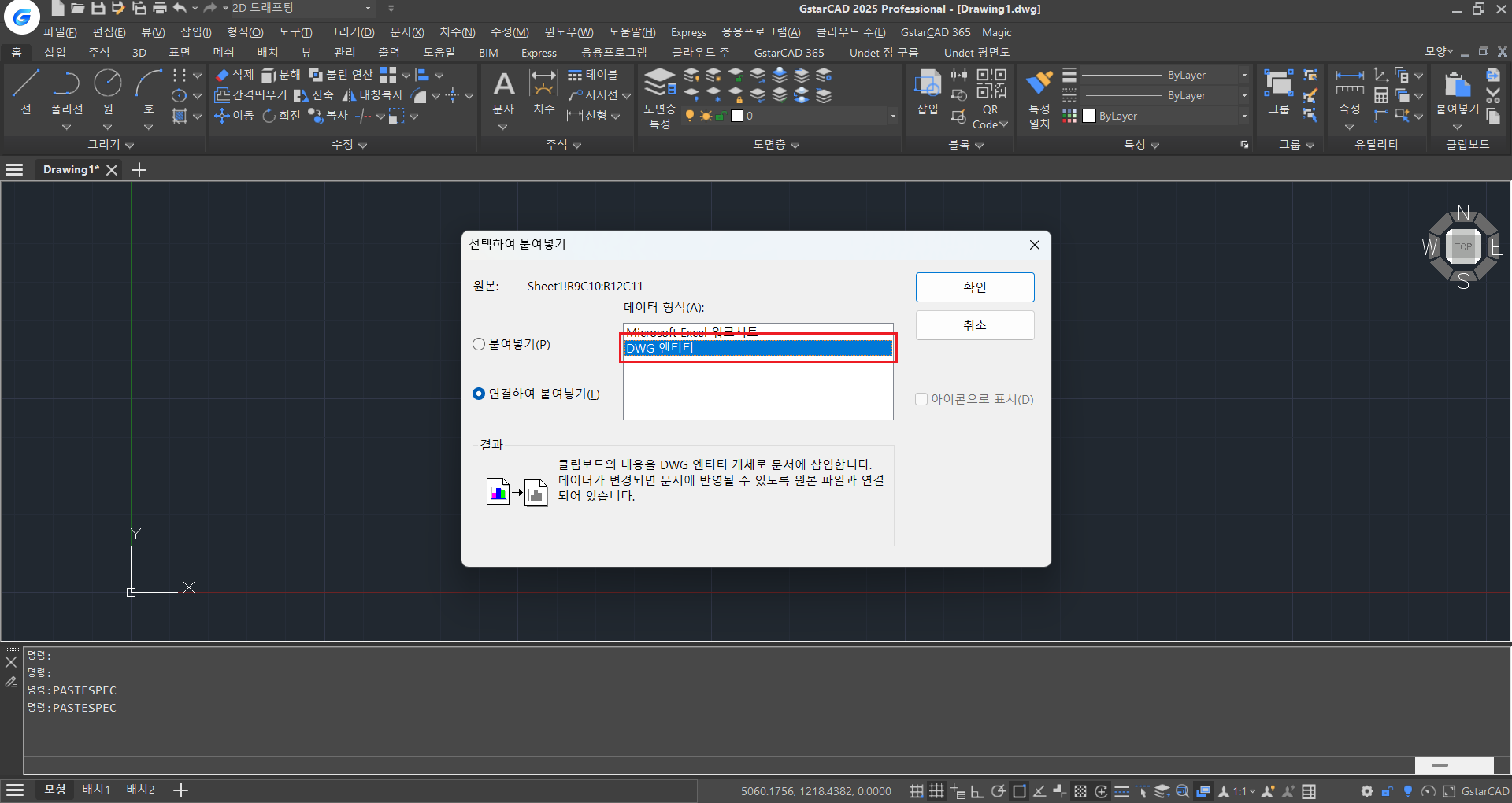

Excel 워크시트에서 데이터를 복사한 후, PASTESPEC 명령을 실행하여 ‘연결하여
붙여넣기’를 선택하면 Excel 데이터를 ‘GCAD 엔티티’ 로 붙여 넣을 수 있습니다.
삽입
후에도 테이블을 수정할 수 있으며, 데이터 링크가 자동으로 생성됩니다. 이 링크는
DATALINKUPDATE 명령을 사용하여 업데이트 할 수 있습니다.
11. 라이선스 관리자
GstarCAD 2025 는 라이선스 관리와 보안을 강화하기 위한 주요 업데이트를 도입했습니다.
주요 개선사항은 다음과 같습니다.
1) GstarCAD 네트워크 라이선스 관리자에 대한 실시간 온라인 사용자 수 표시
2) USB 독립형 동글이 Living Dongle에서 Moway Dongle로 업그레이드 됨
새로운 기능

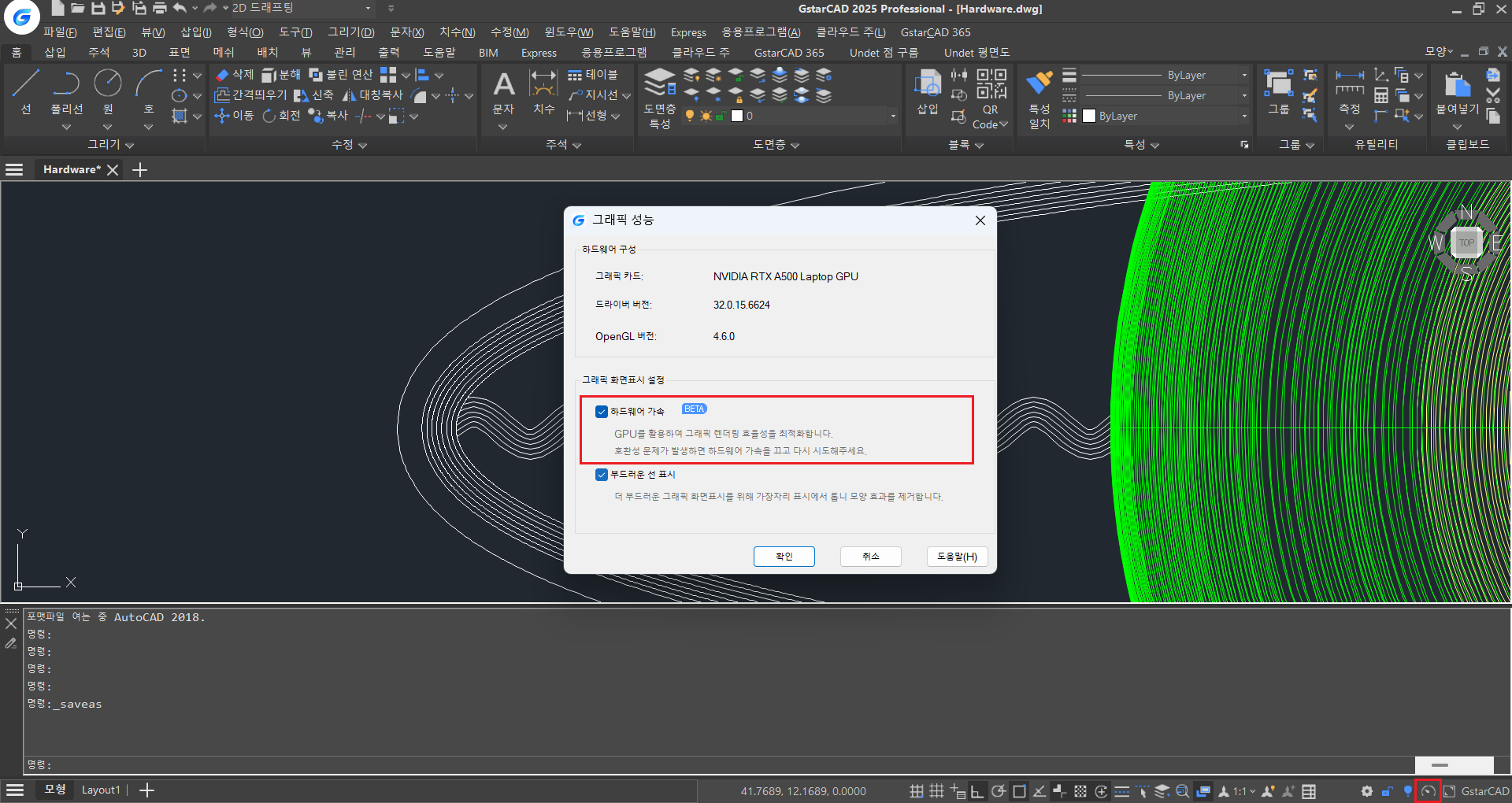

1. 하드웨어 가속
GstarCAD 2025 는 이제 하드웨어 가속을 지원합니다.
이 기능은 GPU의 강력한 그래픽
처리 능력을 활용하여 CPU 가 작업을 보다 효율적으로 처리하도록 도와줍니다.
이
업데이트는 그래픽 디스플레이 품질을 크게 향상시키고 작업 속도를 빠르게 하여
소프트웨어의 전반적인 성능을 개선합니다.

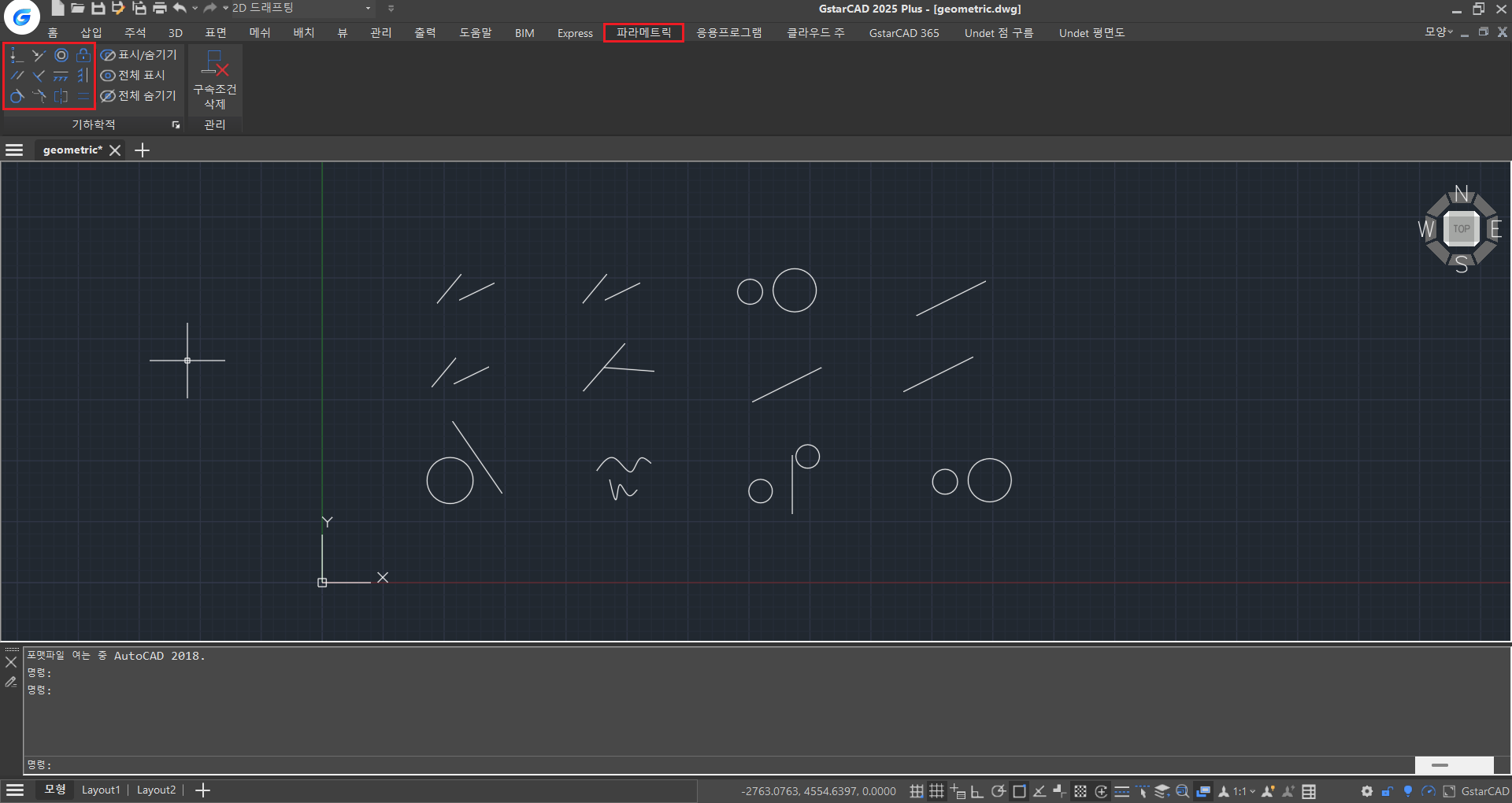

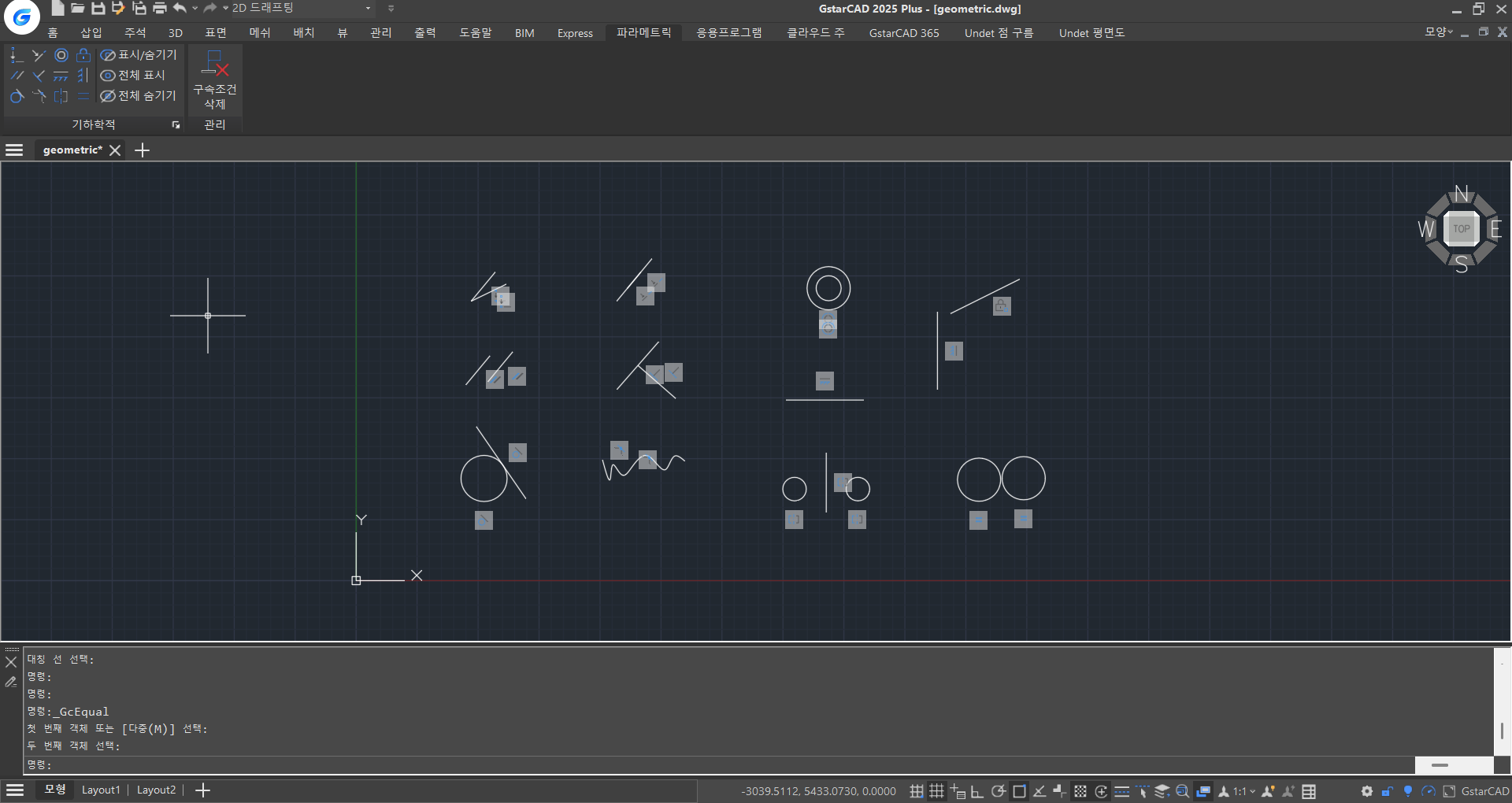

2. 파라메트릭 구속조건 (Plus 버전)
GstarCAD 2025 는 파라메트릭 구속조건을 새롭게 도입하였으며 올해는 기하학적
구속조건에 중점을 두었습니다.
기하학적 구속조건은 객체 간의 관계를 관리하여,
기하학적 변경이 발생할 때 다른 객체가 자동으로 조정되도록 함으로써 설계의 정밀성과
효율성을 보장합니다.

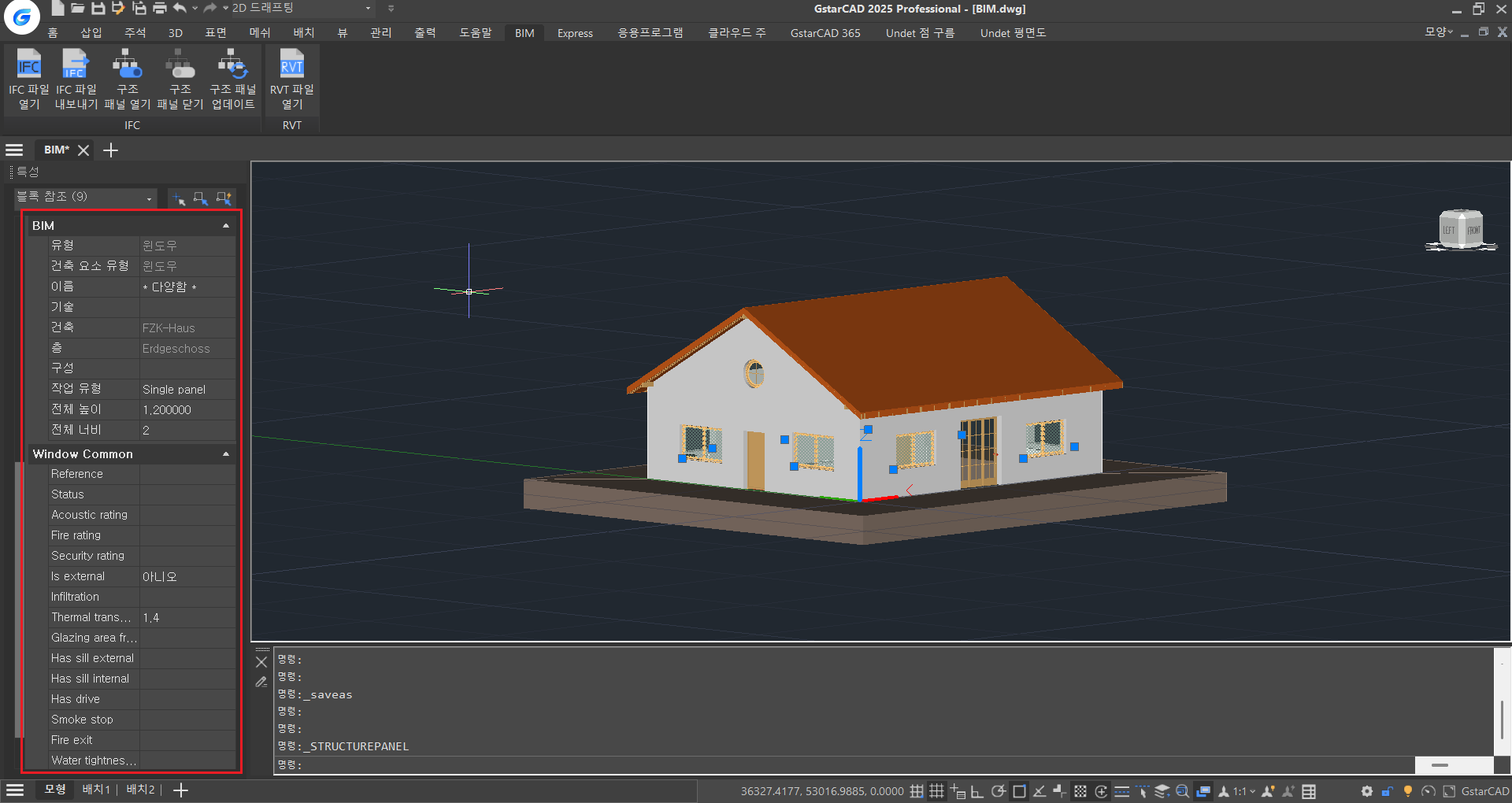

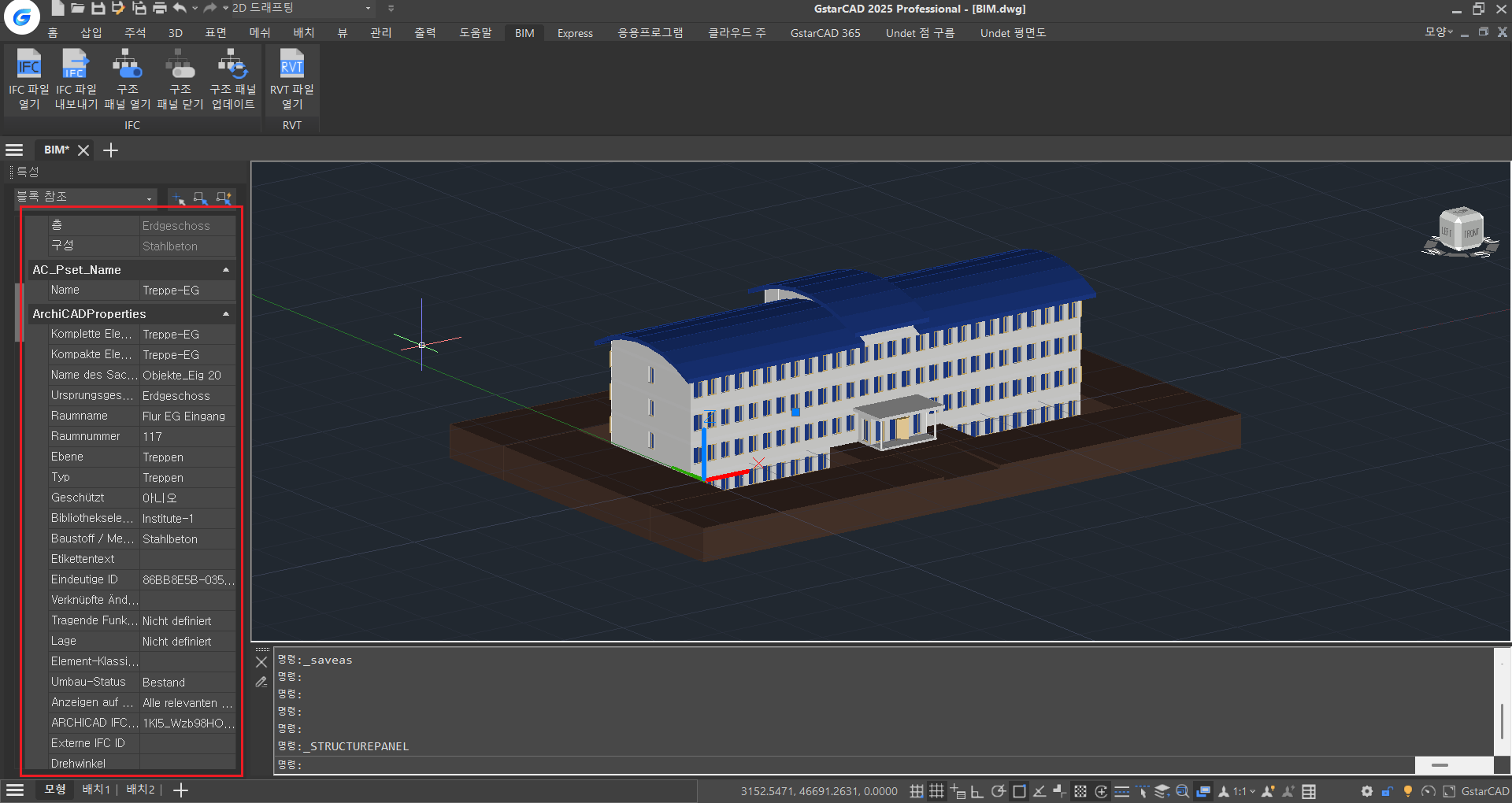

3. BIM 데이터 편집 (Professional, Educational, Mechanical 버전)
GstarCAD 2025 에서는 BIM 데이터를 직접 편집할 수 있어, 설계 작업 흐름의 효율성이 크게 향상됩니다!
4. 3D 마우스 장치 지원
GstarCAD 2025 는
이제 3Dconnexion의 SpaceMouse와
CadMouse를 지원합니다.
컨트롤러의
조이스틱을 사용하여 2D뷰와
3D시점을 조작하고, 마우스의
단축키를 통해 뷰 전환 및 명령 실행이
가능합니다.

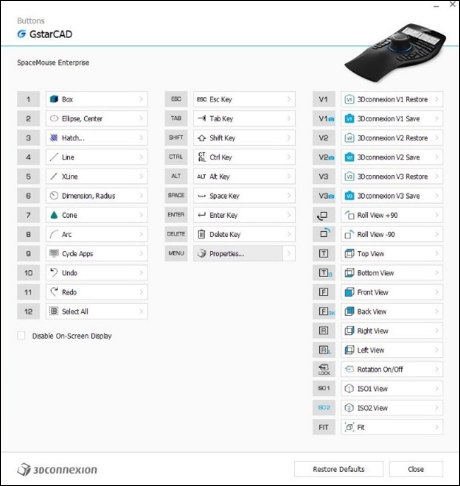

또한, 이러한 장치들의
드라이버 소프트웨어에서 마우스 버튼
설정을 사용자 맞춤형으로 조정할 수
있습니다.

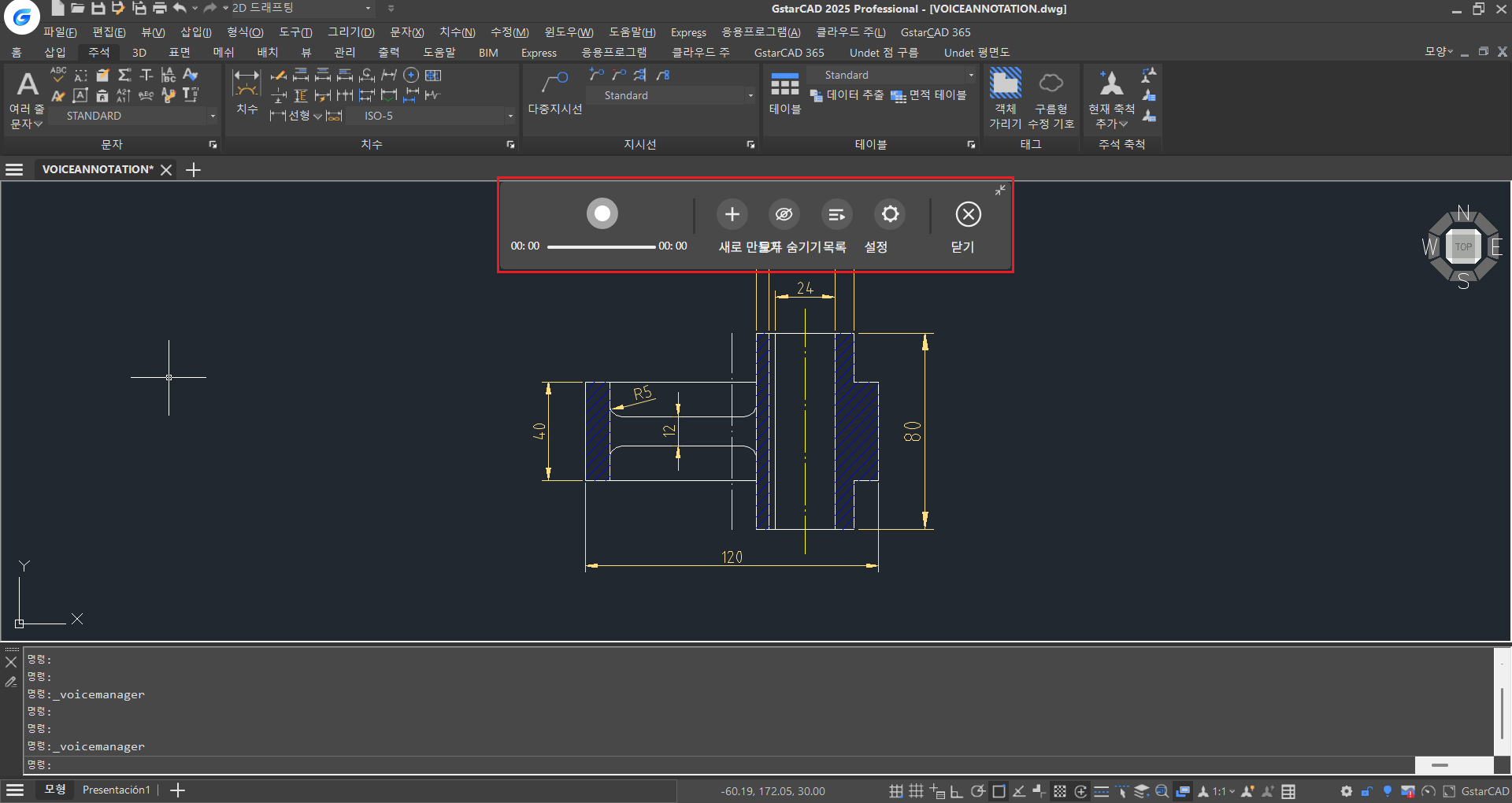

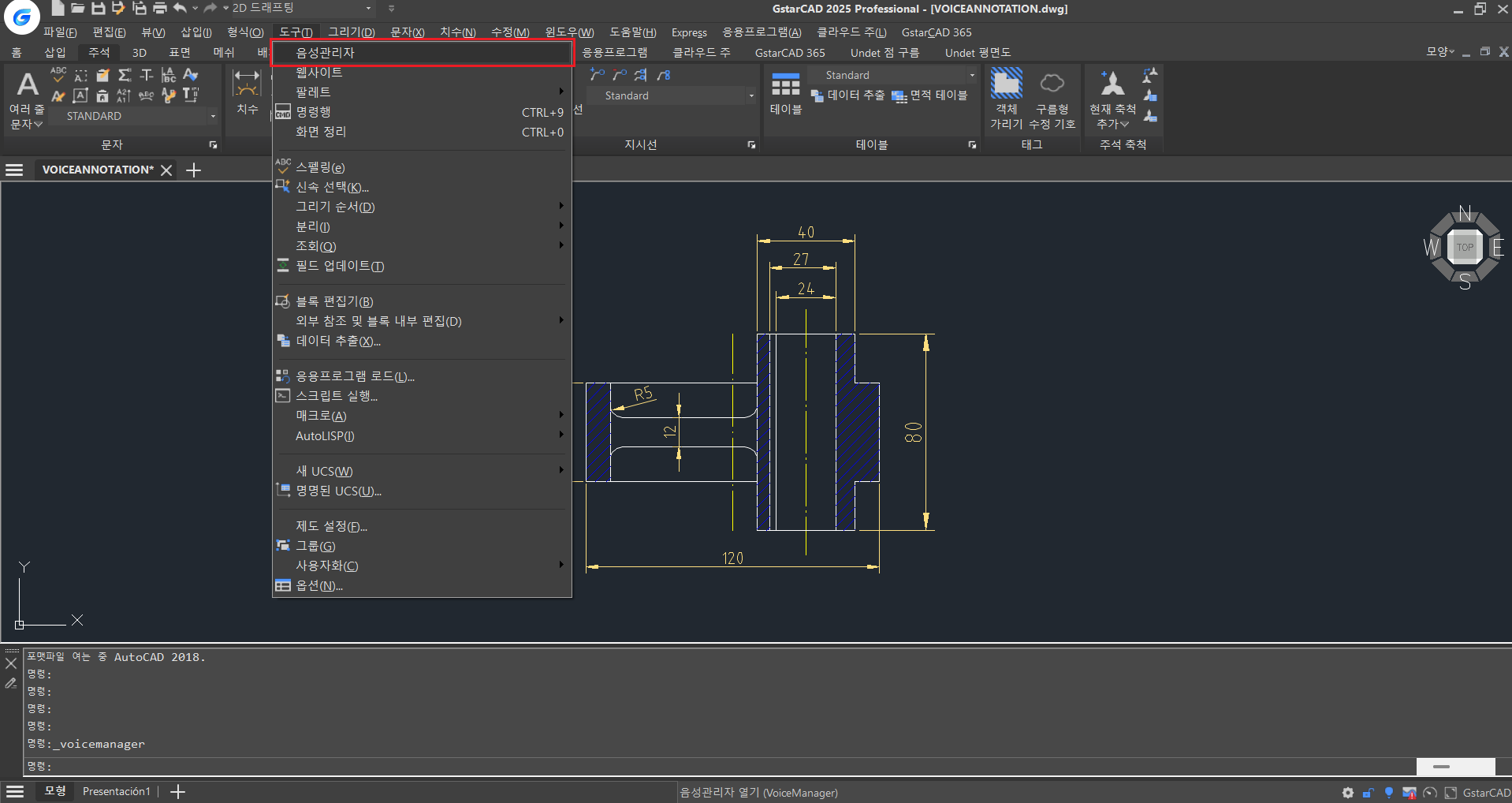

5. 음성 주석
이제 GstarCAD 2025 에서는 도면에 음성 주석을 추가할 수 있어 명확성이 향상됩니다.
음성 관리자 패널을 통해 음성 주석을 쉽게 생성, 녹음, 재생 및 관리할 수 있습니다.

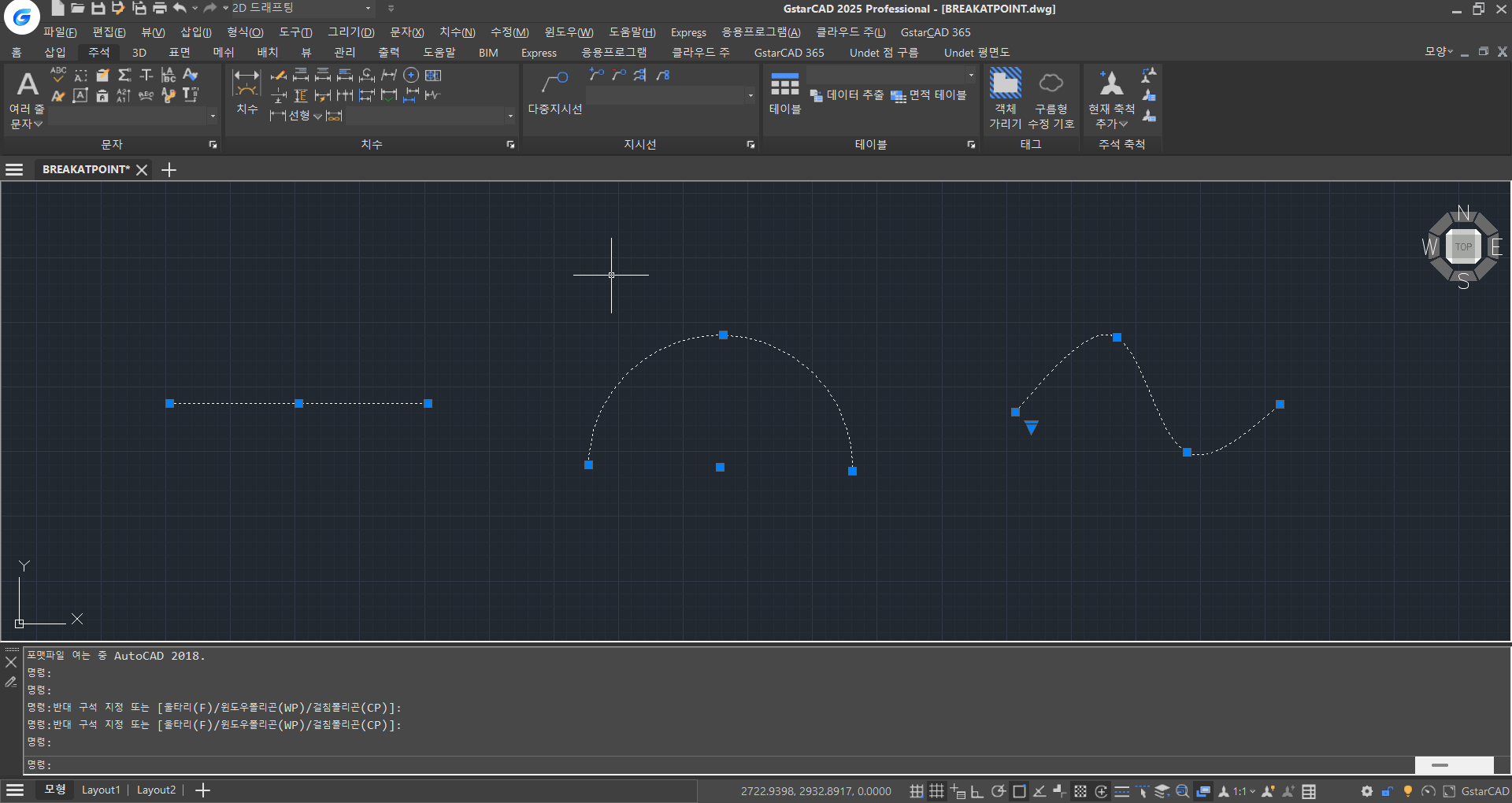

6. BREAKATPOINT

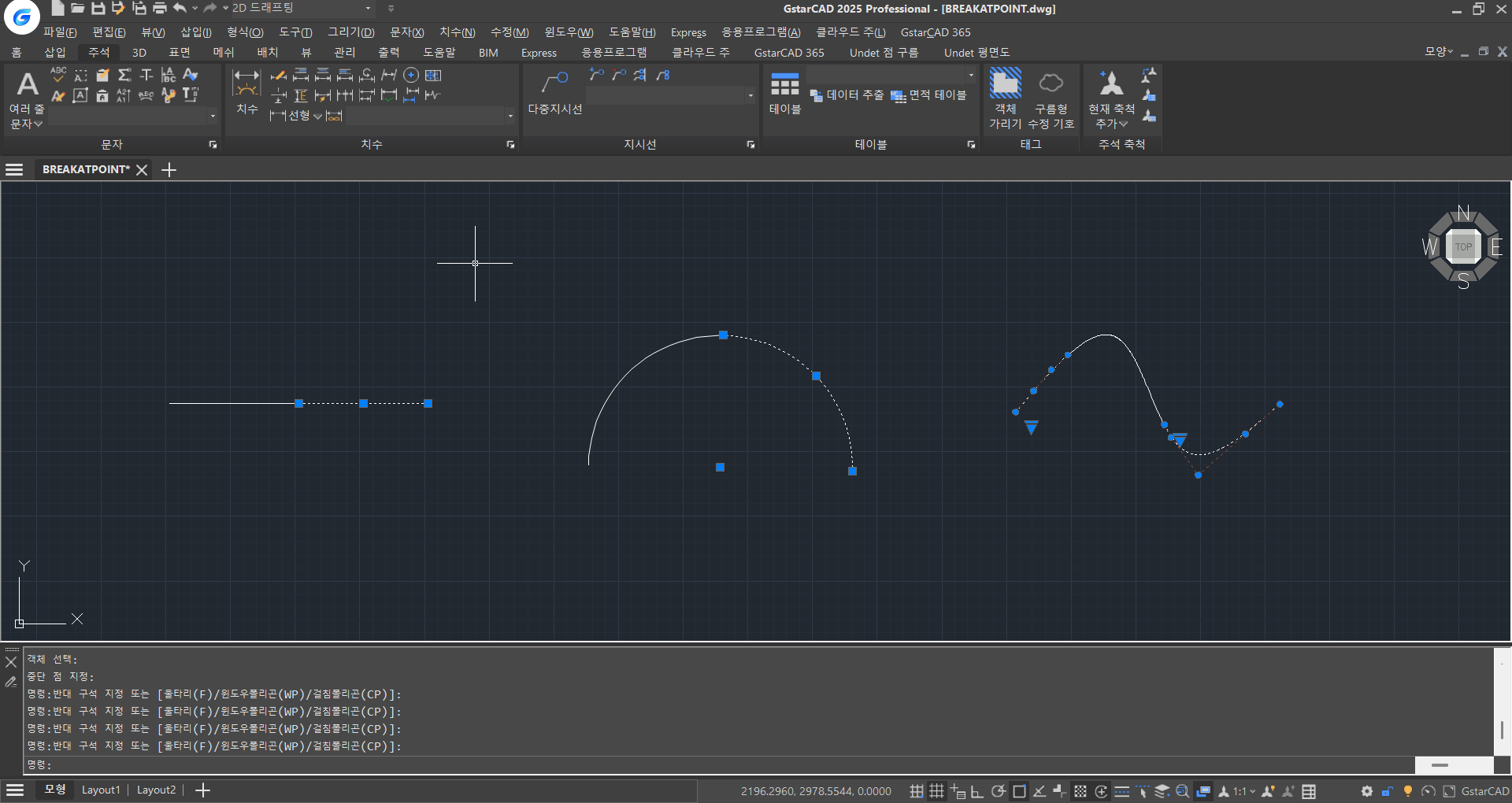

BREAKATPOINT 명령을 사용하면 선택한 객체를 지정한 지점에서 두 개의 객체로 나눌 수
있습니다.
이 명령은 BREAK 명령과 달리 두 번째 지점을 지정하거나 간격을 만들 필요가
없습니다.

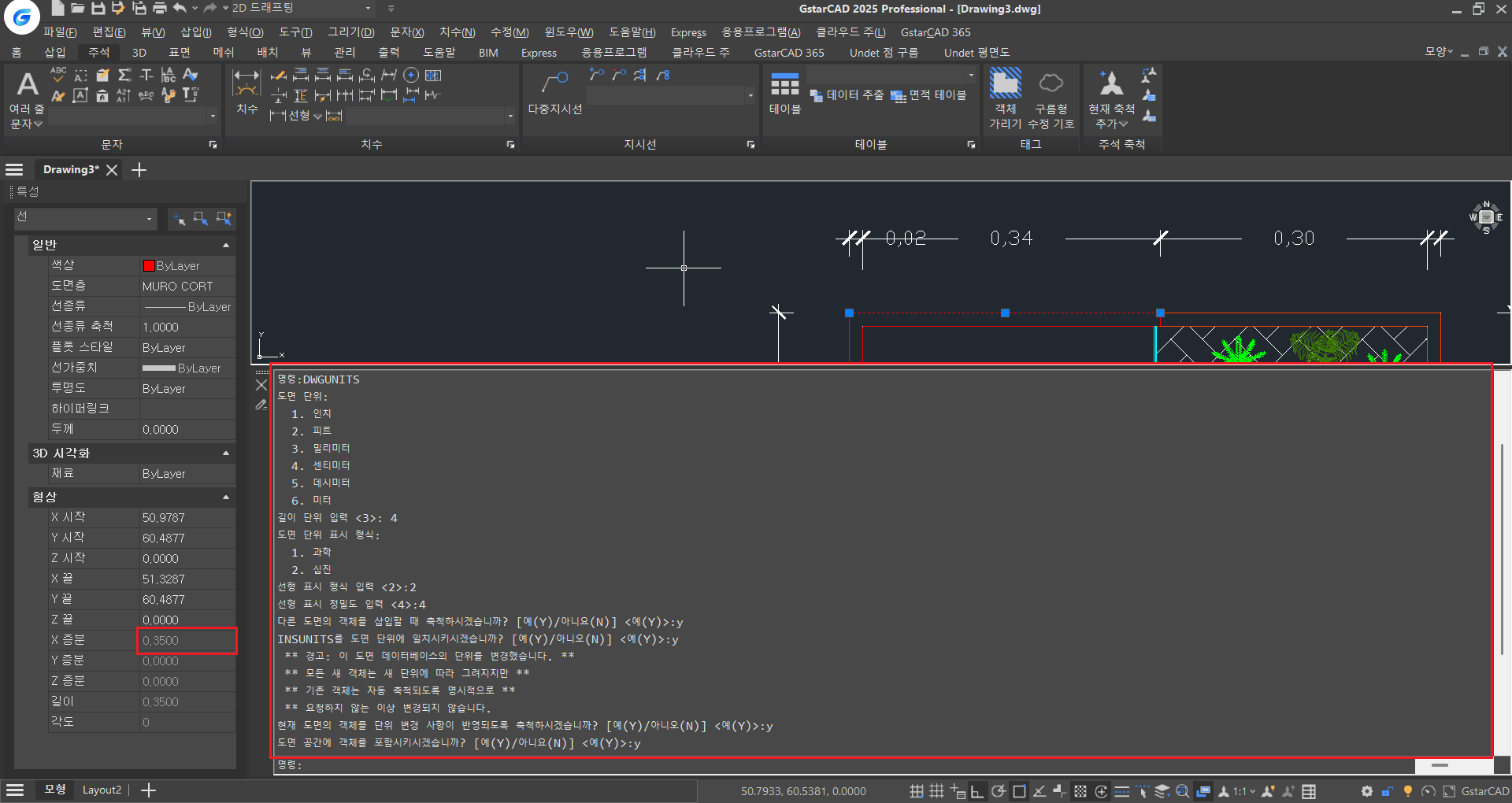

7. DWGUNITS
다양한 프로젝트나 응용 시나리오에서는 서로 다른 단위가 필요할 수 있습니다.
예를 들어,
건축 설계에서는 미터를 사용할 수 있고, 기계 설계에서는 인치를 사용할 수 있습니다.

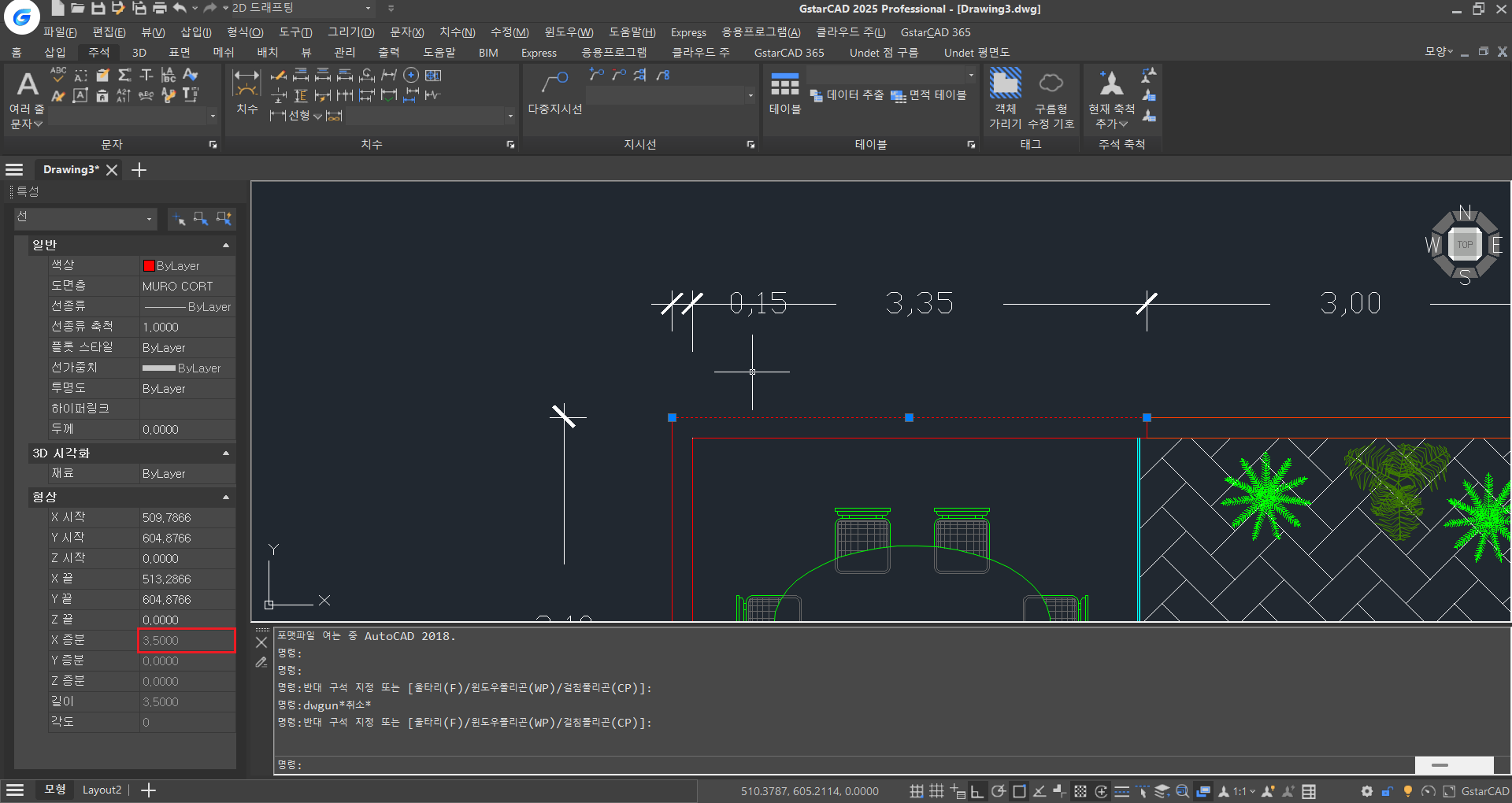

GstarCAD 2025 에서는 새로 추가된 DWGUNITS 명령을 통해 도면의 단위를 변경할 수
있습니다.
이를 통해 도면의 표준 크기 및 주석 요구 사항을 충족하고, 서로 다른 단위
사용으로 인한 오류를 방지할 수 있습니다.

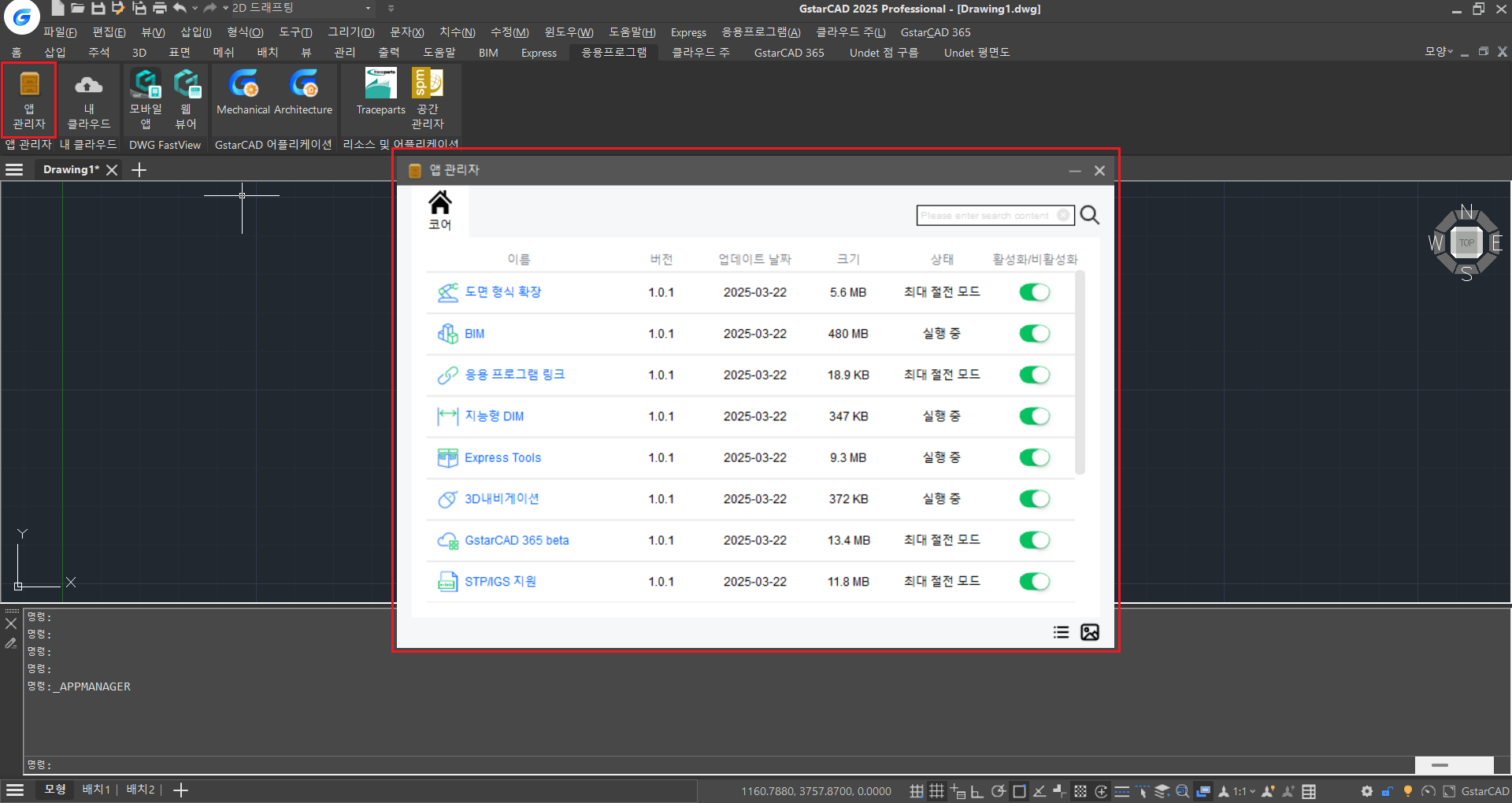

8. 애플리케이션 관리자
애플리케이션 관리자는 플러그인 관리를 위한 통합 시스템입니다. 사용자는 애플리케이션
관리자내에서 모듈형 애플리케이션을 검색하고,
활성화하거나 비활성화하며, 세부 정보를
확인할 수 있습니다. 이를 통해 최소한의 자원으로 가장 적합한 서비스 구성을 달성할 수
있습니다.
