박스, 원통 등과 같이 기본이 되는 형상의 메쉬는 CAD에서 기본 아이콘으로 제공하여 빠르게 생성할 수 있습니다.

단순한 형상을 위주로 제공하며 복잡한 형상을 메쉬로 만들기 위해서는 객체를 먼저 작성 후 메시로 변환하는 방법을 사용해야 합니다.

명령의 사용 방법은 아래의 내용을 참고하시기 바랍니다.

​

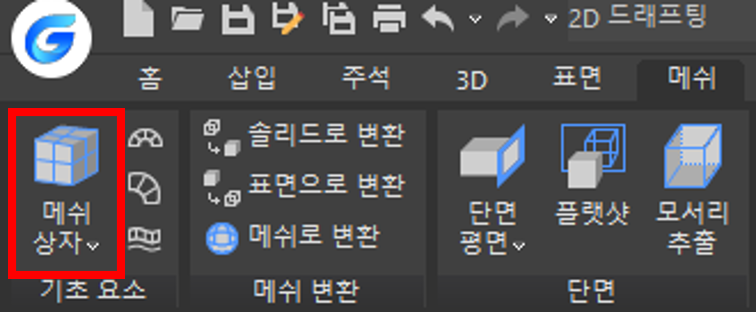

1. MESH 명령 입력 후 원하는 모형의 옵션을 입력하거나 상단 메뉴의 아이콘을 클릭하여 명령을 실행합니다.

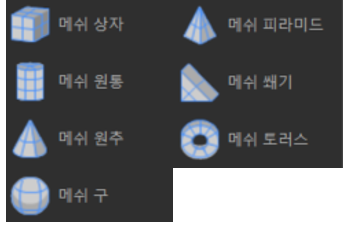

2. 아래 그림과 같이 총 7가지의 기본 형상을 제공합니다.

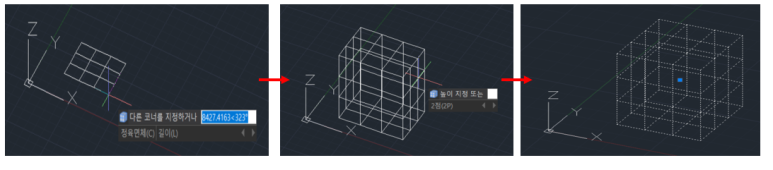

3. 기본 솔리드 형상 생성 방법과 동일한 방식으로 메쉬를 작성합니다.

( XY 평면에 밑면 작성 > 높이 지정 > 메쉬 객체 작성 완료)

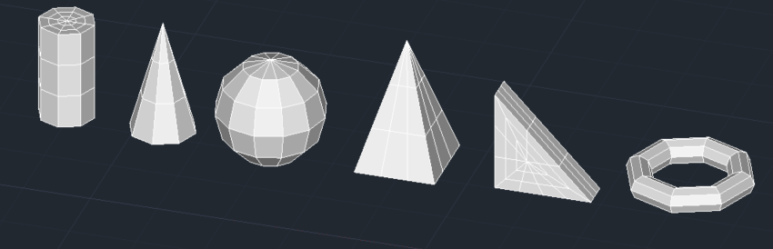

4. 메쉬 상자와 유사한 방법으로 각각의 기본 메쉬 형상을 작성하면 다음과 같습니다.

(해당 이미지는 비주얼 스타일 "모서리 음영처리"를 적용한 상태 입니다.)

​

※ MESH 생성이 필요한 이유

요소해석을 위해 형상을 절점(Node)과 요소(Element)로 구성되어 있는 격자로 분할합니다.

정확한 해설 결과를 얻기 위해서는 좋은 품질의 MESH가 생성되어야 하고 생성된 MESH의 품질(밀도)에 따라 해석 결과가 다르게 나타납니다.
