※동적 블록은 GstarCAD Professional 버전에서만 생성 및 편집이 가능합니다.

정렬 매개변수는 동적 블록에 자동으로 정렬 기능을 부여하여 블록 회전 작업을 줄일 수 있습니다.

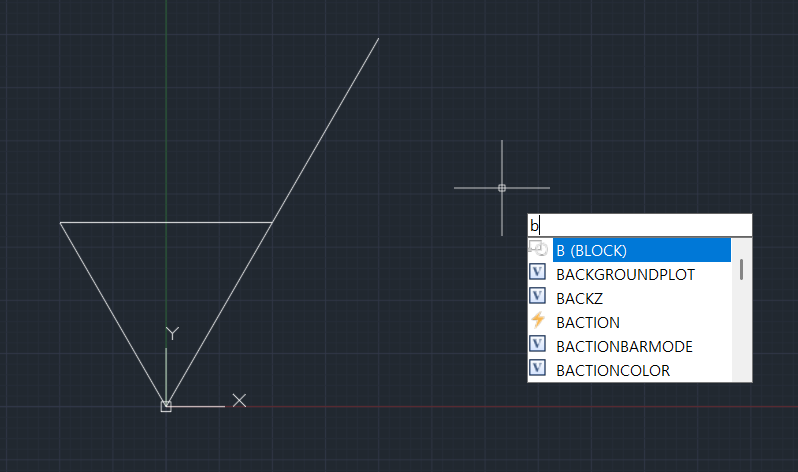

1. 다음과 같이 거칠기 기호를 그리고 블록으로 정의합니다.

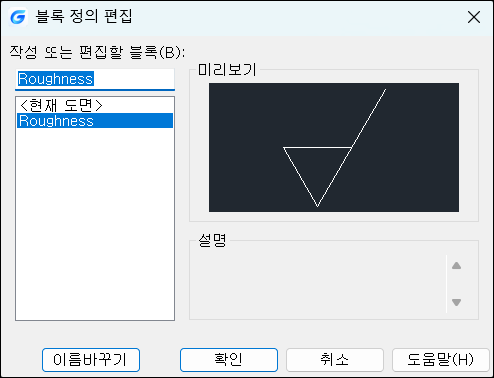

2. 블록을 두 번 클릭하거나 마우스 오른쪽 버튼 메뉴를 이용하여 블록 편집기(BEDIT)를 실행합니다.

3. 매개변수 패널의 정렬 매개변수 버튼을 클릭합니다.

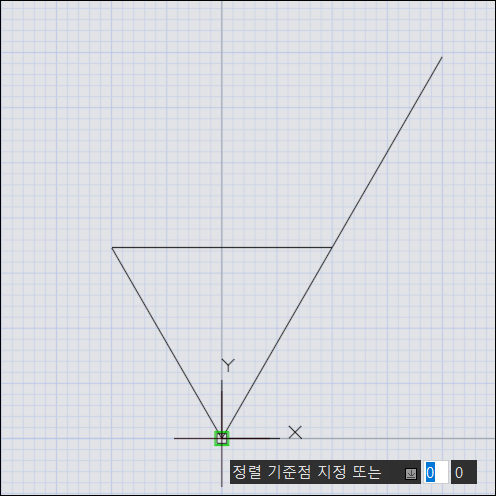

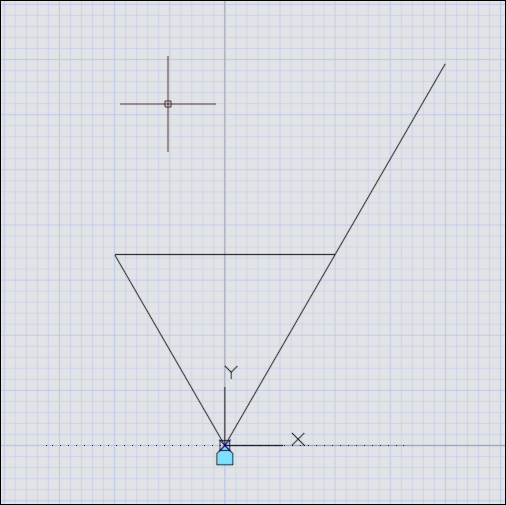

4. 정렬 기준점을 지정합니다.

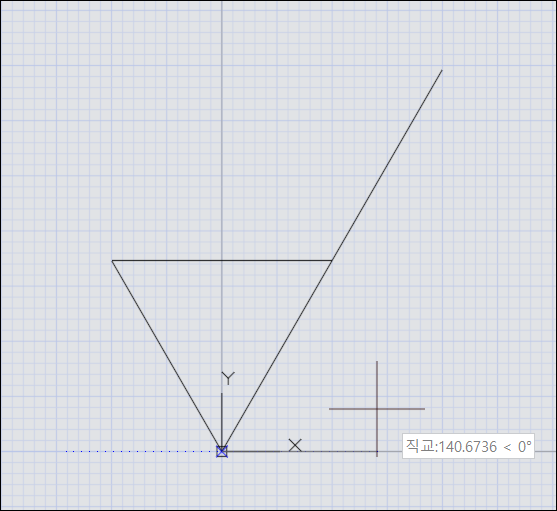

5. 정렬 방향을 지정합니다. 기준점을 중심으로 마우스의 위치가 오른쪽이면 위쪽 방향, 왼쪽이면 아래쪽 방향으로 지정됩니다.

6. 기준점과 방향 지정이 완료되면 저장 후 블록편집기를 종료합니다.

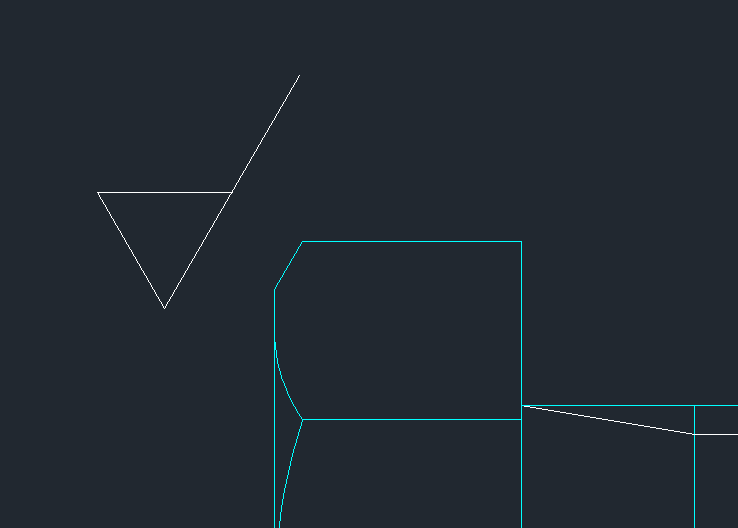

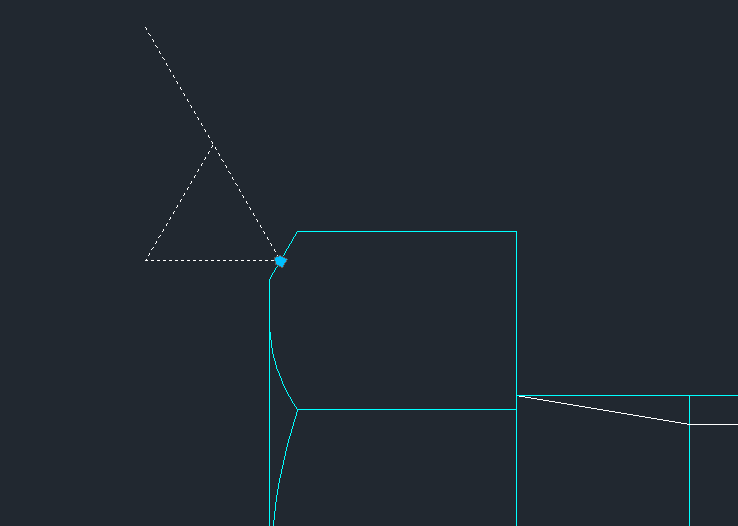

7. 테스트를 위해 도면에서 블록을 삽입한 후 정렬 그립을 이동하면 기호가 선에 맞춰 정렬됩니다.
