※동적 블록은 GstarCAD Professional버전에서만 생성 및 편집이 가능합니다.

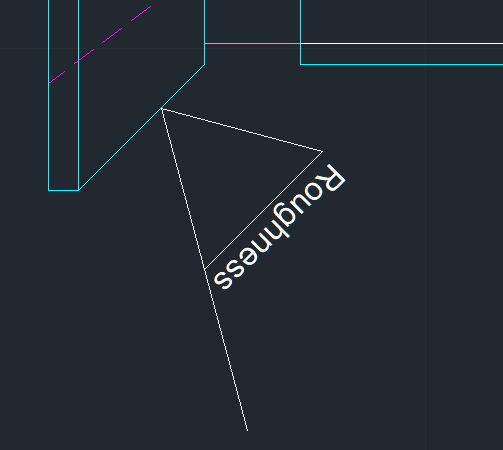

예를들어 “거칠기 기호 블록”을 사용하여 부품에 라벨을 붙일 때, 기호는 올바른 위치에 있지만 문자 방향이 맞지 않는 경우가 생길 수 있습니다.

아래에 "문자 반전" 기능을 사용하면 정확한 라벨을 붙일 수 있습니다.

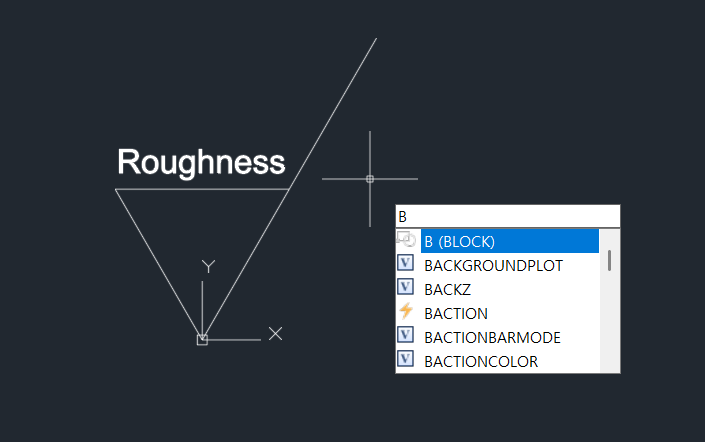

1. 거칠기 기호를 그리고 블록으로 정의합니다.

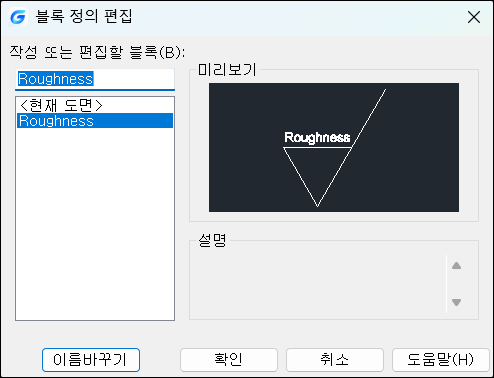

2. 블록을 두 번 클릭하거나 마우스 오른쪽 버튼 메뉴를 이용하여 블록 편집기(BEDIT)를 실행합니다.

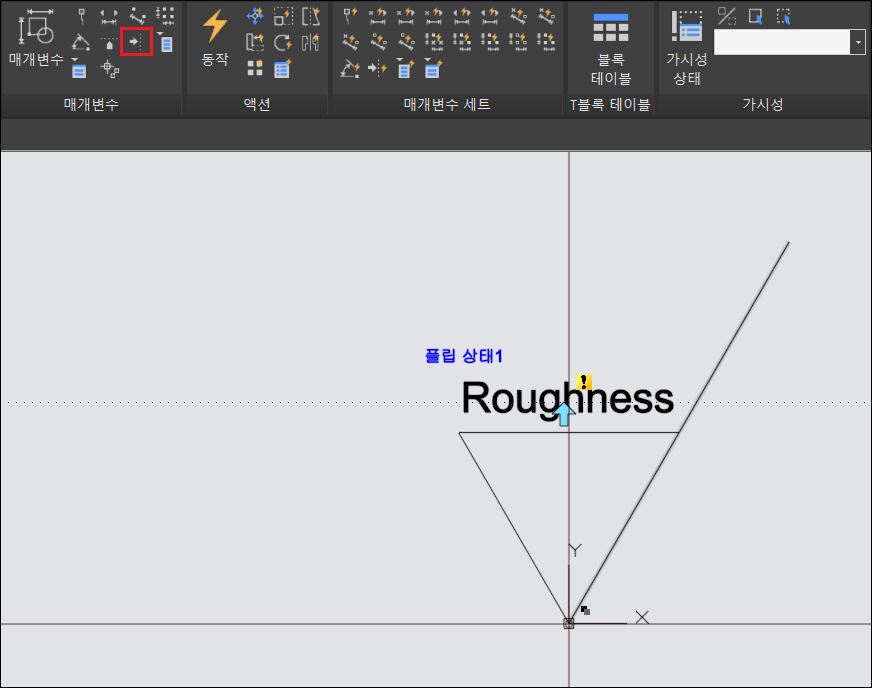

3. 파라미터 패널의 반전 매개변수 버튼을 클릭하여 원하는 위치와 방향으로 매개변수를 지정합니다.

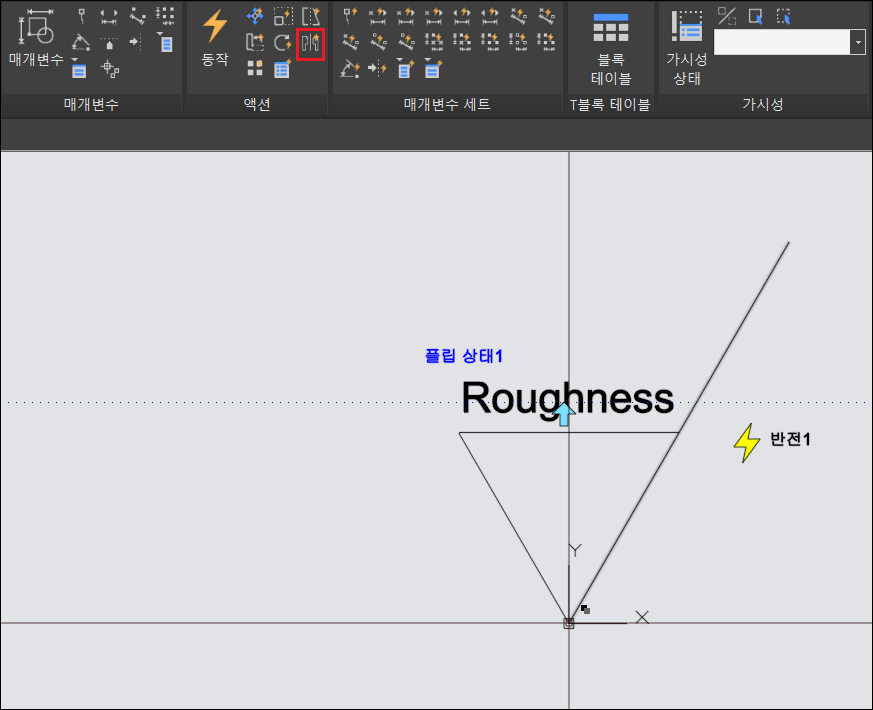

4. 액션 패널에서 반전 동작을 선택하여 동작의 매개변수와 객체를 일치시킵니다. 여기서는 그림과 같이 “Roughness”를 객체로 선택하고 동작 버튼을 배치합니다.

5. 같은 방법으로 한 쌍의 수직 방향 플립 매개변수와 동작을 추가합니다. 저장 후 블록편집기를 종료합니다.

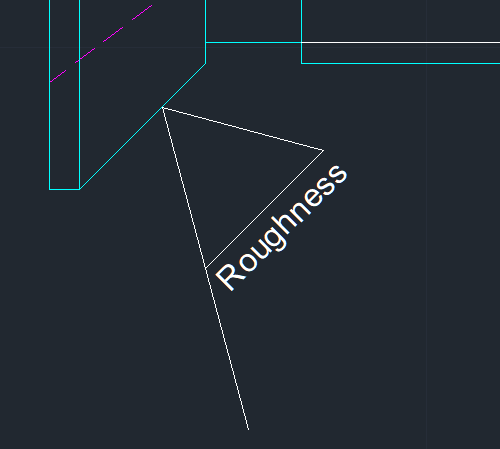

6. 테스트를 위해 도면에서 블록을 삽입한 후 반전 그립을 클릭하면 문자 방향이 전환됩니다.

※만약 다른 객체 유형은 정상이지만, 문자만 방향 전환이 되지 않는다면 시스템변수 MIRRTEXT의 값을 1로 변경해주세요.
