여러 가지 메쉬 생성 방법 중 두 선 또는 곡선 사이의 표면을 나타나내는 메쉬 생성 방법은 복잡한 메쉬 형상을 쉽게 만들 수 있는 유용한 기능입니다.

선, 호, 스플라인 등의 객체를 선택하여 직선 보간 곡면의 메쉬를 매우 편리하게 작성할 수 있습니다.

명령의 사용 방법은 아래의 내용을 참고하시기 바랍니다.

​

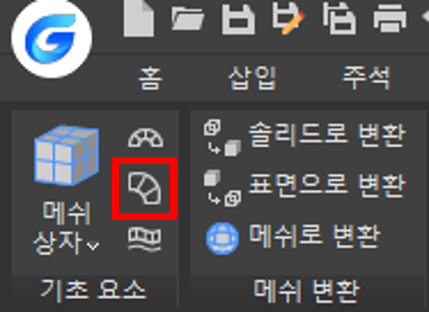

1. RULESURF 명령을 실행하거나 상단 메뉴의 아이콘을 클릭하여 명령을 실행합니다.

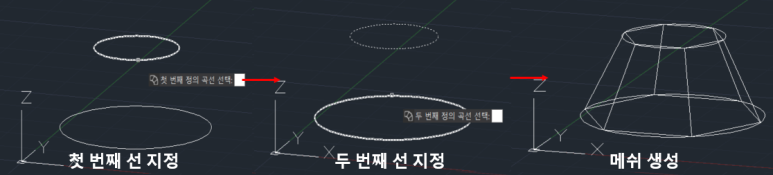

2. 첫 번째 곡선과 두 번째 곡선을 지정하여 메쉬를 생성합니다.

(선택되는 곡선은 선, 호, 스플라인, 원, 폴리선이여야 합니다.)

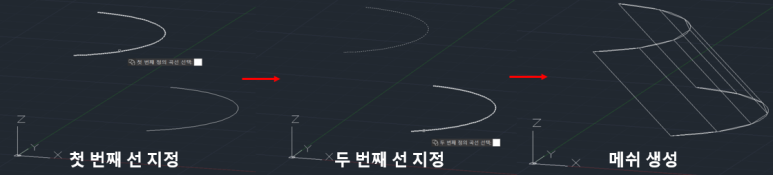

3. 2번과 같이 닫히지 않은 호(열린 곡선)를 선택하여도 메쉬가 작성됩니다.

(단, 열린 곡선과 닫힌 곡선을 선택할 수 없기 때문에 반드시 열린 곡선은 열린 곡선끼리 선택해야 합니다.)

※ 생성된 메쉬를 선택한 후 특성 창의 형상 > 부드럽기에서 선택된 메쉬의 부드럽기 정도(레벨)를 수정할 수 있습니다.
