※동적 블록은 GsataCAD Professional 버전에서만 생성 및 편집이 가능합니다.

기계 설계 작업 중 키 홈의 치수 뿐만 아니라 위치도 변경해야 하는 일이 종종 발생합니다.

선형 신축 기능을 사용하여 변경이 가능합니다.

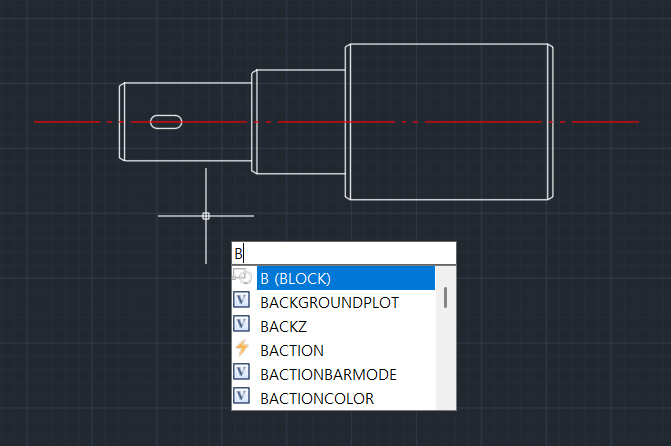

1. 계단형 샤프트를 그리고 블록으로 정의합니다.

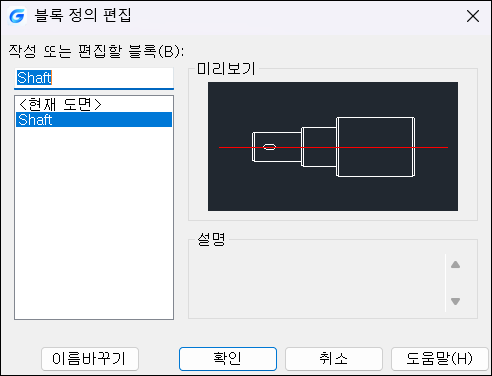

2. 블록을 두 번 클릭하거나 마우스 오른쪽 버튼 메뉴를 이용하여 블록 편집기(BEDIT)를 실행합니다.

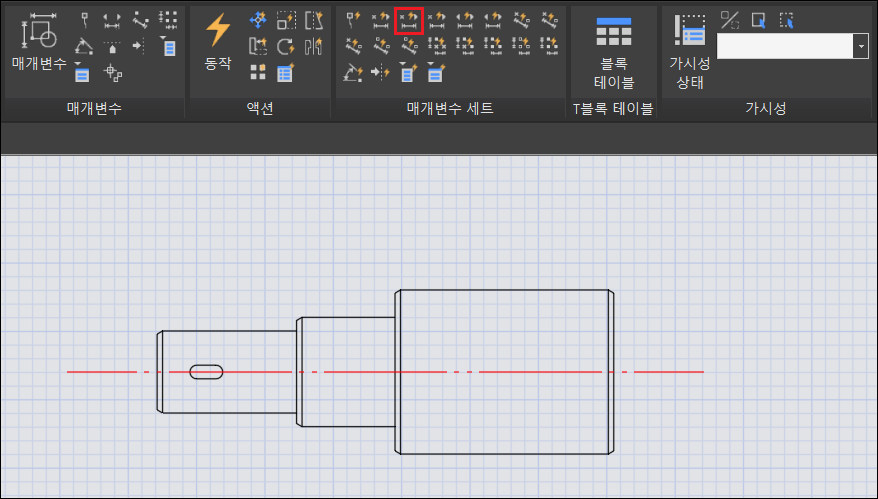

3. 파라미터 셋 패널의 스트레치 버튼을 클릭합니다.

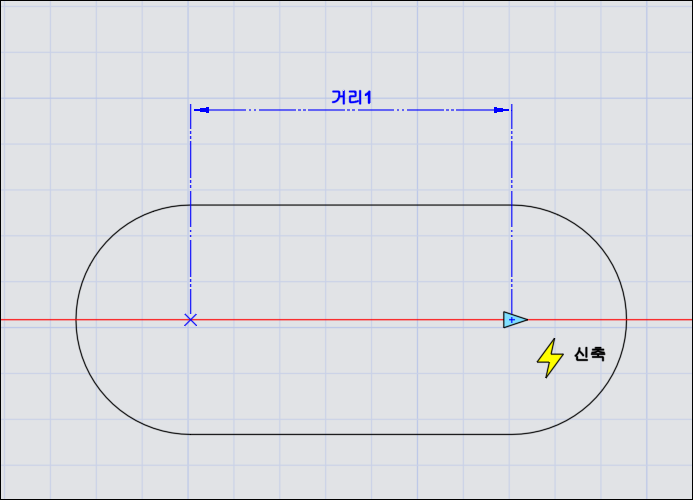

4. 프롬프트에 따라 시작점과 끝점을 클릭하면 신축 동작이 추가됩니다.

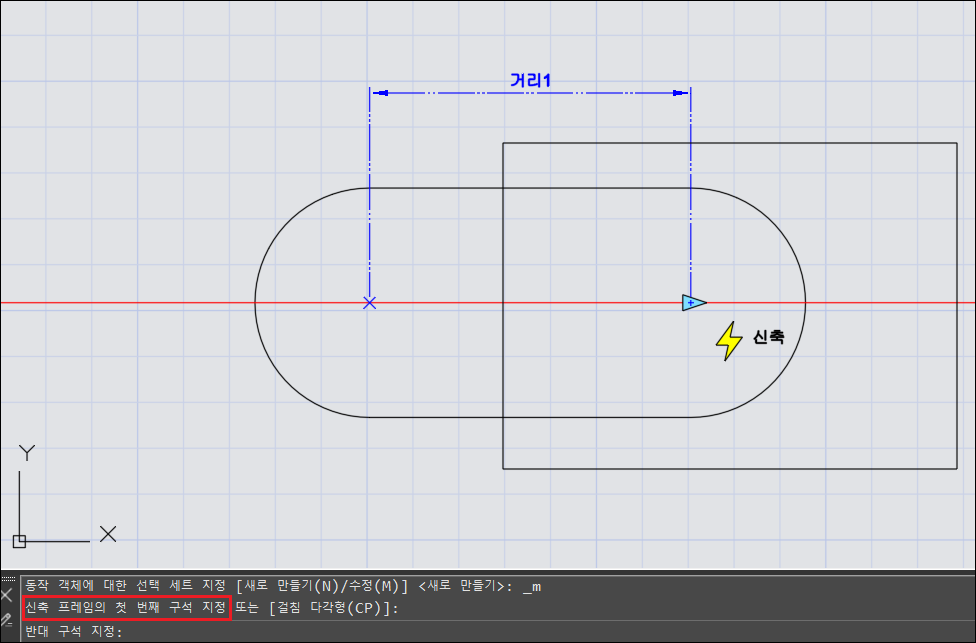

5. 노란색 느낌표를 더블 클릭 후 신축 동작이 이루어질 범위를 드래그로 지정합니다.

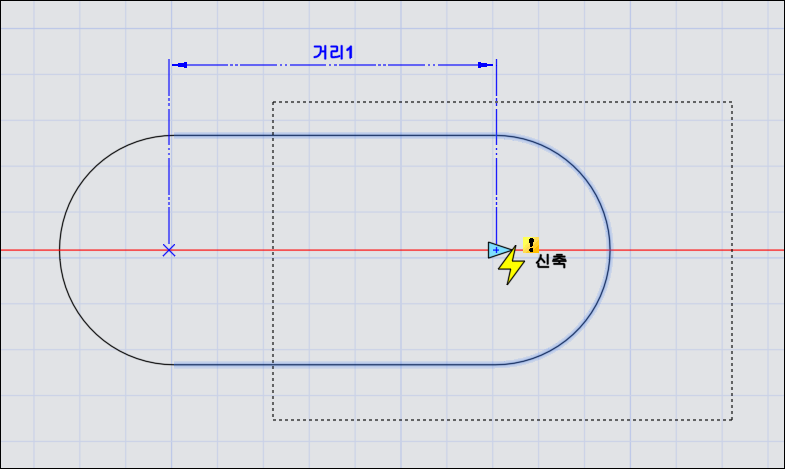

6. 신축할 객체를 선택합니다.

7. 느낌표가 사라지면 신축 동작이 정상적으로 설정이 완료된 것입니다. 저장 후 블록 편집기를 닫습니다.

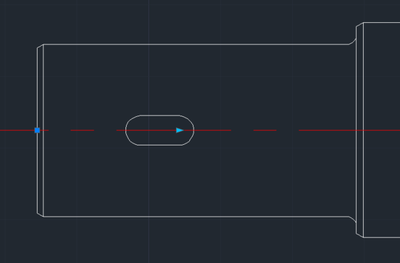

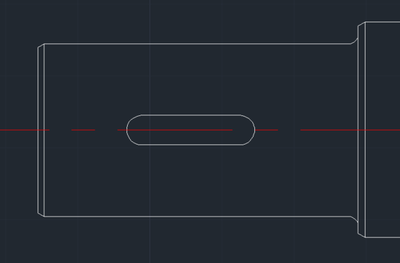

8. 테스트를 위해 도면에서 블록을 삽입한 후 신축 그립을 드래그하면 키 홈이 늘어납니다.

                                                  ⬇
