※동적 블록은 GstarCAD Professional 버전에서만 생성 및 편집이 가능합니다.

기계 설계에서 특정 길이로 키 홈을 늘려야 하는 일이 종종 발생합니다.

아래 방법을 통해 정확한 신축이 가능합니다.

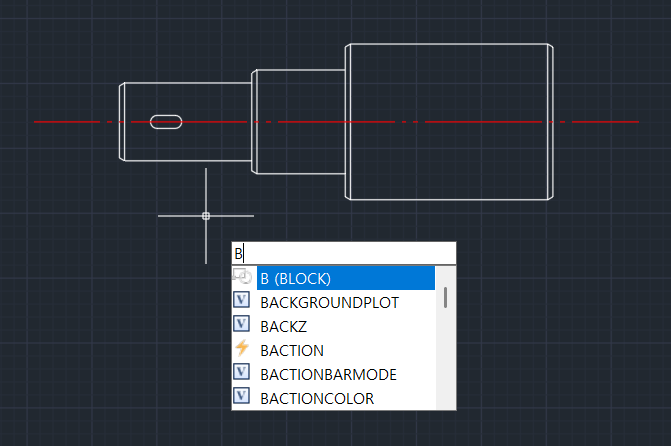

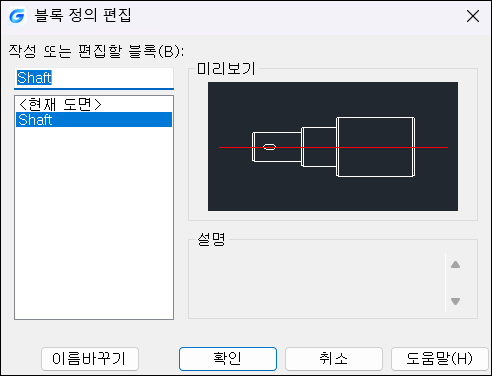

1. 계단형 샤프트를 그리고 블록으로 정의합니다.

2. 블록을 두 번 클릭하거나 마우스 오른쪽 버튼 메뉴를 이용하여 블록 편집기(BEDIT)를 실행합니다.

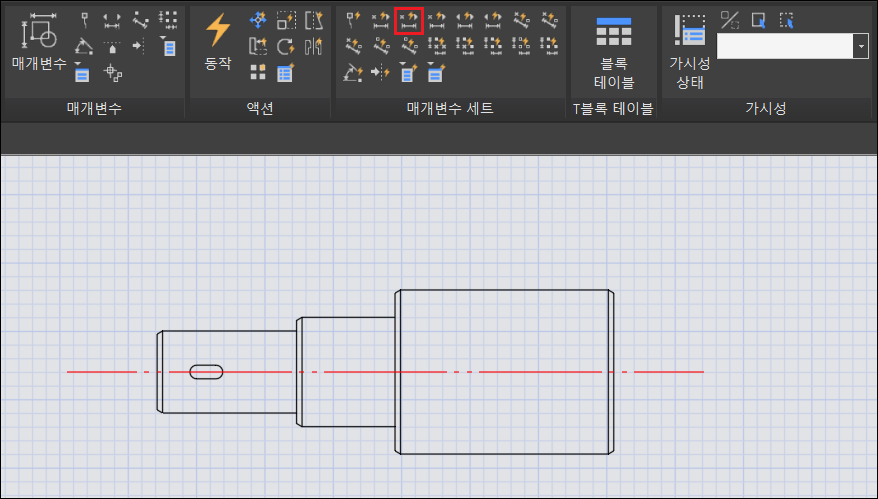

3. 파라미터 셋 패널의 선형 스트레치 버튼을 클릭합니다.

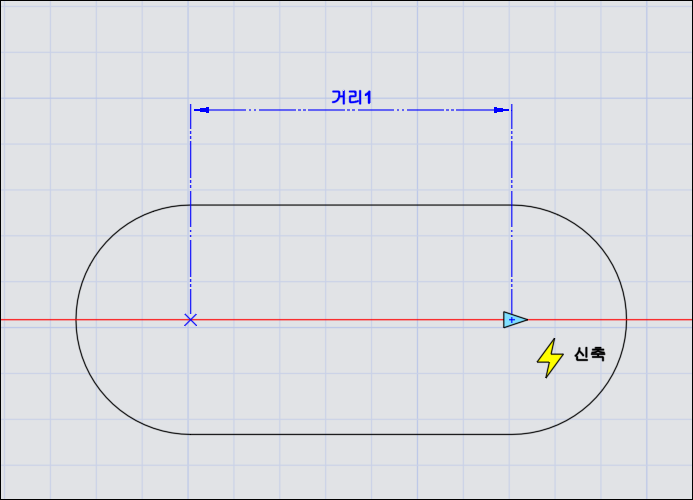

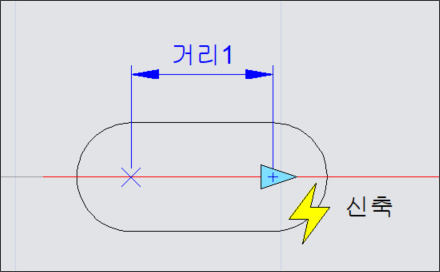

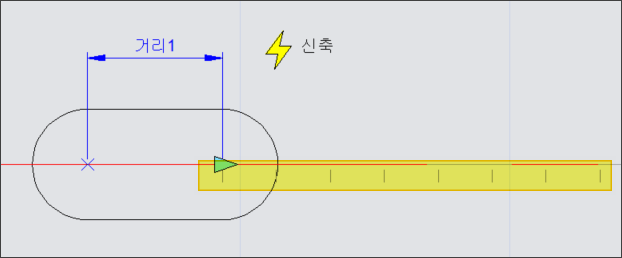

4. 프롬프트에 따라 시작점과 끝점을 클릭하면 신축 동작이 추가됩니다.

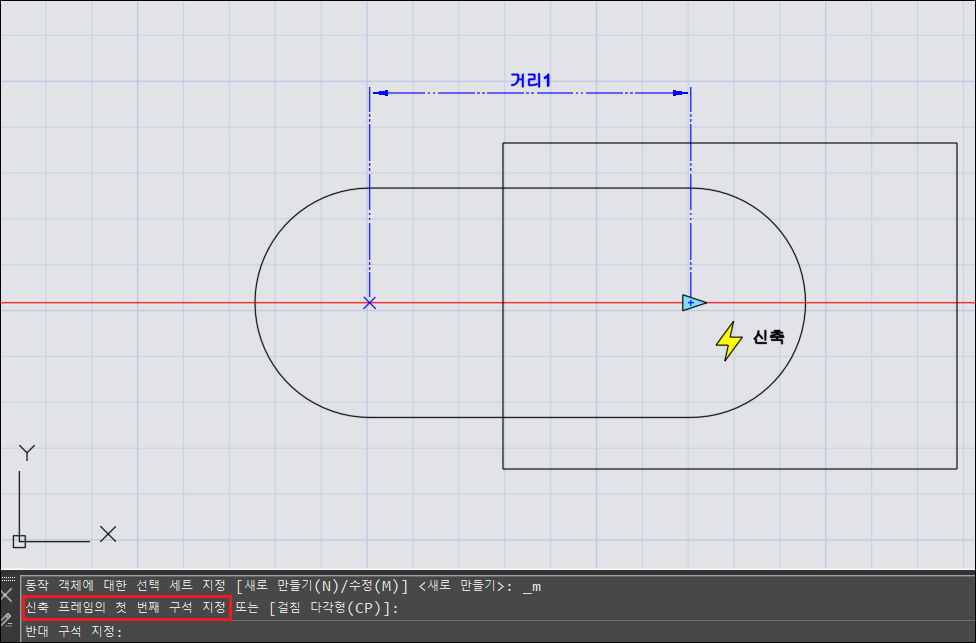

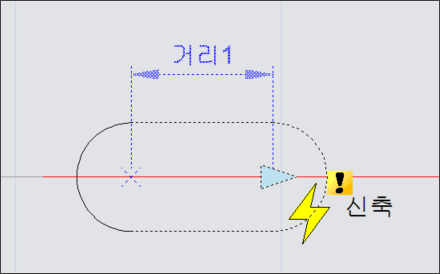

5. 노란색 느낌표를 더블 클릭 후 신축 동작이 이루어질 범위를 드래그로 지정합니다.

6. 신축할 객체를 선택 후 ENTER를 입력하여 완료합니다.

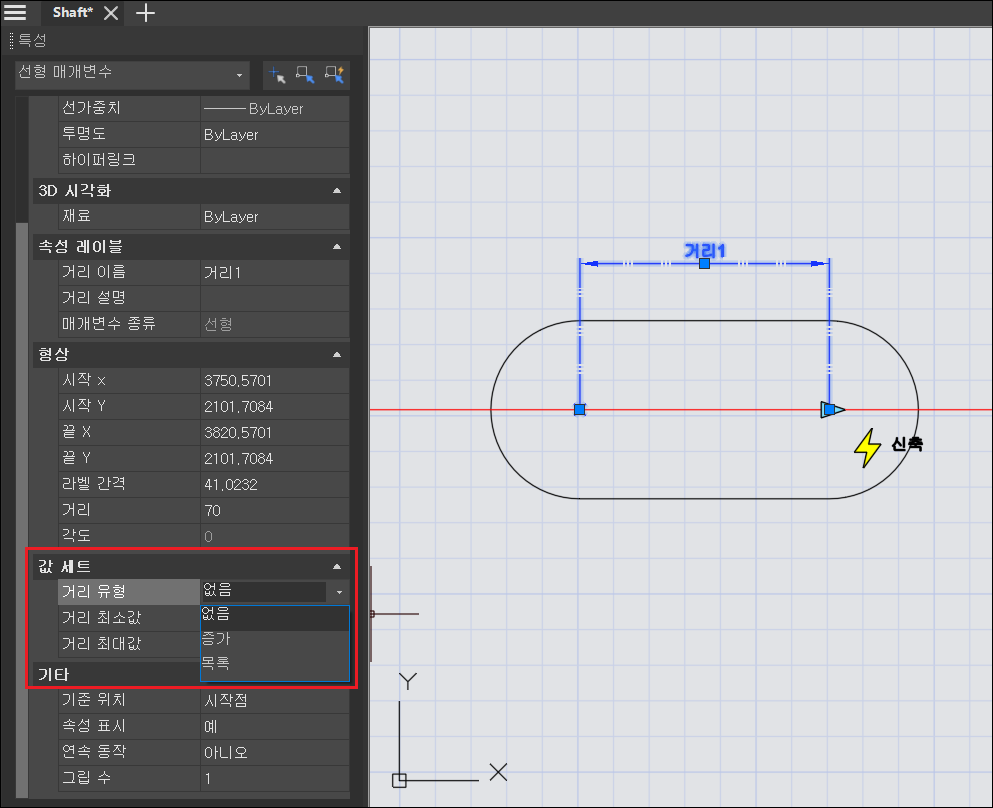

7. 매개변수(그림에서 거리1)를 선택한 다음 특성창에서 "거리 유형" 오른쪽 입력란을 클릭하면 드롭 다운 메뉴가 표시됩니다.

즉, 기본 옵션은 '없음'이며 선택적으로 변경할 수 있습니다. 여기서는 목록을 선택하여 진행하겠습니다.

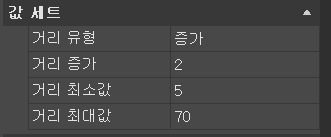

◆ 증가: 증가량과 거리 최소값 및 최대값을 지정할 수 있습니다.

◆ 목록: 목록의 숫자와 일치하는 값으로만 신축이 가능합니다.

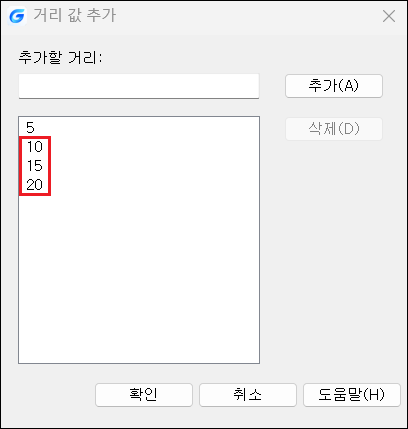

8. "거리 값 리스트"의 오른쪽 버튼을 누르면 "거리 값 추가" 대화 상자가 표시됩니다. 아래 그림과 같이 "10", "15", "20" 의 숫자 세 개를 추가해보겠습니다.

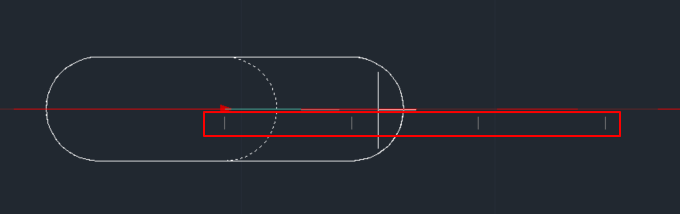

9. 블록 편집기를 종료하고 오른쪽 그립을 늘리면 키 홈의 오른쪽에 여러 개의 회색 선이 표시되며, 그 위치로만 신축이 가능하다는 것을 알 수 있습니다.

즉, 신축을 위해서는 이 목록을 정의하면 됩니다.
